Układ TN-C w instalacji - Co musisz wiedzieć przed remontem?

Układ TN-C to jedno z podstawowych rozwiązań w sieciach niskiego napięcia, ale jego budowa ma bardzo konkretne konsekwencje dla bezpieczeństwa, modernizacji i doboru zabezpieczeń. W praktyce chodzi o instalację, w której jeden przewód PEN łączy funkcję ochronną i neutralną, więc błędy wykonawcze nie są tu drobiazgiem, tylko realnym ryzykiem. Poniżej wyjaśniam, jak ten układ działa, gdzie wciąż się go spotyka, czym różni się od TN-S i TN-C-S oraz co zrobić, gdy planujesz remont albo przebudowę instalacji.

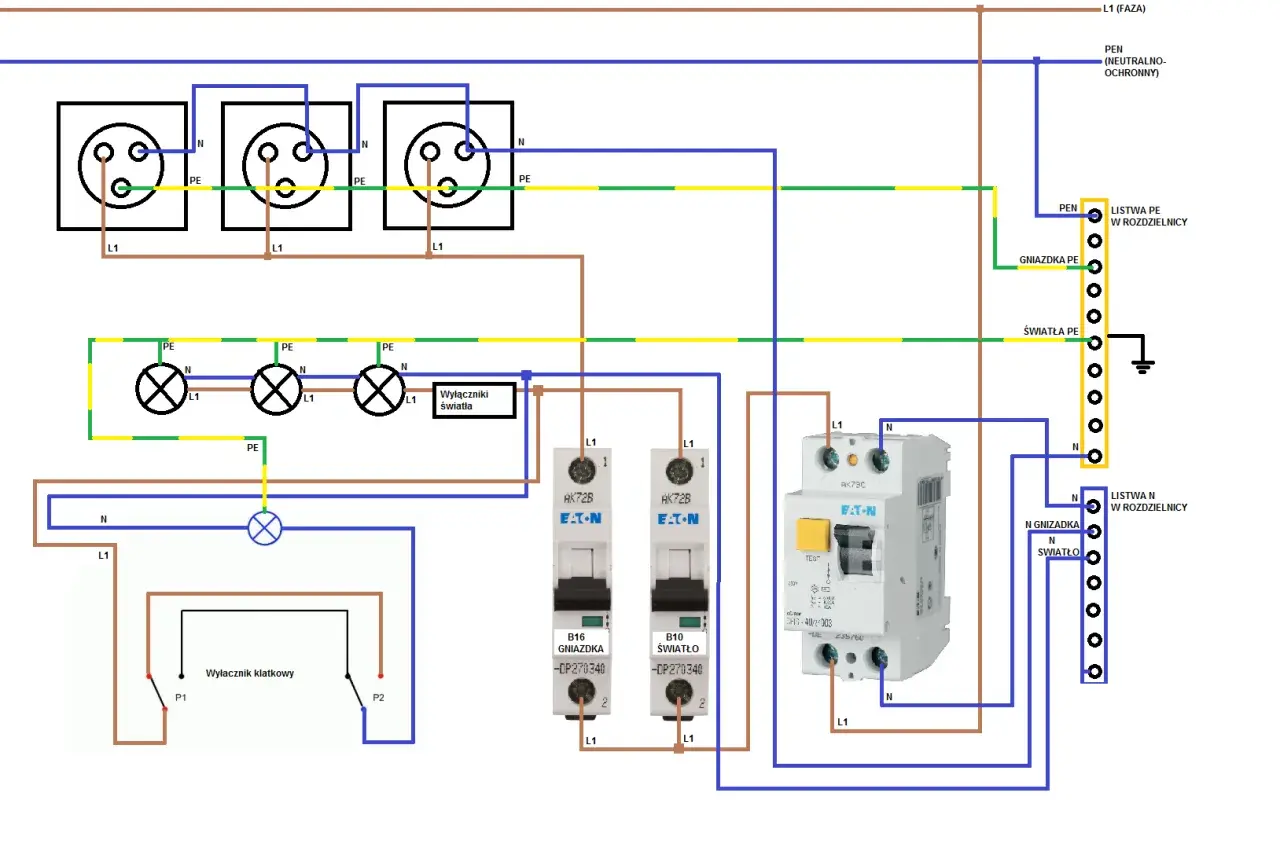

Czym jest układ TN-C i jak działa przewód PEN

Najkrócej: w układzie TN-C przewód PEN wykonuje podwójną pracę. Jest jednocześnie przewodem neutralnym i ochronnym, więc zamiast osobnych żył N i PE mamy jeden wspólny tor prowadzenia prądu. To od razu wyjaśnia, dlaczego ten system jest prosty konstrukcyjnie, ale bardziej wymagający pod względem ochrony przeciwporażeniowej.

W sieci niskiego napięcia układ ten zwykle oznacza zasilanie 3-fazowe 230/400 V z jednym wspólnym przewodem ochronno-neutralnym. W praktyce widzę go najczęściej jako część starszej infrastruktury albo jako odcinek, na którym operator sieci jeszcze nie rozdzielił funkcji PE i N.

Co oznaczają litery w nazwie

Litery w nazwie nie są przypadkowe. T oznacza bezpośrednie uziemienie punktu neutralnego źródła, N wskazuje, że części przewodzące dostępne odbiorników są połączone z tym punktem, a C pochodzi od słowa combined, czyli połączony. To właśnie ten ostatni element odróżnia TN-C od TN-S.

Jeśli ktoś mówi potocznie o „zerowaniu”, zwykle ma na myśli właśnie dawny sposób pracy układu TN-C. Dziś w dokumentacji technicznej lepiej używać precyzyjnego nazewnictwa, bo od tego zależy dobór zabezpieczeń i sposób modernizacji. Z tego punktu łatwo przejść do pytania, gdzie taki układ wciąż ma sens, a gdzie jest już tylko kompromisem historycznym.

Gdzie ten układ wciąż spotyka się najczęściej

W Polsce TN-C najczęściej trafia się w starszych budynkach mieszkalnych, kamienicach, blokach z dawnych lat, obiektach gospodarczych i na odcinkach sieci, które nie były jeszcze przebudowane. To nie jest rozwiązanie „z innej epoki” w sensie technicznym, ale jego rola dziś jest wyraźnie ograniczona.

Operatorzy i instalatorzy sięgali po TN-C z prostego powodu: mniej przewodów oznaczało niższy koszt wykonania i łatwiejszą rozbudowę sieci. W dużej skali to miało znaczenie, zwłaszcza tam, gdzie liczył się koszt linii zasilającej, a nie każdy kolejny metr przewodu.

• W starych budynkach TN-C bywa zachowany w pionach i przyłączu.
• W instalacjach modernizowanych często występuje tylko na wejściu, a dalej jest rozdzielany.
• W obiektach przemysłowych można go jeszcze spotkać w częściach rozdzielczych o większym przekroju przewodów.

Warto jednak pamiętać, że to, co było ekonomiczne, nie zawsze jest dziś najlepsze z perspektywy bezpieczeństwa. I właśnie dlatego trzeba dobrze rozumieć ograniczenia tego układu, zanim uzna się go za „normalny” i bezproblemowy.

Dlaczego ten układ wymaga szczególnej ostrożności

Największy problem TN-C jest jeden, ale bardzo poważny: przerwanie przewodu PEN. Jeśli do tego dojdzie, obudowy urządzeń, metalowe elementy instalacji albo części przewodzące dostępne mogą znaleźć się pod niebezpiecznym napięciem względem ziemi. W skrajnym przypadku użytkownik nie widzi żadnej awarii, a mimo to obudowa urządzenia przestaje być bezpieczna.

To właśnie dlatego w normach i opracowaniach technicznych tak duży nacisk kładzie się na ciągłość PEN oraz jego właściwy przekrój. W praktyce przyjmuje się, że przewód PEN powinien mieć co najmniej 10 mm² Cu albo 16 mm² Al. To nie jest detal do pominięcia, tylko warunek, który wynika z odporności mechanicznej i z tego, jak ten przewód pracuje w rzeczywistych warunkach.

Przeczytaj również: Wewnętrzna linia zasilająca - Jak dobrać przekrój i uniknąć błędów?

Dlaczego różnicówka nie rozwiązuje problemu

W czystym układzie TN-C wyłącznik różnicowoprądowy nie jest właściwym zabezpieczeniem, bo przewód PEN pełni jednocześnie funkcję ochronną i neutralną. Innymi słowy: zanim pojawi się RCD, trzeba najpierw rozdzielić PEN na osobne przewody PE i N. Dopiero wtedy ochrona różnicowoprądowa zaczyna działać tak, jak oczekuje się tego w instalacji odbiorczej.

W praktyce to często decyduje o kierunku modernizacji. Jeśli ktoś chce „po prostu założyć różnicówkę” do starego TN-C, zwykle kończy się to technicznym skrótem myślowym, a nie rzeczywistą poprawą bezpieczeństwa. I właśnie tu najłatwiej przejść do porównania z innymi układami.

TN-C, TN-S i TN-C-S różnią się bardziej, niż wygląda to na schemacie

Na papierze wszystkie te układy należą do rodziny TN, ale w praktyce różnica między nimi jest bardzo duża. Najbardziej użyteczne jest spojrzenie na to, gdzie przewody są połączone, gdzie rozdzielone i co to oznacza dla ochrony przeciwporażeniowej.

Cecha	TN-C	TN-S	TN-C-S
Przewód ochronny i neutralny	Wspólny PEN	Oddzielne PE i N	Na początku wspólny PEN, dalej rozdział na PE i N
Wyłącznik różnicowoprądowy	Nie stosuje się bez wcześniejszego rozdziału	Stosuje się normalnie	Stosuje się po rozdziale PEN
Ryzyko przy przerwaniu przewodu	Wysokie	Niższe	Wysokie tylko na odcinku PEN
Typowe zastosowanie	Stare instalacje, część sieci zasilających	Nowe obwody odbiorcze	Modernizowane budynki
Praktyczna ocena	Najbardziej ograniczony wariant	Najwygodniejszy dla instalacji końcowej	Najczęstszy kompromis przy modernizacji

Jeśli mam wskazać układ najbardziej przyjazny dla nowych obwodów domowych, wybór zwykle pada na TN-S albo na TN-C-S z poprawnie wykonanym rozdziałem PEN. To nie jest teoria dla teorii, tylko praktyka, która ma znaczenie przy doborze zabezpieczeń, osprzętu i późniejszym serwisie. A skoro już wiadomo, jak układy się różnią, warto spojrzeć na to, jak rozpoznać TN-C w realnym budynku.

Jak rozpoznać TN-C przed remontem lub pomiarem

Najważniejsza zasada jest prosta: same kolory przewodów nie wystarczą. W starszych instalacjach można trafić na różne oznaczenia, przeróbki i naprawy wykonywane przez lata, więc ocena „na oko” bywa myląca. Ja zawsze zaczynam od dokumentacji, rozdzielnicy i miejsca wejścia zasilania do budynku.

• Sprawdź, czy do rozdzielnicy wchodzi przewód wspólny PEN, a nie osobne PE i N.
• Ustal, gdzie następuje rozdział przewodu PEN na osobne tory ochronny i neutralny.
• Zwróć uwagę na wiek instalacji i rodzaj przewodów w obwodach końcowych.
• Nie zakładaj, że obecność zacisku ochronnego w gniazdku oznacza układ TN-S.

W praktyce potwierdzenie układu wymaga pomiarów wykonanych przez uprawnionego elektryka, zwłaszcza gdy w grę wchodzi modernizacja albo dokładne ustalenie, czy instalacja nadaje się do dalszej pracy bez przebudowy. Z takiej diagnozy naturalnie wynika kolejne pytanie: co robić, gdy TN-C już mamy i chcemy go bezpiecznie unowocześnić.

Co zrobić, gdy instalacja nadal pracuje w TN-C

Jeżeli instalacja działa w TN-C, nie trzeba od razu zakładać najgorszego scenariusza. Trzeba za to uczciwie ocenić jej stan, przekroje przewodów, połączenia wyrównawcze i sposób zabezpieczenia obwodów. W wielu przypadkach sensowna jest modernizacja etapami, ale tylko wtedy, gdy wykonuje się ją z głową, a nie przez dokładanie przypadkowych elementów do starej instalacji.

Najczęściej rozsądna droga wygląda tak: rozdział PEN w jednym kontrolowanym miejscu, zwykle w głównej rozdzielnicy, potem osobne prowadzenie PE i N oraz dołożenie odpowiednich zabezpieczeń nadprądowych i różnicowoprądowych. To już jest kierunek znany jako TN-C-S, a w samych obwodach końcowych można dalej pracować jak w TN-S.

1. Sprawdź stan przewodu PEN i jego przekrój.
2. Ustal, czy w instalacji są połączenia wyrównawcze i uziemienie budynku.
3. Zaplanuj rozdział PEN w jednym miejscu, a nie w kilku przypadkowych punktach.
4. Dopiero po rozdziale przewiduj ochronę RCD dla wybranych obwodów.
5. Jeśli instalacja jest aluminiowa, mocno zużyta albo wielokrotnie przerabiana, rozważ szerszą wymianę.

To szczególnie ważne w domach, w których dochodzą dziś większe obciążenia: płyta indukcyjna, pompa ciepła, klimatyzacja, ładowarka do auta czy rozbudowana elektronika domowa. Stary układ z jednym przewodem PEN potrafi jeszcze działać, ale margines bezpieczeństwa i wygoda eksploatacji są wtedy znacznie mniejsze. Dlatego przed zmianą warto ustalić nie tylko „czy działa”, ale przede wszystkim „czy działa bezpiecznie”.

Przed modernizacją warto ustalić trzy rzeczy, które oszczędzają późniejszych problemów

Z mojego punktu widzenia najwięcej błędów bierze się nie z samego TN-C, tylko z braku decyzji: gdzie będzie rozdział PEN, jaki jest faktyczny stan przewodów i czy instalacja ma zostać tylko odświeżona, czy przebudowana szerzej. To są trzy pytania, które warto zamknąć jeszcze przed rozpoczęciem prac.

• Gdzie dokładnie nastąpi rozdział PEN i czy będzie to jedno, właściwe miejsce w rozdzielnicy.
• Czy przekrój oraz stan przewodu PEN są wystarczające dla dalszej pracy instalacji.
• Jakie obwody mają dostać RCD i czy po modernizacji instalacja ma pracować jako TN-C-S lub TN-S.

Jeżeli te trzy kwestie są ustalone od początku, łatwiej uniknąć prowizorek, które z zewnątrz wyglądają jak modernizacja, a w praktyce tylko przenoszą problem w inne miejsce. TN-C da się opisać jednym zdaniem, ale dobrze wykonana decyzja instalacyjna wymaga już konkretów, nie skrótów.
