Najważniejsze rzeczy, które trzeba wiedzieć od razu
- Uziemienie ma ograniczyć napięcie dotykowe i pomóc zabezpieczeniom szybko odciąć uszkodzony obwód.
- Uziom, przewód PE, PEN i połączenia wyrównawcze pełnią różne funkcje i nie wolno ich mylić.
- W nowym domu najczęściej najlepiej sprawdza się uziom fundamentowy, a przy modernizacji częściej stosuje się uziom otokowy albo prętowy.
- RCD 30 mA jest ważny, ale nie zastępuje poprawnie wykonanego uziemienia i pomiarów.
- Po wykonaniu instalacji potrzebny jest protokół z pomiarów, a nie tylko „sprawdzenie na oko”.
- W praktyce o bezpieczeństwie decyduje nie jeden element, tylko cały układ: uziom, GSU, PE, połączenia wyrównawcze i zabezpieczenia.
Po co w ogóle robi się uziemienie
Najkrócej: po to, żeby w razie uszkodzenia izolacji prąd miał kontrolowaną drogę do ziemi, a nie do obudowy urządzenia albo przez człowieka. W praktyce chodzi o dwa efekty naraz: ograniczenie napięcia dotykowego i wymuszenie zadziałania zabezpieczeń, takich jak wyłącznik nadprądowy albo różnicowoprądowy.
Ważne jest też coś mniej oczywistego. Uziemienie porządkuje potencjały w całym budynku, więc redukuje ryzyko „dziwnych” przepięć na metalowych elementach, obudowach sprzętów i instalacjach pomocniczych. Dlatego w dobrze zaprojektowanej instalacji nie myśli się o nim osobno, tylko razem z ochroną przeciwporażeniową, ogranicznikami przepięć i połączeniami wyrównawczymi.
Jeśli ktoś mówi, że sam różnicówka wszystko załatwi, to upraszczanie tematu. RCD jest bardzo ważny, ale działa poprawnie tylko wtedy, gdy cała ochrona jest spójna. Od tego właśnie przechodzę do tego, co w instalacji naprawdę pełni którą rolę.
Uziom, przewód PE i połączenia wyrównawcze to nie to samo
To jedno z najczęstszych nieporozumień przy remontach. W rozmowach potocznych wszystko bywa wrzucane do worka „uziemienie”, a w instalacji każda z tych części robi coś innego.
| Element | Rola | Na co uważać |
|---|---|---|
| Uziom | Tworzy połączenie z gruntem i pomaga odprowadzać prądy uszkodzeniowe oraz przepięciowe. | Nie zastępuje przewodu ochronnego ani połączeń wyrównawczych. |
| Przewód PE | Łączy obudowy urządzeń i inne części dostępne dotykowo z układem ochronnym instalacji. | Nie służy do zasilania odbiorników i musi mieć ciągłość na całej trasie. |
| Przewód PEN | Łączy funkcję ochronną i neutralną w starszych lub określonych układach zasilania. | Po rozdziale na PE i N nie wolno ponownie ich łączyć w instalacji odbiorczej. |

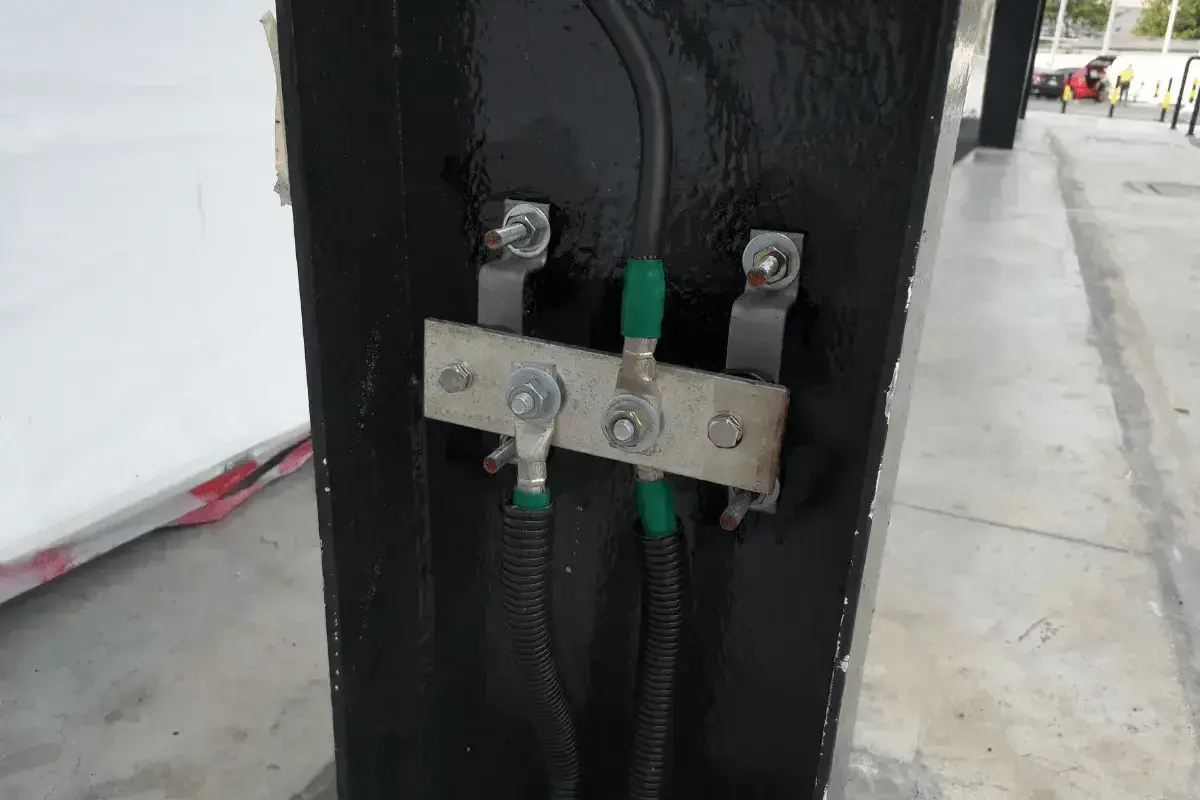

| Połączenia wyrównawcze | Wyrównują potencjały między metalowymi częściami instalacji i elementami przewodzącymi. | Nie są elektrodą uziemiającą i nie powinny być traktowane jako „zastępstwo” uziomu. |
Metalowe przewody wodociągowe mogą być wykorzystane jako uziom tylko w ściśle określonych warunkach i za zgodą jednostki eksploatującej sieć, więc nie traktuję ich jako prostego skrótu do oszczędzania na wykonaniu. Gdy te elementy są rozdzielone i poprawnie połączone, dopiero można myśleć o samym wykonaniu uziomu.
Jak zaplanować uziemienie instalacji elektrycznej w domu
W nowym budynku najpierw ustala się układ sieci zasilającej, miejsce rozdziału przewodu PEN, lokalizację rozdzielnicy i głównej szyny uziemiającej, a dopiero potem wybiera się konkretne rozwiązanie terenowe. To ważne, bo dobry uziom bez poprawnego projektu i bez sensownego punktu połączenia z instalacją niewiele daje.
W nowym domu
Najwygodniejszy jest zwykle uziom fundamentowy, bo powstaje razem z fundamentem i daje bardzo stabilne parametry. Bednarkę łączy się z zbrojeniem zgodnie z projektem, a potem wyprowadza do głównej szyny uziemiającej. To rozwiązanie jest sensowne nie tylko technicznie, ale i ekonomicznie: robi się je raz, zanim ściany i posadzki zamkną dostęp.
Przy modernizacji
W istniejącym domu częściej stosuje się uziom otokowy albo prętowy. Uziom otokowy prowadzi się wokół budynku w gruncie, a prętowy wbija tam, gdzie warunki gruntowe są gorsze albo nie ma miejsca na wykop wokół całego obiektu. Z mojego doświadczenia najważniejsze nie jest to, który wariant brzmi „nowocześniej”, tylko czy da się go wykonać poprawnie i potem zmierzyć.
Przeczytaj również: Jak wymienić kran w kuchni bez stresu i zbędnych kosztów
Na końcu musi być pomiar
Sam montaż niczego nie zamyka. Po wykonaniu uziomu sprawdza się ciągłość przewodów ochronnych, rezystancję uziemienia i działanie zabezpieczeń. Bez tego inwestor dostaje instalację, która wygląda dobrze na zdjęciu, ale nie ma potwierdzonej skuteczności.
Gdy wiadomo już, jak buduje się cały układ, warto porównać najczęściej spotykane systemy zasilania. To właśnie one podpowiadają, gdzie uziemienie ma największe znaczenie i jakich błędów trzeba uniknąć.
Który układ sieci sprawdza się w praktyce
Wybór układu sieci nie zależy wyłącznie od preferencji wykonawcy. Dużo ważniejsze są warunki przyłączenia, istniejąca sieć i to, czy instalacja ma być nowa, czy modernizowana.
| Układ | Jak działa | Gdzie spotyka się go najczęściej | Na co uważać |
|---|---|---|---|
| TN-S | Przewody PE i N są rozdzielone od początku. | Nowe instalacje i większe modernizacje. | Wymaga dobrze prowadzonego przewodu ochronnego i poprawnego doboru zabezpieczeń. |
| TN-C-S | Przewód PEN jest rozdzielany na PE i N w złączu lub rozdzielnicy głównej. | Bardzo częsty w Polsce przy modernizacji domów i mieszkań. | Punkt rozdziału trzeba uziemić, a po rozdzieleniu nie wolno już łączyć PE z N w obwodach odbiorczych. |
| TT | Odbiorca ma własny uziom, a ochrona mocno opiera się na poprawnym zadziałaniu RCD. | Miejsca, gdzie warunki przyłączeniowe tego wymagają. | Bez porządnego uziomu i pomiarów nie da się tu niczego zakładać „na oko”. |
Układ IT spotyka się w obiektach specjalnych, a nie w typowym domu jednorodzinnym, więc nie ma sensu komplikować nim zwykłej rozmowy o budownictwie mieszkaniowym. W praktyce najważniejsze jest to, że instalacja musi być dopasowana do sieci, a nie do przyzwyczajeń wykonawcy. I właśnie wtedy wychodzą na jaw błędy, które najczęściej psują całą ochronę.
Najczęstsze błędy, które psują ochronę
Tu nie ma miejsca na drobne potknięcia, bo skutki są zbyt poważne. Najczęściej widzę te same problemy:
- Podłączenie „uziemienia” do przypadkowej rury metalowej zamiast do poprawnie wykonanego uziomu i głównej szyny uziemiającej.
- Brak rozdziału przewodu PEN w odpowiednim miejscu albo rozdział wykonany bez późniejszego sprawdzenia.
- Mostkowanie PE i N po stronie instalacji odbiorczej, mimo że po rozdziale nie powinno się tego robić.
- Pomijanie połączeń wyrównawczych w łazience, kotłowni czy przy metalowych instalacjach wodnych i grzewczych.
- Korozja lub słabe połączenia bednarki, które z zewnątrz wyglądają dobrze, a elektrycznie są wątpliwe.
- Mylenie roli uziomu z rolą RCD, jakby jeden element miał zastąpić cały system ochrony.
Najgorsze jest to, że część z tych błędów nie ujawnia się od razu. Instalacja może działać miesiącami bez widocznych objawów, a problem wyjdzie dopiero przy zwarciu, przepięciu albo podczas kontroli. Dlatego po montażu trzeba przejść od razu do pomiarów i kosztów, bo to one pokazują, czy praca została zrobiona porządnie.
Kontrole, pomiary i orientacyjne koszty
W 2026 roku inwestorzy najczęściej pytają nie tylko „czy to działa”, ale też „ile to kosztuje i kiedy trzeba to sprawdzać”. Obie kwestie są ważne, bo poprawne uziemienie bez pomiaru nie ma wartości dowodowej, a zła wycena na etapie budowy potrafi później podwoić koszt przeróbki.
| Element | Orientacyjny koszt | Kiedy najbardziej się opłaca |
|---|---|---|
| Uziom fundamentowy lub otokowy | Robocizna zwykle od kilkudziesięciu złotych za metr bieżący | Najbardziej przy budowie nowego domu, zanim zamknie się fundamenty i wykopy |
| Montaż głównej szyny uziemiającej | Zazwyczaj kilkaset złotych | Przy porządnym projekcie rozdzielnicy i połączeń wyrównawczych |
| Pomiar rezystancji uziemienia | Często około 100-200 zł za punkt | Po wykonaniu instalacji i przy okresowych kontrolach |
| Przegląd instalacji z protokołem | W domu jednorodzinnym zwykle od kilkuset złotych wzwyż | Gdy chcesz mieć dokumentację odbiorową i realne potwierdzenie bezpieczeństwa |
Przepisy przewidują też okresowe kontrole instalacji elektrycznej i piorunochronnej, a zakres badania obejmuje między innymi sprawność połączeń, osprzętu, zabezpieczeń, środków ochrony od porażeń, oporność izolacji oraz uziemienia. W praktyce oznacza to, że przegląd co najmniej raz na 5 lat nie jest formalnością, tylko normalnym elementem utrzymania budynku.
Na etapie odbioru nie chodzi więc o papier, tylko o to, czy wyniki pomiarów potwierdzają bezpieczeństwo. To prowadzi do ostatniej, bardzo praktycznej rzeczy: co sprawdzić, zanim uznasz instalację za gotową.
Co sprawdzić przed odbiorem i przy starszej instalacji
Przy nowych inwestycjach zaczynam od protokołu, a przy starych budynkach od diagnozy. To oszczędza czas, pieniądze i nerwy, bo nie każdy dom da się bezpiecznie zmodernizować jednym ruchem.
- Protokół pomiarów powinien obejmować ciągłość przewodów ochronnych, rezystancję uziemienia, testy RCD i rezystancję izolacji.
- Rozdział PEN musi być wykonany w przewidzianym miejscu i wyraźnie oznaczony w rozdzielnicy.
- Główne połączenia wyrównawcze powinny obejmować metalowe elementy, które mogą wnieść obcy potencjał do budynku.
- Stara instalacja dwużyłowa nie staje się bezpieczna tylko dlatego, że dołożono kilka nowych gniazd.
- Instalacja odgromowa i uziemienie powinny być rozpatrywane razem, jeśli budynek ma ochronę odgromową albo będzie ją miał w przyszłości.
- Metalowe rury mogą być elementem połączeń wyrównawczych, ale nie powinny być traktowane jako jedyny, przypadkowy sposób rozwiązania problemu.
Jeśli miałbym wskazać jedną rzecz, która najczęściej robi różnicę, to nie jest nią sam rodzaj bednarki ani to, czy ktoś kupił droższy osprzęt. Najważniejsze jest dobre rozpoznanie układu sieci, poprawnie wykonany uziom, porządne połączenia wyrównawcze i pomiary potwierdzające skuteczność. Przy starej instalacji właśnie od tego warto zacząć, zanim zapadnie decyzja o większym remoncie.
