Dobrze dobrane zabezpieczenie silnikowe decyduje o tym, czy napęd przeżyje przeciążenie, zwarcie i typowe błędy eksploatacyjne, czy skończy się to przestojem i spaleniem uzwojeń. W praktyce liczy się nie sama nazwa aparatu, ale to, czy pasuje do prądu znamionowego, sposobu rozruchu i warunków pracy. Poniżej rozpisuję to po ludzku: czym różnią się rozwiązania, jak je dobrać i gdzie najłatwiej popełnić kosztowny błąd.
Najważniejsze rzeczy do zapamiętania przed wyborem ochrony silnika
- Przeciążenie i zwarcie to dwa różne problemy, więc dobry aparat musi reagować na oba.
- Najprostszy i najczęstszy wybór to wyłącznik silnikowy, ale nie zawsze wystarczy w rozbudowanej automatyce.
- Nastawę ustawia się na podstawie prądu z tabliczki znamionowej, a nie samej mocy w kilowatach.
- Klasa wyzwalania 10, 20 lub 30 musi pasować do rozruchu, inaczej pojawią się niepotrzebne wyłączenia.
- Przy większych napędach, częstych startach i pracy z falownikiem warto sprawdzić też odporność zwarciową i dodatkowe funkcje.
Jak działa ochrona silnika i przed czym naprawdę chroni
Silnik elektryczny najczęściej nie ginie od jednego spektakularnego zwarcia, tylko od długiego, cichego przegrzewania. Przeciążenie podnosi temperaturę uzwojeń, a zwarcie wymaga natychmiastowego odcięcia obwodu, bo prąd rośnie gwałtownie. Dlatego jedno urządzenie nie może być ustawione „na wszystko” bez uwzględnienia realnych warunków pracy.
Przeciążenie to narastające grzanie, a zwarcie to nagły skok prądu
Przy przeciążeniu silnik wciąż pracuje, ale pobiera więcej prądu niż powinien. To może wynikać z zatartego łożyska, zbyt ciężkiego rozruchu, zablokowanego wirnika albo po prostu z tego, że napęd został źle dobrany do zadania. Zwarcie działa inaczej: pojawia się bardzo duży prąd i aparat musi odłączyć obwód niemal natychmiast, zanim uszkodzenie rozleje się na przewody, styki i całą szafę sterowniczą.
Selektywność oszczędza resztę instalacji
Jeśli awaria w jednym napędzie wyłącza cały obiekt, to zwykle znak, że ochrona jest źle dobrana albo źle skoordynowana. Selektywność oznacza, że zadziała najbliższy aparat, a nie główne zabezpieczenie całego budynku. W małej kotłowni, warsztacie czy układzie pompowym robi to ogromną różnicę, bo skraca przestój i ułatwia diagnostykę.
Skoro wiadomo już, co ma robić układ, można przejść do wyboru konkretnego rozwiązania.
Jakie rozwiązanie wybrać do konkretnej instalacji
W praktyce najczęściej spotykam trzy podejścia, każde dobre w innym scenariuszu. Jeśli dobór opiera się na normach IEC/EN 60947-4-1, łatwiej porównać parametry i nie kupić aparatu „na oko”.

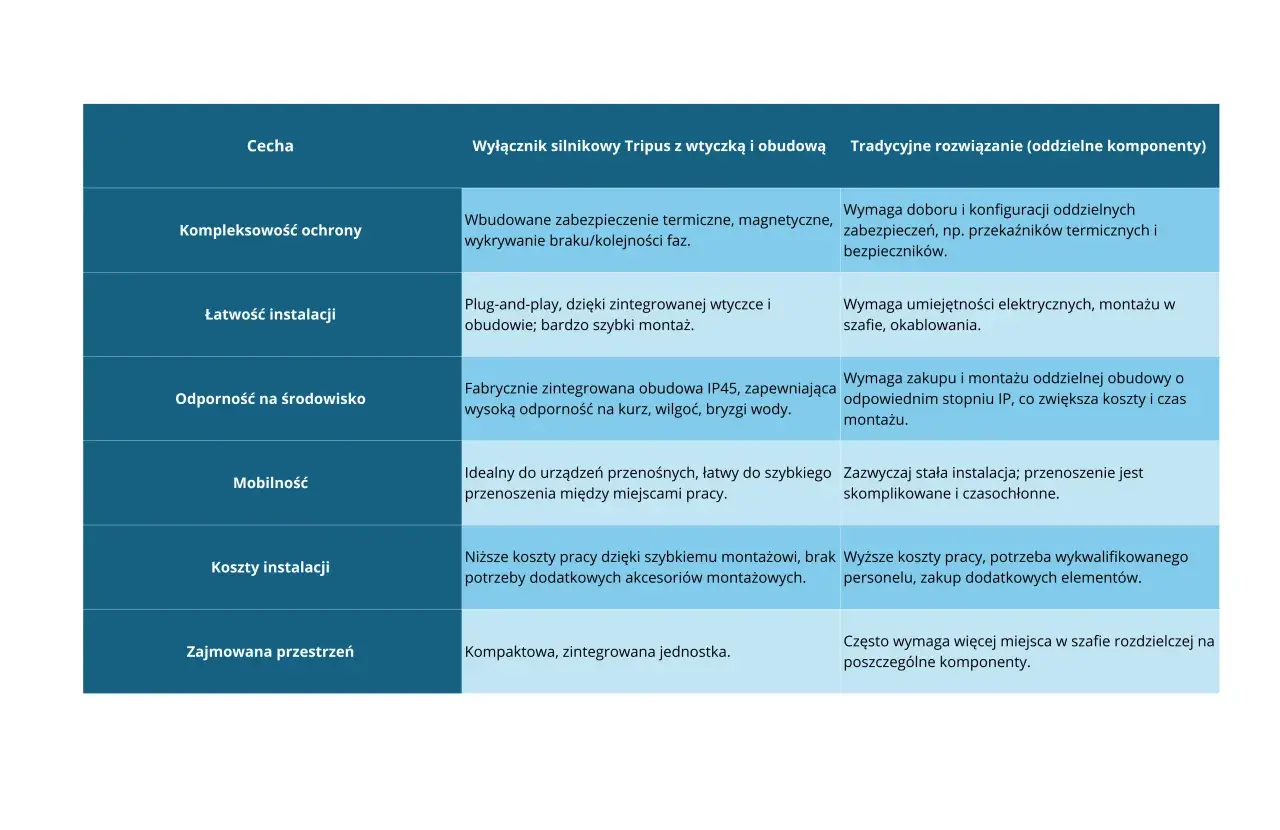

| Rozwiązanie | Co chroni | Mocne strony | Ograniczenia | Kiedy je wybieram |
|---|---|---|---|---|
| Wyłącznik silnikowy | Przeciążenie i zwarcie | Kompaktowy, prosty, szybki reset | Mniej elastyczny niż układ wieloelementowy | Małe i średnie napędy, lokalne sterowanie |
| Stycznik + przekaźnik przeciążeniowy | Przeciążenie; zwarcie osobno przez bezpiecznik lub wyłącznik | Duża elastyczność, łatwe sterowanie zdalne | Więcej miejsca, więcej okablowania | Automatyka, częste starty, większe silniki |
| Falownik z ochroną elektroniczną | Przeciążenie, czasem zanik fazy i diagnostyka | Miękki rozruch, lepsza kontrola parametrów | Wymaga poprawnych nastaw i zgodności z dokumentacją | Regulacja obrotów, wentylacja, pompy, procesy z wahaniami obciążenia |
Wyłącznik silnikowy
To najprostszy i najczęściej spotykany wariant, gdy potrzebna jest lokalna obsługa napędu i ochrona w jednej obudowie. Dla małych pomp, wentylatorów czy sprężarek to zwykle najlepszy kompromis między ceną a funkcjonalnością.
Stycznik z przekaźnikiem przeciążeniowym
Ten układ wybieram wtedy, gdy silnik ma być załączany zdalnie, ma pracować w automatyce albo potrzebuje większej elastyczności serwisowej. Sam przekaźnik termiczny nie zastępuje pełnej ochrony zwarciowej, więc w takim układzie trzeba zadbać o osobny element na zwarcie.
Falownik z ochroną elektroniczną
Falownik daje nie tylko kontrolę obrotów, ale też miękki start, który odciąża mechanikę i zmniejsza udary prądowe. Trzeba jednak pamiętać, że przy niskich obrotach spada chłodzenie silnika, więc sama elektronika nie zwalnia z poprawnego doboru termicznego.
Po wyborze typu aparatu najważniejsze staje się dobre ustawienie parametrów.
Jak dobrać urządzenie do silnika bez zgadywania
Ja nie dobieram ochrony po samych kilowatach. Najpierw patrzę na tabliczkę znamionową, potem na sposób rozruchu i dopiero na warunki montażu. To pozwala uniknąć dwóch klasycznych problemów: zbyt wczesnego wyzwalania i zbyt słabej ochrony realnej.
Prąd znamionowy ustawiam z tabliczki, nie z pamięci
W praktyce nastawę ustawia się na prąd znamionowy silnika, a przy niektórych aparatach można dopuścić niewielki zapas, jeśli producent silnika i lokalne zasady na to pozwalają. Jeśli ustawienie jest za niskie, napęd będzie wybijał przy normalnej pracy. Jeśli jest za wysokie, urządzenie przestaje chronić tak, jak powinno.
W popularnych rodzinach zakres nastaw zaczyna się od ułamków ampera, na przykład od 0,16 A, i sięga 32 A, a większe serie dochodzą do 63 A. To ważne, bo mały silnik w dużym aparacie nie dostanie precyzyjnej ochrony.
Sposób rozruchu decyduje o klasie wyzwalania
Klasa wyzwalania opisuje, jak długo aparat toleruje prąd rozruchowy bez zbędnego odłączenia. W uproszczeniu klasy 5, 10, 20 i 30 odpowiadają coraz dłuższemu rozruchowi, przy czym w praktyce najczęściej spotyka się 10, 20 i 30.
| Klasa | Co to znaczy w praktyce | Typowe zastosowanie |
|---|---|---|
| 5 | Do bardzo krótkiego rozruchu | Rzadziej spotykane, lekkie napędy |
| 10 | Standardowy rozruch, bez długiego przeciążenia | Pompy, wentylatory, małe maszyny |
| 20 | Dłuższy start i większa bezwładność | Sprężarki, układy z cięższym rozruchem |
| 30 | Bardzo długi rozruch | Wyjątkowo wymagające napędy, jeśli producent na to pozwala |
W uproszczeniu patrzę na to tak: im cięższy start, tym większa szansa, że potrzebna będzie wyższa klasa albo bardziej zaawansowana elektronika. To nie jest pole do zasady „na wszelki wypadek dam większą nastawę”, bo wtedy ochrona robi się pozorna.
Przeczytaj również: Wewnętrzna linia zasilająca - Jak dobrać przekrój i uniknąć błędów?
Warunki pracy i miejsce montażu też mają znaczenie
Jeśli aparat trafia do ciasnej, ciepłej szafy albo do wilgotnego pomieszczenia technicznego, trzeba sprawdzić temperaturę pracy, stopień ochrony IP i dostęp do resetu. Przy napędach z falownikiem zwracam też uwagę na zalecenia producenta napędu, bo chłodzenie silnika przy niskich obrotach bywa słabsze niż wielu użytkowników zakłada.
Gdy parametry są już dobrane, łatwiej ocenić, w jakich miejscach ochrona ma największy sens.
Gdzie takie rozwiązanie sprawdza się najlepiej
W budynkach i małych obiektach najczęściej widzę takie zastosowania:
- Pompy hydroforowe i głębinowe, bo pracują długo i źle znoszą przeciążenie termiczne.
- Wentylatory i centrale nawiewne, gdzie liczy się stabilny rozruch i powtarzalność działania.
- Napędy bram, podajników i niewielkich przenośników, bo tu ważna jest także wygoda restartu po zadziałaniu ochrony.
- Sprężarki i małe kompresory, które mają trudniejszy start i potrafią przeciążyć układ przy wzroście ciśnienia.
- Obrabiarki i maszyny warsztatowe, gdzie dodatkowe styki pomocnicze i sygnalizacja ułatwiają obsługę.
Przy pompach zwracam jeszcze uwagę na suchobieg, bo sama ochrona silnika go nie wykryje. To dobry przykład ograniczenia, o którym łatwo zapomnieć: aparat chroni napęd elektrycznie, ale nie zastępuje czujnika poziomu, presostatu czy kontroli przepływu, jeśli proces tego wymaga.
To prowadzi do kilku błędów, które w praktyce widzę najczęściej.
Najczęstsze błędy, które widzę przy montażu i doborze
- Dobór po mocy kW zamiast po prądzie znamionowym z tabliczki.
- Ustawienie zbyt małego progu, które kończy się ciągłym wyzwalaniem przy normalnym rozruchu.
- Założenie, że przekaźnik przeciążeniowy sam zabezpiecza też zwarcie.
- Ignorowanie różnicy między silnikiem jednofazowym, trójfazowym i napędem z falownikiem.
- Brak sprawdzenia zdolności wyłączania i koordynacji z pozostałymi aparatami w rozdzielnicy.
- Pominięcie wpływu temperatury, wilgoci i zabudowy w małej szafie sterowniczej.
Jeśli po montażu trzeba ciągle resetować aparat, zwykle nie ma sensu szukać winy w samym silniku, tylko wrócić do nastaw i doboru. To właśnie ten etap najczęściej decyduje o tym, czy układ będzie działał stabilnie, czy stanie się źródłem niepotrzebnych awarii.
Ile to kosztuje w Polsce i co podbija cenę
Na polskim rynku orientacyjne widełki wyglądają mniej więcej tak: prostsze wyłączniki dla małych silników zaczynają się zwykle od kilkudziesięciu złotych, markowe i większe prądowo kosztują często 150-600 zł. Zestaw stycznik + przekaźnik przeciążeniowy to dla małych mocy najczęściej około 120-400 zł, a rozwiązania elektroniczne, z dodatkowymi funkcjami i komunikacją, idą wyraźnie wyżej.
| Rozwiązanie | Orientacyjny koszt | Co najczęściej podnosi cenę |
|---|---|---|
| Wyłącznik silnikowy | Około 40-150 zł w prostszych modelach, 150-600 zł w lepszych seriach | Zakres prądu, zdolność zwarciowa, marka, akcesoria |
| Stycznik + przekaźnik przeciążeniowy | Około 120-400 zł dla małych napędów | Dodatkowe styki, obudowa, sygnalizacja, osprzęt sterowniczy |
| Elektroniczna ochrona z falownikiem lub przekaźnikiem | Od około 300 zł wzwyż, zależnie od funkcji | Komunikacja, diagnostyka, zakres pomiarowy, integracja z automatyką |
Najbardziej podbija cenę nie sama „moc”, tylko wymagania dodatkowe: duży prąd zwarciowy, wyższy stopień ochrony, styki pomocnicze, obudowa, blokada drzwiowa albo diagnostyka. Przy prostym napędzie warto płacić za to, co rzeczywiście będzie używane, a nie za funkcje, które tylko wyglądają dobrze w katalogu.
Przed zakupem i montażem zostaje jeszcze krótka lista rzeczy, które zawsze sprawdzam, żeby nie wracać do tematu po pierwszej awarii.
Co jeszcze sprawdzam przed zakupem i montażem
Przed decyzją zawsze weryfikuję pięć punktów: prąd z tabliczki, sposób rozruchu, typ zasilania, warunki środowiskowe i to, czy cała reszta rozdzielnicy daje odpowiednią koordynację zwarciową. Jeśli choć jeden z tych elementów jest niepewny, lepiej dobrać aparat z elektrykiem niż liczyć na szczęście.
- czy silnik pracuje jednofazowo czy trójfazowo,
- czy rozruch jest bezpośredni, gwiazda-trójkąt, soft start czy przez falownik,
- czy potrzebne są styki pomocnicze lub sygnalizacja,
- czy obudowa ma odpowiedni IP i miejsce na odprowadzenie ciepła,
- czy po zadziałaniu da się wygodnie wykonać restart bez demontażu połowy osprzętu.
Jeśli podejdzie się do tematu spokojnie, ochrona silnika nie jest kosztownym dodatkiem, tylko częścią sensownie zaprojektowanej instalacji. I właśnie tak ją traktuję: jako element, który ma pasować do napędu, a nie go tylko odcinać, kiedy problem już się pojawi.
