Przewód OW to elastyczny przewód warsztatowy do zasilania ruchomych urządzeń, lamp, przedłużaczy i lekkiego sprzętu używanego wewnątrz budynków. Poniżej wyjaśniam, co oznaczają jego symbole, jakie ma parametry techniczne, gdzie sprawdza się najlepiej i kiedy lepiej sięgnąć po inny typ kabla. To temat praktyczny, bo w warsztacie zły dobór przewodu szybko kończy się przegrzewaniem, pękaniem izolacji albo niepotrzebnym ryzykiem.
Najważniejsze informacje o przewodach warsztatowych
- W praktyce pod hasłem przewód OW najczęściej kryje się elastyczny przewód OWY/H05VV-F do pracy w suchych, zamkniętych pomieszczeniach.
- Typowe parametry to 300/500 V, żyły miedziane wielodrutowe, powłoka PVC i dopuszczalna temperatura pracy do 70°C.
- To dobry wybór do lamp, przedłużaczy i ruchomych odbiorników o umiarkowanym poborze mocy.
- Nie jest to kabel do stałej instalacji w ścianie, na zewnątrz ani do miejsc narażonych na oleje, wilgoć i intensywne ścieranie.
- Przy metalowych obudowach i urządzeniach klasy I potrzebna jest wersja z żyłą ochronną, czyli ŻO.
- Jeśli warunki robią się trudniejsze, zwykle lepiej sprawdza się przewód gumowy, zwłaszcza H07RN-F.
Co oznacza symbol OWY i dlaczego bywa mylący
W katalogach i sklepach oznaczenia kabli potrafią mieszać się ze sobą bardziej, niż by się chciało. Dlatego od razu uporządkuję najważniejszą rzecz: w polskim użyciu skrót OW bywa stosowany bardzo szeroko, ale przy przewodach warsztatowych najczęściej chodzi o odmianę OWY, czyli elastyczny przewód z powłoką z polwinitu PVC. Jeśli widzę zapis H05VV-F, traktuję go jako europejskie oznaczenie tej samej klasy wyrobu.
Poszczególne litery nie są przypadkowe. H oznacza wykonanie zgodne z typem zharmonizowanym, 05 odnosi się do napięcia znamionowego 300/500 V, a podwójne V wskazuje na izolację i powłokę z PVC. Końcowe F mówi o giętkich, wielodrutowych żyłach miedzianych. W praktyce daje to przewód, który łatwo się układa, dobrze znosi częste przestawianie sprzętu i nie zachowuje się jak sztywny kabel instalacyjny.
| Oznaczenie | Znaczenie | Co to daje w praktyce |
|---|---|---|
| OWY | Przewód oponowy, warsztatowy, z powłoką PVC | Elastyczny przewód do odbiorników ruchomych i przenośnych |
| H05VV-F | Zharmonizowany typ europejski, 300/500 V, PVC/PVC, żyły giętkie | Łatwiej porównać produkty różnych producentów |
| ŻO | Żyła ochronna | Potrzebna przy urządzeniach z metalową obudową i ochroną PE |
Jeśli już na etapie oznaczenia widać niejasność, warto ją rozwiązać od razu, bo dalej wszystko sprowadza się do budowy i parametrów tego przewodu. A właśnie one decydują, czy kabel nadaje się do warsztatu, czy tylko wygląda podobnie.
Jak jest zbudowany i co mówią parametry techniczne

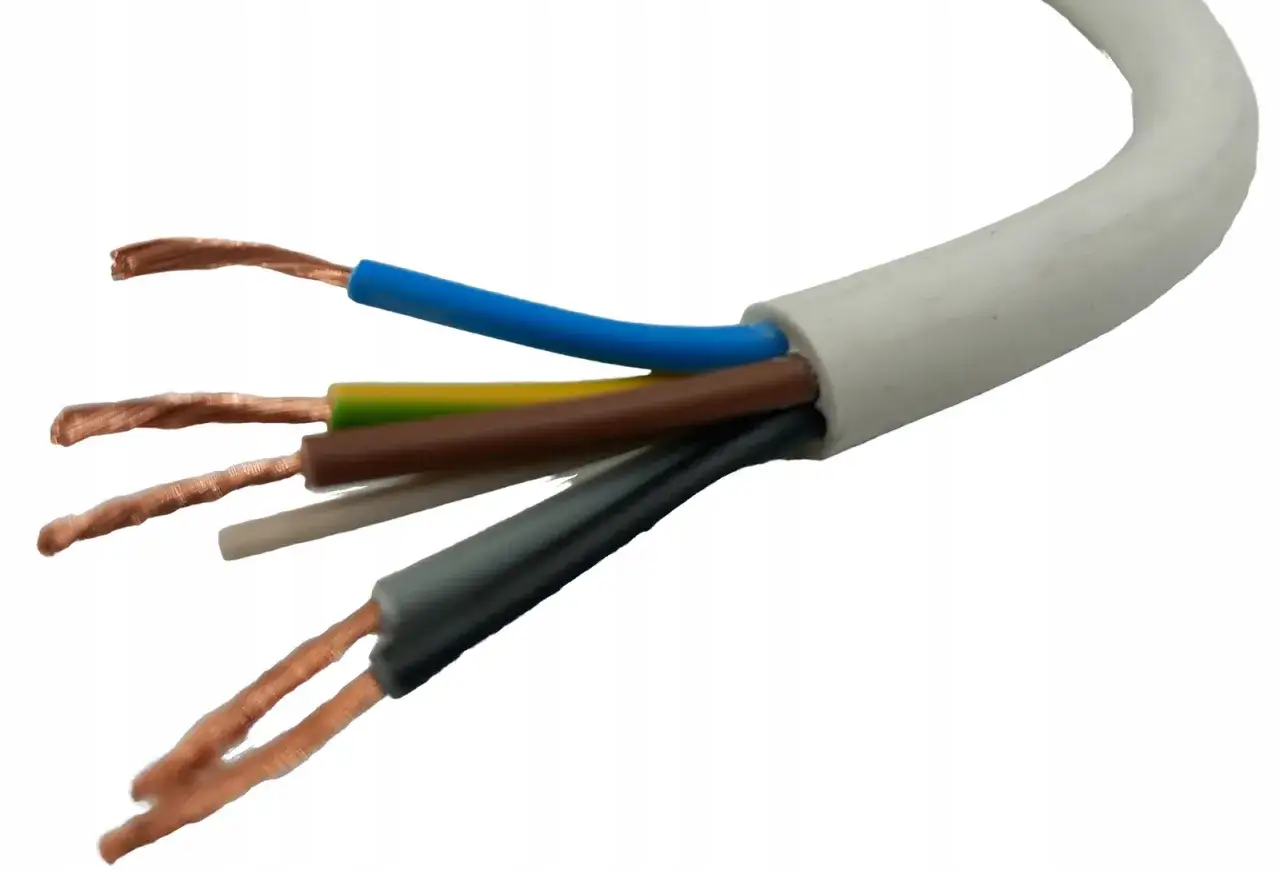

W środku tego przewodu nie ma nic wyszukanego, ale to właśnie prostota robi tu robotę. Zwykle mamy żyły miedziane wielodrutowe, czyli linkę złożoną z wielu cienkich drucików, która łatwiej znosi zginanie niż żyła jednodrutowa. Do tego dochodzi izolacja z PVC i zewnętrzna powłoka z PVC, najczęściej w wersji okrągłej. To zestaw zaprojektowany do codziennego podłączania sprzętu, a nie do pracy w ekstremalnych warunkach.
W kartach technicznych najważniejsze są dla mnie cztery rzeczy: napięcie, temperatura, elastyczność i odporność środowiskowa. Dla OWY typowe są 300/500 V, dopuszczalna temperatura pracy do 70°C oraz klasa giętkości odpowiadająca przewodowi wielodrutowemu. W praktyce oznacza to, że taki kabel dobrze sprawdza się w zastosowaniach wewnętrznych, ale nie lubi stałego kontaktu z gorącymi elementami, olejami czy ostrymi krawędziami.| Parametr | Typowa wartość | Znaczenie praktyczne |
|---|---|---|
| Napięcie znamionowe | 300/500 V | Do urządzeń i obwodów niskonapięciowych, nie do ciężkich instalacji energetycznych |
| Żyły | Miedź wielodrutowa, klasa 5 | Wysoka giętkość i lepsza odporność na częste poruszanie |
| Izolacja i powłoka | PVC | Dobre rozwiązanie do wnętrz, słabsze od gumy w trudnym środowisku |
| Temperatura pracy | Do 70°C | Nie prowadzić przy źródłach ciepła i nie dopuszczać do przegrzewania |
| Odporność na oleje | Zwykle niska lub brak deklaracji | Nie jest to przewód do stref z olejem, smarem i agresywną chemią |
| Rozprzestrzenianie płomienia | W wielu wersjach deklarowane zgodnie z normą testową | Ważne przy sprzęcie pracującym w zwartej zabudowie |
Z takich danych da się już sporo wyczytać, ale sam zapis katalogowy jeszcze nie odpowiada na najważniejsze pytanie: gdzie ten przewód naprawdę ma sens. I tu przechodzimy do zastosowań, bo to właśnie one najlepiej pokazują jego mocne strony.
Gdzie sprawdza się najlepiej w warsztacie
Najczęściej widzę ten przewód tam, gdzie sprzęt jest przenoszony, przesuwany albo regularnie odpinany. To naturalne środowisko dla lamp roboczych, przedłużaczy wewnętrznych, lekkich elektronarzędzi i urządzeń używanych w suchych pomieszczeniach. W warsztacie liczy się przede wszystkim wygoda układania przewodu i to, żeby nie sztywniał po kilku zgięciach.
- Lampy warsztatowe - kabel musi się swobodnie układać, zwłaszcza przy stojakach i oprawach ruchomych.
- Przedłużacze wewnętrzne - to jedno z najbardziej typowych zastosowań, ale tylko w suchym środowisku.
- Elektronarzędzia o umiarkowanej mocy - wiertarki, szlifierki, drobne urządzenia robocze.
- Sprzęt domowy i rolniczy - pod warunkiem pracy wewnątrz i bez kontaktu z gorącymi elementami.
- Mobilne stanowiska robocze - kiedy urządzenie często zmienia miejsce, a przewód jest stale przekładany.
W praktyce bardzo ważny jest też sposób prowadzenia kabla. Jeśli ma wisieć, być przekładany po blacie albo łagodnie zwijać się na bębnie, będzie pracował normalnie. Jeśli jednak ma tarć się o stalowe krawędzie, leżeć w oleju albo stale ocierać o podłogę pod kołami wózka, jego żywotność spada szybko. To nie jest wada samego typu przewodu, tylko ograniczenie wynikające z jego konstrukcji.
Jeżeli trzeba zrobić instalację bardziej odporną, sensownie jest od razu rozważyć inny typ kabla. I właśnie dlatego warto zestawić OWY z alternatywami, zamiast traktować go jako uniwersalne rozwiązanie do wszystkiego.
Kiedy lepiej wybrać inny przewód
Najczęstszy błąd, jaki widzę, to próba użycia przewodu warsztatowego tam, gdzie warunki są po prostu zbyt ciężkie. Wtedy nawet dobry produkt szybko zaczyna wyglądać na zużyty, choć problemem nie jest jakość, tylko niedopasowanie do środowiska pracy. Jeśli mam podejść do tematu uczciwie, OWY jest rozsądny w suchych wnętrzach, ale poza nimi przegrywa z gumą albo z przewodami instalacyjnymi.
| Potrzeba | Lepszy wybór | Dlaczego |
|---|---|---|
| Praca na zewnątrz, w wilgoci i przy zmianach temperatury | H07RN-F | Guma lepiej znosi trudniejsze warunki mechaniczne i środowiskowe |

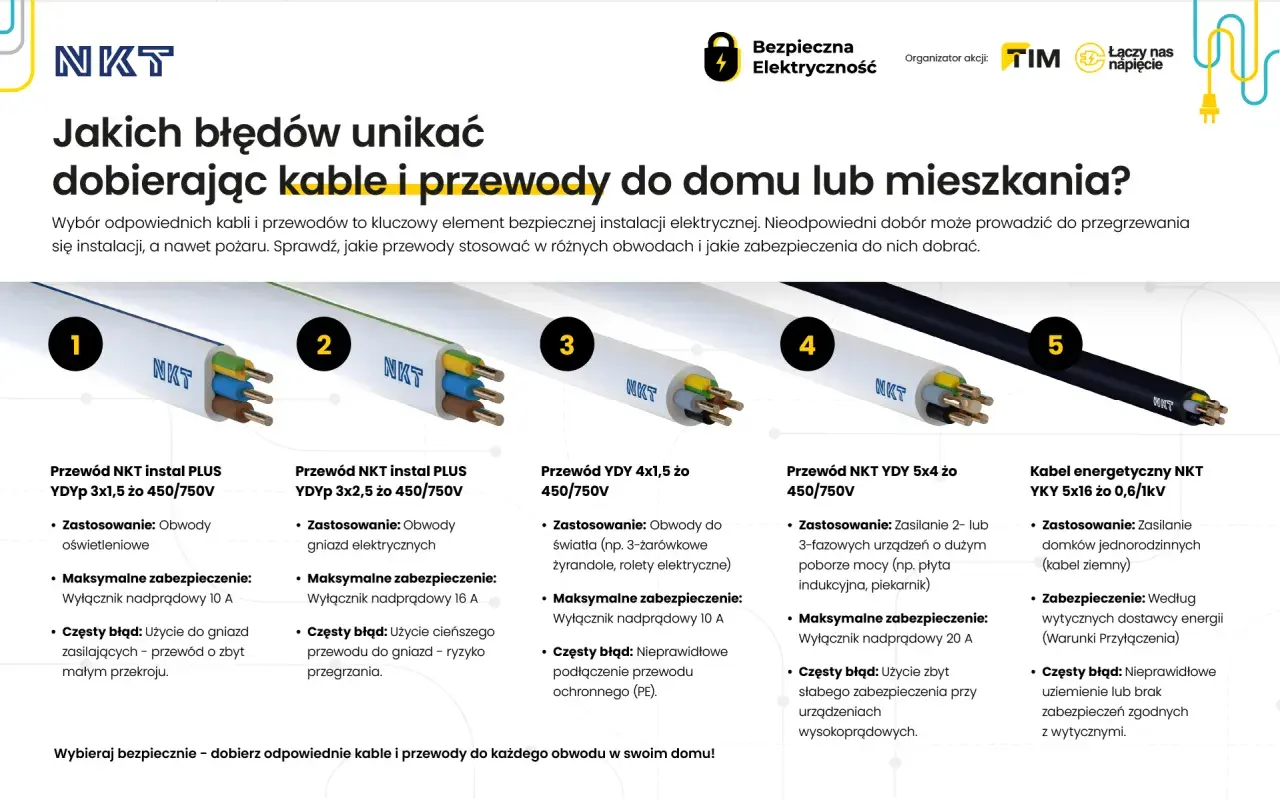

| Stała instalacja w ścianie lub pod tynkiem | YDY, YDYp albo inny przewód instalacyjny | OWY nie jest projektowany do nieruchomego układania w instalacji stałej |
| Kontakt z olejami, smarami i chemią warsztatową | Przewód gumowy lub specjalistyczny przemysłowy | PVC starzeje się w takim środowisku znacznie szybciej |
| Bardzo częste zginanie i przenoszenie | Wersja o wyższej elastyczności, najlepiej dopasowana do ruchu przewodu | Zwykły przewód PVC może szybciej pękać przy intensywnej eksploatacji |
Warto też rozróżnić podobne oznaczenia. Jeśli w katalogu trafiasz na samo OW, sprawdź dokładnie symbol techniczny, bo w różnych ofertach może chodzić o przewód o innej budowie, czasem gumowy, a czasem PVC. To drobna rzecz, ale przy zakupie robi dużą różnicę. Po takim porównaniu pozostaje już tylko dobrać przekrój i liczbę żył, czyli elementy, które najczęściej decydują o wygodzie i bezpieczeństwie użytkowania.
Jak dobrać przekrój, liczbę żył i długość bez zgadywania
Przy wyborze przewodu nie patrzę wyłącznie na cenę za metr. Najpierw pytam: jakie urządzenie ma być zasilane, jak często kabel będzie ruszany i czy odcinek nie będzie za długi jak na planowane obciążenie. Zbyt cienki przewód robi się ciepły, zwiększa spadki napięcia i szybciej się zużywa, więc pozorna oszczędność zwykle wraca jako problem.
| Przekrój i układ żył | Typowe zastosowanie | Praktyczna uwaga |
|---|---|---|
| 2x0,75 lub 2x1,0 mm² | Lekkie lampy i drobne odbiorniki | Tylko przy niewielkim poborze mocy |
| 2x1,5 lub 3x1,5 mm² | Większość lamp, przedłużaczy i ręcznych elektronarzędzi | Najbardziej uniwersalny punkt startowy |
| 2x2,5 lub 3x2,5 mm² | Mocniejsze urządzenia jednofazowe i dłuższe przedłużacze | Lepiej znosi obciążenie i spadki napięcia |
| 4x0,75 lub 5x1,0 mm² | Połączenia wielożyłowe, sterowanie, lżejsze zestawy z wieloma torami | Sprawdź schemat urządzenia, nie tylko kolor żył |
| 5x4 lub 5x6 mm² | Większe obciążenia i zasilanie trójfazowe | Przewód robi się cięższy, ale daje większy zapas |
Liczba żył też ma znaczenie. Dwie żyły wystarczą przy prostych odbiornikach bez ochrony PE, trzy żyły są potrzebne przy urządzeniach z żyłą ochronną, a cztery lub pięć pojawiają się przy bardziej rozbudowanych połączeniach, zwłaszcza trójfazowych. Jeśli urządzenie ma metalową obudowę, nie szukam kompromisu na skróty - wybieram wersję z ŻO. Przy dłuższych odcinkach, zwłaszcza od 25 m wzwyż, wolę bezpiecznie podnieść przekrój niż później walczyć z grzaniem i spadkiem napięcia.
To prowadzi już do ostatniej praktycznej rzeczy: nawet dobrze dobrany przewód trzeba jeszcze poprawnie użytkować. W warsztacie właśnie ten etap najczęściej decyduje o tym, czy kabel wytrzyma kilka sezonów, czy tylko jeden.
Trzy rzeczy, które najbardziej wydłużają życie przewodu
Jeśli miałbym zostawić tylko jedną wskazówkę, brzmiałaby tak: OWY lubi porządek, a nie naprężenie. Najwięcej uszkodzeń widzę nie na całej długości przewodu, tylko przy wtyczkach, wejściu do urządzenia i tam, gdzie kabel był wielokrotnie zaginany pod ostrym kątem. W praktyce to właśnie te punkty wymagają największej uwagi.
- Odciążenie mechaniczne - przewód nie powinien wisieć na samych żyłach ani być ciągnięty za kabel zamiast za wtyczkę.
- Ochrona przed zginaniem i tarciem - ostre krawędzie, drzwi, narożniki stołów i ruchome elementy skracają jego żywotność najszybciej.
- Regularna kontrola stanu - pęknięcia, zmiękczenie, spłaszczenie, przebarwienia lub zapach przegrzanej izolacji to sygnał do wymiany, nie do zaklejania taśmą.
Przy przedłużaczach bębnowych pamiętam jeszcze o jednym: przy większym obciążeniu kabel powinien być rozwinięty, bo zwinięta cewka łatwo się nagrzewa. To drobiazg, ale w praktyce robi ogromną różnicę. I właśnie dlatego przewody warsztatowe traktuję nie jako detal wyposażenia, tylko element bezpieczeństwa, który warto dobrać rozsądnie od samego początku.
Jeśli potrzebujesz jednego prostego wniosku, jest on taki: do suchego warsztatu, lampy, przedłużacza i ruchomego odbiornika przewód OWY sprawdza się bardzo dobrze, ale nie jest rozwiązaniem uniwersalnym. Gdy środowisko robi się cięższe, lepiej od razu sięgnąć po gumę albo przewód instalacyjny dopasowany do zadania. Tak oszczędza się nie tylko kabel, ale też czas, sprzęt i nerwy.
