Automatyczna regulacja napięcia ma znaczenie wszędzie tam, gdzie zasilanie nie jest idealnie równe: w domu z wrażliwą elektroniką, na budowie z agregatem i w warsztacie, gdzie sprzęt pracuje pod zmiennym obciążeniem. Ja traktuję AVR jako strażnika napięcia, a nie jako zastępstwo całego systemu zasilania awaryjnego. W tym tekście wyjaśniam, co robi ten układ, gdzie się go stosuje, jak odróżnić go od stabilizatora i kiedy sam AVR już nie wystarczy.
Najważniejsze rzeczy o AVR, zanim przejdziesz dalej
- W elektryce AVR to automatyczny regulator napięcia, czyli układ pilnujący, by napięcie wyjściowe nie odjeżdżało poza bezpieczny zakres.
- W agregacie prądotwórczym AVR koryguje napięcie przez zmianę wzbudzenia alternatora.
- W UPS-ie line-interactive AVR zwykle podbija albo obniża napięcie bez przechodzenia na baterię.
- AVR nie podtrzyma zasilania podczas długiej przerwy w dostawie prądu.
- Nie naprawi też problemu z częstotliwością, przeciążeniem ani uszkodzoną instalacją.
- W polskiej sieci 230 V i 50 Hz wahania są możliwe, więc sama obecność odchyłek nie oznacza od razu awarii.
Co oznacza AVR w elektryce
W branży elektrycznej skrót AVR najczęściej oznacza Automatic Voltage Regulator, czyli automatyczny regulator napięcia. W praktyce chodzi o układ, który stale kontroluje poziom napięcia i koryguje go wtedy, gdy obciążenie rośnie albo sieć zaczyna pracować niestabilnie.
Warto od razu rozdzielić dwie rzeczy. Z jednej strony są regulatory stosowane w agregatach i alternatorach, z drugiej funkcja AVR/AVS spotykana w UPS-ach i stabilizatorach sieciowych. Nazwa bywa podobna, ale cel jest ten sam: utrzymać napięcie w bezpiecznym zakresie. Ja zwykle upraszczam to tak: AVR nie produkuje energii z niczego, tylko porządkuje to, co już płynie do odbiornika.
To ważne także dlatego, że w Polsce standardem jest sieć 230 V i 50 Hz, a napięcie może się wahać. Nie każde odchylenie oznacza więc problem. Żeby zobaczyć, jak ten układ to robi w praktyce, trzeba zajrzeć do samego mechanizmu regulacji.
Jak działa automatyczna regulacja napięcia
Najprościej ujmując, AVR działa jak sprzężenie zwrotne. Mierzy napięcie, porównuje je z wartością zadaną i natychmiast koryguje różnicę. W generatorze robi to przez zmianę prądu wzbudzenia, a w UPS-ie lub stabilizatorze przez odpowiednie przełączenie lub korekcję toru zasilania.
- Pomiar - układ monitoruje napięcie wyjściowe na bieżąco.
- Porównanie - sprawdza, czy napięcie mieści się w zadanym zakresie.
- Korekta - zwiększa albo zmniejsza wartość, zależnie od odchyłki.
- Utrzymanie stabilności - doprowadza napięcie do poziomu możliwie bliskiego nominalnemu.
W agregacie ta korekta odbywa się przez wzbudzenie alternatora, czyli zmianę warunków, w których generator wytwarza napięcie. To kluczowy szczegół: AVR reguluje napięcie, a nie obroty silnika. Za częstotliwość odpowiada osobny układ, zwykle regulator obrotów. Jeśli więc napięcie jest niestabilne, ale częstotliwość też „pływa”, źródło problemu może leżeć gdzie indziej niż w samym AVR.
W nowocześniejszych rozwiązaniach reakcja jest szybka, a dokładność potrafi być bardzo dobra. To właśnie dlatego ten układ pojawia się zarówno w małych agregatach budowlanych, jak i w dużych systemach zasilania. Następny krok to sprawdzenie, gdzie spotyka się go najczęściej.
Gdzie spotkasz AVR najczęściej
W praktyce AVR nie jest egzotycznym dodatkiem. To element, który pracuje w kilku bardzo różnych urządzeniach i w każdym z nich pełni trochę inną rolę. Najłatwiej zobaczyć to na konkretnych przykładach.
| Urządzenie | Rola AVR | Co daje użytkownikowi |
|---|---|---|
| Agregat prądotwórczy | Stabilizuje napięcie generowane przez alternator przy zmianach obciążenia | Sprzęt podłączony do agregatu pracuje równiej, a skoki napięcia są mniejsze |
| UPS line-interactive | Podbija lub obniża napięcie bez użycia baterii | Komputer, router czy serwer nie przechodzą na akumulator przy każdym krótkim odchyleniu |

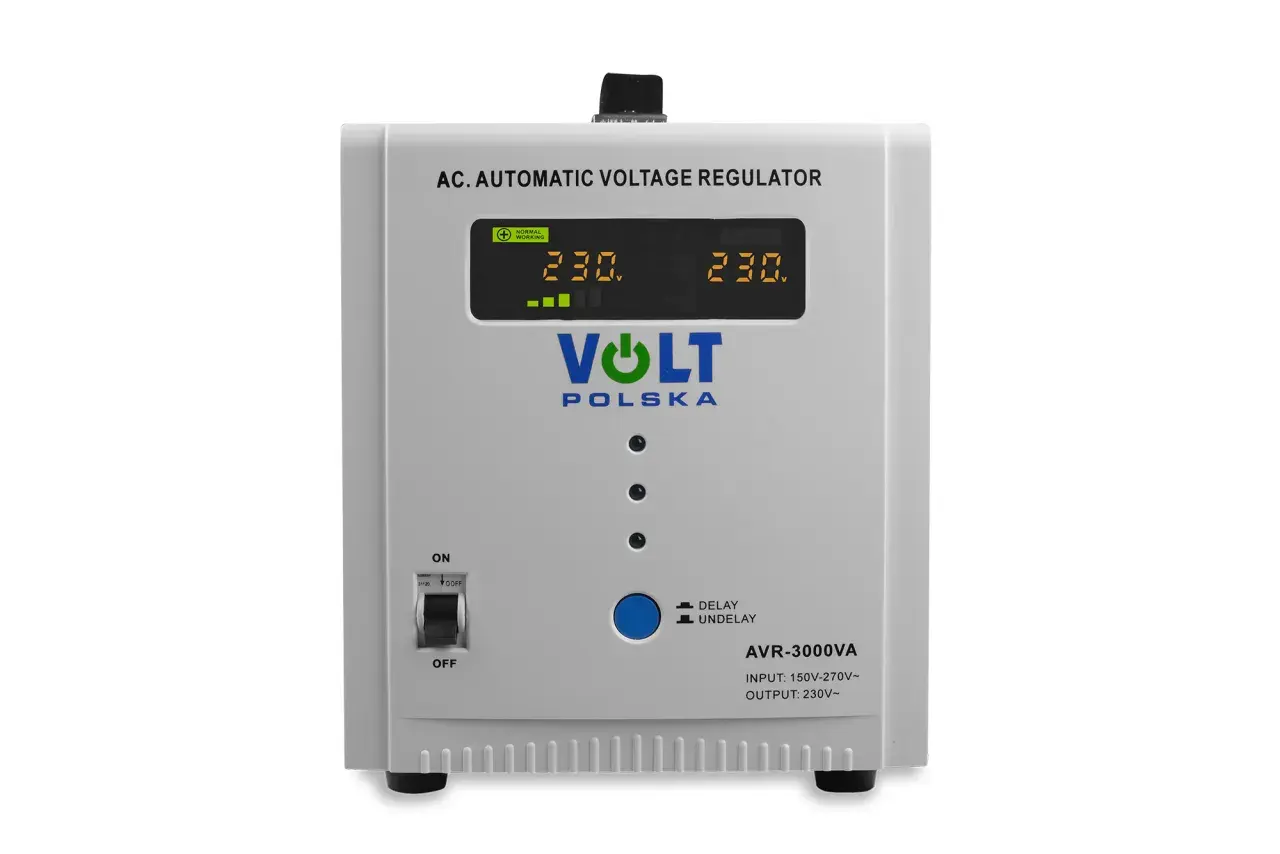

| Stabilizator napięcia | Utrzymuje napięcie na bezpiecznym poziomie dla odbiorników | Lepsza ochrona elektroniki, sprzętu RTV i urządzeń wrażliwych na wahania |
| Układy przemysłowe | Kontroluje jakość zasilania w bardziej wymagających instalacjach | Mniej zakłóceń i mniej nieplanowanych przestojów |
W domu i warsztacie najczęściej spotykam dwa scenariusze: agregat na wypadek przerw w zasilaniu oraz UPS przy komputerze, routerze lub sprzęcie do monitoringu. Na budowie dochodzi trzeci - urządzenia muszą pracować stabilnie mimo zmiennego obciążenia i mniej przewidywalnych warunków. To dobry moment, by odróżnić AVR od innych rozwiązań, z którymi jest często mylony.
Czym różni się AVR od stabilizatora i UPS-a
Tu najłatwiej o nieporozumienie, bo skróty bywają używane zamiennie w marketingu, a to nie zawsze pomaga klientowi. Ja rozdzielam te pojęcia po funkcji, nie po nazwie na obudowie.
| Rozwiązanie | Co robi | Kiedy ma sens | Czego nie robi |
|---|---|---|---|
| AVR w generatorze | Reguluje napięcie alternatora | Gdy obciążenie zmienia się skokowo, np. przy starcie narzędzi lub pomp | Nie podtrzymuje zasilania i nie zastąpi paliwa |
| AVR/AVS w UPS-ie line-interactive | Koryguje napięcie z sieci bez przechodzenia na baterię | Przy krótkich spadkach lub wzrostach napięcia | Nie zapewnia długiej pracy przy braku prądu |
| Stabilizator napięcia | Wyrównuje napięcie dla odbiorników | Gdy sieć jest niestabilna, a sprzęt wymaga bardziej równego zasilania | Nie poprawia częstotliwości ani nie tworzy własnej energii |
Najczęstszy błąd polega na tym, że ktoś kupuje urządzenie „z AVR”, a oczekuje działania jak od pełnego zasilacza awaryjnego. To nie to samo. Jeśli producent opisuje funkcję AVR w UPS-ie, zwykle chodzi o korekcję napięcia bez użycia baterii, a nie o podtrzymanie pracy podczas dłuższej awarii. Z tego wynika prosta zasada: AVR stabilizuje, ale nie zasila sam z siebie.
Skoro to już jasne, warto odpowiedzieć na kolejne pytanie, które pojawia się niemal od razu: kiedy taki układ naprawdę pomaga, a kiedy tylko tworzy złudne poczucie bezpieczeństwa.
Kiedy pomaga, a kiedy nie wystarczy
Pomaga, gdy problemem są krótkie wahania napięcia
AVR sprawdza się wtedy, gdy napięcie chwilowo spada lub rośnie, ale źródło zasilania nadal działa poprawnie. Tak bywa przy rozruchu silników, przy zmianach obciążenia albo przy pracy z agregatem, który nie ma idealnie równej charakterystyki. W takich warunkach regulator potrafi realnie poprawić komfort i bezpieczeństwo pracy urządzeń.
Przeczytaj również: Wewnętrzna linia zasilająca - Jak dobrać przekrój i uniknąć błędów?
Nie wystarczy, gdy problem jest głębszy
Jeśli masz przerwę w dostawie prądu, AVR nie uratuje sytuacji. Jeśli instalacja jest przeciążona, przewody są za cienkie albo połączenia mają zły kontakt, też nie pomoże. Podobnie jest z częstotliwością - AVR nie zastąpi regulatora obrotów silnika i nie naprawi generatora, który pracuje poza parametrami.
W praktyce widzę jeszcze jedną pułapkę: ludzie przypisują regulatorowi winę za objawy, które wynikają z całkiem innego problemu. Jeśli napięcie siada tylko przy włączeniu dużego odbiornika, trzeba najpierw sprawdzić zapas mocy, stan przewodów i obciążenie całej instalacji. Dopiero potem ma sens ocena samego AVR.
To prowadzi do ostatniego, bardzo praktycznego pytania: jak wybrać rozwiązanie, które faktycznie pasuje do konkretnego domu, warsztatu albo budowy.
Jak wybrać właściwe rozwiązanie do domu, warsztatu albo budowy
Nie zaczynam od marki ani od obietnic z katalogu. Najpierw sprawdzam, co dokładnie ma być chronione i skąd bierze się problem z napięciem. To pozwala uniknąć kupowania zbyt słabego albo po prostu źle dobranego urządzenia.
| Co sprawdzić | Dlaczego to ważne | Na co patrzeć w praktyce |
|---|---|---|
| Źródło zasilania | Inaczej dobiera się układ do sieci, inaczej do agregatu | Sieć 230 V, agregat jednofazowy, trójfazowy, UPS line-interactive |
| Rodzaj odbiorników | Elektronika, silniki i oświetlenie reagują inaczej na wahania | Komputer, router, pompa, elektronarzędzie, serwer, sprzęt RTV |
| Zakres i dokładność regulacji | Nie każde urządzenie koryguje napięcie tak samo precyzyjnie | Zakres tolerancji, szybkość reakcji, stabilność pod obciążeniem |
| Moc znamionowa | Za słaby regulator lub UPS nie utrzyma zadanych parametrów | Rezerwa mocy, szczególnie przy urządzeniach z rozruchem silnikowym |
| Rodzaj regulacji | Skokowa, serwomechaniczna i elektroniczna pracują inaczej | Poziom hałasu, szybkość działania, cena, dostępność serwisu |
Jeśli rozwiązanie ma pracować w instalacji stałej, doboru nie robiłbym „na oko”. W praktyce najbezpieczniej jest skonsultować je z elektrykiem, zwłaszcza gdy w grę wchodzi sprzęt wrażliwy, zasilanie trójfazowe albo agregat na budowie. Dobrze dobrany AVR naprawdę pomaga, ale tylko wtedy, gdy jest częścią sensownie zaprojektowanego układu zasilania.
Gdy napięcie zaczyna pływać, liczy się diagnoza, nie sam skrót
Jeśli mam zostawić jedną praktyczną myśl, to taką: AVR jest użyteczny wtedy, gdy rozwiązujesz konkretny problem z jakością napięcia, a nie wtedy, gdy próbujesz nim zasypać wszystkie braki instalacji. Najpierw trzeba ustalić, czy chodzi o krótkie odchyłki napięcia, pracę z agregatem, czy może o pełne podtrzymanie zasilania. Dopiero potem ma sens wybór między regulatorem, stabilizatorem i UPS-em.
W dobrze dobranym układzie automatyczna regulacja napięcia robi dokładnie to, czego oczekuje użytkownik: uspokaja zasilanie, ogranicza ryzyko i chroni sprzęt przed niepotrzebnym zużyciem. Gdy natomiast problem leży w przeciążeniu, częstotliwości albo samej instalacji, sam skrót niczego nie załatwi. I to właśnie ta różnica najczęściej decyduje, czy rozwiązanie działa dobrze, czy tylko wygląda dobrze na papierze.
