W instalacji elektrycznej nie chodzi o samą bednarkę, tylko o to, czy budynek ma skuteczny i trwały tor odprowadzenia prądu do ziemi. Pytanie, czy bednarka jest konieczna, najczęściej wraca przy budowie domu, modernizacji starej instalacji albo wtedy, gdy trzeba połączyć uziemienie z ochroną odgromową. W praktyce odpowiedź zależy od konstrukcji budynku, rodzaju fundamentów, gruntu i tego, co przewiduje projekt.
W praktyce decyduje nie sama bednarka, lecz cały układ uziemiający
- Bednarka jest jednym z rozwiązań uziemiających, ale nie jedynym.
- W nowym budynku bardzo często lepszy jest uziom fundamentowy lub połączenie kilku elementów.
- Przepisy i norma wymagają skutecznego uziemienia oraz połączeń wyrównawczych, a nie jednego konkretnego materiału.
- Bednarka ma sens szczególnie tam, gdzie trzeba wykonać uziom otokowy, dobudować uziemienie albo poprawić parametry istniejącego układu.
- O jakości decydują też połączenia, korozja, głębokość ułożenia i pomiary po wykonaniu.
Kiedy bednarka nie jest obowiązkowa
Najkrótsza odpowiedź brzmi: nie zawsze. W wielu nowych budynkach nie trzeba robić otoku z bednarki tylko dlatego, że tak „zwykle się robi”. Jeśli obiekt ma dobrze zaprojektowany uziom fundamentowy, a instalacja jest poprawnie włączona do głównej szyny uziemiającej, dodatkowa bednarka otokowa może nie być potrzebna.
Ja patrzę na to bardzo praktycznie: jeśli fundament już daje dobry, trwały i dostępny technicznie punkt odniesienia dla uziemienia, dokładanie kolejnego elementu bywa powtórzeniem tego samego zadania, a nie realnym zyskiem. Inaczej mówiąc, liczy się funkcja, a nie nazwa materiału.
Bednarka nie jest więc obowiązkowa z definicji. Obowiązkowe jest natomiast to, żeby instalacja miała właściwy układ ochronny i zapewniała bezpieczne odprowadzenie prądu do ziemi. To prowadzi do pytania, co dokładnie mówią przepisy i norma.
Co mówią przepisy i norma

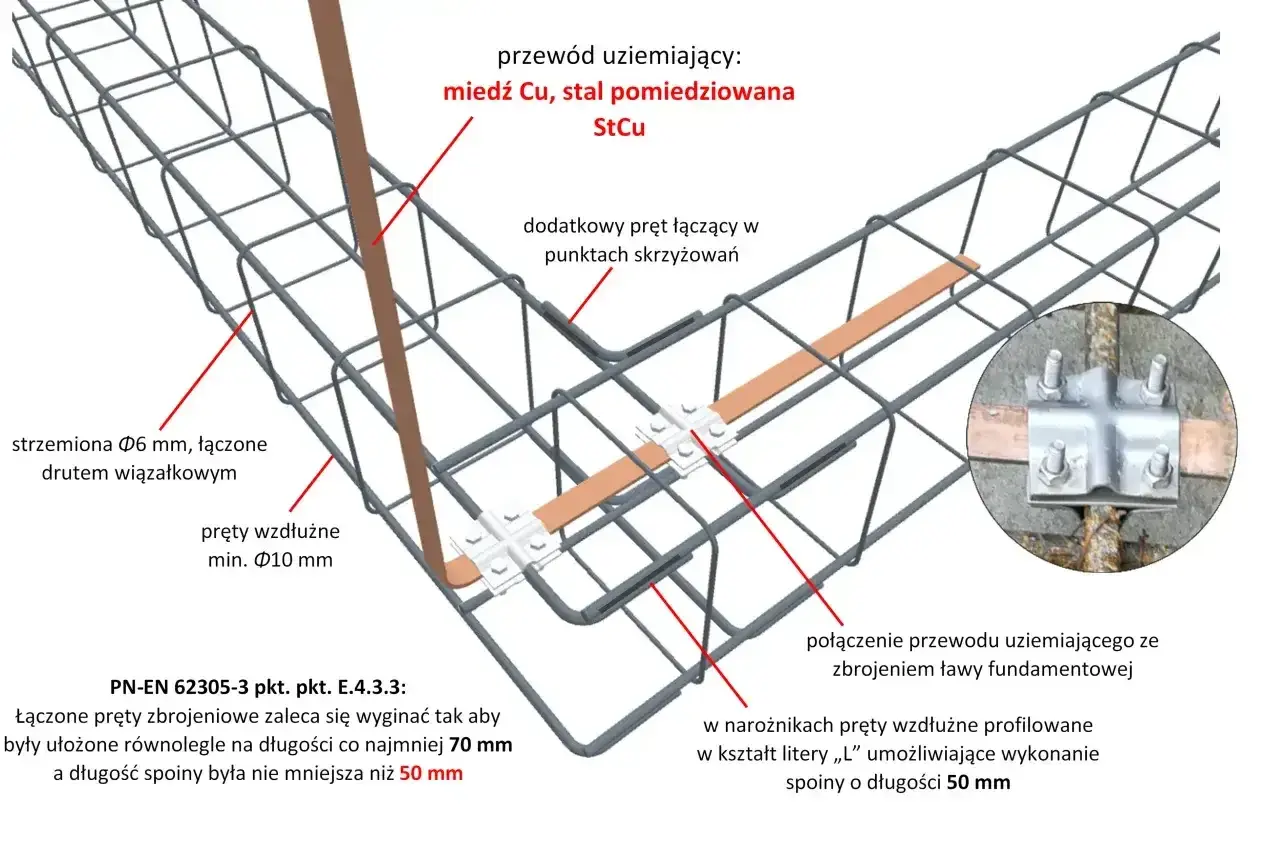

W polskich warunkach technicznych dla budynków wskazuje się, że jako uziomy instalacji elektrycznej należy wykorzystywać metalowe konstrukcje budynków, zbrojenia fundamentów oraz inne metalowe elementy umieszczone w fundamentach. Dla mnie to ważny sygnał: najpierw wykorzystuje się to, co budynek już ma, a dopiero potem dobiera dodatkowe elementy sztuczne.
Norma PN-HD 60364-5-54 porządkuje dobór i montaż układów uziemiających oraz przewodów ochronnych. W praktyce oznacza to, że projektant ma dobrać rozwiązanie do konkretnego obiektu, a nie automatycznie wpisywać bednarkę jako jedyny słuszny wariant. Kluczowe są też połączenia wyrównawcze, czyli połączenie części przewodzących z główną szyną uziemiającą, tak aby ograniczyć niebezpieczne różnice potencjałów.
Dlatego przy odbiorze instalacji nie patrzy się wyłącznie na to, czy na placu budowy leży bednarka. Sprawdza się cały układ: ciągłość połączeń, sposób włączenia do GSU i parametry po pomiarach. Dopiero na tym tle widać, czy dodatkowy otok ma sens, czy tylko podnosi koszt robót.
Jakie rozwiązanie wybrać w nowym domu i przy modernizacji
Najczęściej najlepiej działa układ dobrany do realnych warunków budynku, a nie pojedynczy „uniwersalny” element. Poniżej zestawiam najpopularniejsze opcje, żeby łatwiej było zobaczyć różnice.
| Rozwiązanie | Kiedy ma sens | Co daje | O czym pamiętać |
|---|---|---|---|
| Uziom fundamentowy | Nowy dom, żelbetowe fundamenty, etap budowy | Trwałość, dobry kontakt z gruntem, niski opór uziemienia | Wymaga przemyślenia już na etapie projektu i zbrojenia |
| Bednarka otokowa | Brak uziomu fundamentowego, modernizacja, potrzeba obejścia budynku | Łatwe dobudowanie układu uziemiającego wokół obiektu | Liczy się głębokość ułożenia, ciągłość i odporność na korozję |
| Pręty pionowe | Mało miejsca, słabsze warstwy gruntu przy powierzchni | Możliwość dotarcia do lepszych warstw ziemi | Często trzeba kilku prętów, a skuteczność zależy od gruntu |
| Metalowa konstrukcja budynku | Obiekty stalowe, hale, konstrukcje przewidziane do tego w projekcie | Wykorzystanie naturalnych elementów budynku | Trzeba zapewnić ciągłość elektryczną i poprawne połączenia |
W praktyce najciekawsze są układy mieszane. Bardzo często fundament daje bazę, a bednarka albo pręty pionowe tylko ją wzmacniają. To zwykle rozsądniejsze niż szukanie jednego „magicznego” rozwiązania, które ma załatwić wszystko.
Jeśli miałbym wskazać jedną rzecz, która najczęściej poprawia jakość całego układu, to byłoby nią nie samo ułożenie materiału, lecz połączenie go z resztą instalacji i późniejsze pomiary. A skoro to już wiemy, trzeba zobaczyć, kiedy bednarka staje się naprawdę potrzebna.
Kiedy bednarka naprawdę się przydaje
Bednarka ma największy sens wtedy, gdy trzeba zbudować uziom od zera albo uzupełnić układ, którego nie da się oprzeć na fundamencie. W starych domach, w budynkach bez żelbetu albo przy rozbudowie obiektu często po prostu nie ma wygodnego, naturalnego uziomu. Wtedy otok z bednarki staje się praktycznym rozwiązaniem.
Drugie typowe zastosowanie to sytuacja, w której projekt wymaga lepszego „rozłożenia” potencjału wokół budynku. Dotyczy to zwłaszcza obiektów z instalacją odgromową, rozbudowaną elektroniką, fotowoltaiką, ładowarką samochodu elektrycznego albo dużą liczbą metalowych elementów technicznych. W takich przypadkach bednarka pomaga stworzyć bardziej równomierny układ połączeń.
Trzecia sytuacja to modernizacja, w której inwestor chce poprawić bezpieczeństwo, ale nie ma możliwości ingerencji w fundament. Wtedy bednarka bywa po prostu najrozsądniejszym kompromisem między skutecznością, zakresem robót i budżetem. To nie jest rozwiązanie „lepsze od wszystkiego”, tylko rozsądne tam, gdzie inne opcje są ograniczone.
Warto też pamiętać o materiale. W praktyce spotyka się najczęściej bednarkę 25x4 mm albo 30x4 mm, ale ostateczny dobór zależy od projektu, warunków korozyjnych i roli, jaką ma pełnić dany element. To prowadzi prosto do błędów, które potrafią zepsuć nawet dobrze zaplanowany uziom.
Najczęstsze błędy, które psują uziom
Z mojego doświadczenia największy problem nie polega na tym, że ktoś wybrał bednarkę zamiast innego rozwiązania. Problem zaczyna się wtedy, gdy uziemienie jest zrobione byle jak. Najczęstsze błędy są zaskakująco powtarzalne:
- układ jest ułożony zbyt płytko i szybko wysycha lub koroduje,
- połączenia są wykonane niedbale i po czasie tracą ciągłość,
- bednarka nie jest dobrze połączona z GSU,
- projekt zakłada jeden element, a na budowie wykonuje się coś innego bez uzgodnienia,
- nikt nie robi pomiaru rezystancji i ciągłości po zakończeniu prac,
- materiał dobrano bez myślenia o warunkach gruntowych i trwałości.
Najbardziej mylący błąd to traktowanie bednarki jak gwarancji bezpieczeństwa. Sama taśma nie wystarczy, jeśli połączenia są słabe, układ jest przerwany albo instalacja wewnętrzna nie ma poprawnych połączeń wyrównawczych. W ochronie przeciwporażeniowej drobiazgi mają większe znaczenie, niż się zwykle zakłada.
Dlatego po wykonaniu uziomu zawsze powinny pojawić się pomiary i protokół. Bez tego można mieć jedynie „instalację na oko”, a nie rzeczywiście sprawdzony układ. Skoro to jasne, przechodzę do prostego schematu działania, który pozwala uniknąć przepłacania i improwizacji.
Jak podejść do tematu praktycznie bez przepłacania
Jeśli mam doradzić jedną rozsądną kolejność działania, wygląda ona tak:
- Sprawdź projekt budynku i instalacji elektrycznej.
- Ustal, czy fundament daje możliwość wykonania uziomu fundamentowego.
- Oceń, czy obiekt będzie miał ochronę odgromową, fotowoltaikę, ładowarkę EV albo inne elementy zwiększające wymagania wobec uziemienia.
- Dopiero potem wybierz między bednarką otokową, prętami pionowymi lub układem mieszanym.
- Po wykonaniu zrób pomiary i zostaw dokumentację.
To proste podejście oszczędza sporo nerwów. W praktyce bardzo często okazuje się, że najtańsze rozwiązanie na etapie materiału nie jest najtańsze w całym cyklu życia instalacji. Lepszy projekt, lepsze połączenia i lepsze dopasowanie do gruntu zwykle dają większy efekt niż dokładanie kolejnych metrów metalu „na wszelki wypadek”.
Jeśli budynek jest nowy, ja zacząłbym od fundamentu i sprawdził, co można wykorzystać naturalnie. Jeśli to modernizacja starszego obiektu, bednarka bywa bardzo praktyczna, ale nadal musi być częścią całości, a nie samotnym elementem wrzuconym do ziemi. Właśnie tak najuczciwiej odpowiada się na pytanie o sens i potrzebę tego rozwiązania.
Co warto zapamiętać przed wyborem rozwiązania
Najważniejszy wniosek jest prosty: nie każda instalacja wymaga bednarki, ale każda instalacja wymaga poprawnego uziemienia. W nowym budynku często najlepszym punktem wyjścia jest uziom fundamentowy, a bednarka staje się dodatkiem, gdy projekt, konstrukcja albo warunki gruntowe tego wymagają.
Jeśli mam wskazać jedną rzecz, która najczęściej rozstrzyga temat, to jest nią nie sam materiał, lecz sposób wykonania i późniejsza kontrola. Dobrze zaprojektowane uziemienie z jednym porządnym uziomem zwykle daje więcej niż przypadkowo rozbudowany układ bez pomiarów. Dlatego przed zakupem warto najpierw ustalić, jaki układ uziemiający rzeczywiście ma sens w danym budynku, a dopiero potem wybierać między bednarką, szpilkami i wykorzystaniem zbrojenia.
