W takich tematach zaczynam od jednego rozróżnienia: przekrój żyły to nie to samo co średnica całego kabla. Przy 50 mm² ta różnica jest na tyle duża, że może zadecydować o doborze dławika, peszla, przepustu w obudowie albo miejsca w rozdzielni. Poniżej pokazuję, ile wynosi średnica samej żyły, skąd biorą się różnice w kablach tej samej klasy i jak czytać dane katalogowe, żeby nie kupić przewodu „na oko”.
Najważniejsza jest średnica zewnętrzna, nie sam przekrój
- Dla idealnie okrągłej żyły 50 mm² średnica wynosi około 8,0 mm.
- Po dodaniu izolacji i powłoki kabel jest wyraźnie grubszy niż sama żyła.
- W praktyce najważniejsza jest średnica zewnętrzna, a nie sam zapis 50 mm².
- Ten sam przekrój może dawać różne wymiary w zależności od konstrukcji, liczby żył i typu izolacji.
- Do peszla, dławika i przepustu dobiera się kabel po wymiarze zewnętrznym, nie po przekroju.
Ile ma średnicy żyła 50 mm²

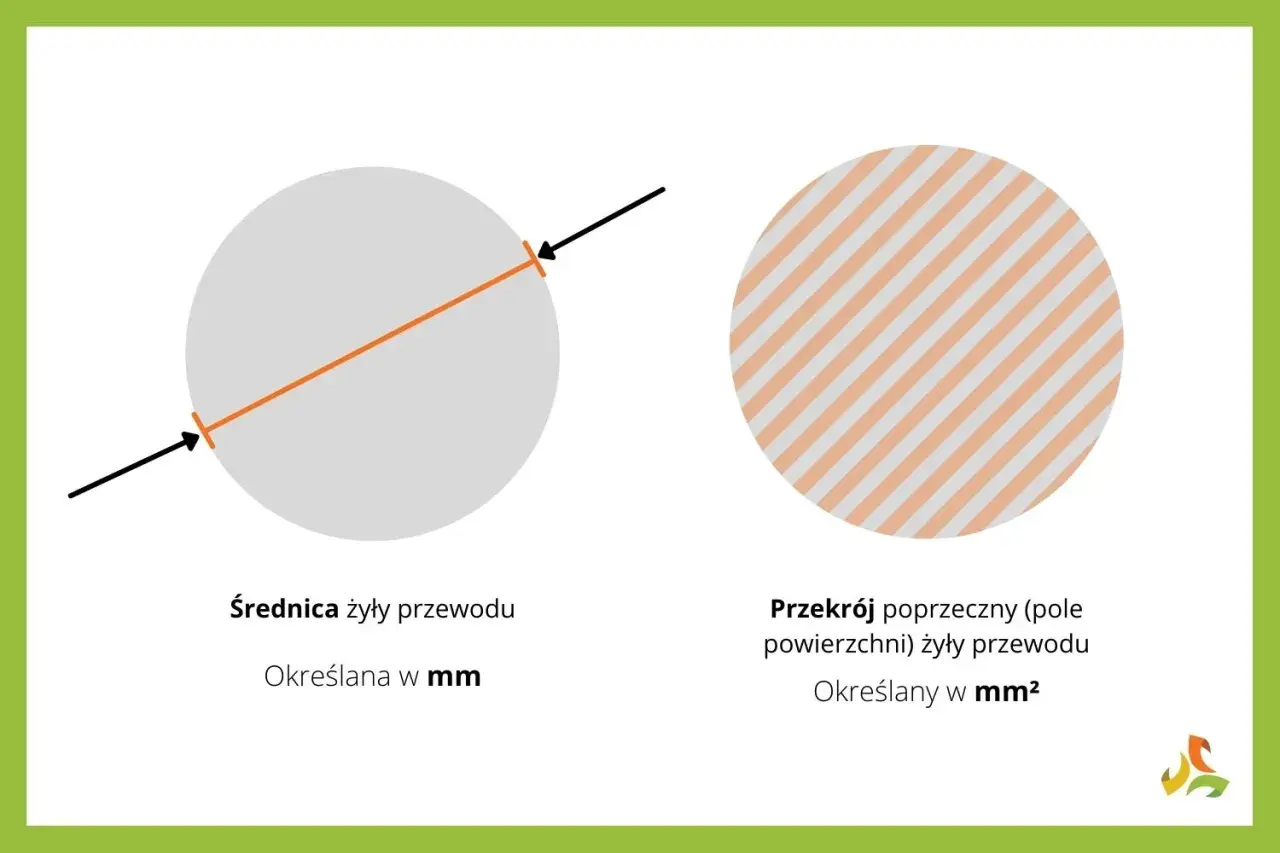

Jeśli mówimy o idealnie okrągłym, pełnym przewodniku o przekroju 50 mm², średnicę można policzyć ze wzoru na pole koła. Wychodzi około 7,98 mm, czyli w praktyce około 8,0 mm. To jest jednak wartość dla samej żyły, bez izolacji i bez dodatkowej powłoki.
W kartach katalogowych dla 50 mm² spotyka się też nominalną średnicę żyły około 8,1 mm, bo linka nie zachowuje się jak lity pręt. Różnica jest niewielka, ale przy doborze osprzętu i porównywaniu modeli ma znaczenie.
| Pojęcie | Co oznacza | Praktyczny wniosek |
|---|---|---|
| Przekrój 50 mm² | Pole przekroju żyły | To nie jest średnica |
| Średnica samej żyły | Wynik obliczenia dla okrągłego przewodnika | Około 8,0 mm |
| Średnica zewnętrzna kabla | Żyła + izolacja + ewentualna powłoka | Zwykle wyraźnie większa |
To dobry punkt wyjścia, ale w kablu izolacja i układ żył potrafią zmienić obraz całkiem mocno.
Dlaczego kabel 50 mm² bywa dużo grubszy niż sama żyła
W katalogach producentów różnica między żyłą a całym kablem widać od razu. Dla jednego z popularnych przewodów jednożyłowych 50 mm² katalog pokazuje średnicę zewnętrzną 11,5-13,9 mm, a dla kabla wielożyłowego 4G50 już 35,6 mm. Ten sam przekrój, zupełnie inna bryła po założeniu izolacji i ułożeniu kilku żył w jednym płaszczu.
- Jednożyłowy przewód ma prostszą geometrię, więc rośnie głównie przez izolację.
- Kabel wielożyłowy musi pomieścić kilka żył, ich skręcenie i dodatkową powłokę.
- Ekran lub zbrojenie potrafią zwiększyć średnicę jeszcze bardziej.
Właśnie dlatego przy montażu patrzę najpierw na konstrukcję, a dopiero potem na sam przekrój.
Od czego zależy średnica w praktyce
Klasa żyły
Żyła klasy 2, 5 lub 6 może mieć ten sam przekrój, ale inny układ drucików. Im bardziej elastyczna konstrukcja, tym zwykle większa tolerancja wymiarowa i trochę inny profil zewnętrzny.
Izolacja i powłoka
PVC, guma, materiały bezhalogenowe czy wzmocnione osłony zmieniają grubość kabla bardziej, niż wielu osobom się wydaje. Czasem różnica jest liczona w kilku milimetrach, ale przy ciasnym montażu to już nie jest detal.
Układ wielożyłowy
Przy dwóch, czterech albo pięciu żyłach średnica rośnie nie liniowo, tylko skokowo, bo dochodzi sposób skręcenia i wypełnienie przestrzeni między żyłami. Dlatego dwa kable 50 mm² mogą wyglądać podobnie na papierze, a w rzeczywistości zajmować zupełnie inną przestrzeń.
Przeczytaj również: Wewnętrzna linia zasilająca - Jak dobrać przekrój i uniknąć błędów?
Ekran i zbrojenie
Jeśli kabel ma ekran albo zbrojenie, zewnętrzny wymiar potrafi wzrosnąć bardzo wyraźnie. To ważne w instalacjach przemysłowych, PV i wszędzie tam, gdzie liczy się odporność mechaniczna albo ograniczenie zakłóceń.
Jeśli kabel ma wejść do konkretnej obudowy albo peszla, te różnice mają większe znaczenie niż sama liczba 50 mm².
Jak zmierzyć średnicę i nie pomylić parametrów
Gdy mam zamknąć taki wybór szybko i bez ryzyka, wracam do trzech rzeczy: nominalnej średnicy żyły, średnicy zewnętrznej i minimalnego promienia gięcia. Sam pomiar suwmiarką ma sens tylko wtedy, gdy wiesz, co dokładnie mierzysz.
- Sprawdź kartę katalogową i odczytaj parametry jako: przekrój nominalny, średnicę zewnętrzną, liczbę żył i rodzaj izolacji.
- Jeśli kabel jest już odizolowany, mierz tylko gołą żyłę. Jeśli jest gotowy od producenta, mierz średnicę zewnętrzną w kilku punktach, ale bez ściskania powłoki.
- Porównuj zakresy, a nie jedną liczbę. Przy 50 mm² różnica kilku milimetrów między modelami jest normalna.
- Do dławika, peszla albo przepustu wybieraj nie po przekroju, lecz po zakresie średnic zewnętrznych podanym przez producenta osprzętu.
W praktyce pomaga jeszcze jedna zasada: jeśli kabel ma być układany na ciasnych łukach, sprawdź promień gięcia. Dla niektórych jednożyłowych przewodów 50 mm² producenci podają wartości rzędu 4-6 razy średnica zewnętrzna, zależnie od sposobu montażu. Taki porządek pomiaru oszczędza najwięcej pomyłek przy zakupie i montażu.
To właśnie ten etap najczęściej rozstrzyga, czy kabel faktycznie pasuje do miejsca instalacji, czy tylko dobrze wygląda w specyfikacji.
Gdzie taki przekrój ma sens i kiedy go nie przewymiarowywać
Najczęściej spotykam ten przekrój tam, gdzie trzeba bezpiecznie przenieść duży prąd albo ograniczyć spadek napięcia na dłuższym odcinku. To nie jest kabel do typowych obwodów gniazdkowych; częściej wchodzi w grę zasilanie główne, rozdzielnia, instalacja fotowoltaiczna, magazyn energii, agregat, ładowanie o dużej mocy albo aplikacje przemysłowe.- Jeśli odcinek jest długi, zyskujesz mniejszy spadek napięcia.
- Jeśli instalacja pracuje pod obciążeniem przez wiele godzin, ważniejsze staje się nagrzewanie żyły.
- Jeśli kabel ma wejść do ciasnej przestrzeni, większe znaczenie ma średnica zewnętrzna niż sam przekrój.
- Jeśli w grę wchodzi ruch, drgania albo częste zginanie, konstrukcja linki ma znaczenie równie duże jak liczba mm².
Właśnie tu łatwo się przewymiarować albo odwrotnie przeoczyć realne warunki pracy, więc samo „50 mm²” nigdy nie powinno być jedynym kryterium wyboru.
Zanim zamówisz kabel, sprawdź jeszcze te trzy rzeczy
Jeżeli mam zamknąć taki wybór szybko i bezpiecznie, wracam do krótkiej listy kontrolnej. Najpierw typ żyły i materiał, potem średnica zewnętrzna całego kabla, a na końcu warunki montażu.
- Czy chodzi o żyłę, czy o cały kabel? To najczęstsze źródło nieporozumień.
- Czy kabel zmieści się w osprzęcie? Dławik, przepust i peszel dobiera się do średnicy zewnętrznej, nie do przekroju.
- Czy producent podaje promień gięcia? Przy 50 mm² to parametr, którego nie warto zgadywać.
- Czy konstrukcja pasuje do pracy w miejscu montażu? Inaczej zachowuje się przewód jednożyłowy, a inaczej kabel wielożyłowy, ekranowany lub wzmocniony.
Jeżeli po odczytaniu karty katalogowej nadal masz wątpliwości, lepiej porównać dwa konkretne modele niż opierać się na samej nazwie przekroju. Przy takim kablu różnica kilku milimetrów bywa decydująca, a w elektryce to akurat detal, który naprawdę zmienia wygodę i bezpieczeństwo montażu.
