W instalacjach wodnych i technicznych najwięcej szkód robi nie sama awaria pompy, tylko brak prostego nadzoru nad poziomem w zbiorniku. W praktyce przekaźnik kontroli poziomu cieczy uruchamia albo zatrzymuje pompę na podstawie sygnału z sond, dzięki czemu chroni przed przepełnieniem, suchobiegiem i przypadkowym zalaniem. W tym tekście wyjaśniam, jak działa taki układ, gdzie ma sens, jak dobrać go do konkretnej cieczy i jakie błędy najczęściej psują jego pracę.
Najważniejsze rzeczy do zapamiętania o układzie z sondami
- Układ działa tylko z cieczami przewodzącymi prąd, bo wykrywa zmianę rezystancji między elektrodami.
- W wielu modelach stosuje się prąd przemienny i opóźnienie, żeby ograniczyć elektrolizę oraz chaotyczne przełączanie przy falowaniu lustra.
- Najlepiej sprawdza się w wodzie wodociągowej, deszczówce, ściekach i prostych zbiornikach technicznych.
- Do większej pompy zwykle nie podłącza się go bezpośrednio, tylko przez stycznik.
- Jeśli ciecz ma bardzo niską przewodność albo jest olejem, lepiej rozważyć inne rozwiązanie.

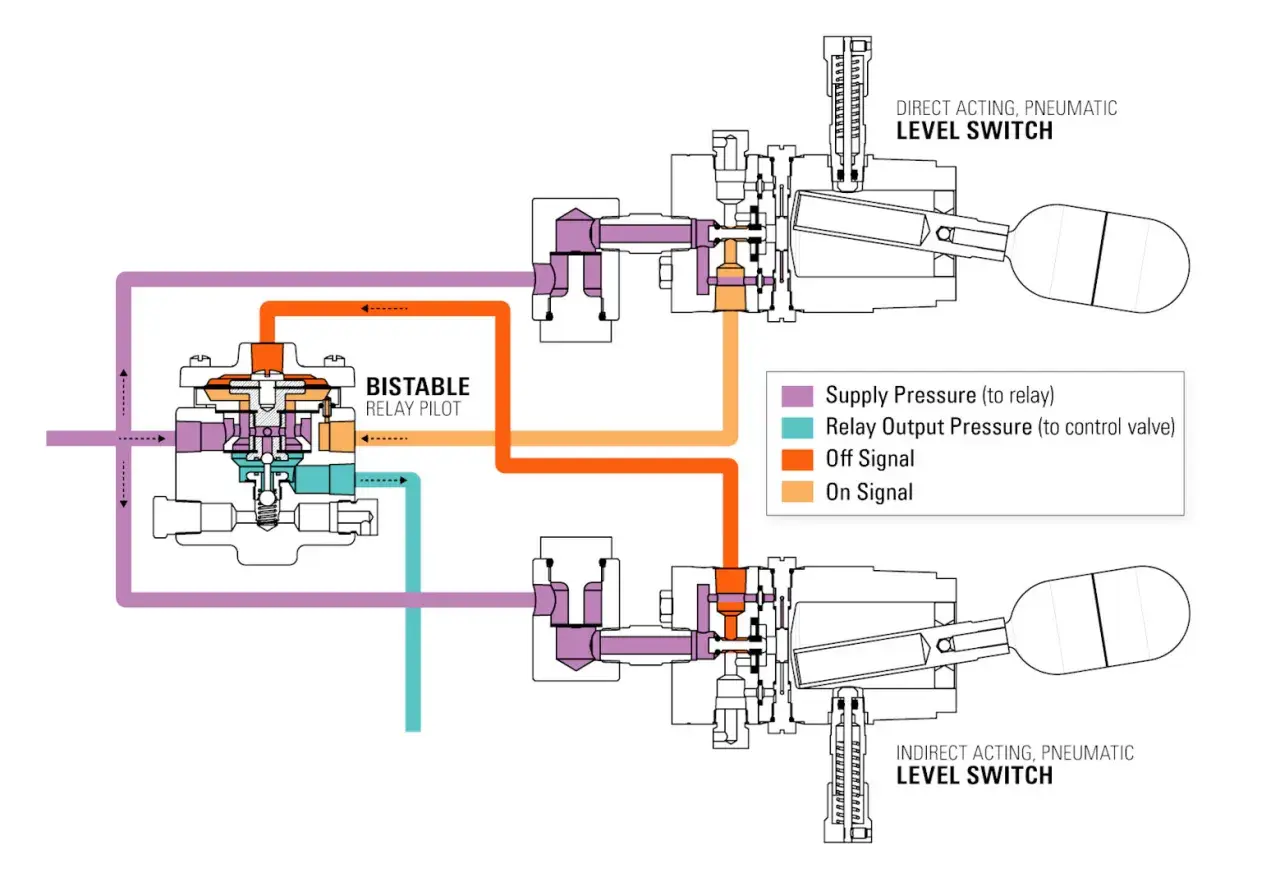

Jak działa układ z sondami i elektrodami
To rozwiązanie jest prostsze, niż wygląda na schemacie. Sterownik nie mierzy poziomu w centymetrach, tylko obecność cieczy między elektrodami: gdy ciecz przewodzi, obwód się zamyka, a przekaźnik zmienia stan. W praktyce oznacza to, że cały układ opiera się na dwóch rzeczach: właściwej przewodności medium i dobrze ustawionej różnicy między poziomem minimalnym a maksymalnym.
| Element | Za co odpowiada | Na co zwracam uwagę |
|---|---|---|
| Sterownik | Analizuje sygnał z sond i przełącza wyjście | Czułość, opóźnienie, napięcie zasilania i typ wyjścia |
| Sondy lub elektrody | Mają kontakt z cieczą i wykrywają jej obecność | Materiał, długość, odporność na osad i korozję |
| Sonda wspólna | Stanowi punkt odniesienia dla pomiaru | Powinna być zamontowana stabilnie i w miejscu, które nie łapie przypadkowych bryzgów |
| Wyjście przekaźnikowe | Włącza pompę, zawór albo alarm | Przy większym obciążeniu lepiej sterować stycznikiem |
Napełnianie zbiornika
W trybie napełniania układ pilnuje dwóch poziomów. Gdy ciecz opadnie poniżej dolnej sondy, sterownik uruchamia dopływ, a po osiągnięciu górnej sondy go odcina. To proste, ale ważne: dzięki temu zbiornik nie pracuje „na oko”, tylko utrzymuje powtarzalny zakres roboczy.
Opróżnianie zbiornika
W trybie opróżniania logika jest odwrócona. Po osiągnięciu poziomu granicznego sterownik uruchamia pompę spustową lub układ odpływowy, a wyłącza go dopiero wtedy, gdy ciecz spadnie do niższego punktu. Taki układ dobrze sprawdza się tam, gdzie trzeba chronić piwnicę, studzienkę albo przepompownię przed zbyt wysokim poziomem.
Przeczytaj również: Wewnętrzna linia zasilająca - Jak dobrać przekrój i uniknąć błędów?
Dlaczego stosuje się prąd przemienny
W praktyce producenci często wykorzystują sygnał AC, bo ogranicza to zjawiska elektrolityczne i zmniejsza ryzyko narastania nalotu na elektrodach. To ważne szczególnie tam, gdzie sterownik pracuje długo i cyklicznie. Bez tego układ potrafi działać poprawnie na początku, a po kilku miesiącach zaczyna się rozstrajać.
Wniosek jest prosty: jeśli ciecz przewodzi stabilnie i zbiornik ma sensownie wyznaczone poziomy pracy, ten układ daje bardzo przewidywalne rezultaty. I właśnie dlatego tak często trafia do budynków, pompowni i prostych instalacji technicznych.
Gdzie taki układ sprawdza się w praktyce
Największą wartość widzę tam, gdzie przepełnienie albo suchobieg nie są tylko drobną usterką, ale realnym kosztem. W budynku jednorodzinnym może to być zalana piwnica, w małej kotłowni - praca pompy bez wody, a w zbiorniku deszczówki - brak automatyki, która sama przestawi układ po zmianie poziomu.
| Zastosowanie | Dlaczego to działa | Na co uważać |
|---|---|---|
| Zbiornik deszczówki | Automatycznie utrzymuje poziom wody do podlewania lub spłukiwania | Woda bywa zanieczyszczona osadem, więc sondy trzeba okresowo czyścić |
| Studnia lub hydrofornia | Chroni pompę przed suchobiegiem | Przy bardzo małej przewodności wody trzeba dobrać odpowiednią czułość |
| Piwnica i studzienka | Uruchamia pompę po wzroście poziomu i ogranicza ryzyko zalania | Bryzgi i piany mogą wywoływać fałszywe sygnały |
| Szambo i ścieki | Umożliwia alarm lub sterowanie pompą przy określonym poziomie | Sondy muszą być odporne na agresywniejsze środowisko |
| Kotłownia i obieg techniczny | Ułatwia kontrolę uzupełniania wody w zbiorniku buforowym | Warto przewidzieć opóźnienie, żeby układ nie reagował na krótkie wahania |
| Rolnictwo i nawozy płynne | Może pracować z przewodzącymi roztworami | Materiał elektrod musi pasować do chemii cieczy |
Jedno ograniczenie jest tu kluczowe: to nie jest rozwiązanie do wszystkich cieczy. Oleje, paliwa i wiele płynów słabo przewodzących prądu zwykle wymagają innego typu czujnika. Podobnie bywa z wodą bardzo czystą albo demineralizowaną, bo jej przewodność może być zbyt mała, by układ działał stabilnie.
Właśnie na tym etapie wybór przestaje być teoretyczny, a zaczyna zależeć od konkretnej instalacji. I to prowadzi do najważniejszego pytania: jak dobrać model, żeby nie przepłacić i nie wpaść w problemy z działaniem.
Jak dobrać model do swojej instalacji
Ja przy doborze zaczynam od cieczy, a dopiero potem patrzę na obudowę i markę. Najpierw trzeba odpowiedzieć sobie na kilka pytań: czy medium przewodzi prąd, ile poziomów chcę kontrolować, jak duże obciążenie ma wyjście i czy sterownik będzie pracował w szafie, czy bezpośrednio przy zbiorniku. Bez tego łatwo kupić urządzenie, które formalnie wygląda dobrze, ale w praktyce nie pasuje do miejsca montażu.
| Kryterium | Co sprawdzić | Skutek złego wyboru |
|---|---|---|
| Przewodność cieczy | Czy to woda, ścieki, roztwór soli, deszczówka, czy medium słabo przewodzące | Układ może nie zadziałać albo będzie reagował niestabilnie |
| Liczba poziomów | Jednopunktowy, dwupunktowy czy trzy punkty kontroli | Brak histerezy i częste przełączanie przy falowaniu |
| Napięcie zasilania | Popularne są modele 24 V AC/DC oraz 100-240 V AC | Niezgodność z instalacją i dodatkowy koszt zasilania |
| Obciążenie wyjścia | Jakie styki ma wyjście i czy wystarczą do sterowania pompą | Za szybkie zużycie styków albo uszkodzenie układu |
| Opóźnienie | Czy można ustawić zwłokę od ułamka sekundy do kilku sekund | Fałszywe alarmy po fali, pianie lub chwilowym rozchlupaniu |
| Długość przewodu sond | W większych instalacjach przydaje się nawet 100 m przewodu | Spadek niezawodności albo konieczność przerabiania okablowania |
| Materiał sond | Stal nierdzewna, elementy izolowane lub odporne chemicznie | Korozja, osad i skrócona żywotność |
| Montaż i obudowa | Szyna DIN, warunki w szafie sterowniczej, stopień ochrony | Problemy serwisowe i większe ryzyko wilgoci |
Orientacyjnie, w polskich ofertach proste jednostanowe modele zaczynają się dziś mniej więcej od 115 zł, a rozbudowane wersje z regulacją czułości i alarmami dochodzą do około 500 zł. To ceny samego sterownika, bez sond, przewodów, uchwytów i ewentualnego stycznika. Z mojego punktu widzenia właśnie te elementy dodatkowe najczęściej decydują o tym, czy instalacja działa stabilnie po roku, a nie tylko w dniu montażu.
Jeśli pompa jest większa albo ma wysoki prąd rozruchowy, nie warto zasilać jej bezpośrednio z wyjścia przekaźnika. Wtedy sterownik powinien tylko podawać sygnał sterujący, a właściwą pracę załącza stycznik. To drobny szczegół, ale w praktyce robi dużą różnicę dla trwałości układu.
Jak poprawnie podłączyć i uruchomić układ
Najwięcej problemów nie bierze się z samego urządzenia, tylko z montażu. Dlatego przy uruchomieniu idę krok po kroku i nie skracam tej części, bo później oszczędza to sporo nerwów.
- Ustal poziomy pracy przed montażem. Sonda wspólna zwykle trafia najniżej, a pozostałe punkty trzeba rozstawić tak, by między nimi była realna strefa pracy, a nie kilka centymetrów przypadkowego luzu.
- Unikaj miejsc z falą, pianą i bryzgami. Przy wlewie, przewężeniu lub silnym mieszaniu ciecz potrafi dotykać elektrod tylko chwilowo, co daje fałszywe impulsy.
- Prowadź przewody sond z dala od przewodów zasilających pompę. W jednej szafie sterowniczej to naprawdę ma znaczenie, zwłaszcza przy silnikach i falownikach.
- Nie przeciążaj wyjścia sterownika. Jeśli pompa pobiera więcej niż kilka amperów albo ma ciężki rozruch, zastosuj stycznik i nie licz na to, że sam przekaźnik wszystko udźwignie.
- Ustaw czułość i opóźnienie. W modelach z regulacją warto poświęcić kilka minut na test, zamiast liczyć, że fabryczne ustawienie będzie dobre dla każdej cieczy.
- Zrób próbę w realnych warunkach. Samo „kliknięcie” na stole nic nie znaczy, jeśli w zbiorniku później pojawia się osad, piana albo zmienny poziom przewodności.
Po uruchomieniu warto przejść cały cykl napełniania i opróżniania przynajmniej dwa razy. Jeśli coś ma się rozjechać, zwykle wyjdzie to właśnie wtedy, a nie po miesiącu pracy. I to jest moment, w którym widać, czy instalacja została ustawiona fachowo.
Najczęstsze błędy, które powodują fałszywe alarmy
W praktyce awarie takich układów bardzo często są tylko błędnie odczytaną instalacją. Jeśli sterownik „gubi” poziom, nie zawsze winny jest sam moduł. Częściej problem leży w cieczy, położeniu sond albo w tym, że ktoś potraktował układ zbyt dosłownie i nie zostawił mu żadnego marginesu bezpieczeństwa.
| Objaw | Najczęstsza przyczyna | Co zrobić |
|---|---|---|
| Przekaźnik cyka co kilka sekund | Za mała histereza, falowanie lustra, piana | Zwiększyć odstęp między sondami i dodać opóźnienie |
| Brak reakcji w czystej wodzie | Za niska przewodność albo zbyt mała czułość | Sprawdzić zakres urządzenia i warunki pracy cieczy |
| Alarm pojawia się po deszczu lub myciu | Bryzgi i osad łączą elektrody | Zmienić miejsce montażu i osłonić sondy |
| Układ działa tylko przy pełnym zanurzeniu | Sondy są ustawione zbyt blisko lub mają nalot | Wyczyścić elektrody i poprawić ich rozmieszczenie |
| Pompa nie startuje mimo prawidłowego sygnału | Wyjście sterownika nie powinno zasilać silnika bezpośrednio | Włączyć stycznik w obwód mocy |
| Układ wariuje po kilku miesiącach | Korozja, osad, zmiana składu cieczy | Wprowadzić przegląd i okresowe czyszczenie sond |
Tu nie ma magii. Jeśli ciecz zmienia skład, pojawia się kamień albo osad, a ktoś nie przewidział opóźnienia, układ zaczyna zachowywać się nerwowo. Dlatego przy serwisie zwracam uwagę nie tylko na elektronikę, ale też na stan elektrod, przewodów i samą geometrię zbiornika.
Jeżeli objawy wracają mimo czyszczenia i poprawnego montażu, zwykle oznacza to, że rozwiązanie zostało dobrane do złego medium. Wtedy lepiej zmienić technologię niż miesiącami walczyć z objawami.
Kiedy lepiej sięgnąć po inne rozwiązanie
Nie każdy zbiornik powinien być obsługiwany przez układ elektrodowy. Jeśli pracujesz z olejem, paliwem, bardzo czystą wodą, parą albo medium mocno pieniącym się, bezkontaktowy czujnik lub pomiar ciśnieniowy może dać lepszy efekt. Ten wybór nie jest „lepszy” w sensie absolutnym, ale lepiej pasuje do innych warunków pracy.
| Rozwiązanie | Kiedy wybieram | Plusy | Minusy |
|---|---|---|---|
| Układ z sondami | Gdy ciecz przewodzi prąd i liczy się niski koszt oraz prostota | Tani, szybki w montażu, łatwy do zrozumienia | Nie działa dobrze z cieczami słabo przewodzącymi |
| Pływak | Do prostych zbiorników, także z brudniejszą wodą | Niezawodny mechanicznie, czytelny w działaniu | Zużywa się mechanicznie i potrzebuje miejsca |
| Czujnik ultradźwiękowy | Gdy nie chcę kontaktu z cieczą | Bez kontaktu, wygodny w wielu zbiornikach | Wrażliwy na pianę, parę i warunki montażu |
| Pomiar hydrostatyczny lub ciśnieniowy | Do zbiorników zamkniętych i bardziej wymagających aplikacji | Stabilny pomiar, dobra kontrola poziomu | Wymaga poprawnego montażu i kalibracji |
Dobrze dobrany przekaźnik kontroli poziomu cieczy bywa najmniej efektownym, ale bardzo opłacalnym elementem całego układu. W typowej kotłowni, zbiorniku deszczówki czy małej przepompowni wygrywa prostota, o ile nie próbujesz zmuszać go do pracy z medium, które prawie nie przewodzi albo zmienia się zbyt mocno w czasie. Jeśli potraktujesz dobór technicznie, a nie tylko katalogowo, taki układ odwdzięczy się długo stabilną pracą.
