Opór elektryczny decyduje o tym, jak łatwo prąd płynie przez przewód, grzałkę czy styk w gnieździe. W praktyce wpływa na nagrzewanie instalacji, spadki napięcia i to, czy urządzenie pracuje stabilnie. Najprościej mówiąc, od czego zależy opór elektryczny pokazuje wzór, ale równie ważne są warunki pracy: materiał, długość przewodnika, jego przekrój i temperatura.
Najkrótsza odpowiedź jest prosta, ale praktyka ma kilka haczyków
- Materiał decyduje o oporze właściwym: miedź przewodzi lepiej niż aluminium, a stopy oporowe celowo mają większy opór.
- Długość przewodnika zwiększa opór, a większy przekrój go zmniejsza.
- Temperatura w metalach zwykle podnosi opór, więc rozgrzany przewód zachowuje się inaczej niż zimny.
- Luźne lub utlenione połączenia potrafią wprowadzić dodatkowy opór większy niż sam odcinek kabla.
- W instalacjach liczy się nie tylko wartość oporu, ale też spadek napięcia i nagrzewanie przewodu.
Czym jest opór i dlaczego w instalacji nie wolno go lekceważyć
Najprościej traktuję opór jako miarę tego, jak mocno przewodnik utrudnia przepływ ładunku. Jednostką jest om, a w fizyce częściej mówi się też o rezystancji. Dla czytelnika remontującego dom, dobierającego przewody albo sprawdzającego przyczynę grzania się gniazdka ważne jest jedno: im większy opór, tym większe straty energii w postaci ciepła i większy spadek napięcia na odcinku instalacji.
To właśnie dlatego ten sam odbiornik może działać inaczej na krótkim i grubym przewodzie niż na długim, cienkim odcinku prowadzonym przez kilka połączeń. Opór nie jest więc abstrakcyjną liczbą z podręcznika, tylko parametrem, który realnie wpływa na bezpieczeństwo i komfort użytkowania instalacji. Gdy to już jasne, można przejść do czynników, które ten opór budują od podstaw.
Najważniejsze czynniki, które wyznaczają opór przewodnika

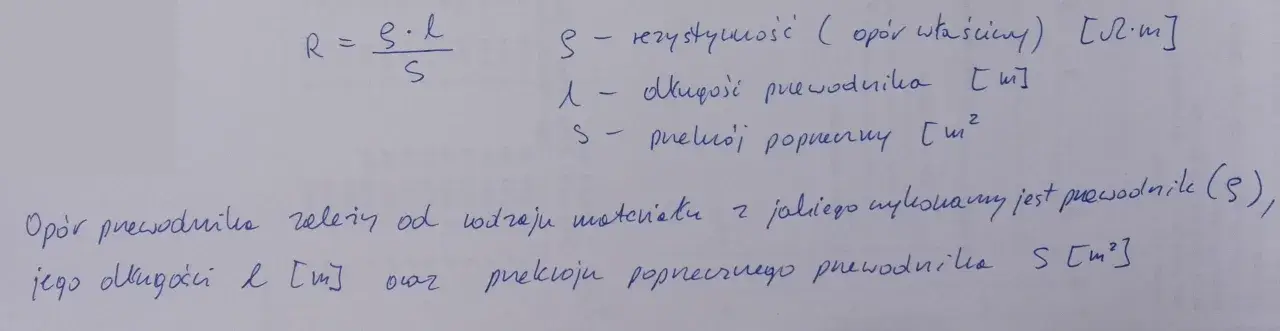

W pierwszym przybliżeniu obowiązuje zależność R = ρL/A, gdzie ρ to opór właściwy materiału, L to długość przewodnika, a A to pole jego przekroju. To bardzo praktyczny wzór: jeśli długość rośnie, opór rośnie; jeśli przekrój rośnie, opór maleje. Ja zwykle zaczynam właśnie od tej trójki, bo ona najczęściej wyjaśnia 80 procent problemów z przewodami.
| Czynnik | Co robi z oporem | Co to oznacza w praktyce |
|---|---|---|
| Długość przewodu | Zwiększa opór proporcjonalnie | Dłuższa trasa kabla to większe straty i większy spadek napięcia |
| Przekrój przewodu | Zmniejsza opór, gdy rośnie powierzchnia przewodzenia | Grubszy kabel lepiej znosi większy prąd i mniej się nagrzewa |
| Materiał | Zmienia opór właściwy | Miedź i aluminium zachowują się inaczej mimo podobnego wyglądu przewodu |
| Temperatura | W metalach zwykle podnosi opór | Rozgrzana instalacja ma gorsze warunki pracy niż zimna |
| Połączenia i styki | Mogą dodać lokalny, często ukryty opór | Luźny zacisk potrafi grzać się bardziej niż sam kabel |
Warto zapamiętać prostą regułę: podwojenie długości podwaja opór, a podwojenie przekroju zmniejsza go o połowę. To nie jest drobny detal, tylko podstawa doboru przewodów. Najbardziej praktyczne pytanie brzmi jednak, który z tych czynników robi największą różnicę w realnych materiałach, a nie tylko w wzorze.
Miedź, aluminium i inne materiały nie zachowują się tak samo
W budownictwie i instalacjach domowych najczęściej spotkasz miedź, bo ma bardzo niski opór właściwy i dobrze sprawdza się w typowych warunkach pracy. Aluminium też jest popularne, ale przy tym samym przekroju ma większy opór, więc zwykle trzeba dobrać większą powierzchnię przewodzenia. To dlatego dwie żyły o podobnym wyglądzie mogą zachowywać się zupełnie inaczej pod obciążeniem.
| Materiał | Typowa rezystywność przy 20°C | Co z tego wynika |
|---|---|---|
| Srebro | około 1,59 × 10-8 Ω·m | Świetny przewodnik, ale zbyt drogi do powszechnego użycia w instalacjach |
| Miedź | około 1,68 × 10-8 Ω·m | Standardowy wybór w instalacjach domowych i wielu urządzeniach |
| Aluminium | około 2,82 × 10-8 Ω·m | Lżejsze i tańsze w zastosowaniach energetycznych, ale wymaga większego przekroju |
W praktyce ta różnica jest bardzo konkretna. Dla przewodu miedzianego o przekroju 2,5 mm2 i długości 10 m opór jednego żyłowego odcinka wynosi około 0,07 Ω. Ten sam odcinek z aluminium da już około 0,11 Ω. Przy większych prądach robi się z tego odczuwalna różnica w nagrzewaniu i spadku napięcia, zwłaszcza na długich trasach do garażu, ogrodu albo poddasza. Z materiału wynika jednak nie tylko sam opór, ale też sposób, w jaki przewód reaguje na temperaturę.
Temperatura potrafi zmienić wynik bardziej, niż się wydaje
W metalach opór zwykle rośnie wraz z temperaturą, bo drgania sieci krystalicznej utrudniają ruch elektronów. Dla miedzi w pobliżu temperatury pokojowej można przyjąć w przybliżeniu wzrost rzędu 0,4% na każdy 1°C. To znaczy, że przewód rozgrzany o 50°C może mieć opór wyższy mniej więcej o jedną piątą. W instalacji to już nie jest kosmetyka, tylko realna zmiana warunków pracy.
Jest też ważny wyjątek: nie wszystkie materiały zachowują się tak samo. W półprzewodnikach i w czujnikach typu termistor opór może maleć wraz ze wzrostem temperatury. Dlatego nie wolno mechanicznie przenosić intuicji z jednego typu elementu na drugi. W praktyce budowlanej najczęściej interesują nas jednak przewody metalowe, połączenia i zaciski, a tam wyższa temperatura zwykle oznacza większy opór oraz większe ryzyko dalszego grzania.
Gdy przewód grzeje się pod obciążeniem, często problemem nie jest sam odcinek kabla, tylko słaby styk, utleniony zacisk albo zbyt mały przekrój. I właśnie tu teoria przestaje być szkolna, a zaczyna pomagać przy diagnozie instalacji.
Jak wykorzystać tę wiedzę przy doborze przewodów i diagnostyce problemów
Ja w praktyce zaczynam od pytania: jak długa jest trasa prądu i jak duży prąd ma przez nią płynąć. Jeśli odcinek jest długi, a obciążenie spore, sama miedź o dobrym przekroju bywa ważniejsza niż „nominalna” moc urządzenia. Dla przykładu: odcinek miedziany 2,5 mm2 o długości 10 m ma około 0,07 Ω na jednej żyle, więc w obwodzie tam i z powrotem robi się około 0,14 Ω. Przy prądzie 16 A daje to spadek około 2,2 V i dodatkowe ciepło, którego w praktyce nie da się zignorować.
Na co patrzę w pierwszej kolejności
- Długość trasy - im dalej od rozdzielnicy do odbiornika, tym większa szansa, że trzeba zwiększyć przekrój przewodu.
- Materiał żyły - miedź zwykle daje lepszy margines bezpieczeństwa niż aluminium przy tym samym przekroju.
- Jakość połączeń - luźny zacisk, zgnieciona żyła albo utleniony styk potrafią podnieść opór mocniej niż sam kabel.
- Temperatura pracy - jeśli przewód lub puszka są ciepłe, opór i straty mogą już pracować przeciwko instalacji.
Przeczytaj również: Wewnętrzna linia zasilająca - Jak dobrać przekrój i uniknąć błędów?
Kiedy zwykły pomiar omomierzem nie wystarcza
Wielu osobom wydaje się, że wystarczy zmierzyć omomierzem i sprawa jest zamknięta. To za proste. Zwykły multimetr dobrze wykryje przerwę w obwodzie, ale przy bardzo małych oporach przewodów i styków jego dokładność bywa ograniczona. Do oceny połączeń pod obciążeniem ważniejszy jest czasem pomiar spadku napięcia albo analiza nagrzewania się elementu. Jeżeli coś jest ciepłe tam, gdzie nie powinno, to zwykle sygnał, że opór lokalny jest za duży.
W praktyce budowlanej i instalacyjnej ta wiedza przekłada się na prostą zasadę: nie oszczędza się na przekroju, jakości połączeń i poprawnym doborze materiału. Dopiero potem warto zastanawiać się nad samym odbiornikiem czy zabezpieczeniem nadprądowym. To prowadzi już bezpośrednio do najczęstszych błędów, które potrafią zafałszować ocenę całej instalacji.
Najczęstsze błędy, które zniekształcają ocenę oporu
Najbardziej myli mnie zawsze to samo: ktoś patrzy wyłącznie na jeden parametr, a pomija resztę układu. W elektryce to zwykle kończy się fałszywym wnioskiem. Jeśli przewód jest „gruby”, nie znaczy jeszcze, że instalacja ma mały opór w całym torze. Jeśli materiał jest dobry, nie znaczy jeszcze, że połączenia nie będą przegrzewać się po roku pracy.
- Mylenie oporu z napięciem lub natężeniem prądu.
- Ocenianie przewodu tylko po średnicy, bez uwzględnienia długości trasy.
- Pomijanie jakości styków, zacisków i złączek.
- Zakładanie, że temperatura w praktyce „nie robi różnicy”. Robi, i to wyraźną.
- Porównywanie różnych materiałów wyłącznie po wyglądzie, bez sprawdzenia ich rezystywności.
Jeśli mam wskazać jedną rzecz, którą najłatwiej przeoczyć, są to właśnie połączenia. Dobrze dobrany kabel może pracować poprawnie, a słaby zacisk i tak wprowadzi dodatkowy opór, nagrzewanie i straty. Dlatego ostatni krok to zawsze spojrzenie na instalację jak na cały tor przewodzenia, a nie tylko na sam przewód.
W instalacji najczęściej przegrywa nie sam kabel, tylko jego najsłabszy punkt
Najbardziej praktyczny wniosek jest prosty: opór elektryczny zależy od materiału, długości, przekroju, temperatury i jakości połączeń, ale w domu czy na budowie najczęściej decyduje kombinacja tych czynników, a nie jeden parametr. Jeśli przewód ma się grzać, tracić napięcie albo powodować problemy z pracą odbiornika, zacząłbym od sprawdzenia materiału, trasy, zacisków i obciążenia, a dopiero potem szukałbym bardziej egzotycznych przyczyn.
W dobrze zaprojektowanej instalacji opór nie znika, ale pozostaje pod kontrolą. I właśnie o to chodzi: nie o to, żeby go „wyzerować”, tylko żeby nie dopuścić do sytuacji, w której staje się źródłem strat, przegrzewania albo awarii.
