W instalacji elektrycznej przed licznikiem pracuje element, który ma bardzo praktyczne zadanie: odcina obwód, gdy pojawia się przeciążenie albo zwarcie, i chroni linię zasilającą jeszcze zanim energia trafi do układu pomiarowego. W praktyce wiele osób mówi o zabezpieczeniu zalicznikowym, choć technicznie chodzi o zabezpieczenie przedlicznikowe, czyli aparat po stronie zasilania licznika. W tym tekście pokazuję, jak działa ten element, gdzie go szukać, jak dobrać jego prąd znamionowy i czego nie robić podczas remontu lub zwiększania mocy.
Najważniejsze fakty o zabezpieczeniu przed licznikiem
- Chroni przed przeciążeniem i zwarciem, ale nie zastępuje wszystkich zabezpieczeń w rozdzielnicy.
- Jest plombowane i zwykle podlega zasadom operatora sieci, nie swobodnej ingerencji użytkownika.
- Dobiera się je do mocy przyłączeniowej, liczby faz i przekrojów przewodów, a nie „na zapas”.
- Zbyt mała wartość powoduje częste wyłączenia, a zbyt duża może pogorszyć ochronę instalacji.
- Przy modernizacji instalacji, pompy ciepła, płyty indukcyjnej czy ładowarki EV warto sprawdzić cały układ, a nie tylko sam bezpiecznik.

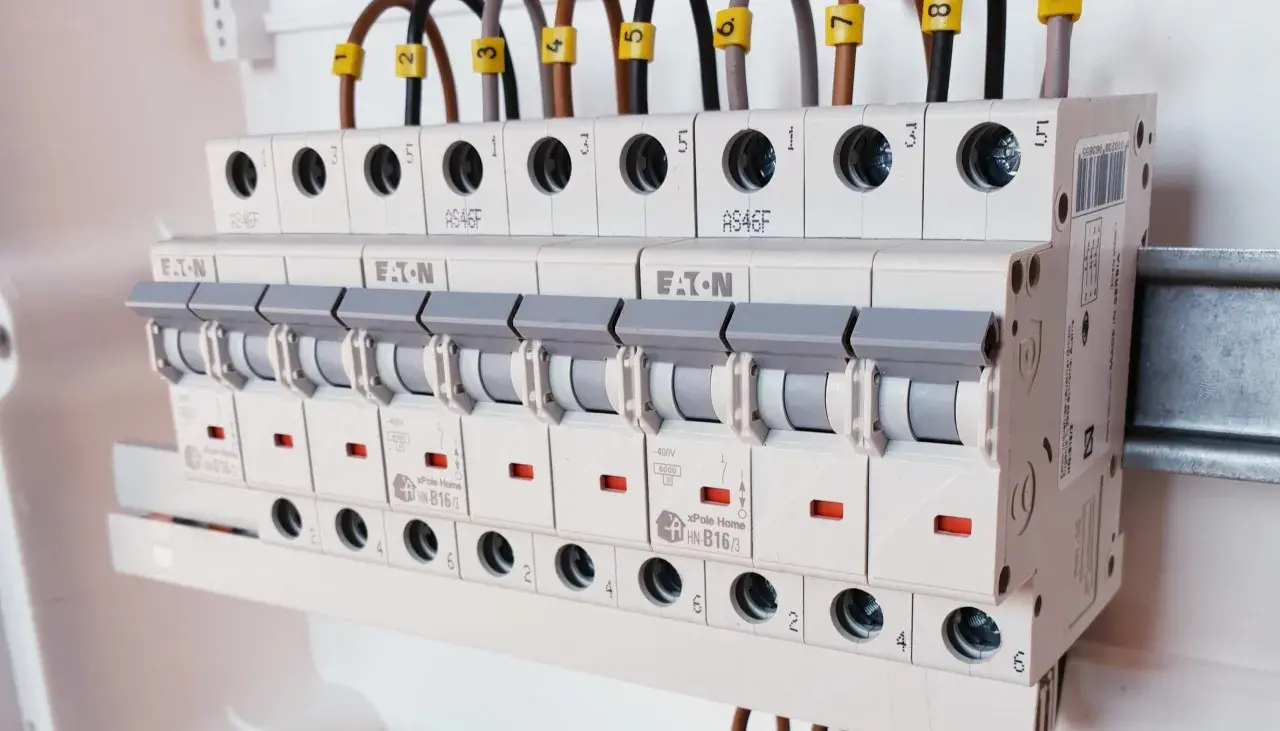

Czym jest i co dokładnie chroni ten element
To zabezpieczenie nadprądowe zainstalowane po stronie zasilania licznika. W praktyce reaguje wtedy, gdy prąd przekroczy dopuszczalną wartość przez dłuższą chwilę albo gdy pojawi się zwarcie, czyli nagły, bardzo duży skok obciążenia.
Najważniejsze jest to, że nie działa „dla wygody”, tylko dla ochrony. Zabezpiecza odcinek zasilający, układ pomiarowy i pośrednio całą instalację odbiorczą. Jeśli ktoś myli je z wyłącznikiem w mieszkaniu, zwykle kończy się to błędnym doborem albo próbą wyłączania prądu w niewłaściwym miejscu.
Ja patrzę na ten element jak na granicę między siecią a instalacją użytkownika. Po jednej stronie jest operator dystrybucyjny, po drugiej odbiorca, a między nimi układ, który musi być dobrze zestrojony z mocą i przewodami. Żeby to rozróżnienie było czytelniejsze, najlepiej zestawić obie strefy obok siebie.
| Cecha | Po stronie przed licznikiem | Po stronie za licznikiem |
|---|---|---|
| Położenie | Od strony sieci zasilającej | W instalacji odbiorczej budynku |
| Główne zadanie | Ochrona odcinka zasilania i układu pomiarowego | Ochrona obwodów użytkowych w lokalu lub domu |
| Dostęp | Zwykle ograniczony, często plombowany | Najczęściej dostępny dla użytkownika |
| W praktyce | Nie traktuje się go jak zwykłego wyłącznika domowego | Można nim odcinać poszczególne obwody lub całą instalację wewnętrzną |
To rozróżnienie ma znaczenie, bo od niego zależy, kto może przy tym pracować i kiedy trzeba wzywać operatora albo elektryka. Skoro to już jasne, trzeba sprawdzić, gdzie taki aparat faktycznie się znajduje.
Gdzie jest zamontowane i kto odpowiada za jego stan
W nowych i modernizowanych instalacjach taki aparat zwykle znajduje się w szafce licznikowej, złączu kablowym albo w innym miejscu wskazanym przez operatora sieci. W budownictwie jednorodzinnym często jest to szafka na granicy posesji lub na zewnątrz budynku, a w zabudowie wielorodzinnej - klatka schodowa, szacht techniczny albo wydzielone pomieszczenie techniczne.
Nie ma tu jednej uniwersalnej lokalizacji, bo układ zależy od warunków przyłączenia i standardu danego OSD. Zasada jest jednak stała: element ma być możliwie blisko licznika, dostępny dla obsługi i zabezpieczony plombą. Jeśli znajduje się na terenie odbiorcy, trzeba chronić go przed uszkodzeniem tak samo uważnie jak sam licznik.
W praktyce oznacza to też jasny podział odpowiedzialności. Użytkownik nie powinien samodzielnie zdejmować plomb ani zmieniać wartości zabezpieczenia, a każda ingerencja przy modernizacji instalacji powinna być wcześniej uzgodniona. Przy okazji remontu to właśnie ten szczegół najczęściej decyduje o tym, czy prace będą proste, czy zamienią się w formalności z operatorem.
Skoro wiadomo już, gdzie ten aparat siedzi, przechodzę do pytania, które z punktu widzenia domu lub firmy jest najważniejsze: jak dobrać jego prąd znamionowy do realnego zapotrzebowania.
Jak dobrać prąd znamionowy do mocy i liczby faz
Tu nie ma miejsca na zgadywanie. Zabezpieczenia nie dobiera się „na zapas”, bo wyższa wartość nie poprawia komfortu, jeśli instalacja i przydział mocy nie są do tego przygotowane. Z drugiej strony zbyt niska wartość potrafi wyłączać zasilanie przy zwykłym gotowaniu, pracy klimatyzacji albo włączeniu kilku urządzeń naraz.
W praktyce operatorzy posługują się orientacyjnymi zestawieniami wartości prądu i odpowiadającej im mocy. Poniższa tabela pokazuje typowe progi spotykane przy przyłączach niskiego napięcia. To nadal orientacja, a nie samowystarczalny projekt, bo liczą się też przekrój przewodów, sposób zasilania i selektywność całego układu.
| Prąd znamionowy | Typowa moc 1-fazowa | Typowa moc 3-fazowa | Gdzie najczęściej się sprawdza |
|---|---|---|---|
| 6 A | 0,5-1,0 kW | 0,5-3,0 kW | Małe obiekty i bardzo lekkie obciążenia |
| 10 A | 1,5-2,0 kW | 3,5-6,0 kW | Niewielkie mieszkania, podstawowe odbiory |
| 16 A | 2,5-3,0 kW | 6,5-10,0 kW | Instalacje o umiarkowanym zużyciu |
| 20 A | 3,5-4,0 kW | 10,5-12,0 kW | Dodatkowe urządzenia grzewcze lub kuchenne |
| 25 A | 4,5-5,0 kW | 12,5-16,0 kW | Typowe domowe obciążenie bez dużych odbiorników |
| 32 A | 5,5-6,0 kW | 16,5-20,0 kW | Częsty punkt odniesienia dla domu z większym poborem |
| 40 A | - | 20,5-25,0 kW | Dom z większą liczbą odbiorników lub mały obiekt usługowy |
| 50 A | - | 25,5-32,0 kW | Warsztat, większy dom, zaplecze techniczne |
| 63 A | - | 32,5-40,0 kW | Obiekt o dużym poborze mocy, często już na granicy prostego przyłącza domowego |
Najczęściej zaczynam od pytania nie „ile amperów chcemy”, tylko „co ma pracować jednocześnie”. Płyta indukcyjna, bojler, pompa ciepła, klimatyzacja i ładowarka samochodu potrafią szybko pokazać, że stary dobór był zbyt ciasny. Wtedy nie wystarcza wymiana jednego aparatu - trzeba sprawdzić całą układankę, łącznie z przewodami i warunkami przyłączenia.
Do takiego doboru przydaje się jeszcze jedno pojęcie: selektywność, czyli tak dobrane zabezpieczenia, żeby przy awarii wyłączył się możliwie najbliższy obwód, a nie cały budynek. To właśnie ta zasada odróżnia poprawnie zaprojektowaną instalację od tej, która „jakoś działa”, ale przy byle przeciążeniu gaśnie wszystko. Z tego punktu łatwo przejść do pytania, co właściwie dzieje się, gdy zabezpieczenie zadziała.
Co oznacza, gdy zabezpieczenie wyłącza zasilanie
Jednorazowe zadziałanie nie musi oznaczać awarii. Czasem wystarczy kilka urządzeń włączonych naraz i wartość graniczna zostaje przekroczona tylko na chwilę. Gorzej, gdy sytuacja powtarza się regularnie albo bez wyraźnego powodu - wtedy zwykle problem leży głębiej.
- Przeciążenie - najczęściej objawia się po dołączeniu zbyt wielu odbiorników, na przykład piekarnika, czajnika i płyty grzewczej jednocześnie.
- Zwarcie - zabezpieczenie wyłącza natychmiast, zwykle po uszkodzeniu przewodu, urządzenia albo po błędzie montażowym.
- Luźne połączenie - bywa podstępne, bo powoduje grzanie, spadki napięcia i czasem pozornie losowe wyłączenia.
- Zły dobór wartości - jeśli aparat jest za słaby, będzie działał zbyt często; jeśli zbyt mocny, przestaje dobrze chronić instalację.
Ja w takiej sytuacji zaczynam od najprostszej diagnostyki: odłączam część odbiorników, sprawdzam, czy problem pojawia się po konkretnym urządzeniu, i dopiero potem szukam głębiej. Jeśli zabezpieczenie jest plombowane, nie próbuję go „na skróty” obejść ani zastępować mocniejszym elementem z przypadkowego sklepu. To nie jest oszczędność, tylko proszenie się o kłopoty.
Warto też pamiętać, że jeśli zadziałanie wynika z problemu po stronie instalacji odbiorcy, samo przywrócenie zasilania bez usunięcia przyczyny niczego nie naprawi. W praktyce awaria wróci przy następnym większym obciążeniu, a czasem skończy się przegrzaniem przewodów lub uszkodzeniem urządzeń. Dlatego ostatni krok dotyczy już nie tylko samej ochrony, lecz także tego, jak mądrze prowadzić remont albo modernizację.
Przy remoncie to właśnie ten element wyznacza granice zmian
Gdy ktoś chce dołożyć pompę ciepła, płytę indukcyjną, warsztat w garażu albo ładowarkę do auta, temat zabezpieczenia przedlicznikowego wraca bardzo szybko. I dobrze, bo to właśnie ono pokazuje, czy istniejący układ ma jeszcze zapas, czy wymaga przebudowy, zwiększenia mocy albo zmiany sposobu zasilania.
Najczęstsze błędy są zaskakująco powtarzalne: wymiana aparatu bez sprawdzenia przekrojów przewodów, traktowanie plombowanego elementu jak prywatnego wyłącznika, zbyt optymistyczne założenie, że „grubszy bezpiecznik rozwiąże problem”, oraz pomijanie formalności przy zmianie przydziału mocy. Ja przy takich pracach zawsze sprawdzam trzy rzeczy naraz: czy instalacja to zniesie, czy operator to dopuści i czy obciążenia mają sens w codziennym użytkowaniu.
- Jeśli planujesz większy pobór mocy, zacznij od przeglądu całego układu z elektrykiem.
- Jeśli zabezpieczenie często wybija, szukaj przyczyny, a nie większej wartości „na oko”.
- Jeśli licznik lub plomby są w strefie operatora, każdą ingerencję uzgadniaj przed pracą.
To podejście oszczędza czas, pieniądze i nerwy, bo eliminuje najdroższe błędy jeszcze przed rozpoczęciem remontu. A dobrze dobrane zabezpieczenie nie jest ozdobą szafki licznikowej - jest jednym z tych elementów, które cicho pilnują, żeby cała instalacja była bezpieczna, przewidywalna i gotowa na realne obciążenia.
