Rozdzielnice niskiego napięcia porządkują zasilanie budynku, chronią instalację przed przeciążeniem i zwarciem oraz ułatwiają późniejszy serwis. W praktyce to właśnie od nich zależy, czy dom, biuro albo mały obiekt usługowy działa bez zbędnych przerw i bez chaotycznie prowadzonych obwodów. W tym tekście wyjaśniam, z czego taka rozdzielnica się składa, jak ją dobrać, jakie normy mają dziś znaczenie i gdzie najczęściej popełnia się kosztowne błędy.
Najważniejsze informacje w skrócie
- To nie jest zwykła skrzynka - dobrze zaprojektowana rozdzielnica decyduje o bezpieczeństwie, selektywności i wygodzie serwisu.
- Dobór zaczyna się od obciążenia i liczby obwodów, a nie od samej wielkości obudowy.
- W domach i małych obiektach najczęściej sprawdzają się rozdzielnice modułowe w wersji natynkowej lub podtynkowej.
- W większych inwestycjach liczą się odporność zwarciowa, podział wewnętrzny, dokumentacja i możliwość rozbudowy.
- Norma PN-EN IEC 61439 wyznacza dziś podstawowe wymagania dla zestawów rozdzielnic i sterownic niskonapięciowych.
- Największy błąd to zbyt mała rezerwa miejsca i brak planu na przyszłe obwody.
Jak działa rozdzielnica w instalacji
Najprościej mówiąc, rozdzielnica zbiera energię z jednego punktu i rozdziela ją na poszczególne obwody w budynku. Dzięki temu osobno zasilasz oświetlenie, gniazda, kuchnię, pompę ciepła, klimatyzację czy automatykę, a awaria jednego obwodu nie musi wyłączać wszystkiego naraz. W dobrze zrobionym układzie selektywność oznacza, że zadziała tylko to zabezpieczenie, które powinno zadziałać, a nie cały tor zasilania.

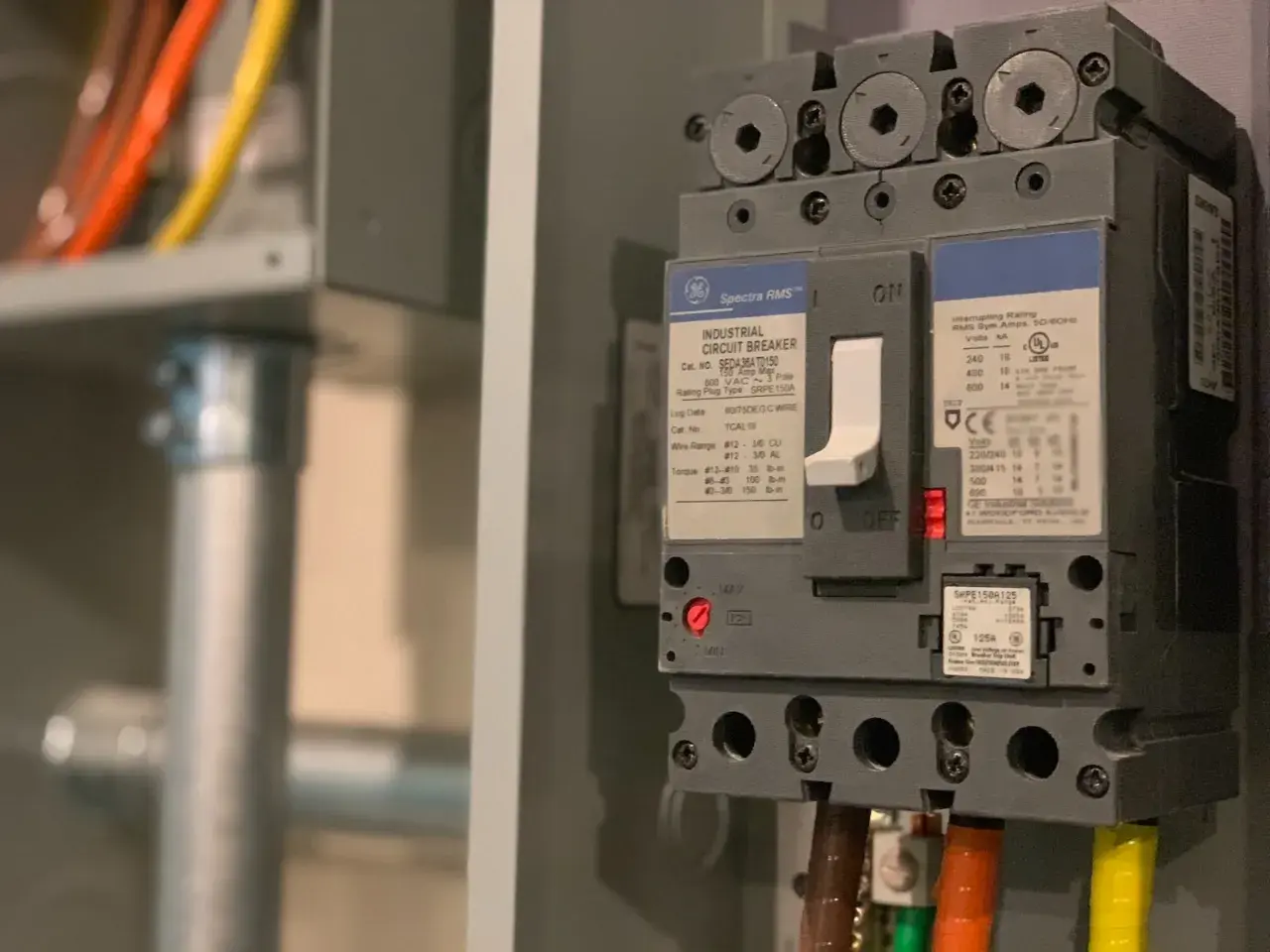

W standardowym zestawie znajdziesz zwykle wyłącznik główny, zabezpieczenia nadprądowe, wyłączniki różnicowoprądowe, ogranicznik przepięć oraz listwy N i PE. Wyłącznik nadprądowy chroni przed przeciążeniem i zwarciem, a różnicówka reaguje na prąd upływu, czyli sytuację, w której część energii „ucieka” z obwodu. Ogranicznik przepięć ma z kolei ograniczyć skutki skoków napięcia, na przykład po wyładowaniach atmosferycznych lub zakłóceniach w sieci.
W praktyce patrzę na rozdzielnicę jak na punkt organizacji całej instalacji: jeśli jest czytelna, opisana i dobrze podzielona, późniejsza eksploatacja staje się prostsza. Gdy ten punkt jest zrobiony przypadkowo, każdy serwis trwa dłużej i kosztuje więcej. Skoro wiadomo już, jaką rolę pełni, warto przejść do najważniejszych wariantów i ich zastosowań.
Jakie są najczęstsze typy i kiedy każdy ma sens
| Typ rozdzielnicy | Gdzie się sprawdza | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Natynkowa | Pomieszczenia techniczne, garaże, piwnice, modernizacje | Łatwy montaż i prosty dostęp serwisowy | Jest bardziej widoczna i gorzej wtapia się w wystrój |
| Podtynkowa | Mieszkania, domy, wnętrza, w których liczy się estetyka | Lepsze wkomponowanie w ścianę i mniejsza ekspozycja obudowy | Wymaga więcej pracy przy przygotowaniu wnęki |
| Wolnostojąca | Biura, sklepy, hale, większe obiekty usługowe i przemysłowe | Duża pojemność i łatwiejsza rozbudowa | Wymaga miejsca i sensownego wydzielenia strefy technicznej |
| Hermetyczna lub zewnętrzna | Wilgoć, kurz, kotłownie, tereny zewnętrzne, obiekty gospodarcze | Lepsza ochrona przed warunkami środowiskowymi | Zwykle jest droższa i większa |
W domach jednorodzinnych i małych lokalach usługowych najczęściej spotyka się rozdzielnice modułowe, zwykle od 24 do 54 modułów. To praktyczny zakres, bo pozwala zmieścić podstawowe zabezpieczenia i zostawić miejsce na przyszłe obwody. W większych obiektach samo „mieści się” nie wystarcza - dochodzą jeszcze podział sekcyjny, odporność zwarciowa i wygodny dostęp do aparatury.
Ja zwykle od razu pytam, czy instalacja ma zostać zamknięta na lata, czy planowana jest rozbudowa. To jedno pytanie zmienia cały dobór, bo rozdzielnica dobrana „na styk” szybko zaczyna przeszkadzać. A kiedy typ jest już wybrany, czas sprawdzić parametry, które naprawdę decydują o tym, czy rozwiązanie będzie dobre w praktyce.
Jak dobrać parametry do domu, biura albo małej hali
Dobór zaczynam od trzech rzeczy: liczby obwodów, przewidywanego obciążenia i warunków otoczenia. Sama wielkość obudowy to za mało, bo dwie rozdzielnice o podobnych wymiarach mogą mieć zupełnie inne możliwości chłodzenia, inne IP i inną odporność na zwarcie. W praktyce najpierw liczę obwody końcowe, potem zostawiam 20-30% rezerwy na przyszłą rozbudowę, a dopiero na końcu dobieram konkretny format obudowy.
W domach i mieszkaniach bardzo często sprawdza się ochrona na poziomie IP30-IP40, pod warunkiem że rozdzielnica stoi w suchym, czystym miejscu. W garażu, kotłowni, piwnicy albo w strefie narażonej na pył i wilgoć sens ma wyższy stopień ochrony, często IP54 albo więcej. Jeśli urządzenie ma pracować na zewnątrz, nie wystarczy myśleć o samej obudowie - trzeba też uwzględnić temperaturę, kondensację i sposób wprowadzenia przewodów.
Ważny jest także prąd znamionowy i odporność zwarciowa. W prostych instalacjach domowych spotyka się zabezpieczenia w okolicach 40-63 A, ale to zawsze zależy od projektu i warunków zasilania. W biurze, sklepie czy małej hali dochodzą już także liczniki energii, styczniki, przekaźniki, moduły sterujące i coraz częściej punkty pod ładowarki lub automatykę budynkową. Gdy pojawia się fotowoltaika, pompa ciepła albo stacja ładowania, projekt trzeba przemyśleć jeszcze dokładniej, bo te elementy zajmują miejsce i zmieniają układ zabezpieczeń.
Warto też pamiętać o uporządkowaniu wnętrza. Szyna DIN porządkuje montaż aparatów modułowych, a osobne listwy N i PE ułatwiają prowadzenie przewodów. Im czytelniejszy układ, tym szybciej później wykrywa się usterkę i tym mniejsze ryzyko pomyłek przy serwisie. To prowadzi wprost do kwestii, która w elektryce nie jest dodatkiem, tylko warunkiem podstawowym: norm i bezpieczeństwa.
Normy i bezpieczeństwo, których nie warto traktować po macoszemu
Podstawowym punktem odniesienia jest dziś seria PN-EN IEC 61439, która określa wymagania dla zestawów rozdzielnic i sterownic niskonapięciowych. W praktyce oznacza to, że nie chodzi już tylko o „złożenie obudowy z aparaturą”, ale o cały zestaw wymagań dotyczących konstrukcji, weryfikacji, nagrzewania, wytrzymałości zwarciowej i oznaczeń. Dla pustych obudów znaczenie ma również norma PN-EN IEC 62208, bo sama skrzynka też musi spełnić określone wymagania.
Zakres napięć, dla których ta grupa norm jest przeznaczona, obejmuje zazwyczaj układy do 1000 V AC i 1500 V DC. To ważne, bo w praktyce rozdzielnice niskonapięciowe pracują nie tylko w mieszkaniach, ale też w obiektach komercyjnych i przemysłowych. W przypadku rozdzielnic przeznaczonych do obsługi przez osoby bez przygotowania technicznego szczególnie istotne są czytelne oznaczenia, zamknięta obudowa, właściwy stopień ochrony i ograniczenie dostępu do części czynnych.
W większych układach dochodzi jeszcze kwestia łuku elektrycznego. To gwałtowne wyładowanie, które może pojawić się podczas zwarcia lub błędnej obsługi i spowodować realne uszkodzenia sprzętu oraz zagrożenie dla człowieka. Dlatego przy większej mocy, większym prądzie zwarciowym i bardziej wymagających obiektach liczy się nie tylko sam dobór aparatów, ale też jakość prefabrykacji, sposób separacji sekcji i dokumentacja potwierdzająca zgodność zestawu.
- Nie wystarczy „dobra marka” obudowy - cały zestaw musi być spójny i zweryfikowany jako całość.
- Nie wolno mieszać przypadkowych aparatów bez sprawdzenia ich współpracy i parametrów pracy.
- Nie można ignorować opisów, bo brak oznaczeń obwodów utrudnia każdy serwis i zwiększa ryzyko błędu.
- Nie warto oszczędzać na ochronie przepięciowej, zwłaszcza tam, gdzie są wrażliwe urządzenia elektroniczne.
Jeśli norma i bezpieczeństwo są już jasne, pozostaje jeszcze najtrudniejsza część z perspektywy inwestora: typowe błędy, które wychodzą dopiero po montażu albo po pierwszym roku użytkowania.
Najczęstsze błędy przy projektowaniu i montażu
- Zbyt mała obudowa - brak miejsca na dodatkowy obwód, ogranicznik przepięć albo przyszłą rozbudowę. To jeden z najdroższych błędów, bo wymusza później wymianę całego układu.
- Brak rezerwy modułów - inwestor po kilku miesiącach dokłada kolejny obwód, a w rozdzielnicy nie ma już miejsca.
- Chaotyczny podział obwodów - razem trafiają obwody krytyczne i mniej ważne, więc awaria wyłącza zbyt dużo.
- Źle dobrany stopień ochrony - sucha obudowa ląduje w wilgotnym pomieszczeniu albo w miejscu narażonym na pył.
- Słabe oznaczenia - opisy są nieczytelne albo w ogóle ich nie ma, co później wydłuża każdą interwencję.
- Brak uwzględnienia nagrzewania - zbyt ciasne upakowanie aparatury bez sensownej rezerwy termicznej.
- Pominięcie przyszłych urządzeń - pompa ciepła, fotowoltaika, rekuperacja, ładowarka EV albo system alarmowy pojawiają się później i zaczynają „dopychać” instalację.
Najbardziej doświadczeni wykonawcy nie planują rozdzielnicy pod dzisiejszy stan, tylko pod najbliższe 3-5 lat użytkowania. To prosty sposób, żeby uniknąć kosztownego rozkuwania ścian, wymiany obudowy i przepinania połowy obwodów. A skoro rozbudowa i jakość wykonania mają tak duże znaczenie, naturalnie pojawia się pytanie o budżet.
Ile kosztuje sensowne rozwiązanie i od czego zależy cena
Cena rozdzielnicy zależy od wielkości, marki, wyposażenia, stopnia ochrony i tego, czy kupujesz samą obudowę, czy kompletny zestaw z aparaturą i montażem. W praktyce największy koszt robi nie plastik ani blacha, tylko osprzęt, prefabrykacja i robocizna. W prostych realizacjach domowych różnica między pustą obudową a gotową, wyposażoną rozdzielnicą bywa większa niż początkujący zakładają na starcie.
| Zakres rozwiązania | Co zwykle obejmuje | Orientacyjny koszt |
|---|---|---|
| Prosta obudowa modułowa | Sam korpus, drzwi, szyna DIN, podstawowe akcesoria | około 150-600 zł |
| Domowa rozdzielnica z aparaturą | Obudowa, zabezpieczenia, różnicówki, SPD, oznaczenia, montaż | około 600-2500 zł |
| Rozwiązanie dla biura lub małego lokalu | Więcej obwodów, lepsza organizacja wnętrza, dodatkowy pomiar, rozbudowa | około 3000-12000 zł |
| Szafa główna lub przemysłowa | Duża liczba obwodów, większa odporność, projekt indywidualny, dokumentacja | od 12000 zł wzwyż |
Do ceny trzeba doliczyć także prace dodatkowe, na przykład przeróbki tras kablowych, oznakowanie obwodów, testy odbiorcze czy elementy automatyki. Dlatego najtańsza oferta nie zawsze wygrywa, a różnica kilku setek złotych potrafi oznaczać zupełnie inny poziom serwisu i przygotowania pod przyszłe potrzeby. Właśnie dlatego ostatni krok przed odbiorem ma tak duże znaczenie.
Co sprawdzić przed odbiorem, żeby instalacja nie zaskoczyła po roku
Przed odbiorem patrzę nie tylko na to, czy wszystko działa, ale też na to, czy instalacja będzie wygodna za rok i za pięć lat. Dobrze przygotowana rozdzielnica to taka, którą można szybko odczytać, bezpiecznie otworzyć i łatwo rozbudować. Jeśli wykonawca zostawia po sobie porządek, to zwykle widać to od razu po kilku detalach.
- Czy obwody są opisane w sposób zrozumiały dla użytkownika, a nie tylko dla montażysty.
- Czy została zachowana rezerwa miejsca na kolejne aparaty i przyszłe obwody.
- Czy zastosowano właściwy stopień ochrony do realnych warunków pomieszczenia.
- Czy układ jest czytelny i pozwala na szybkie odłączenie wybranego obwodu.
- Czy jest dokumentacja z opisem aparatury, układu i podstawowych parametrów.
- Czy wykonano testy działania zabezpieczeń różnicowoprądowych i sprawdzono poprawność połączeń.
Jeśli miałbym zostawić jedną praktyczną radę, byłaby prosta: nie wybieraj rozdzielnicy wyłącznie po liczbie modułów albo cenie obudowy. Najlepsze rozwiązanie to takie, które jest dobrze policzone, opisane i gotowe na rozbudowę. Wtedy instalacja nie tylko działa dziś, ale też nie zaczyna przeszkadzać przy pierwszej zmianie układu domu czy firmy.
