W instalacjach elektrycznych najwięcej problemów rodzi nie sam obwód, tylko sposób jego zachowania po naciśnięciu przycisku. Właśnie tu przydaje się układ dwustanowy: po krótkim impulsie przełącza obciążenie i zostaje w nowym stanie bez ciągłego podawania napięcia na cewkę. W praktyce najczęściej chodzi o przekaźnik bistabilny, stosowany tam, gdzie liczy się wygodne sterowanie i rozsądne zużycie energii.
Najważniejsze informacje o układzie dwustanowym
- Ma dwa stabilne stany i zmienia je dopiero po impulsie sterującym.
- Po przełączeniu nie wymaga ciągłego zasilania cewki, więc w spoczynku nie pobiera energii na podtrzymanie stanu.
- Najczęściej stosuje się go do oświetlenia, sterowania z kilku miejsc, bram, rolet i prostych układów automatyki.
- Warto odróżnić go od rozwiązania monostabilnego, które po zaniku sygnału wraca do stanu wyjściowego.
- Przy doborze kluczowe są: napięcie sterowania, obciążalność styków, typ przycisków i zgodność z osprzętem.
Co oznacza dwustanowość w elektryce
Najprościej mówiąc, chodzi o element albo układ, który potrafi utrzymać dwa wyraźne stany: włączony i wyłączony. Taki mechanizm „pamięta” ostatnie położenie, dopóki nie dostanie kolejnego sygnału. To odróżnia go od zwykłego układu chwilowego, który działa tylko wtedy, gdy trwa sterowanie.
W instalacjach budynkowych spotyka się to przede wszystkim w sterowaniu oświetleniem i automatyką domową. W elektronice cyfrowej analogiczna zasada występuje w przerzutnikach i latchach, czyli elementach przechowujących stan logiczny 0 lub 1. Ja patrzę na to tak: jeśli potrzebujesz pamięci stanu bez ciągłego podtrzymania, właśnie tego typu rozwiązanie ma sens.
To wyjaśnia też, dlaczego ten temat pojawia się zarówno przy prostych przyciskach, jak i przy bardziej rozbudowanych sterownikach. Następny krok to zrozumienie, co dzieje się wewnątrz takiego elementu po naciśnięciu przycisku.
Jak działa układ dwustanowy krok po kroku
W praktyce mechanizm jest prosty, ale wart rozłożenia na części. Najpierw pojawia się krótki impuls sterujący, zwykle z przycisku chwilowego albo z wyjścia automatyki. Ten impuls uruchamia cewkę lub układ elektroniczny, który przestawia styki do drugiego położenia.
Po przełączeniu element nie potrzebuje już energii do utrzymania stanu. To właśnie sedno: impuls zmienia stan, a nie podtrzymuje go. Dzięki temu obwód może pozostać włączony albo wyłączony bez dodatkowego poboru prądu na samą cewkę.
Co dzieje się w klasycznym przekaźniku
W wersji elektromechanicznej impulsem porusza elektromagnes lub mechanizm zapadkowy. Kotwica zmienia położenie styków, a układ zostaje w tej pozycji do kolejnego impulsu. W zależności od konstrukcji może to być jeden impuls do przełączenia między stanami albo osobne wejścia do załączania i wyłączania.
Dlaczego przycisk chwilowy jest tu ważny
Tego typu sterowanie najlepiej współpracuje z przyciskiem monostabilnym, czyli takim, który zamyka obwód tylko na czas nacisku. Jeśli ktoś próbuje zastąpić go zwykłym łącznikiem, szybko pojawiają się błędy logiczne w działaniu. W instalacjach domowych to częsta pomyłka, bo z zewnątrz oba elementy wyglądają podobnie, ale pracują zupełnie inaczej.
Przeczytaj również: Wewnętrzna linia zasilająca - Jak dobrać przekrój i uniknąć błędów?

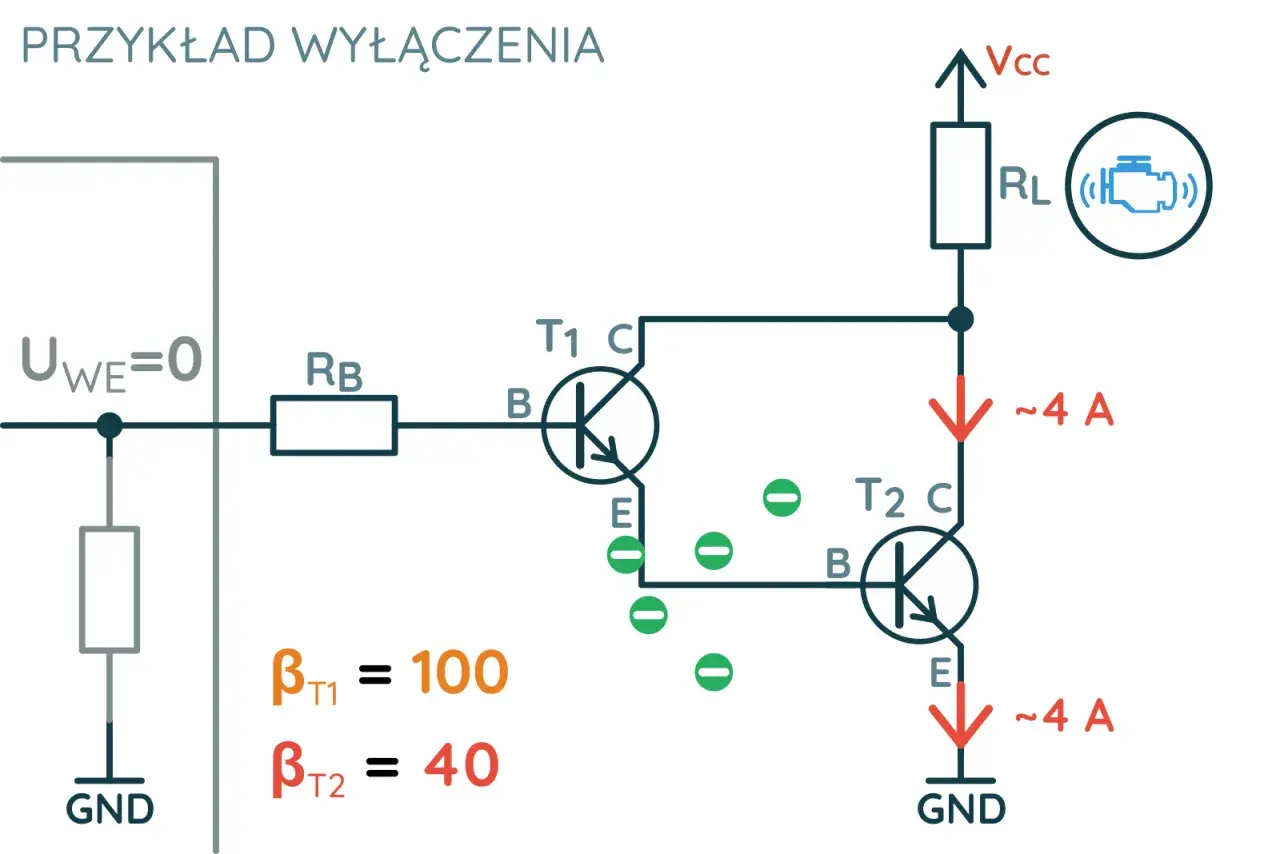

Co trzeba wiedzieć o wersjach elektronicznych
W rozwiązaniach półprzewodnikowych nie ma klasycznej kotwicy ani styków mechanicznych. Stan przechowywany jest przez układ elektroniczny, a zmiana następuje po sygnale sterującym. Takie wersje są cichsze i często trwalsze, ale też bardziej wymagające pod względem zgodności sygnałów i zasilania.
Właśnie dlatego przy doborze nie wystarczy sprawdzić tylko napięcia. Trzeba jeszcze wiedzieć, jak układ ma reagować na impuls, co dzieje się po zaniku zasilania i czy współpracuje z pozostałym osprzętem. To prowadzi wprost do praktycznych zastosowań w domu.
Gdzie taki element sprawdza się najlepiej w domu
Najbardziej oczywiste zastosowanie to oświetlenie sterowane z kilku miejsc. Korytarz, klatka schodowa, garaż, podjazd, ogród czy dłuższy hol to przestrzenie, w których jeden impulsowy punkt sterowania bywa niewystarczający. W takich miejscach układ dwustanowy upraszcza obsługę: każdy przycisk wysyła krótki sygnał, a oświetlenie zmienia stan bez potrzeby prowadzenia skomplikowanego układu przełączników schodowych i krzyżowych.
Drugie popularne zastosowanie to automatyka budynkowa. Przekaźnik tego typu obsłuży bramę, roletę, wentylator, lampę zewnętrzną albo obwód techniczny w rozdzielnicy. Szczególnie dobrze sprawdza się tam, gdzie zależy nam na prostym sterowaniu i ograniczeniu ciągłego poboru mocy przez układ sterujący.
W praktyce widzę jeszcze jedną korzyść: taki układ porządkuje instalację, jeśli projektuje się ją z myślą o kilku scenariuszach użycia. To nie jest rozwiązanie „do wszystkiego”, ale w dobrze dobranym obwodzie potrafi być po prostu wygodniejsze niż klasyczne przełączanie z podtrzymaniem przewodowym.
Czym różni się od rozwiązania monostabilnego
Najwięcej nieporozumień bierze się stąd, że oba rozwiązania potrafią wyglądać podobnie z punktu widzenia użytkownika. Różnica jest jednak fundamentalna: element monostabilny wraca do stanu spoczynkowego, gdy tylko zniknie sygnał sterujący, a układ zatrzaskowy zostaje w ostatnim stanie aż do kolejnego impulsu.
| Cecha | Układ zatrzaskowy | Układ monostabilny |
|---|---|---|
| Stan po impulsie | Zmienia się i zostaje utrzymany | Wraca do pozycji wyjściowej |
| Zużycie energii na podtrzymanie | Bardzo małe lub zerowe w stanie spoczynku | Zwykle wymaga ciągłego zasilania podczas aktywacji |
| Typowe sterowanie | Przycisk chwilowy, impuls z automatyki | Przycisk, sygnał czasowy, blokada awaryjna |
| Najlepsze zastosowanie | Światło, brama, rolety, sterowanie z wielu punktów | Proste reakcje chwilowe, sygnalizacja, zabezpieczenia |
| Ryzyko przy złym doborze | Niezgodność z przyciskami lub napięciem sterowania | Niepożądany powrót do stanu wyjściowego |
Dla użytkownika końcowego różnica jest bardzo praktyczna. Jeśli chcesz jednym naciśnięciem przełączać światło albo urządzenie na stałe, wybierasz rozwiązanie zatrzaskowe. Jeśli potrzebujesz efektu tylko „na czas nacisku”, lepszy będzie układ monostabilny. Ten prosty podział oszczędza sporo błędów już na etapie projektu.
Na tym tle łatwiej też ocenić, kiedy warto inwestować w konkretny model, a kiedy lepiej pozostać przy zwykłym łączniku lub innym typie automatyki.
Jak dobrać model i nie wpaść w typowe pułapki
Dobór zaczynam od trzech rzeczy: napięcia sterowania, rodzaju obciążenia i sposobu, w jaki użytkownik ma wywoływać impuls. W instalacjach domowych spotyka się wersje na 230 V AC, ale też na niższe napięcia, na przykład 12 V lub 24 V. To nie jest detal techniczny, tylko podstawa zgodności całego układu.
Druga sprawa to obciążalność styków. Inaczej dobiera się element do oświetlenia LED, inaczej do klasycznej żarówki, a jeszcze inaczej do silnika, pompy czy rolety. Przy obciążeniach indukcyjnych trzeba być ostrożniejszym, bo prąd rozruchowy i przepięcia są większym wyzwaniem niż sama moc znamionowa.
W praktyce najczęściej spotykane błędy wyglądają tak:
- dobór przycisku, który nie pasuje do logiki sterowania,
- zastosowanie modelu niezgodnego z napięciem cewki,
- ignorowanie podświetlanych przycisków i prądów upływu,
- założenie, że po zaniku zasilania układ zawsze wróci do poprzedniego stanu,
- brak miejsca w rozdzielnicy albo zbyt mała rezerwa na moduł.
Warto też sprawdzić, czy producent dopuszcza współpracę z przyciskami podświetlanymi. To niby drobiazg, ale w niektórych układach właśnie on powoduje losowe przełączanie albo brak pewnej pracy. Jeśli instalacja ma być naprawdę przewidywalna, nie opieram się na domysłach, tylko na zgodności elementów.
Przy montażu nie pomijam jeszcze jednej rzeczy: bezpieczeństwa. Jeśli element pracuje w obwodach 230 V, a do tego steruje większym obciążeniem, najlepiej zlecić podłączenie osobie z uprawnieniami. Błędy w takim układzie nie kończą się tylko niedziałającym światłem, ale mogą oznaczać przegrzewanie styków albo niestabilną pracę całego obwodu.
Kiedy to rozwiązanie naprawdę ma sens i co warto sprawdzić przed montażem
Największy sens widzę tam, gdzie liczy się wygoda obsługi, prosty impuls sterujący i brak potrzeby ciągłego podtrzymywania stanu. Taki układ dobrze pasuje do domu jednorodzinnego, mieszkania po remoncie, garażu, ogrodu i prostych systemów automatyki. W tych miejscach daje czytelne działanie i zwykle upraszcza codzienne użytkowanie.
Zanim jednak kupisz konkretny model, sprawdź cztery rzeczy: napięcie sterowania, typ i liczbę styków, kompatybilność z przyciskami oraz zachowanie po zaniku zasilania. To właśnie te detale decydują, czy układ będzie działał przewidywalnie, czy zacznie sprawiać kłopoty już po pierwszym tygodniu.
Jeśli mam wskazać jedną praktyczną zasadę, to brzmi ona tak: najpierw dopasuj logikę sterowania do realnego użycia, dopiero potem wybieraj konkretny model. Dzięki temu unikniesz przeróbek, zbędnych kosztów i nieporozumień, które w elektryce zwykle wychodzą dopiero po montażu.
