Układ TN-C to rozwiązanie znane głównie ze starszych instalacji i części sieci zasilających. Najprościej: przewód ochronny i neutralny są tu połączone w jeden przewód PEN, więc cała ochrona przeciwporażeniowa działa inaczej niż w nowoczesnych układach z rozdzielonym PE i N. Poniżej wyjaśniam, jak to działa, gdzie jeszcze się je spotyka, jakie ma ograniczenia i na co zwrócić uwagę przy modernizacji.
Najważniejsze informacje o układzie TN-C
- W układzie TN-C jeden przewód PEN pełni jednocześnie funkcję ochronną i neutralną.
- To rozwiązanie spotyka się głównie w starszych budynkach i starszych odcinkach sieci.
- Największym ryzykiem jest przerwanie przewodu PEN, bo może pojawić się niebezpieczne napięcie na metalowych obudowach.
- RCD nie stosuje się w samym TN-C, a dopiero za miejscem rozdziału PEN w układzie TN-C-S.
- Przy modernizacji liczą się: przekrój przewodu, miejsce rozdziału, połączenia wyrównawcze i pomiary.

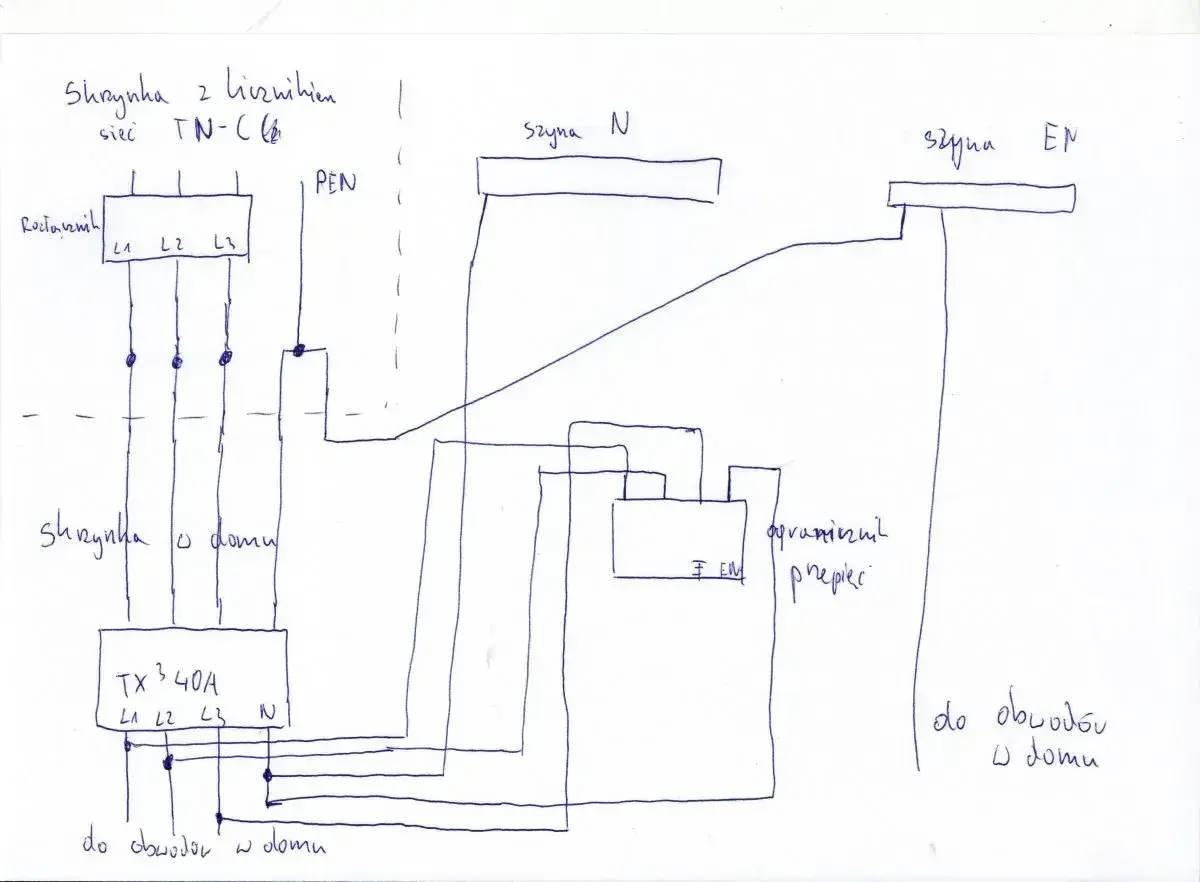

Co oznacza układ TN-C i jak pracuje przewód PEN
W nazwie układu litera T oznacza bezpośrednie uziemienie punktu neutralnego źródła, a N mówi, że części przewodzące dostępne są połączone z tym punktem. Litera C oznacza z kolei, że funkcje przewodu ochronnego i neutralnego są połączone w jednym przewodzie. W praktyce ten wspólny przewód nazywa się PEN.
To ważne, bo PEN nie jest „zwykłą ziemią”. On normalnie przewodzi także prąd roboczy, więc musi być traktowany jak element aktywny całego układu. W klasycznej sieci trójfazowej mamy więc trzy fazy i PEN, a w jednofazowej - przewód fazowy i PEN. W razie uszkodzenia izolacji prąd zwarciowy wraca przez ten sam tor, co pozwala zabezpieczeniom nadprądowym szybko odłączyć zasilanie.
Ja patrzę na ten układ przede wszystkim przez pryzmat ciągłości PEN. Jeśli ten przewód jest poprawnie dobrany, nieprzerwany i zgodnie poprowadzony, układ działa zgodnie z założeniem. Jeśli jednak ktoś go rozłącza, mostkuje przypadkowo albo zmniejsza przekrój bez sprawdzenia warunków, robi się niebezpiecznie. To właśnie prowadzi do kolejnego pytania: gdzie taki układ w ogóle jeszcze występuje.
Gdzie ten układ nadal się spotyka
W Polsce TN-C najczęściej kojarzy się ze starszymi budynkami i starszymi odcinkami sieci, zwłaszcza tam, gdzie instalacja nie przeszła jeszcze pełnej modernizacji. W praktyce spotyka się go w blokach, w starych obiektach usługowych, w części zabudowy przemysłowej oraz w instalacjach, które były wykonywane według dawnych standardów.
Warto też odróżnić instalację wewnętrzną od układu zasilania doprowadzonego do budynku. Czasem sam budynek ma już częściową modernizację, ale od strony zasilania nadal pracuje na wspólnym przewodzie PEN. To właśnie dlatego nie da się ocenić wszystkiego po samym wyglądzie gniazdka. Trzeba spojrzeć na rozdzielnicę, sposób prowadzenia przewodów i miejsce ewentualnego rozdziału.
W nowych obwodach końcowych TN-C nie jest dziś dobrym wyborem. W praktyce projektowej dąży się raczej do TN-S albo do układu TN-C-S z rozdziałem PEN w odpowiednim punkcie. Dzięki temu łatwiej zapewnić ochronę, dodać odpowiednie zabezpieczenia i uniknąć wielu problemów serwisowych. Naturalnym następnym krokiem jest więc porównanie tych układów.
Jak odróżnić TN-C, TN-S i TN-C-S
Najwięcej nieporozumień bierze się stąd, że te trzy układy wyglądają podobnie tylko na pierwszym rysunku. Różnica jest jednak zasadnicza: w TN-C jeden przewód spełnia dwie funkcje, w TN-S funkcje są rozdzielone od początku, a w TN-C-S rozdział następuje w jednym, kontrolowanym punkcie. To właśnie ten punkt decyduje o tym, jakie zabezpieczenia można zastosować dalej.
| Cecha | TN-C | TN-S | TN-C-S |
|---|---|---|---|
| Przewody ochronne i neutralne | Wspólny PEN | Oddzielne PE i N | Najpierw PEN, potem rozdział na PE i N |
| Typowy obszar zastosowania | Stare instalacje i starsze odcinki sieci | Nowe instalacje i obwody końcowe | Modernizacje i część sieci zasilających |
| RCD | Nie stosuje się | Można stosować | Można stosować za punktem rozdziału PEN |
| Główne ryzyko | Przerwanie PEN i napięcie na obudowach | Głównie błędy wykonawcze | Błąd przy rozdziale PEN lub ponowne łączenie PE z N |
| Co trzeba sprawdzić | Ciągłość PEN i przekrój | Jakość połączeń PE | Miejsce rozdziału, uziemienie i układ szyn |
W samym TN-C nie ma miejsca na przypadkowe mieszanie funkcji. Jeśli po rozdziale ktoś znowu połączy PE z N, albo wykona rozdział w złym punkcie, cały układ traci sens. Właśnie dlatego temat bezpieczeństwa jest tu tak ważny i nie da się go sprowadzić do prostego hasła „to tylko stary system”.
Dlaczego ten układ stawia większe wymagania bezpieczeństwu
Największy problem pojawia się wtedy, gdy PEN zostanie przerwany albo jego połączenie stanie się słabe. W takim przypadku metalowe obudowy urządzeń mogą znaleźć się pod niebezpiecznym potencjałem, a użytkownik nie ma żadnej gwarancji, że uszkodzenie zostanie od razu zauważone. To nie jest teoria z podręcznika - to realne ryzyko, które w praktyce decyduje o tym, czy instalacja nadaje się do dalszej eksploatacji bez zmian.
Drugi istotny punkt to zabezpieczenia. W czystym TN-C nie stosuje się wyłączników różnicowoprądowych. Normy IEC 60364 jasno wskazują, że RCD nie wolno używać w samym TN-C, a w TN-C-S wolno go zastosować dopiero po stronie, gdzie PEN został już rozdzielony na PE i N. To wyjaśnia, dlaczego w starych instalacjach nie da się po prostu „dołożyć różnicówki” i uznać sprawy za załatwioną.
Ważny jest też przekrój przewodu. W praktyce przewód PEN musi mieć co najmniej 10 mm² Cu albo 16 mm² Al. Przy mniejszych przekrojach TN-C przestaje być właściwym rozwiązaniem. Do tego dochodzi jeszcze jedna zasada: przewodu PEN nie wolno traktować jak zwykłego elementu do swobodnego rozłączania. Dla ochrony ludzi ma on pierwszeństwo przed funkcją neutralną, więc każda przypadkowa ingerencja podnosi poziom ryzyka. To już prowadzi prosto do tematu modernizacji.
Co sprawdzić przed modernizacją starej instalacji
Jeśli trafiam na instalację opartą na TN-C, zaczynam od prostych, ale konkretnych pytań. Czy w rozdzielnicy jest już rozdział PEN? Jaki ma przekrój przewód zasilający? Czy połączenia wyrównawcze są wykonane poprawnie? Czy instalacja ma sensowny układ szyn PE i N, czy ktoś zrobił mostki „na skróty”? Bez odpowiedzi na te pytania łatwo podjąć złą decyzję.
- Sprawdź miejsce zasilania - rozdział PEN powinien być wykonany możliwie blisko punktu wprowadzenia zasilania do budynku.
- Oceń przekrój przewodów - jeśli przewody są zbyt cienkie, pełny TN-C nie będzie właściwą opcją.
- Zweryfikuj połączenia wyrównawcze - chodzi o metalowe elementy, które trzeba sprowadzić do wspólnego potencjału.
- Nie zakładaj, że sam uziom załatwi problem - uziemienie pomaga, ale nie zastępuje prawidłowego układu ochrony.
- Zrób pomiary po zmianach - bez pomiarów nie wiesz, czy zabezpieczenia zadziałają tak, jak powinny.
Przy remontach łazienek, kuchni czy przy doposażaniu mieszkania w nowe odbiorniki mocy temat robi się jeszcze ważniejszy. Jeśli planujesz RCD, ładowarkę do auta, płytę indukcyjną albo większą przebudowę rozdzielnicy, ja zawsze patrzę najpierw na układ zasilania, a dopiero potem na same urządzenia. W praktyce to właśnie tu najczęściej wychodzi, że stara instalacja wymaga nie kosmetyki, tylko porządnego przeprojektowania.
Jak podejść do instalacji z TN-C bez błędnych skrótów
Najrozsądniejsze podejście jest proste: nie demonizować starego układu, ale też nie udawać, że nic się nie dzieje. TN-C może jeszcze funkcjonować, lecz tylko wtedy, gdy jest rozumiany jako część starszej infrastruktury, a nie wygodny sposób na omijanie modernizacji. Z mojego punktu widzenia najwięcej problemów rodzi się wtedy, gdy ktoś miesza stare nawyki z nowoczesnymi zabezpieczeniami bez sprawdzenia warunków technicznych.
Jeśli instalacja ma zostać używana przez lata, najbardziej sensowny plan to: najpierw identyfikacja układu, potem sprawdzenie przewodu PEN i połączeń, następnie decyzja, czy wystarczy bezpieczny rozdział na TN-C-S, czy lepiej przejść na pełny TN-S. To właśnie ten porządek działa w praktyce i pozwala uniknąć kosztownych poprawek. A jeśli mam zostawić jedną zasadę, to tę: w układach z przewodem PEN bezpieczeństwo zaczyna się od poprawnego rozdziału i pomiarów, nie od samej nazwy systemu.
