Silnik trójfazowy wymaga podłączenia bez zgadywania, bo tu jeden błąd potrafi skończyć się buczeniem, grzaniem albo uszkodzeniem uzwojeń. Ten artykuł pokazuje, jak podłączyć silnik 3 fazowy 5 przewodów w praktyce: od rozpoznania żył, przez wybór układu gwiazda lub trójkąt, aż po pierwszy rozruch i kontrolę poprawności montażu.
Najważniejsze rzeczy, które trzeba ustalić przed podłączeniem
- W instalacji 5-żyłowej silnik zwykle korzysta z trzech faz i przewodu ochronnego, a neutralny pozostaje niewykorzystany.
- Tabliczka znamionowa decyduje o tym, czy silnik ma pracować w gwieździe, czy w trójkącie.
- Kolor izolacji nie wystarcza do identyfikacji przewodów, zwłaszcza po wcześniejszych naprawach.
- Przewód ochronny PE zawsze łączy się z obudową silnika, a nie z przewodem neutralnym.
- Po montażu trzeba sprawdzić kierunek obrotów, prąd pracy i temperaturę obudowy.
Co oznaczają pięć przewodów przy silniku trójfazowym

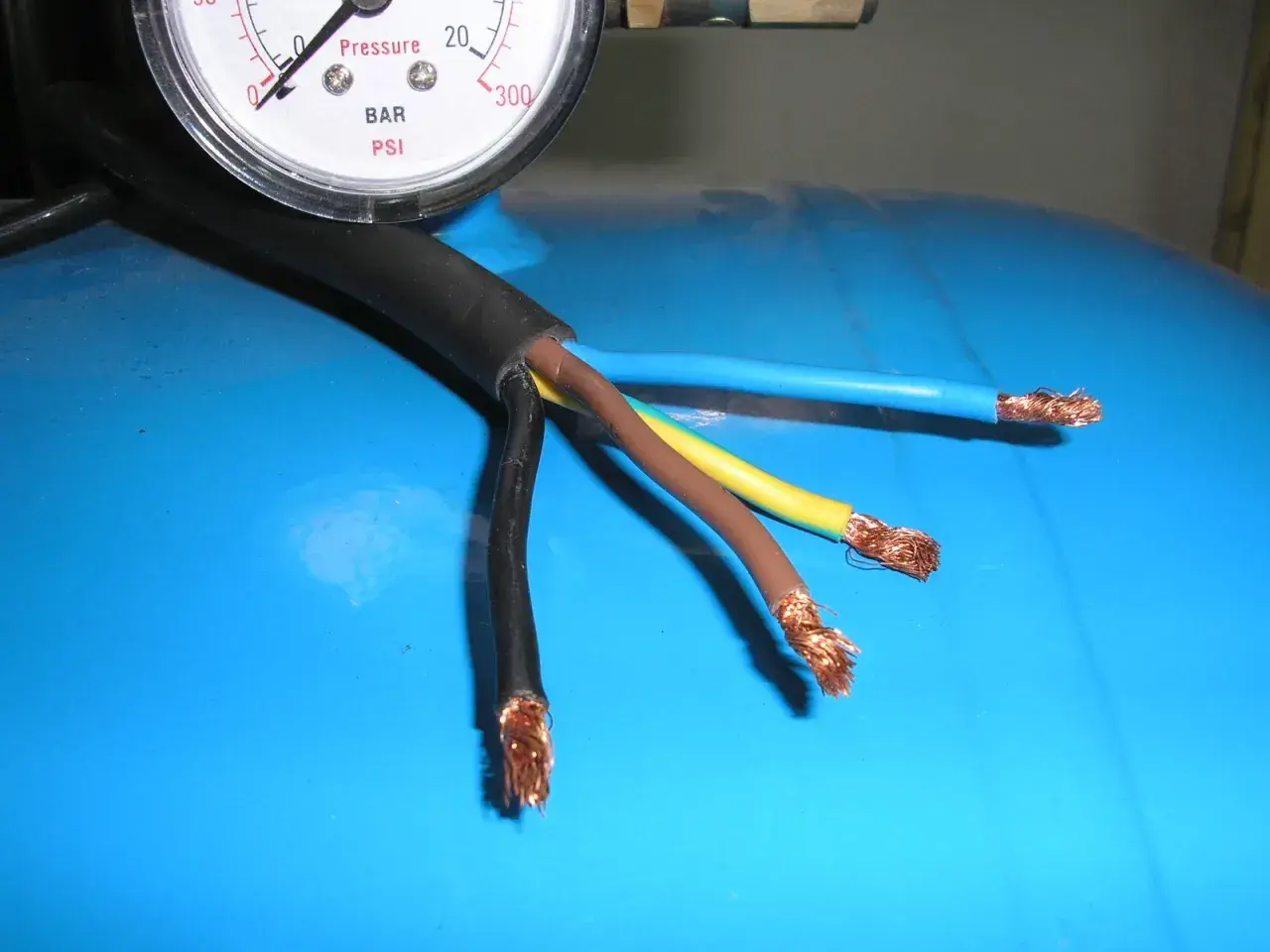

Najczęściej mówimy o przewodzie zasilającym 5-żyłowym: L1, L2, L3, N i PE. Dla samego silnika trójfazowego wykorzystuje się zwykle trzy fazy oraz przewód ochronny, a neutralny nie bierze udziału w pracy uzwojeń. To ważne rozróżnienie, bo wiele osób odruchowo próbuje „zagospodarować” wszystkie żyły, a tu nie ma takiej potrzeby.
| Żyła | Rola | Co z nią zrobić |
|---|---|---|
| L1, L2, L3 | Zasilanie fazowe | Podłączyć zgodnie ze schematem silnika i kolejnością faz |
| PE | Ochrona przeciwporażeniowa | Przykręcić do zacisku ochronnego na obudowie |
| N | Neutralny | Zostawić wolny, chyba że dokumentacja wyraźnie wymaga jego użycia |
Gdy masz 5-żyłowy przewód zasilający
W typowej instalacji warsztatowej lub garażowej pięć żył oznacza po prostu trzy fazy, neutralny i ochronny. Silnik trójfazowy nie potrzebuje neutralnego do samego rozruchu ani do pracy ciągłej, więc ten przewód zwykle zostaje niewykorzystany. Nie wolno natomiast zastępować nim PE ani zwierać go z przewodem ochronnym.
Przeczytaj również: Jak podłączyć woltomierz? Poradnik krok po kroku
Gdy z silnika wychodzi pięć żył
Tu trzeba uważać jeszcze bardziej, bo pięć przewodów nie zawsze oznacza to samo. Czasem jedna z żył należy do hamulca, czujnika temperatury albo innego elementu pomocniczego, a wtedy bez schematu producenta łatwo pomylić obwody. Ja w takim przypadku nie zaczynam od łączenia, tylko od tabliczki, rysunku na pokrywie puszki i dokumentacji silnika.
Kiedy rozdzielisz te dwa przypadki, montaż robi się dużo prostszy, bo od razu wiesz, czy pracujesz tylko z zasilaniem, czy także z dodatkowymi elementami w silniku.
Jak przygotować montaż, żeby nie wracać do puszki
Ja zawsze zaczynam od tabliczki znamionowej. To na niej jest najważniejsza informacja: napięcie, prąd, sposób połączenia i czasem dodatkowy schemat zacisków. Jeśli silnik ma pracować z sieci 400 V, a na tabliczce widnieje np. 230/400 V, to znak, że sposób połączenia trzeba dobrać świadomie, a nie „na oko”.
Przed podłączeniem sprawdzam też cztery rzeczy, które później oszczędzają najwięcej czasu:
- czy silnik ma standardową puszkę zaciskową z sześcioma wyprowadzeniami,
- czy przewód zasilający ma odpowiedni przekrój do prądu znamionowego i długości trasy,
- czy są tulejki, dławnica i porządne odciążenie kabla,
- czy obudowa ma wyraźny zacisk PE i czy da się go solidnie przykręcić.
Nie ufam samemu kolorowi przewodów, zwłaszcza w maszynach po wcześniejszych naprawach. Zdarza się, że ktoś już kiedyś coś przełożył, dołożył albo skrócił i wtedy jedyny pewny punkt odniesienia to schemat oraz oznaczenia na zaciskach. Jeśli widzę w puszce czujnik termiczny, hamulec albo styki pomocnicze, rozdzielam zasilanie od obwodów dodatkowych od razu, zamiast łączyć wszystko jednym ruchem.
Dopiero po takiej kontroli samo połączenie ma sens, bo wtedy wiadomo, czy silnik ruszy lekko, czy będzie się grzał od pierwszej minuty.
Jak podłączyć silnik krok po kroku do instalacji 5-żyłowej
W praktyce chodzi o uporządkowane, krótkie czynności, a nie o „kombinowanie” przy zaciskach. W instrukcjach producentów, takich jak Wilo, dla bezpośredniego zasilania pojawiają się po prostu trzy żyły zasilające i PE, a przy rozruchu gwiazda-trójkąt dochodzą już konkretne oznaczenia zacisków U1, V1, W1 oraz U2, V2, W2. To dobrze pokazuje, że wszystko zależy od tego, jaki układ ma sam silnik, a nie od liczby żył w kablu zasilającym.
- Odłącz zasilanie i sprawdź brak napięcia na przewodach.
- Otwórz puszkę zaciskową i porównaj oznaczenia z tabliczką znamionową.
- Podłącz przewód ochronny PE do zacisku na obudowie silnika.
- Podłącz L1, L2 i L3 do odpowiednich zacisków zgodnie ze schematem połączeń.
- Jeżeli w kablu jest neutralny, pozostaw go odizolowanego i zabezpieczonego, jeśli nie jest wymagany przez producenta.
- Dokręć wszystkie zaciski, ułóż przewody tak, aby nie były naprężone, i zamknij puszkę.
- Uruchom silnik na krótko i sprawdź kierunek obrotów.
Ważna zasada: przewód ochronny zawsze idzie na korpus, a neutralnego nie łączy się z PE. To nie jest detal, tylko podstawa bezpieczeństwa. Jeśli silnik ma pracować z maszyną o dużej bezwładności, lepiej najpierw wykonać próbę bez obciążenia, bo wtedy łatwiej wychwycić błąd bez ryzyka dla napędu i mechaniki.
Gdy połączenie jest już gotowe, zostaje jeszcze najważniejsza decyzja montażowa, czyli właściwy układ uzwojeń.
Gwiazda czy trójkąt i dlaczego mostki mają znaczenie
Jeśli silnik ma sześć zacisków, układ połączeń nie jest przypadkowy. O tym, czy pracuje w gwieździe czy w trójkącie, decyduje tabliczka znamionowa i schemat przyklejony na pokrywie puszki. Najprościej zapamiętać, że w gwieździe końce uzwojeń łączy się razem, a w trójkącie łączy się je parami.
| Oznaczenie na tabliczce | Typowe zasilanie | Układ pracy | Co to oznacza w praktyce |
|---|---|---|---|
| 230/400 V | 400 V | Gwiazda | Na sieci 400 V silnik pracuje w gwieździe |
| 400/690 V | 400 V | Trójkąt | Na sieci 400 V silnik pracuje w trójkącie |
| 6 wyprowadzeń i rozruch gwiazda-trójkąt | Zależnie od instalacji | Przełączany | Mostki i styczniki muszą odpowiadać schematowi sterowania |
To właśnie tutaj najłatwiej popełnić kosztowny błąd. Zły układ mostków nie zawsze od razu wybije zabezpieczenie, ale bardzo często powoduje buczenie, słaby start albo przegrzewanie. Jak przypomina Tripus, kierunek obrotów zmienia się przez zamianę dowolnych dwóch faz, więc nie trzeba ruszać mostków tylko po to, żeby odwrócić obroty.
Jeżeli mostki są ustawione zgodnie ze schematem, kolejnym krokiem jest wyłapanie typowych pomyłek, zanim silnik zacznie pracować pod obciążeniem.
Najczęstsze błędy, które kończą się buczeniem albo grzaniem
W praktyce serwisowej widzę kilka błędów częściej niż wszystkie inne razem. Co ważne, większość z nich nie wynika ze złej woli, tylko z pośpiechu albo zbyt dużej pewności siebie. Silnik trójfazowy bardzo szybko pokazuje, że coś jest nie tak, więc warto znać objawy, zanim pojawi się dym albo wybijanie zabezpieczenia.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzam w pierwszej kolejności |
|---|---|---|
| Buczenie bez startu | Zły układ mostków, brak jednej fazy, przeciążenie mechaniczne | Zaciski, obecność wszystkich faz i swobodę obrotu napędu |
| Szybkie grzanie obudowy | Nieprawidłowe połączenie, zły dobór zabezpieczenia, zbyt mały przekrój przewodu | Tabliczkę, prąd znamionowy i sposób prowadzenia kabla |
| Wybijanie zabezpieczenia po starcie | Zwarcie, błędne połączenie uzwojeń albo zbyt ciężki rozruch | Izolację przewodów, mostki i obciążenie maszyny |
| Zły kierunek obrotów | Kolejność faz jest odwrotna do wymaganej | Zamieniam miejscami dwie fazy zasilające |
- Nie podłączam N zamiast PE.
- Nie zostawiam luźnych zacisków, bo to prosta droga do grzania styków.
- Nie zmieniam kolejności faz bez sprawdzenia skutków dla maszyny.
- Nie zakładam, że każdy silnik z pięcioma żyłami działa tak samo.
- Nie uruchamiam napędu pod pełnym obciążeniem, jeśli połączenie nie było jeszcze sprawdzone na pusto.
Jeśli po starcie silnik rusza, ale brzmi ciężko albo wibruje bardziej niż zwykle, nie uznaję tego za drobiazg. To często pierwszy sygnał, że połączenie wymaga poprawki albo że mechanika maszyny stawia zbyt duży opór.
Co zapisać po uruchomieniu, żeby kolejny serwis był prostszy
Po udanym montażu robię jeszcze jedną rzecz, która oszczędza sporo czasu przy następnym przeglądzie: zapisuję, jak silnik został podłączony. Wystarczy zdjęcie puszki zaciskowej, zdjęcie tabliczki znamionowej i krótka notatka z informacją o kierunku obrotów oraz o tym, jak ustawione są mostki. To mały detal, ale później bywa bezcenny.
- Zapisz kolejność faz, jeśli silnik musi obracać się w konkretną stronę.
- Zrób zdjęcie mostków przed zamknięciem puszki.
- Oznacz przewód zasilający i przewód ochronny, żeby nie szukać ich przy kolejnym demontażu.
- Po kilkunastu minutach pracy sprawdź temperaturę obudowy i dźwięk łożysk.
- Jeśli napęd pracuje cyklicznie, zanotuj prąd roboczy, żeby mieć punkt odniesienia na przyszłość.
Dobrze wykonany montaż nie kończy się w momencie, kiedy silnik ruszy. Kończy się wtedy, gdy po kilku minutach pracy wiesz już, że połączenie jest zgodne ze schematem, obudowa nie grzeje się nienaturalnie, a instalacja nie wymaga poprawek. Jeśli zapiszesz układ od razu po uruchomieniu, przy następnym serwisie wrócisz do sprawdzonego ustawienia, zamiast zaczynać wszystko od zera.
