Prawidłowe podłączenie woltomierza decyduje nie tylko o samym odczycie, ale też o bezpieczeństwie obwodu. W praktyce najważniejsze są trzy rzeczy: właściwy zakres pomiarowy, poprawne gniazda przewodów i wpięcie równoległe do badanego punktu. Poniżej pokazuję, jak zrobić to krok po kroku, jak odróżnić montaż prostego miernika panelowego od użycia multimetru oraz na co uważać w instalacjach 12 V, 24 V i 230 V.
Najważniejsze zasady, zanim zaczniesz montaż
- Woltomierz podłącza się równolegle do elementu lub odcinka obwodu, nigdy szeregowo.
- Przed pomiarem ustaw właściwy tryb: DC albo AC, oraz zakres wyższy niż spodziewane napięcie.
- W większości mierników czarny przewód trafia do COM, a czerwony do VΩ.
- Przy napięciu stałym polaryzacja ma znaczenie, przy zmiennym zwykle nie.
- Jeśli liczysz na stały montaż w rozdzielnicy albo szafce, sprawdź dopuszczalne napięcie miernika i sposób jego zasilania.
- W obwodach sieciowych 230 V błędy montażowe są już realnym zagrożeniem, więc warto działać zgodnie z dokumentacją konkretnego modelu.
Jak podłączyć woltomierz krok po kroku
Ja zaczynam zawsze od odłączenia zasilania, jeśli tylko układ na to pozwala. Nawet przy prostym montażu łatwo o przypadkowe zwarcie, a przy mierniku panelowym wystarczy jedna pomyłka w przewodach, żeby wynik był fałszywy albo sam moduł dostał za duże obciążenie.
- Wyłącz zasilanie i sprawdź, czy obwód rzeczywiście nie jest pod napięciem.
- Ustal, czy mierzysz napięcie stałe, czy zmienne.
- Ustaw zakres większy niż spodziewana wartość, jeśli nie znasz napięcia z góry.
- Włóż czarny przewód do gniazda COM, a czerwony do VΩ.
- Przyłóż końcówki do dwóch punktów, między którymi chcesz zmierzyć napięcie, czyli równolegle do badanego fragmentu układu.
- W obwodzie DC połącz czarną sondę z minusem lub masą, a czerwoną z plusem.
- W obwodzie AC kolejność sond nie ma znaczenia, ale nadal trzeba uważać, żeby nie dotknęły się nawzajem.
- Odczytaj wynik i dopiero potem odłącz przewody, najlepiej w odwrotnej kolejności niż przy podłączaniu.
Jeżeli na ekranie pojawia się znak minus, najczęściej oznacza to po prostu odwróconą polaryzację w DC. To nie musi być awaria, ale sygnał, że warto sprawdzić punkty przyłożenia sond. Gdy sam sposób pomiaru masz już opanowany, trzeba jeszcze dobrać właściwy typ miernika do konkretnej instalacji.
Różne typy mierników wymagają innego wpięcia
Najwięcej błędów widzę wtedy, gdy ktoś traktuje każdy woltomierz tak samo. Panelowy wyświetlacz LED, multimetr ręczny i miernik do rozdzielnicy mają wspólny cel, ale ich zaciski, zasilanie i ograniczenia potrafią się wyraźnie różnić.
| Typ miernika | Jak się go podłącza | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Multimetr ręczny | Czarny do COM, czerwony do VΩ, pomiar równolegle do punktów obwodu | Diagnostyka, serwis, jednorazowy pomiar | Zły zakres, złe gniazdo i przypadkowe zwarcie końcówek |
| Panelowy woltomierz DC 2-przewodowy | Te same przewody służą zwykle do zasilania i pomiaru | Proste układy 12 V lub 24 V, np. warsztat, samochód, automatyka niskonapięciowa | Musi mieścić się w zakresie producenta, inaczej odczyt będzie błędny albo moduł ulegnie uszkodzeniu |

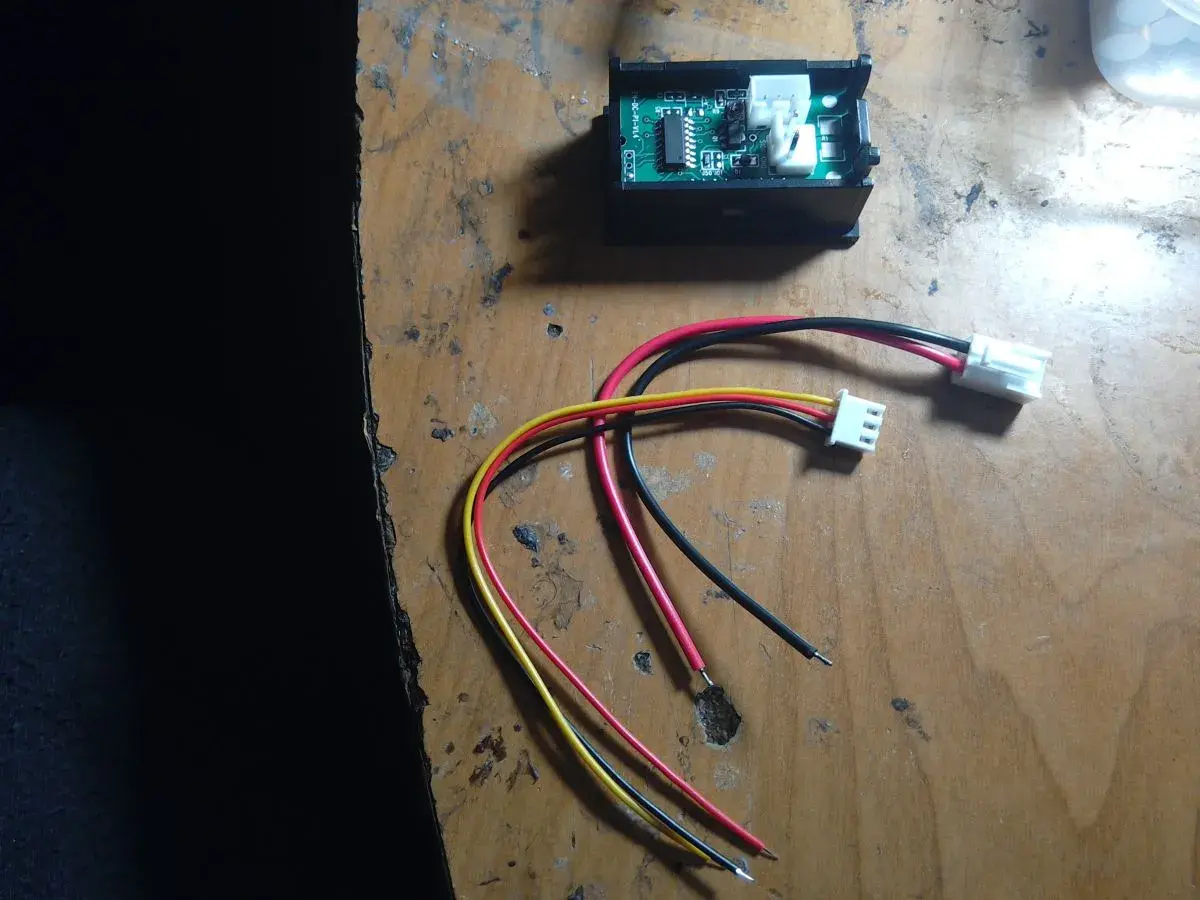

| Panelowy woltomierz DC 3-przewodowy | Osobne przewody zasilania i osobny tor pomiarowy | Gdy chcesz niezależne zasilanie wyświetlacza i pomiar konkretnego punktu | Trzeba pilnować, który przewód jest wspólny, a który tylko zasila elektronikę |
| Miernik do rozdzielnicy lub szafy sterowniczej | Wejście napięciowe podpina się do odpowiednich zacisków zgodnie ze schematem producenta | Instalacje 230/400 V, monitoring obwodów, stały montaż | Tu decydują dopuszczalne napięcia, bezpieczniki i lokalne wymagania montażowe |
W instalacjach o wyższym napięciu nie zgaduję na oko, tylko sprawdzam dopuszczalny zakres bezpośredniego podłączenia. Jeśli obwód przekracza możliwości miernika, stosuje się przekładnik napięciowy albo inne rozwiązanie przewidziane przez producenta. Ta różnica między prostym modułem a aparaturą do rozdzielnicy ma duże znaczenie, bo od niej zależy zarówno dokładność, jak i bezpieczeństwo.
Najczęstsze błędy, które psują odczyt albo uszkadzają miernik
Przy montażu woltomierza nie trzeba wiele, żeby wszystko poszło źle. Dobre wiadomości są takie, że większość problemów powtarza się w kółko i można je wyeliminować jeszcze przed pierwszym uruchomieniem.
- Podłączenie szeregowe zamiast równoległego.
- Wpięcie czerwonego przewodu do gniazda A albo mA, gdy mierzy się napięcie.
- Ustawienie trybu AC zamiast DC albo odwrotnie.
- Pomiar poza zakresem urządzenia, zwłaszcza w tanich modułach panelowych.
- Brak zabezpieczenia przewodów przy stałym montażu, przez co zaciski luzują się po kilku dniach.
- Zbyt długie i słabo poprowadzone przewody, które łapią zakłócenia i rozchwiewają odczyt.
- Próba montażu w obwodzie sieciowym bez sprawdzenia, czy miernik w ogóle jest do tego przeznaczony.
Jeśli miałbym wskazać jeden błąd, który robi największą różnicę, to byłoby to pomylenie gniazd pomiarowych z gniazdami prądowymi. To wygląda banalnie, ale właśnie tak najłatwiej doprowadzić do zwarcia. Gdy ten etap jest opanowany, zostaje już tylko dopasowanie montażu do konkretnej instalacji.
Jak bezpiecznie zamontować miernik w instalacji 12 V, 24 V i 230 V
W praktyce montaż w niskim napięciu wygląda spokojniej, ale to nie znaczy, że można go zrobić byle jak. W samochodzie, przy oświetleniu LED, zasilaczach i prostych układach automatyki najczęściej pracuje się na 12 V lub 24 V DC. Tutaj liczy się głównie poprawna polaryzacja, dobry styk i sensowne poprowadzenie przewodów.
Instalacja niskonapięciowa
Przy 12 V i 24 V najwygodniejsze są mierniki panelowe, które montuje się blisko źródła zasilania lub punktu kontroli. Ja zwracam uwagę na trzy rzeczy: długość przewodów, solidne mocowanie w otworze panelowym i osobne zabezpieczenie obwodu miernika, jeśli producent tego wymaga. W praktyce taki wskaźnik powinien być zamontowany tak, żeby nie wisiał na przewodach i nie przenosił drgań na zaciski.
W samochodzie albo w zabudowie technicznej dobrze działa prosty układ: krótki odcinek przewodu, czytelne oznaczenie plusa i minusa oraz osłonięte połączenia. To drobiazgi, ale właśnie one decydują o tym, czy miernik będzie pokazywał stabilnie przez lata, czy zacznie wariować po pierwszej jeździe albo wibracjach od urządzeń pracujących obok. I to prowadzi nas do obwodów sieciowych, gdzie margines błędu jest znacznie mniejszy.
Przeczytaj również: Jak zamontować lampki na balkonie bez ryzyka uszkodzeń i wiatru
Rozdzielnica i sieć 230 V
Przy 230 V traktuję montaż dużo ostrożniej. Miernik musi być wyraźnie przeznaczony do takiego napięcia, a sposób jego podłączenia powinien wynikać z dokumentacji. W rozwiązaniach przemysłowych trzeba też pilnować ograniczeń bezpośredniego podłączenia, bo czasem sam pomiar jest możliwy, ale dopiero przez odpowiednie zabezpieczenia albo przekładniki napięciowe.
W rozdzielnicy nie łączę przewodów „na próbę”. Zamiast tego sprawdzam opis zacisków, zakres napięcia, wymagane bezpieczniki i zgodność z lokalnymi zasadami montażu. Jeśli układ dotyczy obwodów 230/400 V i nie ma pełnej pewności co do schematu, rozsądniej jest zlecić pracę elektrykowi niż ryzykować uszkodzenie aparatury albo po prostu błędny odczyt. Po takim montażu zostaje już tylko kontrola, czy wszystko działa tak, jak powinno.
Co sprawdzić po uruchomieniu, żeby mieć pewny pomiar
Pierwszy odczyt nie zawsze mówi całą prawdę. Czasem wynik jest poprawny, ale niestabilny przez luźny styk, zbyt długie przewody albo niewłaściwy punkt masy. Ja po uruchomieniu zawsze robię krótki zestaw kontroli, bo to oszczędza późniejszych nerwów.
- Czy wyświetlacz pokazuje napięcie zgodne z trybem DC lub AC.
- Czy w DC znak minus nie pojawia się tylko dlatego, że przewody są zamienione miejscami.
- Czy odczyt nie skacze przy poruszeniu przewodami lub obudową.
- Czy po włączeniu odbiornika napięcie nie spada gwałtownie bardziej, niż wynika to z pracy układu.
- Czy zaciski są dokręcone i nic nie ociera o ostre krawędzie panelu.
- Czy obudowa miernika nie nagrzewa się nienaturalnie i nie ma śladów przeciążenia.
Jeżeli po tych testach wynik nadal wydaje się podejrzany, wracam do początku: sprawdzam zakres, typ napięcia, punkty przyłożenia sond i schemat konkretnego modelu. Tego typu dyscyplina przy montażu naprawdę się opłaca, bo dobrze podłączony woltomierz ma po prostu działać cicho, stabilnie i bez niespodzianek.
