Silnik bezszczotkowy pracuje inaczej niż klasyczny napęd ze szczotkami: to sterownik, a nie mechaniczny komutator, decyduje o tym, które uzwojenie dostaje prąd i w jakiej chwili. Ten tekst wyjaśnia, jak działa silnik bezszczotkowy, z czego się składa i na co zwrócić uwagę przy montażu, żeby napęd startował płynnie, nie grzał się nadmiernie i nie łapał błędów od pierwszego uruchomienia. W praktyce to połączenie elektroniki, mechaniki i chłodzenia, więc sama teoria bez poprawnego osadzenia silnika niewiele daje.
Najważniejsze fakty, które warto mieć przed montażem
- BLDC nie przełącza prądu szczotkami, tylko sterownikiem elektronicznym.
- W środku pracują zwykle trzy fazy stojana i wirnik z magnesami trwałymi.
- Najczęstszy układ sterowania to komutacja sześciostopniowa, czyli przełączanie co 60° elektrycznych.
- Wersja z czujnikami Halla łatwiej startuje pod obciążeniem niż układ sensorless.
- Przy montażu kluczowe są: współosiowość, chłodzenie, prowadzenie przewodów i zgodność ze sterownikiem.
- Większość problemów po uruchomieniu wynika nie z samego silnika, tylko z błędów instalacyjnych.
Jak zbudowany jest silnik BLDC od środka

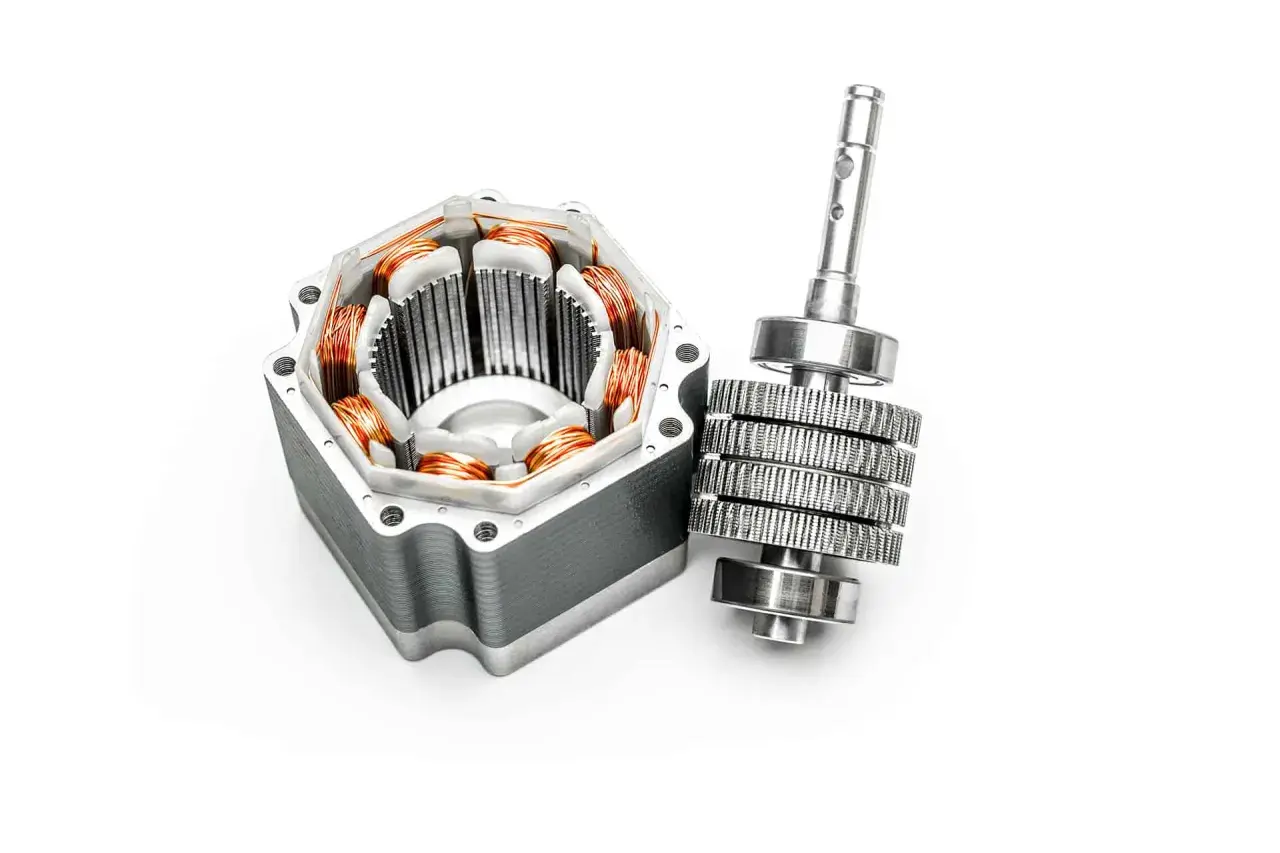

Najprościej mówiąc, BLDC ma stojan z uzwojeniami i wirnik z magnesami trwałymi. W wielu konstrukcjach stojan jest nieruchomy, a wirnik obraca się wokół wału osadzonego na łożyskach. To odwrócenie klasycznego skojarzenia z silnikiem szczotkowym często pomaga zrozumieć, skąd bierze się wyższa kultura pracy i mniejsze zużycie eksploatacyjne.
Nie ma tu szczotek, więc nie ma też tarcia kontaktowego i iskrzenia na komutatorze. Zamiast tego prąd musi być podawany do odpowiednich cewek w odpowiedniej kolejności, a za to odpowiada sterownik. Ja przy takiej konstrukcji zawsze patrzę na trzy rzeczy: geometrię wału, stan łożysk i drogę odprowadzania ciepła, bo to właśnie one najczęściej decydują o trwałości całego napędu.
W praktyce ważne jest jeszcze to, że silnik nie pracuje samodzielnie. W kompletnym układzie liczą się także przewody, czujniki położenia, driver mocy i sposób zamocowania. Sama obudowa może wyglądać solidnie, ale jeśli wał będzie obciążony mimośrodowo albo ciepło nie będzie miało gdzie uciec, cały układ zacznie działać gorzej. Stąd już tylko krok do pytania, jak sterownik wie, kiedy ma przełączyć fazy.
Komutacja robi tu całą robotę
W silniku BLDC obrót nie wynika z jednego ciągłego zasilania, tylko z szybkiego przełączania kolejnych faz. Najczęściej działają trzy fazy oznaczane jako A, B i C, a w prostym układzie w danej chwili zasilane są dwie fazy, podczas gdy trzecia pozostaje w stanie wysokiej impedancji. Tak powstaje obracające się pole magnetyczne, które „ciągnie” wirnik za magnesami.
Najprostsza wersja takiego sterowania to komutacja sześciostopniowa. Każdy pełny cykl elektryczny dzieli się na 6 kroków, a przełączenie następuje co 60° elektrycznych. To wystarcza do zrozumienia zasady pracy i nadal jest bardzo często spotykane w praktyce, zwłaszcza tam, gdzie liczy się prostota i przewidywalność działania.
| Metoda sterowania | Jak rozpoznaje pozycję wirnika | Gdzie sprawdza się najlepiej | Ograniczenia |
|---|---|---|---|
| Sensored | Czujniki Halla, enkoder lub resolver | Start od zera, obciążenie od pierwszego obrotu, precyzyjny rozruch | Więcej elementów, więcej okablowania, większa złożoność instalacji |
| Sensorless | Pomiar siły elektromotorycznej wstecznej, czyli back-EMF | Prostsze napędy, mniejsza liczba elementów w silniku | Słabszy rozruch przy małej prędkości i pod dużym obciążeniem |
Wersja sensorless ma jedną istotną wadę: przy małej prędkości sygnał back-EMF jest zbyt słaby, żeby pewnie określić pozycję wirnika. Dlatego taki napęd nie lubi ruszać „z ciężarem” od zera. Jeśli system ma startować pod obciążeniem albo ma zapewniać moment już przy postoju, sensored bywa rozsądniejszym wyborem. To właśnie ten rytm komutacji trzeba potem zgrać z obrotami, dlatego warto zobaczyć, jak sterownik reguluje prędkość i moment.
Jak sterownik reguluje obroty i moment
Prędkość BLDC najczęściej reguluje się przez PWM, czyli szybkie włączanie i wyłączanie zasilania z odpowiednim wypełnieniem impulsu. Im większe wypełnienie i większy dopuszczony prąd, tym większy moment obrotowy, ale tylko do granicy wyznaczonej przez uzwojenia, elektronikę i chłodzenie. W praktyce dwa identyczne silniki potrafią zachowywać się zupełnie inaczej, jeśli pracują z innym sterownikiem albo mają źle ustawione limity.
W bardziej dopracowanych układach nie chodzi już tylko o samo „włącz i wyłącz”. Spotyka się sterowanie sinusoidalne albo FOC, bo ogranicza pulsacje momentu i hałas. To ważne szczególnie w urządzeniach, które pracują blisko ludzi: w wentylacji, automatyce domowej, elektronarzędziach czy małych napędach mechanicznych. Jeżeli zależy ci na cichej pracy, nie wystarczy dobry silnik. Równie ważny jest algorytm sterowania.
Przy rozruchu sterownik zwykle najpierw ustawia wirnik w znanej pozycji, a dopiero potem przechodzi do właściwej komutacji. W układach sensorless dzieje się to szczególnie ostrożnie, bo przy postoju nie ma jeszcze dość silnego sygnału back-EMF. Jeśli silnik szarpie, nie chce ruszyć albo tylko buczy, problem często leży właśnie w sekwencji startowej, a nie w samym uzwojeniu. Skoro sterowanie jest już jasne, przechodzę do rzeczy, które najbardziej wpływają na powodzenie instalacji.
Co trzeba przygotować przed montażem
Ja przy montażu zawsze zaczynam od dokumentacji sterownika, bo najdroższy błąd to nie mechanika, tylko niezgodność elektryczna. Silnik musi pasować do drivera pod względem napięcia, prądu, liczby par biegunów i rodzaju sprzężenia zwrotnego. Dopiero potem ma sens rozmowa o mocowaniu, osiach i chłodzeniu.
| Obszar | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Wał i sprzęgło | Współosiowość, luzy, obciążenie promieniowe i osiowe | Źle dobrane połączenie skraca życie łożysk i powoduje drgania |
| Chłodzenie | Wolna przestrzeń wokół silnika, przepływ powietrza, brak zabudowy bez wentylacji | BLDC też się grzeje, zwłaszcza pod większym obciążeniem |
| Sterownik i zasilanie | Zakres napięcia, prąd ciągły i szczytowy, typ sygnału z czujników | Nieprawidłowe parametry powodują szarpanie, przegrzewanie albo brak startu |
| Okablowanie | Oddzielenie przewodów mocy od sygnałowych, solidne złącza, ekranowanie | Ogranicza zakłócenia elektromagnetyczne i przypadkowe błędy sterowania |
| Środowisko pracy | Kurz, wilgoć, wibracje, ryzyko kondensacji | Warunki otoczenia wpływają na trwałość zarówno silnika, jak i elektroniki |
W praktyce dobrze zaplanowany montaż oszczędza najwięcej czasu. Jeśli silnik ma pracować w zabudowie, w szafce technicznej albo w ciasnym miejscu, trzeba przewidzieć chłodzenie wcześniej, a nie dopiero wtedy, gdy obudowa zrobi się gorąca. Kiedy ten etap jest zrobiony dobrze, łatwiej wychodzą na jaw błędy, które zwykle ujawniają się dopiero przy pierwszym uruchomieniu.
Najczęstsze błędy przy montażu i uruchomieniu
- Krzywe osadzenie wału lub sprzęgła - nawet niewielka niewspółosiowość przenosi dodatkowe obciążenie na łożyska i zwiększa wibracje.
- Pomylenie przewodów faz - silnik może startować w złą stronę, szarpać albo w ogóle nie wejść na obroty.
- Sensorless przy zbyt dużym obciążeniu startowym - sterownik nie dostaje stabilnej informacji o położeniu wirnika, więc rozruch się nie udaje.
- Źle ustawione parametry sterownika - szczególnie prąd, liczba par biegunów i typ czujników. To drobiazg tylko z pozoru.
- Brak separacji przewodów mocy i sygnałowych - zakłócenia potrafią powodować losowe błędy, które trudno później odtworzyć.
- Za słabe chłodzenie - silnik może pracować poprawnie przez kilka minut, a potem wejść w niebezpieczny zakres temperatury.
Najczęściej widzę nie tyle awarię silnika, ile błąd w instalacji. Objawy są mylące: drgania, hałas, okresowe zatrzymania albo wzrost temperatury. Dlatego po montażu nie zakładam od razu, że „coś jest zepsute”. Najpierw sprawdzam geometrię, parametry i sposób prowadzenia przewodów. Dobrze dobrany BLDC daje przewagę tam, gdzie liczą się częste starty, cicha praca i niski koszt serwisowy, ale nie w każdym układzie jest jedyną rozsądną opcją.
Gdzie BLDC sprawdza się najlepiej, a gdzie bywa przesadą
W budownictwie i wyposażeniu wnętrz silniki bezszczotkowe mają bardzo praktyczne zastosowania: w napędach bram garażowych, rolet, wentylacji, małych pompach, odkurzaczach, elektronarzędziach czy w automatyce domowej. Tam ważne są powtarzalność, kultura pracy i to, że napęd ma działać długo bez częstej obsługi. BLDC dobrze znosi intensywną eksploatację i częste cykle start-stop, co w takich urządzeniach ma realne znaczenie.
Nie zawsze jednak bezszczotkowy napęd jest najlepszym wyborem. Jeśli urządzenie ma pracować prosto, tanio i praktycznie bez regulacji, a kultura pracy nie jest priorytetem, klasyczny silnik szczotkowy nadal może być rozsądniejszy. Różnica nie sprowadza się tylko do ceny zakupu. Trzeba doliczyć sterownik, okablowanie, chłodzenie i czas potrzebny na poprawne uruchomienie. Właśnie dlatego przy planowaniu montażu patrzę nie tylko na moc, ale na cały układ.
Jeśli więc chodzi o wybór w praktyce, BLDC wygrywa tam, gdzie liczy się sprawność, trwałość i kontrola obrotów. W prostych, tanich aplikacjach czasem lepiej postawić na rozwiązanie mniej efektowne, ale łatwiejsze do wdrożenia. Po takim rozróżnieniu zostaje ostatni krok: sprawdzić, czy montaż i rozruch naprawdę trzymają parametry.
Co sprawdzam po pierwszym starcie, zanim zamknę obudowę
- Obrót bez oporu - wał powinien kręcić się płynnie, bez ocierania i bez wyczuwalnych przeskoków.
- Kierunek pracy - muszę mieć pewność, że silnik obraca się zgodnie z założeniem układu.
- Pobór prądu - zbyt wysoki prąd jałowy zwykle oznacza problem z mechaniką, tarciem albo sterowaniem.
- Temperatura po kilku minutach pracy - nagły wzrost ciepła to sygnał, że chłodzenie lub parametry są źle dobrane.
- Reakcja na zmianę obciążenia - napęd powinien utrzymywać stabilną pracę bez niepotrzebnego szarpania.
- Sygnały z czujników - w wersji sensored sprawdzam Halla lub enkoder, a w sensorless obserwuję, czy start jest powtarzalny.
Jeżeli te punkty są w porządku, montaż jest zwykle wykonany poprawnie. W praktyce BLDC nie wybacza niedbałej mechaniki, ale odwdzięcza się bardzo dobrą sprawnością i cichą pracą, pod warunkiem że traktuje się go jako cały układ: silnik, sterownik, zasilanie, chłodzenie i montaż muszą grać razem.
