Montaż różnicówki ma sens tylko wtedy, gdy aparat pasuje do układu instalacji i rodzaju odbiorników. Poniżej pokazuję, jak podłączyć bezpiecznik różnicowy w rozdzielnicy, ale zaczynam od doboru typu i rozmieszczenia przewodów, bo właśnie tam najczęściej pojawiają się błędy. To praktyczny poradnik: bez zbędnej teorii, za to z jasnym rozróżnieniem między RCD, RCBO, typem A i typem AC.
Najpierw dobierz aparat do instalacji, potem sprawdź układ przewodów
- RCD chroni przed prądem upływu, ale nie zastępuje zabezpieczenia nadprądowego.
- 30 mA to standard ochrony dodatkowej ludzi, a 100 lub 300 mA częściej stosuje się jako ochronę przeciwpożarową lub selektywną.
- W domach najczęściej wybiera się 2P dla instalacji jednofazowej i 4P dla trójfazowej.
- Typ A jest dziś bezpieczniejszym wyborem do większości obwodów z elektroniką niż typ AC.
- Neutralny za różnicówką musi iść przez tę samą różnicówkę i nie może mieszać się z innymi obwodami.
- Sam przycisk TEST nie wystarcza po montażu - trzeba jeszcze sprawdzić całą rozdzielnicę i opis obwodów.
Co robi różnicówka, a czego nie załatwia

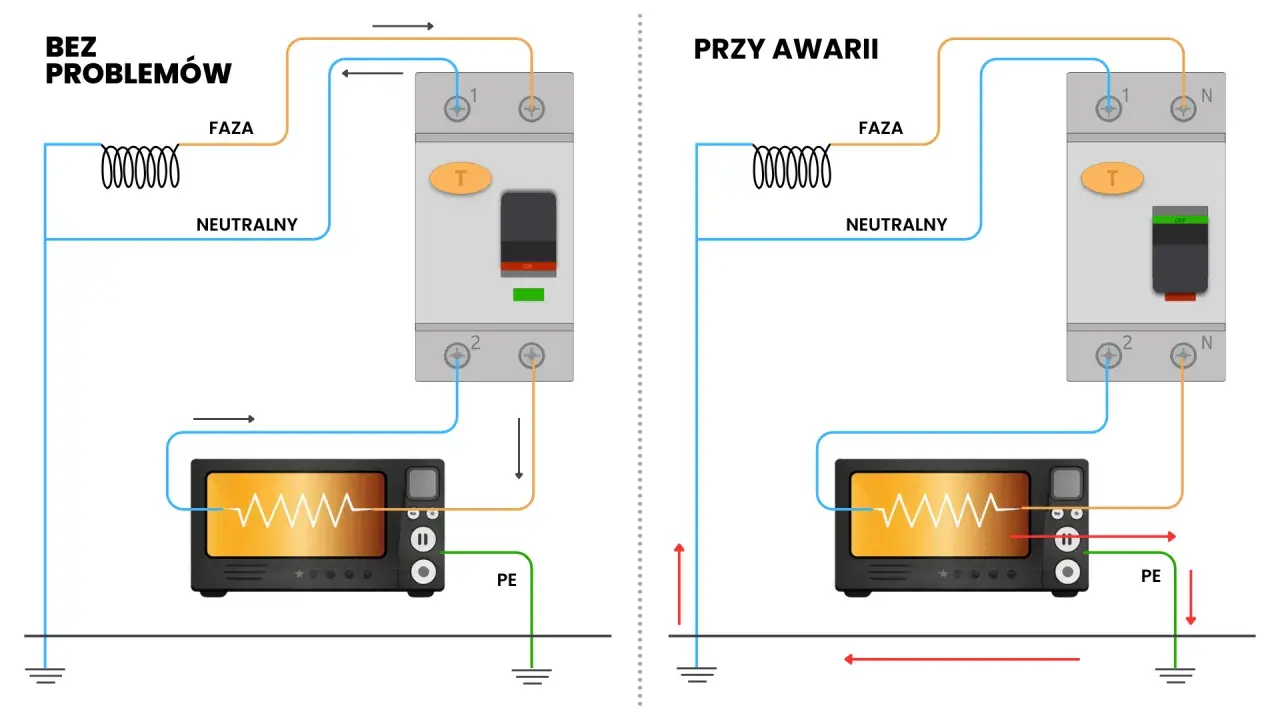

Wyłącznik różnicowoprądowy reaguje na różnicę między prądem wpływającym i wypływającym z obwodu. Jeśli część prądu „ucieka” inną drogą, na przykład przez uszkodzoną izolację albo ciało człowieka, aparat odcina zasilanie. W praktyce to ważna ochrona dodatkowa, ale nie jedyna warstwa bezpieczeństwa.
Ja zawsze podkreślam jedno: różnicówka nie zastępuje wyłącznika nadprądowego. Nie chroni instalacji przed przeciążeniem i zwarciem. Jeśli aparat nie łączy obu funkcji, musi współpracować z osobnym MCB, czyli zwykłym „eską”. Dopiero taki duet ma sens w domowej rozdzielnicy.
W codziennym użytkowaniu najczęściej spotkasz dwa poziomy czułości. 30 mA stosuje się do ochrony ludzi, a wyższe wartości, na przykład 100 mA lub 300 mA, częściej pojawiają się w roli zabezpieczenia selektywnego albo przeciwpożarowego. To ważne rozróżnienie, bo „mocniejsza” różnicówka nie jest automatycznie lepsza do gniazdek czy łazienki. Gdy to już jasne, można przejść do tego, kiedy taki aparat ma w ogóle sens w konkretnej instalacji.
Kiedy montaż ma sens, a kiedy trzeba zmienić układ rozdzielnicy
Nie każda instalacja nadaje się do prostego dołożenia różnicówki. W układach TN-S, TN-C-S po stronie rozdzielonego PE i N oraz w TT taki aparat jest standardowym rozwiązaniem ochronnym. W starym układzie TN-C, gdzie przewód PEN jest wspólny, nie montuje się go „byle gdzie” - najpierw trzeba wykonać prawidłowy rozdział PEN na PE i N.
W praktyce to właśnie tu wiele osób się wykłada. Jeśli neutralne przewody z różnych obwodów są pomieszane, różnicówka zacznie wyzwalać bez wyraźnego powodu. Jeśli przewód ochronny PE przechodzi przez aparat, ochrona przestaje działać tak, jak powinna. A jeśli ktoś próbuje wpiąć RCD w instalację bez analizy całej rozdzielnicy, efekt bywa odwrotny od zamierzonego: częste zaniki zasilania zamiast poprawy bezpieczeństwa.
W instalacjach trójfazowych dochodzi jeszcze jeden warunek: wszystkie fazy i neutralny muszą przechodzić przez ten sam aparat. Tylko wtedy pomiar ma sens. Gdy obwód jest zasilany jedną fazą, sytuacja wygląda prościej, ale zasada pozostaje ta sama - wszystko, co ma być chronione, musi przejść przez to samo urządzenie. To dobry moment, żeby dobrać właściwy model, bo od niego zależy nie tylko bezpieczeństwo, ale też wygoda montażu.
Jak dobrać właściwy aparat do konkretnego obwodu
Przy doborze nie patrzę wyłącznie na cenę. Najpierw sprawdzam typ sieci, liczbę faz, charakter odbiorników i to, czy w rozdzielnicy jest jeszcze miejsce. W domowych instalacjach najczęściej wygrywa kompromis między prostotą a selektywnością. Poniższa tabela pokazuje najpraktyczniejsze warianty.
| Wariant | Kiedy się sprawdza | Typowe parametry | Plusy | Ograniczenia | Orientacyjny koszt samego aparatu |
|---|---|---|---|---|---|
| RCD + osobny MCB | Gdy chronisz kilka obwodów i masz miejsce w rozdzielnicy | 2P lub 4P, 30 mA, 25-63 A | Tańsze, łatwiejsze do rozbudowy | Więcej przewodów, trudniej szybko znaleźć uszkodzony obwód | ok. 80-250 zł |
| RCBO | Gdy chcesz jedną różnicówkę na jeden obwód | 1P+N lub 3P+N, 30 mA, zwykle 6 kA | Oszczędza miejsce i upraszcza diagnostykę | Droższy od zestawu RCD + MCB | ok. 120-350 zł |
| RCD selektywny upstream | Jako aparat główny lub przeciwpożarowy | 100 mA lub 300 mA, często wersja S, 2P lub 4P | Lepsza selektywność z aparatem niższego stopnia | Nie zastępuje ochrony 30 mA dla ludzi | ok. 200-500+ zł |
Do tego dochodzi jeszcze typ wyzwalania. Typ AC obsługuje tylko prądy sinusoidalne, więc ja traktuję go raczej jako wybór do bardzo prostych obwodów. Typ A jest bezpieczniejszym domyślnym rozwiązaniem tam, gdzie pracują zasilacze, pralki, zmywarki, płyty grzewcze czy inne urządzenia z elektroniką. Przy ładowarkach EV, pompach ciepła i niektórych falownikach trzeba już sprawdzić zalecenia producenta, bo czasem potrzebny jest typ F albo B. Gdy model jest dobrany, można przejść do samego montażu.
Jak podłączyć aparat w rozdzielnicy krok po kroku
Ja przy montażu zawsze zaczynam od schematu na obudowie i instrukcji konkretnego modelu. To ważniejsze niż przyzwyczajenie „z poprzedniej rozdzielnicy”, bo producenci różnią się stroną zasilania, układem zacisków i dopuszczalnym kierunkiem montażu. W jednej serii zasilanie idzie od góry, w innej od dołu, a zgadywanie tutaj nie ma sensu.
- Wyłącz zasilanie główne i sprawdź brak napięcia dwubiegunowym miernikiem. Sam próbnik neonowy nie wystarcza.
- Ustal, czy masz model 2P, 4P czy RCBO oraz po której stronie producent przewidział zasilanie.
- Wepnij aparat na szynę TH35 i sprawdź, czy siedzi stabilnie.
- Poprowadź przewód fazowy i neutralny przez ten sam aparat. W układzie trójfazowym przechodzą przez niego wszystkie fazy oraz N.
- Przewód ochronny PE nie przechodzi przez różnicówkę. Trafia bezpośrednio na listwę PE.
- Za wyłącznikiem rozdziel neutralne przewody tylko dla obwodów, które są przez niego chronione. Nie łącz ich z neutralnymi innych RCD.
- Jeśli montujesz zwykły RCD, dołóż osobny wyłącznik nadprądowy dla danego obwodu. Jeśli używasz RCBO, jeden aparat załatwia obie funkcje.
- Dokręć zaciski momentem podanym przez producenta i nie zostawiaj luzu „na wyczucie”.
- Opisz obwód w rozdzielnicy i wykonaj test przyciskiem TEST.
W jednofazowym aparacie kolejność L i N bywa technicznie dopuszczalna, jeśli oba przewody przechodzą przez przekładnik pomiarowy, ale ja i tak trzymam się oznaczeń na obudowie. To ogranicza pomyłki przy serwisie i późniejszej rozbudowie instalacji. W praktyce najlepiej przyjąć jedną zasadę: nie improwizować na zaciskach, tylko zawsze iść za schematem producenta. Właśnie takie drobiazgi decydują o tym, czy różnicówka działa stabilnie, czy zaczyna wyzwalać bez powodu.
Najczęstsze błędy, które powodują wyzwalanie albo brak ochrony
Najwięcej problemów nie wynika z samego aparatu, tylko z błędów montażowych. Z praktyki wiem, że instalacja potrafi działać „prawie dobrze” przez kilka dni, a potem zaczynają się nieprzewidywalne wyłączenia. Poniższa tabela pokazuje, co najczęściej psuje efekt.
| Błąd | Co się dzieje | Jak tego uniknąć |
|---|---|---|
| Wspólny neutralny dla kilku różnicówek | Aparat wyzwala bez widocznej przyczyny | Każdy RCD ma własną listwę N po stronie wyjściowej |
| Przewód PE poprowadzony przez aparat | Utrata prawidłowej ochrony | PE zawsze omija różnicówkę i trafia na listwę ochronną |
| Montaż w niewłaściwym miejscu w układzie TN-C | Aparat nie działa tak, jak powinien | Najpierw rozdział PEN, dopiero potem RCD |
| Typ AC w obwodzie z elektroniką | Ryzyko niepewnej pracy lub niepotrzebnych zadziałań | W większości domowych obwodów wybieraj typ A |
| Brak zabezpieczenia nadprądowego | Ochrona przed przeciążeniem i zwarciem nie działa | RCD łącz z MCB albo zastosuj RCBO |
| Pomylenie strony zasilania | Problemy z działaniem albo z serwisem | Sprawdzaj schemat i oznaczenia na aparacie |
Ja zwykle sprawdzam te punkty w tej samej kolejności: najpierw neutralne, potem PE, potem stronę zasilania, a dopiero na końcu typ aparatu. To skraca diagnostykę o połowę, bo większość usterek wcale nie jest „tajemnicza” - po prostu ktoś pominął jeden z tych kroków. Kiedy instalacja jest już złożona, zostaje ostatnia rzecz, którą wiele osób bagatelizuje.
Po montażu sprawdź nie tylko przycisk test, ale całą ochronę
Samo naciśnięcie przycisku TEST mówi tylko tyle, że mechanizm zadziałał w podstawowym zakresie. To ważny test, ale nie wystarczający, jeśli chcesz mieć pewność, że cała rozdzielnica pracuje poprawnie. Po montażu warto sprawdzić, czy aparat nie wyzwala pod obciążeniem, czy wszystkie obwody są opisane i czy neutralne nie mieszają się między sekcjami.
Jeżeli masz możliwość, zleć też pomiary elektryczne: czas zadziałania, impedancję pętli zwarcia i rezystancję izolacji. To już nie jest kosmetyka, tylko realna weryfikacja bezpieczeństwa. W domu przyjmuję prostą zasadę: przycisk TEST uruchamiaj regularnie, a po większym remoncie lub przebudowie rozdzielnicy zawsze sprawdzaj instalację miernikami.
Jeżeli różnicówka wyzwala bez oczywistego powodu, nie zakładaj od razu, że jest uszkodzona. Najpierw wróć do neutralnych, sprawdź wilgoć w obwodzie, kolejność podłączeń i zgodność typu aparatu z odbiornikami. Dopiero potem wymieniaj sam aparat. Właśnie taka kolejność oszczędza czas, pieniądze i nerwy, a przy instalacjach elektrycznych to ma większe znaczenie niż efektowne skróty.
