Typ układu sieci w budynku decyduje o tym, jak działa ochrona przeciwporażeniowa, gdzie wolno rozdzielić przewód PEN i jakie zabezpieczenia mają sens przy modernizacji. W praktyce najważniejsze jest to, jak rozpoznać układ sieci bez zgadywania i bez opierania się wyłącznie na kolorach przewodów. Poniżej pokazuję prostą kolejność sprawdzeń, typowe układy spotykane w Polsce oraz moment, w którym bez pomiarów nie da się już uczciwie wyciągnąć wniosku.
Najpewniejsza kolejność to dokumenty, oględziny i dopiero potem pomiary
- Najpierw sprawdzam schemat, protokół i oznaczenia w złączu lub rozdzielnicy, bo to daje najszybszą odpowiedź.
- Potem oceniam, czy widać wspólny PEN, czy już osobne przewody PE i N.
- Sam kolor izolacji nie wystarcza, zwłaszcza w starszych instalacjach po przeróbkach.
- TN-S i TT mogą wyglądać podobnie, więc do ich rozróżnienia zwykle potrzebne są pomiary lub dokumentacja.
- RCD pomaga w ochronie, ale nie jest dowodem na konkretny typ sieci.
- Przy modernizacji liczy się nie tylko nazwa układu, ale też to, co wolno zrobić w punkcie rozdziału i jak dobrać zabezpieczenia.
Zacznij od dokumentów, bo one oszczędzają najwięcej czasu
Ja zwykle zaczynam od papierów, bo to najszybsza droga do pewnej odpowiedzi. W budynku najwięcej mówi schemat jednokreskowy instalacji, protokół pomiarów, opis rozdzielnicy głównej oraz warunki przyłączenia od operatora. Jeśli w dokumentacji pojawia się zapis typu TN-C-S albo TT, mam już mocny trop, którego później tylko potwierdzam na miejscu.
- Schemat instalacji pokazuje, czy PEN jest prowadzony do punktu rozdziału, czy od początku są osobne żyły PE i N.
- Protokół z pomiarów często zawiera opis układu pracy sieci i zakres ochrony przeciwporażeniowej.
- Tabliczka opisowa w złączu lub rozdzielnicy bywa krótka, ale czasem wprost podaje typ układu.
- Jeśli budynek był modernizowany etapami, dokument z ostatniego remontu może być bardziej wiarygodny niż stary projekt.
Jeżeli dokumenty nie są spójne, nie traktuję tego jako drobnej rozbieżności. To sygnał, że trzeba przejść do oględzin, bo na tym etapie można jeszcze wychwycić mieszane albo częściowo przerobione rozwiązania.
Rozdzielnica i przewody mówią więcej niż sam kolor izolacji

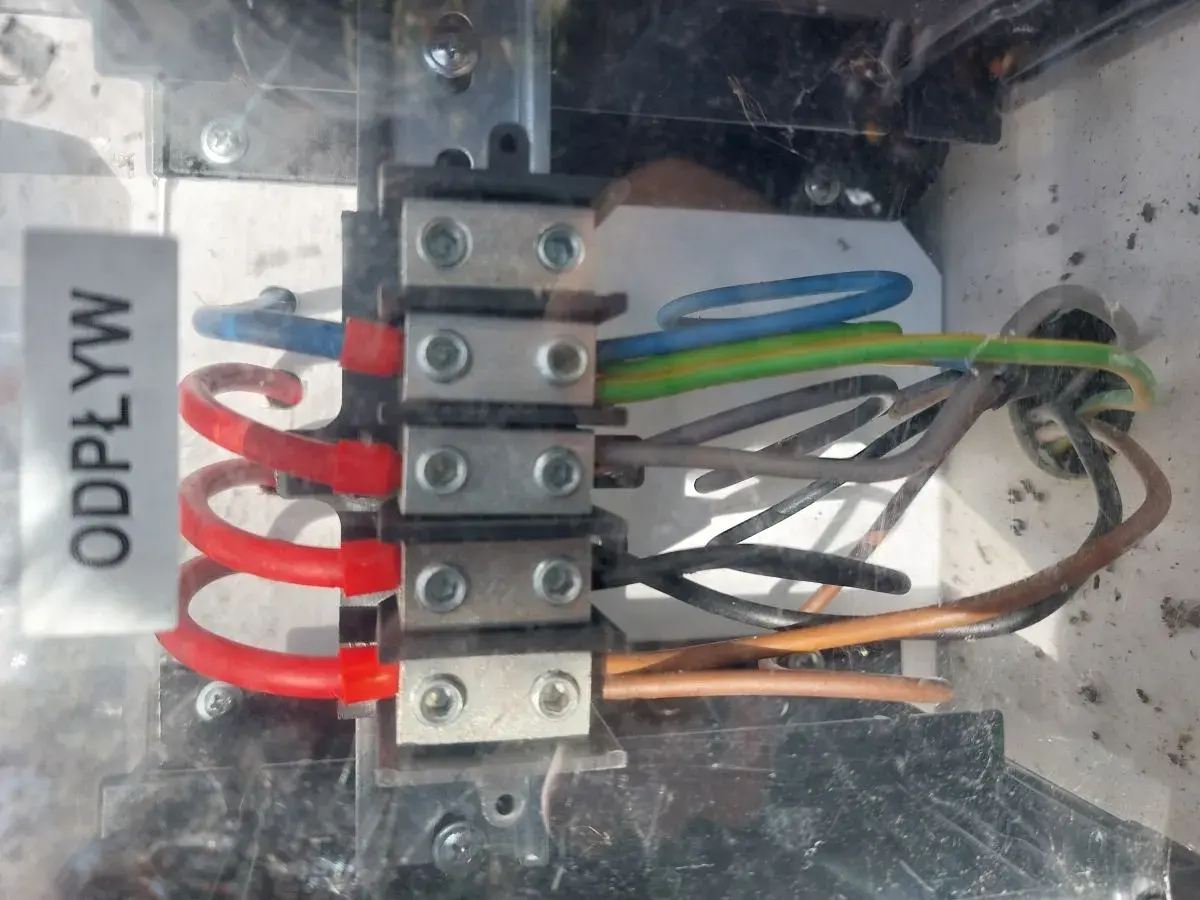

W samej rozdzielnicy szukam przede wszystkim tego, ile żył dochodzi do budynku i czy widać wyraźny punkt rozdziału PEN na PE i N. W praktyce to ważniejsze niż kolor przewodu, bo w starszych instalacjach oznaczenia potrafią być mylące. Zdarza się też, że ktoś wymienił fragment instalacji, a reszta została po staremu i wtedy na oko łatwo wyciągnąć zły wniosek.
- W układzie z PEN zobaczysz wspólny przewód ochronno-neutralny do punktu rozdziału.
- Osobne listwy PE i N w rozdzielnicy sugerują TN-S, TN-C-S po rozdziale albo TT.
- Obecność wyłączników różnicowoprądowych nie przesądza o typie układu, bo RCD może być stosowany w kilku wariantach instalacji.
- Przewód ochronny podłączony do lokalnego uziomu nie oznacza automatycznie TT, bo uziemienie może występować też w TN-C-S.
- Jeżeli widać ślady przeróbek, dokładam oględziny połączeń wyrównawczych i zacisków, bo to tam często wychodzi prawdziwy stan instalacji.
Na tym etapie zwykle widać już kierunek, ale nie zawsze da się odróżnić TN-S od TT tylko na podstawie wyglądu rozdzielnicy. Dlatego dalej porządkuję najczęstsze układy jeden po drugim, żeby nie mylić podobnych rozwiązań.
Jak odróżniam TN-C, TN-S, TN-C-S i TT w praktyce
Tu najłatwiej o pomyłkę, bo dwa układy mogą wyglądać podobnie, a różnią się miejscem uziemienia i sposobem prowadzenia przewodów. W budynkach mieszkalnych i usługowych najczęściej spotykam właśnie te cztery warianty, a IT zostawiam zwykle dla obiektów specjalnych.
| Układ | Co widać w praktyce | Najmocniejsza wskazówka | Na co uważać |
|---|---|---|---|
| TN-C | Jeden przewód PEN pełni funkcję ochronną i neutralną do punktu odbioru. | Brak rozdziału na PE i N przed rozdzielnicą. | Nie myl go z TN-C-S tylko dlatego, że wewnątrz budynku część obwodów została już przerobiona. |
| TN-S | Przewody PE i N są prowadzone osobno od źródła zasilania. | Osobne tory ochronny i neutralny bez wspólnego PEN. | Sam RCD nie jest dowodem, bo może występować także w innych układach. |
| TN-C-S | Do budynku dochodzi PEN, a w punkcie głównym następuje jego rozdział na PE i N. | Widać miejsce rozdzielenia przewodu PEN. | To najczęściej spotykany wariant po modernizacjach, ale poprawność rozdziału trzeba jeszcze potwierdzić pomiarem. |
| TT | PE i N są rozdzielone, a ochrona opiera się na lokalnym uziomie odbiorcy. | Przewód ochronny nie wynika z PEN, tylko z własnego uziemienia obiektu. | TN-S i TT mogą wyglądać podobnie, więc bez dokumentacji łatwo się pomylić. |
| IT | Punkt neutralny jest izolowany lub połączony z ziemią przez dużą impedancję. | Układ spotykany głównie w obiektach specjalnych, nie w typowym domu. | Jeśli pojawia się w budynku mieszkalnym, wymaga bardzo dokładnej weryfikacji projektu. |
Najważniejsze jest to, że samo rozdzielenie PE i N w rozdzielnicy nie wystarcza do pełnej identyfikacji. Taki obraz może dawać zarówno TN-S, jak i TT, a także TN-C-S po rozdziale PEN. Z tego miejsca przechodzę do pomiarów, bo one zamykają temat bez domysłów.
Jak potwierdzić wynik pomiarami, a nie domysłem
Przy okresowej kontroli instalacji elektrycznej, którą GUNB opisuje jako badanie wykonywane co najmniej raz na 5 lat, sprawdza się m.in. stan połączeń, osprzętu, zabezpieczeń, środki ochrony od porażeń, oporność izolacji oraz uziemienia. To ważne, bo właśnie zestaw tych badań pozwala potwierdzić, czy układ został rozpoznany poprawnie i czy nadaje się do dalszego montażu bez przeróbek w ciemno.
- Sprawdzam ciągłość przewodów ochronnych i połączeń wyrównawczych - to pokazuje, czy PE i elementy metalowe mają pewne połączenie z punktem odniesienia ochrony.
- Mierzę impedancję pętli zwarcia - wynik mówi, czy zabezpieczenie zadziała w wymaganym czasie przy zwarciu do części przewodzącej dostępnej.
- W TT sprawdzam rezystancję uziemienia - bez tego nie da się ocenić, czy lokalny uziom zapewnia sensowną ochronę.
- Testuję wyłączniki RCD - ich obecność i poprawny czas zadziałania są ważne, ale nie definiują rodzaju sieci.
- Weryfikuję rezystancję izolacji - to już szersza kontrola stanu instalacji, przydatna szczególnie po modernizacji i przed odbiorem.
Takie pomiary powinien wykonywać elektryk z odpowiednimi kwalifikacjami, bo sama obserwacja rozdzielnicy nie daje jeszcze pełnego obrazu. Jeśli wyniki są niespójne, nie próbuję zgadywać na podstawie jednego miernika albo jednego przewodu, tylko wracam do dokumentacji i układu połączeń.
Najczęstsze pomyłki, które prowadzą do złych decyzji przy montażu
W praktyce błędy powtarzają się zaskakująco często. Najgorsze jest to, że większość z nich nie wygląda groźnie na pierwszy rzut oka, a potem wychodzi dopiero przy odbiorze albo podczas pierwszego testu zabezpieczeń.
- Mylenie TN-C-S z TN-S, bo w rozdzielnicy widać już osobne PE i N.
- Uznawanie obecności uziomu za dowód, że budynek ma TT.
- Wnioskowanie o typie sieci tylko na podstawie koloru przewodów.
- Zakładanie, że RCD zawsze oznacza nową, poprawnie wykonaną instalację.
- Ignorowanie tego, że budynek może mieć układ mieszany po kilku etapach modernizacji.
- Pomijanie połączeń wyrównawczych, choć to one często decydują o skuteczności ochrony.
To właśnie te skróty myślowe najczęściej kończą się błędnym doborem zabezpieczeń albo poprawkami po odbiorze. Kiedy wiem już, czego nie wolno przyjmować za dowód, łatwiej przejść do samego montażu i dobrać rozwiązania do realnego układu.
Co robię po identyfikacji układu przed modernizacją instalacji
Po ustaleniu typu sieci nie kończę pracy na etykiecie w rozdzielnicy. Sprawdzam jeszcze, co ten wynik oznacza dla montażu gniazd, rozdzielnicy, osprzętu nadprądowego, ochrony przeciwprzepięciowej i ewentualnych odbiorników o większym poborze, takich jak płyta indukcyjna, pompa ciepła czy ładowarka do auta. Właśnie tutaj wychodzi różnica między samą identyfikacją a realną przydatnością do pracy.
- W TN-C-S upewniam się, gdzie dokładnie następuje rozdział PEN i czy nie został wykonany zbyt wcześnie albo w nieprawidłowym miejscu.
- W TT traktuję uziemienie i RCD jako elementy podstawowe, a nie dodatek.
- W TN-S sprawdzam, czy nie wprowadzono po drodze zbędnych mostków między PE i N.
- W układach mieszanych rozdzielam zakres prac na to, co można zrobić od razu, i na to, co wymaga głębszej przebudowy.
- Jeśli montaż dotyczy mocniejszego odbiornika, przed startem weryfikuję też zabezpieczenia, przekroje przewodów i stan połączeń wyrównawczych.
To daje mi obraz, czy wystarczy wymiana osprzętu, czy potrzebna jest też korekta połączeń, uziemienia albo całego sposobu prowadzenia ochrony. W budynku najwięcej zyskuje się nie na samym rozpoznaniu nazwy układu, tylko na tym, że od razu wiadomo, co można bezpiecznie montować, a czego nie da się zrobić bez głębszej przeróbki.
Co jeszcze sprawdzam przed zamknięciem tematu
Jeżeli po dokumentach, oględzinach i pomiarach obraz nadal nie jest jednoznaczny, nie zamykam sprawy na siłę. W instalacjach budynkowych najwięcej problemów powstaje wtedy, gdy ktoś miesza typ sieci z układem jednego obwodu albo z wyglądem samej rozdzielnicy. Ja wolę mieć jedną pewną odpowiedź niż trzy „prawdopodobne”.
Przed końcem prac sprawdzam jeszcze, czy opis w rozdzielnicy zgadza się z rzeczywistym połączeniem przewodów, czy zabezpieczenia odpowiadają typowi układu oraz czy punkt rozdziału albo uziemienia nie wymaga poprawy przed odbiorem. To właśnie ten ostatni przegląd decyduje, czy montaż będzie jednorazowy i bezpieczny, czy zamieni się w serię poprawek po pierwszym pomiarze.
Jeśli po tych krokach wszystko się zgadza, można działać bez zgadywania. Jeśli nie, lepiej zatrzymać się na etapie weryfikacji i wezwać elektryka z uprawnieniami, bo przy instalacji elektrycznej pewność jest ważniejsza niż szybka odpowiedź.
