Podłączenie trójfazowe L1 L2 L3 N PE - Zrób to dobrze!

Podłączenie urządzenia do instalacji trójfazowej wymaga czegoś więcej niż rozpoznania kolorów przewodów. Liczy się schemat producenta, dobór kabla i zabezpieczeń oraz to, czy instalacja faktycznie nadaje się do takiego obciążenia. Poniżej wyjaśniam, jak czytać zaciski L1, L2, L3, N i PE, jakie warianty połączeń spotyka się najczęściej oraz gdzie montaż zwykle zaczyna sprawiać kłopoty.

Co oznacza trójfazowe zasilanie w praktyce

W polskich domach i budynkach usługowych zasilanie trójfazowe daje 400 V między fazami i 230 V między fazą a neutralnym. To ważne rozróżnienie, bo urządzenie opisane jako 3N~ 400 V nie działa tak samo jak sprzęt jednofazowy, nawet jeśli oba podłącza się do tego samego punktu zasilania. Największą zaletą trzech faz jest rozłożenie obciążenia, więc takie zasilanie często stosuje się przy płytach, piecach, pompach i sprzęcie warsztatowym.

W nowoczesnym układzie domowym najczęściej spotykam pięć żył: L1, L2, L3, N i PE. L1, L2 i L3 to trzy fazy, N to przewód neutralny, a PE to przewód ochronny. W starszych instalacjach może pojawić się PEN, czyli przewód pełniący dawniej dwie funkcje naraz, ale przy nowym urządzeniu nie traktuję tego jako wygodnego skrótu. Najpierw sprawdzam, czy układ jest zgodny z dokumentacją i czy przewód ochronny jest rzeczywiście wydzielony.

To właśnie dlatego przed montażem zaczynam od tabliczki znamionowej i instrukcji, a dopiero potem patrzę na kolory kabli. Następny krok to rozszyfrowanie zacisków i symboli, bo tam najłatwiej o kosztowną pomyłkę.

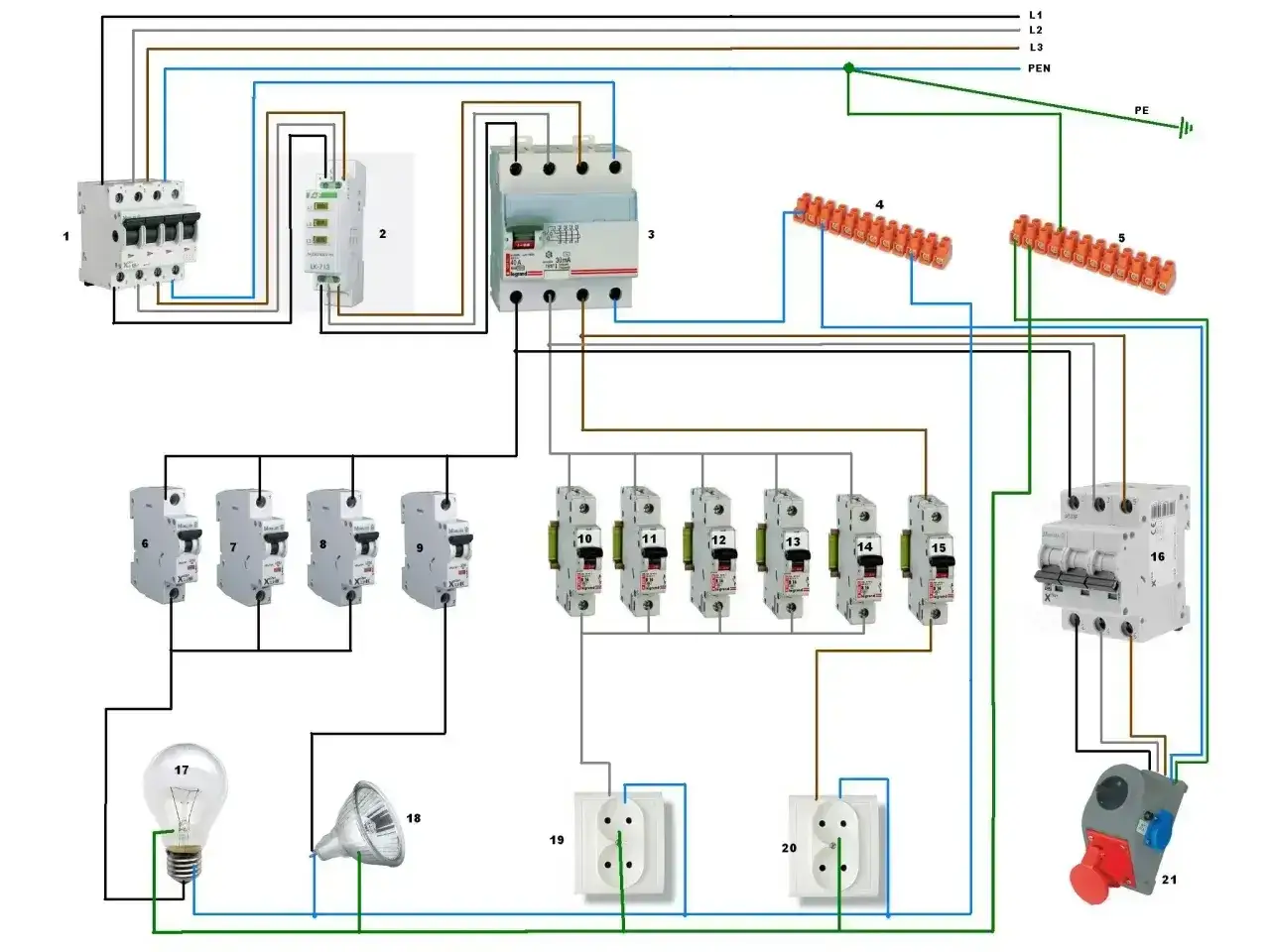

Jak czytać schemat zacisków i kolory przewodów

Na schemacie producent zwykle pokazuje, które mostki trzeba założyć, gdzie podłączyć poszczególne żyły i czy urządzenie ma pracować na jednej, dwóch czy trzech fazach. Kolory w nowej instalacji pomagają, ale nie zastępują opisu zacisków: brązowy, czarny i szary to najczęściej L1, L2 i L3, niebieski oznacza N, a żółto-zielony PE. W starszych instalacjach kolory bywają inne, więc sam wzrok nie wystarcza.

Najważniejsza zasada jest prosta: przewodu ochronnego nie mylę z neutralnym, a neutralnego nie „pożyczam” do innych celów. PE ma chronić obudowę urządzenia, N zamyka obwód roboczy. Jeśli zamienisz je miejscami, urządzenie może działać pozornie poprawnie, ale stracisz podstawową ochronę przeciwporażeniową.

• L1, L2, L3 - trzy fazy zasilające, których kolejność ma znaczenie zwłaszcza przy silnikach, pompach i sprężarkach.
• N - przewód neutralny, potrzebny wielu urządzeniom grzejnym i elektronice sterującej.
• PE - przewód ochronny, zawsze podłączany do zacisku ochronnego i metalowej obudowy.
• Mostki - łączą zaciski zgodnie ze schematem producenta, gdy urządzenie ma pracować na jednej lub dwóch fazach.

Przy urządzeniach z silnikiem po montażu sprawdzam jeszcze kierunek pracy, bo zamiana faz może odwrócić obroty. Gdy schemat jest już jasny, przechodzę do wariantów połączeń, bo nie każde urządzenie wykorzystuje wszystkie trzy fazy w taki sam sposób.

Najczęstsze warianty podłączenia urządzeń do trzech faz

W praktyce spotykam kilka powtarzalnych układów i dobrze je rozróżniać, zamiast zakładać jeden uniwersalny schemat. To samo urządzenie bywa sprzedawane z możliwością pracy w kilku konfiguracjach, a ostateczny wybór zależy od tabliczki znamionowej i instrukcji producenta.

Najczęstszy błąd polega na tym, że ktoś widzi kilka zacisków i uznaje, że trzeba wykorzystać wszystkie. To nieprawda. Czasem urządzenie działa poprawnie na dwóch fazach, a trzecia pozostaje niewykorzystana, czasem mostki są konieczne, a czasem wręcz zabronione. Dlatego nie zgaduję. Po tym etapie sprawdzam jeszcze kabel, gniazdo i zabezpieczenie, bo bez nich nawet poprawny schemat nie da trwałego efektu.

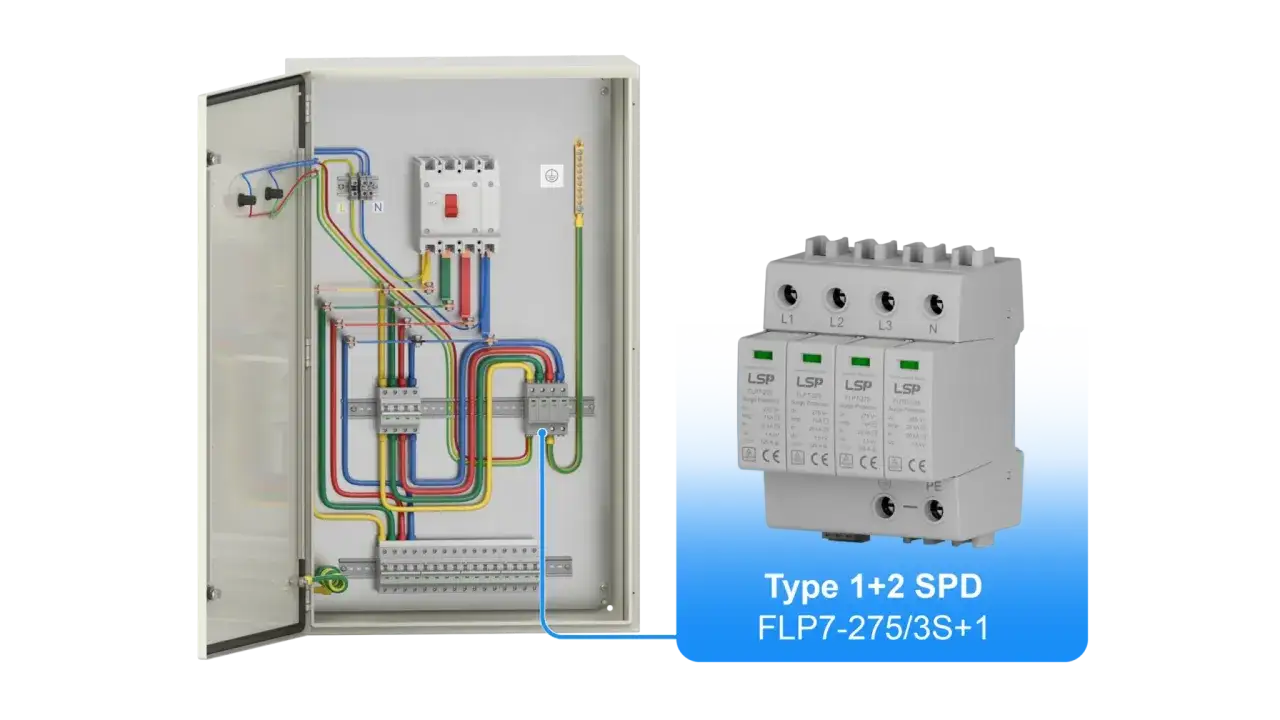

Jak dobrać kabel, gniazdo i zabezpieczenie

W domu najczęściej spotykam gniazda siłowe 16 A, a w warsztatach i przy mocniejszych odbiornikach także 32 A. Sam fakt, że wtyk pasuje mechanicznie, nie wystarcza, bo liczy się jeszcze prąd znamionowy, warunki pracy i to, czy producent urządzenia dopuszcza taki sposób zasilania. W instalacji trójfazowej przewód ma zwykle pięć żył, a przy wielu płytach indukcyjnych spotykanym minimum jest 5x2,5 mm², choć nie traktuję tego jako reguły dla każdego odbiornika.

Dobór kabla zawsze zależy od mocy, długości trasy i sposobu ułożenia. Jeśli przewód biegnie przez ocieplenie, ma dłuższy odcinek albo zasila urządzenie o dużym poborze, przekrój może być większy. Z kolei zabezpieczenie nadprądowe i różnicowoprądowe dobiera się do konkretnego obwodu, a nie „na oko”. W praktyce szczególnie ważne jest to, żeby przewód ochronny był ciągły, a zaciski w rozdzielnicy i w urządzeniu były dobrze dokręcone.

• Gniazdo - musi odpowiadać prądowi znamionowemu urządzenia, najczęściej 16 A albo 32 A.
• Przewód - w układzie 3-fazowym zwykle pięciożyłowy, dobrany do mocy i długości odcinka.
• Zabezpieczenie - dopasowane do obciążenia i całego obwodu, nie tylko do jednego odbiornika.
• Różnicówka - szczególnie ważna tam, gdzie instalacja pracuje w kuchni, garażu lub wilgotnym pomieszczeniu.

Jeśli budynek ma słabszy przydział mocy albo rozdzielnica jest stara, sama wymiana wtyczki nic nie da. Wtedy oceniam cały obwód, a nie tylko punkt przyłączenia. Kiedy wszystko jest dobrane poprawnie, sam montaż staje się dużo prostszy i mniej podatny na improwizację.

Montaż krok po kroku bez zgadywania

1. Wyłączam zasilanie właściwego obwodu i sprawdzam brak napięcia miernikiem, a nie samym położeniem wyłącznika.
2. Porównuję tabliczkę znamionową urządzenia z instrukcją i upewniam się, że wybrany wariant łączenia jest dopuszczony.
3. Odszukuję zaciski L1, L2, L3, N i PE oraz montuję mostki dokładnie tak, jak pokazuje schemat.
4. Podłączam przewód ochronny jako pierwszy, a przy demontażu odłączam go jako ostatni.
5. Dokręcam zaciski z wyczuciem i sprawdzam, czy żadna żyła nie została przygnieciona przez obudowę.
6. Zakładam odciążenie kabla, zamykam puszkę albo osłonę i upewniam się, że przewód nie pracuje na zgięciu.
7. Po uruchomieniu testuję wszystkie tryby pracy i obserwuję, czy zaciski nie grzeją się nienaturalnie.

W montażu najwięcej czasu nie zajmuje samo skręcenie przewodów, tylko spokojne sprawdzenie, czy wszystko pasuje do dokumentacji. Z mojego doświadczenia wynika, że cały punktowy montaż trwa zwykle kilkadziesiąt minut, ale z pomiarem ochronnym i porządną kontrolą lepiej zakładać 1-2 godziny. I właśnie w tej fazie wychodzą błędy, które później potrafią kosztować najwięcej.

Błędy, które najczęściej psują montaż

• Zamiana N z PE - urządzenie może wyglądać na działające, ale obudowa traci właściwą ochronę.
• Brak mostków albo złe mostkowanie - szczególnie groźne w płytach i urządzeniach z kilkoma wariantami zasilania.
• Dobór kabla „na styk” - za mały przekrój szybciej się nagrzewa i gorzej znosi długą pracę pod obciążeniem.
• Luz w zaciskach - to klasyczny powód grzania, stopionej izolacji i przerywanej pracy sprzętu.
• Oparcie się wyłącznie na kolorach - w starszych instalacjach kolory bywają mylące, więc trzeba patrzeć także na pomiar i dokumentację.
• Podłączenie bez sprawdzenia napięcia znamionowego - urządzenie 230 V nie przyjmuje się do 400 V tylko dlatego, że „ma dużo przewodów”.

Jeśli coś nie pasuje do schematu albo instalacja jest stara, zatrzymuję się przed uruchomieniem. To dobry moment, żeby oddać temat elektrykowi, zamiast poprawiać coś po omacku. Właśnie dlatego kolejna sekcja dotyczy sytuacji, w których profesjonalny montaż po prostu się opłaca.

Kiedy lepiej oddać to elektrykowi

Do elektryka kieruję przede wszystkim stare instalacje TN-C, brak wyraźnego przewodu ochronnego, urządzenia o dużej mocy oraz wszystkie przypadki, w których producent wymaga montażu przez osobę z uprawnieniami. W praktyce dotyczy to szczególnie płyt indukcyjnych, pieców, pomp ciepła i urządzeń montowanych na stałe w zabudowie.

Jeśli zlecasz usługę, przygotuj od razu kilka rzeczy:

• zdjęcie tabliczki znamionowej i schematu z instrukcji,
• informację, czy urządzenie ma pracować na 1, 2 czy 3 fazach,
• rodzaj dostępnego punktu przyłączenia,
• długość trasy kabla i miejsce montażu,
• informację, czy w budynku jest wydzielony PE, czy stary układ z PEN.

To oszczędza czas i zmniejsza ryzyko, że elektryk przyjedzie bez właściwego materiału. W dobrze przygotowanym zleceniu sama wizyta zwykle jest krótka, a cała energia idzie nie w zgadywanie, tylko w sprawdzenie jakości połączeń. Zostało jeszcze kilka kontroli przed pierwszym startem, które domykają temat.

Co sprawdzić przed pierwszym uruchomieniem urządzenia

• Czy schemat podłączenia zgadza się z tabliczką znamionową.
• Czy przewód PE jest pewnie przykręcony do właściwego zacisku.
• Czy N nie został połączony z zaciskiem ochronnym.
• Czy mostki są założone dokładnie tak, jak przewidział producent.
• Czy przewód nie jest ściśnięty przez obudowę, mebel albo pokrywę puszki.
• Czy po kilku minutach pracy zaciski i przewód nie robią się wyraźnie ciepłe.
• Czy zabezpieczenie nie wybija przy normalnym obciążeniu.

Jeśli którykolwiek punkt budzi wątpliwości, nie szukam skrótu. W instalacji trójfazowej mały błąd szybko zamienia się w przegrzewanie, uszkodzenie sprzętu albo niepotrzebne ryzyko dla domowników, więc lepiej wrócić do schematu i sprawdzić całość jeszcze raz.
