Ściemnianie LED potrafi poprawić komfort mocniej niż sama wymiana oprawy: wieczorem światło staje się łagodniejsze, a w salonie albo sypialni łatwiej dobrać nastrój do sytuacji. Problem zaczyna się wtedy, gdy do instalacji trafia przypadkowy osprzęt, a nie zestaw dobrany pod konkretne źródło światła. Poniżej pokazuję, jak podłączyć ściemniacz do LED w praktyce, bez zgadywania, migotania i typowych błędów montażowych.
Najważniejsze zasady montażu ściemniacza do LED
- Do LED wybieraj ściemniacz oznaczony jako kompatybilny z LED, najlepiej w technologii trailing-edge.
- Sprawdź, czy żarówki, oprawy lub driver są naprawdę ściemnialne, bo samo hasło „LED” nie wystarcza.
- Przed zakupem policz łączną moc wszystkich punktów świetlnych i porównaj ją z zakresem ściemniacza.
- W układzie schodowym lub przy smart dimmerze przewody mogą być podłączone inaczej niż w zwykłym włączniku.
- Po montażu przetestuj nie tylko włączanie, ale też zakres regulacji od pełnej jasności do minimum.
- Jeśli światło mruga, buczy albo świeci po wyłączeniu, problemem zwykle jest kompatybilność, a nie sam montaż.
Jak dobrać ściemniacz do oświetlenia LED
Ja zawsze zaczynam od rozróżnienia dwóch sytuacji: klasycznych żarówek LED 230 V i oświetlenia niskonapięciowego, na przykład taśm 12 V lub 24 V. W pierwszym przypadku najczęściej potrzebny jest ściemniacz fazowy montowany w puszce ściennej, a w drugim zwykle lepszy będzie sterownik PWM albo driver z funkcją ściemniania. To ważne, bo sam napis „LED” nie mówi jeszcze, że urządzenia będą ze sobą współpracować.
| Rodzaj oświetlenia | Co zwykle działa najlepiej | Na co uważać |
|---|---|---|
| Żarówki LED 230 V | Ściemniacz LED, najlepiej trailing-edge | Zgodność z konkretną żarówką i minimalne obciążenie |
| Taśmy LED 12/24 V | Sterownik PWM lub zasilacz z funkcją dimmingu | Nie podłączaj zwykłego ściemniacza ściennego bezpośrednio |
| Oprawy z driverem | System zgodny z driverem, np. 0-10 V, DALI albo push dim | Dobieraj osprzęt jako całość, a nie pojedyncze elementy |
W domowych instalacjach najbezpieczniejszym punktem startu jest zwykle trailing-edge, czyli ściemnianie zboczem opadającym. To rozwiązanie z reguły lepiej współpracuje z LED, daje płynniejsze przejścia i rzadziej powoduje buczenie niż starsze dimmery typu leading-edge, które lepiej pamiętają czasy żarówek żarnikowych. Nie traktuję tego jak absolutnej reguły, ale jeśli ktoś pyta mnie o sensowny wybór „na start”, właśnie tam kieruję uwagę.
Przed zakupem patrzę jeszcze na trzy rzeczy: czy źródło światła jest opisane jako dimmable, jaki jest zakres minimalnego i maksymalnego obciążenia ściemniacza oraz czy obwód jest sterowany z jednego miejsca czy z dwóch. W starszych instalacjach szczególnie ważne bywa też to, czy dany model wymaga przewodu neutralnego. Ten jeden detal potrafi przesądzić o tym, czy montaż będzie prosty, czy zamieni się w niepotrzebną przeróbkę.
Co przygotować przed montażem
Zanim odkręcam stary włącznik, zbieram podstawowe informacje o obwodzie. Interesuje mnie liczba punktów świetlnych, typ lamp, miejsce w puszce i to, czy zasilanie jest prowadzone z jednego, czy z kilku punktów sterowania. To są drobiazgi, ale właśnie one najczęściej decydują, czy całość zadziała od razu.
- tester napięcia lub wskaźnik bezkontaktowy,
- śrubokręt izolowany,
- telefon do zrobienia zdjęcia połączeń przed demontażem,
- taśma lub marker do oznaczenia przewodów,
- instrukcja konkretnego modelu ściemniacza,
- jeśli pracujesz przy taśmie LED, także dane drivera lub zasilacza.
W praktyce prosta wymiana zajmuje zwykle około 30-60 minut. Jeśli instalacja jest starsza, puszka ciasna albo obwód działa w układzie schodowym, realny czas rośnie do 1-2 godzin. To nadal nie jest złożony remont, ale dokładność ma tu większe znaczenie niż pośpiech.
Nie ufam samym kolorom przewodów. W wielu mieszkaniach przewody były poprawiane latami, więc kolor bywa wskazówką, a nie dowodem. Zawsze sprawdzam zdjęcie starego podłączenia, a jeśli mam cień wątpliwości, nie zgaduję. Przy 230 V zgadywanie to kiepska strategia.
Jak podłączyć ściemniacz do oświetlenia LED krok po kroku

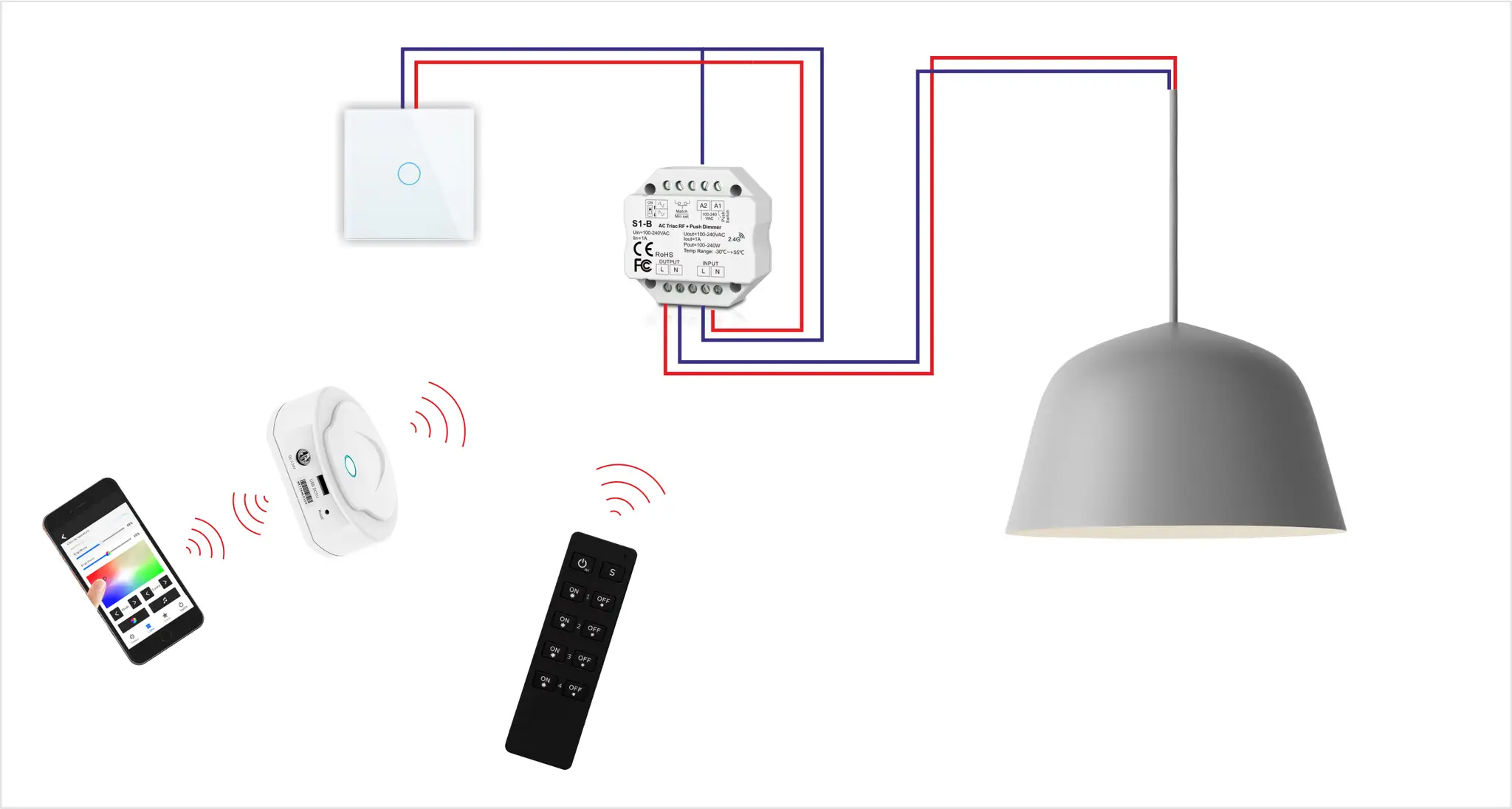

Poniżej opisuję najczęstszy wariant: jeden punkt sterowania i jedna lampa albo grupa lamp LED. Jeśli masz układ schodowy, smart dimmer albo taśmy niskonapięciowe, nie kopiuj tego 1:1, tylko trzymaj się schematu z instrukcji producenta. Tu najważniejsza zasada jest prosta: przewody mają trafić na właściwe zaciski, a nie tylko „jakoś pasować”.
- Wyłącz zasilanie na bezpieczniku i sprawdź testerem, czy w obwodzie nie ma napięcia.
- Zdejmij ramkę i odkręć stary włącznik.
- Zrób zdjęcie połączeń, zanim cokolwiek rozłączysz.
- Rozpoznaj przewód zasilający, przewód idący do lampy oraz przewód ochronny, jeśli występuje.
- Podłącz ściemniacz zgodnie z instrukcją: zasilanie zwykle trafia na zacisk LINE lub L, a wyjście do lampy na LOAD lub oznaczony zacisk wyjściowy.
- Przewód ochronny podłącz tylko tam, gdzie wymaga tego model, a przewód neutralny tylko wtedy, gdy ściemniacz go potrzebuje.
- Ułóż przewody w puszce tak, żeby nie były zgniecione i nie naciskały na mechanizm.
- Przykręć osprzęt, zamontuj ramkę i dopiero wtedy włącz zasilanie.
- Przetestuj światło na pełnej jasności, potem na około 50 procent i na niskim poziomie.
W układzie schodowym nie zgaduję po kolorach przewodów. Jeśli światło ma być sterowane z dwóch miejsc, potrzebny jest model przeznaczony do takiego układu albo zestaw zgodny z instrukcją producenta. Przewód wspólny i przewody korespondencyjne trzeba rozpoznać po schemacie, a nie po samej barwie izolacji. To jeden z tych przypadków, w których szybki montaż bez sprawdzenia zwykle kończy się poprawkami.

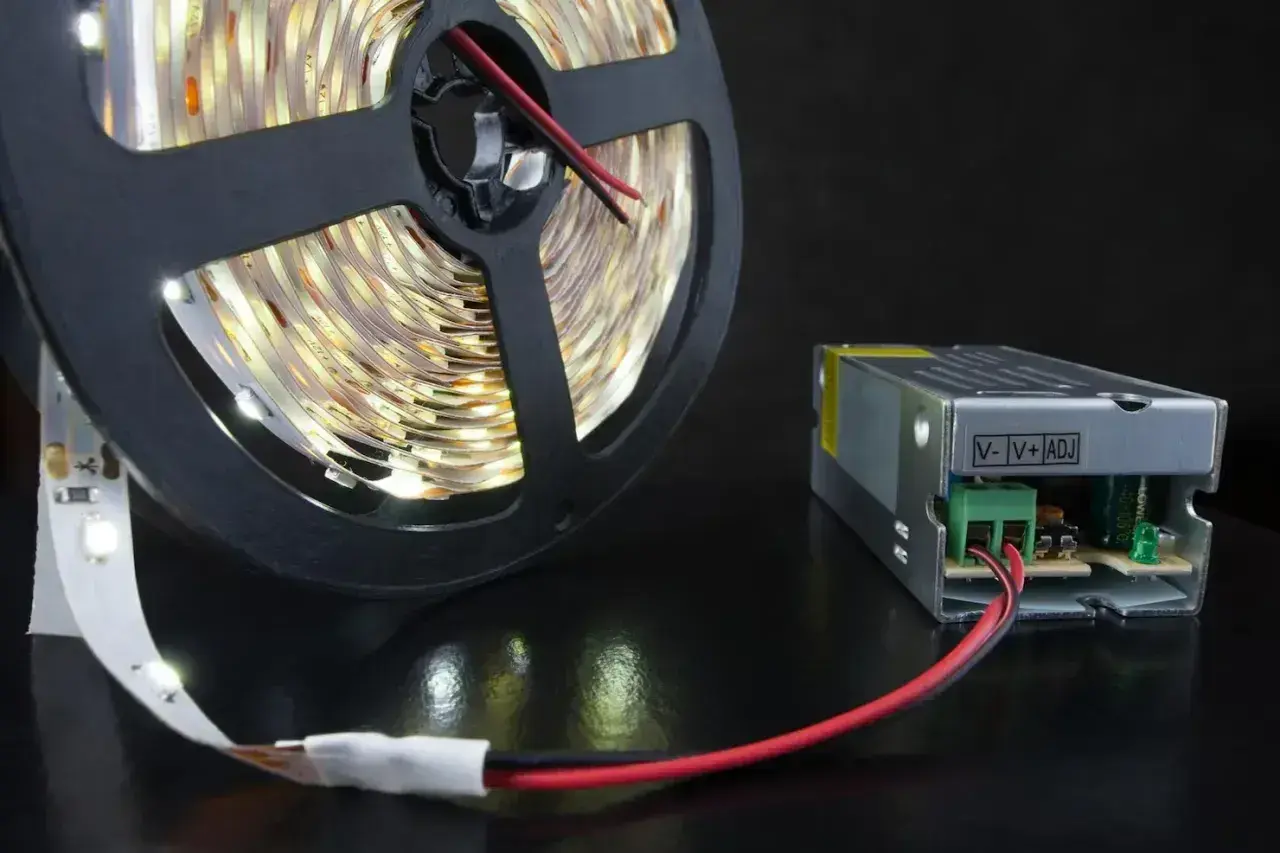

Przy żarówkach LED 230 V to najczęstszy scenariusz. Przy taśmach 12 V i 24 V postępuję inaczej: najpierw sprawdzam, czy zasilacz/driver obsługuje ściemnianie, a dopiero potem dobieram sterownik. Zwykły ściemniacz ścienny nie zastąpi tu właściwego modułu sterującego.
Jak ustawić i przetestować światło po montażu
Po włączeniu zasilania nie sprawdzam tylko tego, czy lampa działa. Schodzę z jasnością powoli, bo dopiero wtedy wychodzą problemy, których nie widać przy 100 procentach mocy. Najbardziej interesuje mnie zachowanie przy niskim poziomie, bo to tam LED-y najczęściej zaczynają mrugać albo świecić nierówno.
| Objaw | Najczęstsza przyczyna | Co zrobić |
|---|---|---|
| Migotanie przy niskiej jasności | Niekompatybilny ściemniacz albo zbyt niski próg pracy | Sprawdź zgodność i rozważ model trailing-edge |
| Lekkie świecenie po wyłączeniu | Prąd upływu, smart dimmer lub driver LED | Sprawdź zalecenia producenta i zgodny adapter, jeśli jest przewidziany |
| Buczenie lub piszczenie | Niedopasowany typ ściemniania albo luźne połączenie | Dokładnie sprawdź zaciski, a w razie potrzeby wymień osprzęt |
| Krótki zakres regulacji | Lampa nie obsługuje pełnego zakresu albo trzeba ustawić minimum | Jeśli model to umożliwia, ustaw minimalny poziom jasności |
W wielu ściemniaczach da się ustawić minimalny poziom światła. Ustawiam go w miejscu, w którym znika migotanie, a potem zostawiam niewielki margines. To drobiazg, ale bardzo poprawia komfort używania instalacji. Jeśli ściemniacz nie daje takiej regulacji, a problemy pojawiają się już przy umiarkowanym ściemnieniu, traktuję to jako sygnał do zmiany modelu, a nie do dalszego kombinowania.
Jeśli po montażu wszystko działa, ale lampa reaguje nerwowo na bardzo małych wartościach, nie uważam tego za sukces. Dobre ściemnianie LED ma działać płynnie w praktycznym zakresie użytkowania, a nie tylko „na papierze”.
Najczęstsze błędy, które psują efekt
Z mojego doświadczenia najwięcej kłopotów powodują nie same przewody, tylko zły dobór elektroniki. Ludzie kupują ściemniacz, bo pasuje do ramki albo bo jest „do LED”, a potem dziwią się, że światło mruga. W praktyce to właśnie kompatybilność robi największą różnicę.
- montaż zwykłego ściemniacza do LED-ów, które nie są ściemnialne,
- sumowanie mocy „na oko” zamiast sprawdzenia zakresu pracy ściemniacza,
- mieszanie różnych modeli żarówek w jednym obwodzie,
- pominięcie przewodu neutralnego tam, gdzie model go wymaga,
- upchnięcie przewodów w zbyt małej puszce,
- użycie starego transformatora lub drivera, który nie współpracuje z nowym osprzętem,
- próba przerobienia układu schodowego bez sprawdzenia schematu.
Jeśli instalacja raz działa, a raz nie, zwykle nie jest to „kaprys LED-ów”, tylko jeden z trzech problemów: niezgodny typ ściemniania, za małe obciążenie albo połączenie wykonane niedokładnie. W takich sytuacjach najpierw wracam do danych producenta, a dopiero potem do samego okablowania. To oszczędza czas i nerwy.
Warto też uważać na przegrzewanie. Ściemniacz upchnięty w bardzo ciasnej puszce, bez miejsca na ułożenie przewodów, pracuje gorzej niż taki sam model zamontowany poprawnie. Czasem wystarczy dobrze dopasowana puszka, a czasem po prostu trzeba wybrać smuklejszy osprzęt.
Kiedy lepiej wybrać inny system niż klasyczny ściemniacz
Nie każdą instalację LED warto rozwiązywać zwykłym ściemniaczem ściennym. Jeśli pracujesz z taśmami LED, RGB albo CCT, lepszy będzie sterownik dopasowany do napięcia i rodzaju światła. Jeśli chcesz sterowania z aplikacji, scen świetlnych albo integracji z automatyką domu, sensowniejszy bywa smart dimmer. Przy większych aranżacjach, gdzie światło ma działać strefowo, wchodzi też DALI albo 0-10 V.
| Rozwiązanie | Kiedy ma sens | Orientacyjny koszt w Polsce |
|---|---|---|
| Prosty ściemniacz LED 230 V | Jedna lampa lub jedna grupa punktów bez automatyki | 50-120 zł |
| Ściemniacz trailing-edge | Gdy zależy Ci na płynniejszym ściemnianiu i mniejszym ryzyku migotania | 100-250 zł |
| Smart dimmer | Sterowanie z aplikacji, głosu lub harmonogramów | 120-350 zł |
| Sterownik PWM do taśm LED | Taśmy 12/24 V, podszafkowe, wnęki, RGB lub CCT | 40-180 zł |
Jeśli pytasz mnie o prosty domowy remont, zwykle mówię tak: do klasycznych żarówek LED 230 V wybierz porządny ściemniacz LED, a do taśm i bardziej rozbudowanych systemów dobierz osobny sterownik. To nie jest nadmiar ostrożności, tylko oszczędność czasu. Jeden dobrze dobrany element robi większą różnicę niż trzy przypadkowe zakupy.
Przy planowaniu nowego oświetlenia zawsze trzymam się jednej zasady: najpierw zgodność, potem wygląd osprzętu. Ładny panel bez pasującej elektroniki tylko udaje dobre rozwiązanie. Jeśli od początku sprawdzisz typ źródła światła, sposób sterowania i miejsce w puszce, montaż przebiegnie szybko, a światło będzie działało stabilnie przez długi czas.
Dobre światło zaczyna się od zgodności, nie od mocy
Najkrócej mówiąc: nie szukaj „najmocniejszego” ściemniacza, tylko takiego, który pasuje do konkretnej lampy, drivera albo taśmy. W praktyce zawsze sprawdzam trzy rzeczy: czy źródło jest ściemnialne, czy osprzęt obsługuje dany typ obciążenia i czy instalacja ma odpowiedni układ przewodów. Gdy te warunki są spełnione, montaż staje się prosty, a efekt końcowy jest naprawdę dobry.
Jeśli chcesz uniknąć poprawek, kup ściemniacz i jedną dodatkową żarówkę testową w tym samym czasie, zachowaj zdjęcie podłączenia w telefonie i nie domykaj od razu wszystkiego na siłę. Przy LED-ach najwięcej daje właśnie spokojne sprawdzenie kompatybilności. To drobiazg, ale w praktyce odróżnia poprawny montaż od instalacji, która będzie wracać z problemami przy każdym wieczornym przyciemnieniu.
