W praktyce to, jak wygląda kondensator, zależy od jego typu, obudowy i sposobu montażu. Jedne są małymi kostkami SMD, inne przypominają aluminiowe puszki, a jeszcze inne wyglądają jak zalane żywicą krople albo prostokątne pudełka. W tym tekście pokazuję, jak rozpoznać najpopularniejsze odmiany, po czym odróżnić wersje spolaryzowane od bezpolaryzacyjnych i na co zwrócić uwagę przy montażu.
Najważniejsze informacje o wyglądzie kondensatorów
- Ceramiczne MLCC są małe, płaskie i zwykle nie mają polaryzacji.
- Elektrolityczne aluminiowe najczęściej mają cylindryczną obudowę i pasek oznaczający minus.
- Tantalowe bywają kroplowe lub prostokątne, a ich polaryzacja jest wyraźnie zaznaczona.
- Foliowe rozpoznasz po większej, najczęściej pudełkowej obudowie i wyprowadzeniach radialnych albo osiowych.
- Przy montażu liczą się nie tylko wymiary, ale też napięcie, temperatura pracy i sposób lutowania.
Rozpoznasz go po obudowie, wyprowadzeniach i nadruku
Ja zawsze zaczynam od trzech rzeczy: kształtu obudowy, liczby i układu wyprowadzeń oraz oznaczeń na korpusie. W praktyce te detale mówią więcej niż sam napis na schemacie, bo kondensatory potrafią wyglądać jak małe kostki, cylindry, krople albo płaskie prostokąty.
Jeśli element jest w technologii montażu powierzchniowego (SMD), zwykle widzisz płaską bryłę lutowaną bezpośrednio do pól na płytce. W wersji przewlekanej dochodzą metalowe nóżki albo końcówki osiowe, które przechodzą przez otwory w laminacie. To od razu podpowiada, czy masz do czynienia z częścią do automatu, czy z elementem wygodnym do ręcznego lutowania.
Ważne jest też to, czego na pierwszy rzut oka nie widać. Niektóre kondensatory mają wyraźny pasek, znak plus lub ścięty narożnik, bo trzeba zachować polaryzację. Inne są całkowicie symetryczne i można je wlutować w dowolnym kierunku. Dalej pokazuję różnice między nimi tak, jak faktycznie widać je na stole serwisowym.

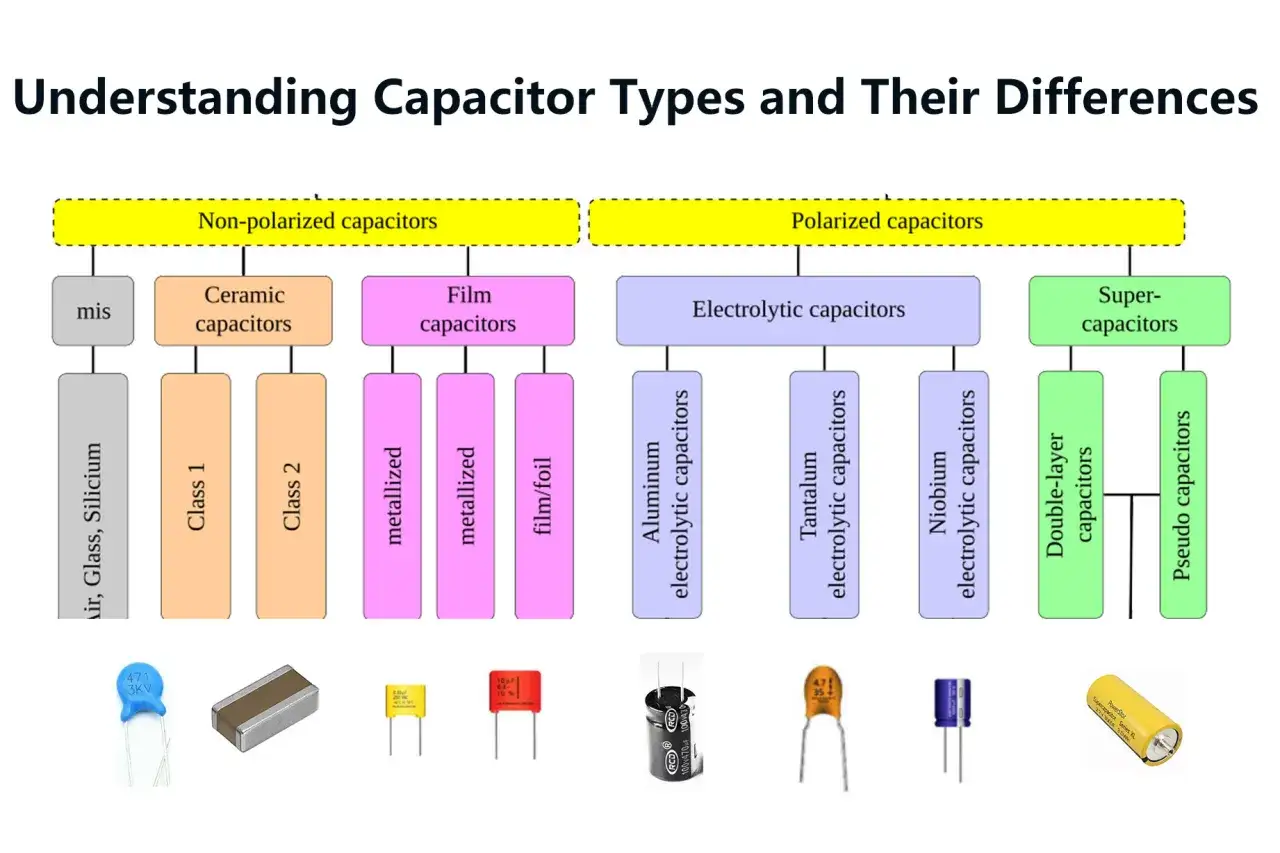

Ceramiczny, elektrolityczny, tantalowy i foliowy mają różne sylwetki
Tu różnice są najbardziej praktyczne. Gdy patrzę na nowy element, od razu wstępnie oceniam typ po obudowie, bo od tego zależy nie tylko montaż, ale też to, czy element zniesie odwrotną polaryzację, wibracje albo wyższą temperaturę.
| Typ | Jak zwykle wygląda | Co jest charakterystyczne | Gdzie najczęściej trafia |
|---|---|---|---|
| Ceramiczny MLCC | Mała płaska kostka, najczęściej beżowa, szara albo czarna | Brak polaryzacji, małe rozmiary, często bez nadruku | Od sprzętu domowego po elektronikę użytkową i zasilanie pomocnicze |
| Elektrolityczny aluminiowy | Cylinder w metalowej lub foliowej koszulce | Pasek oznacza zwykle biegun ujemny, obudowa bywa spłaszczona od góry z nacięciem bezpieczeństwa | Zasilacze, filtry, układy wygładzania napięcia |

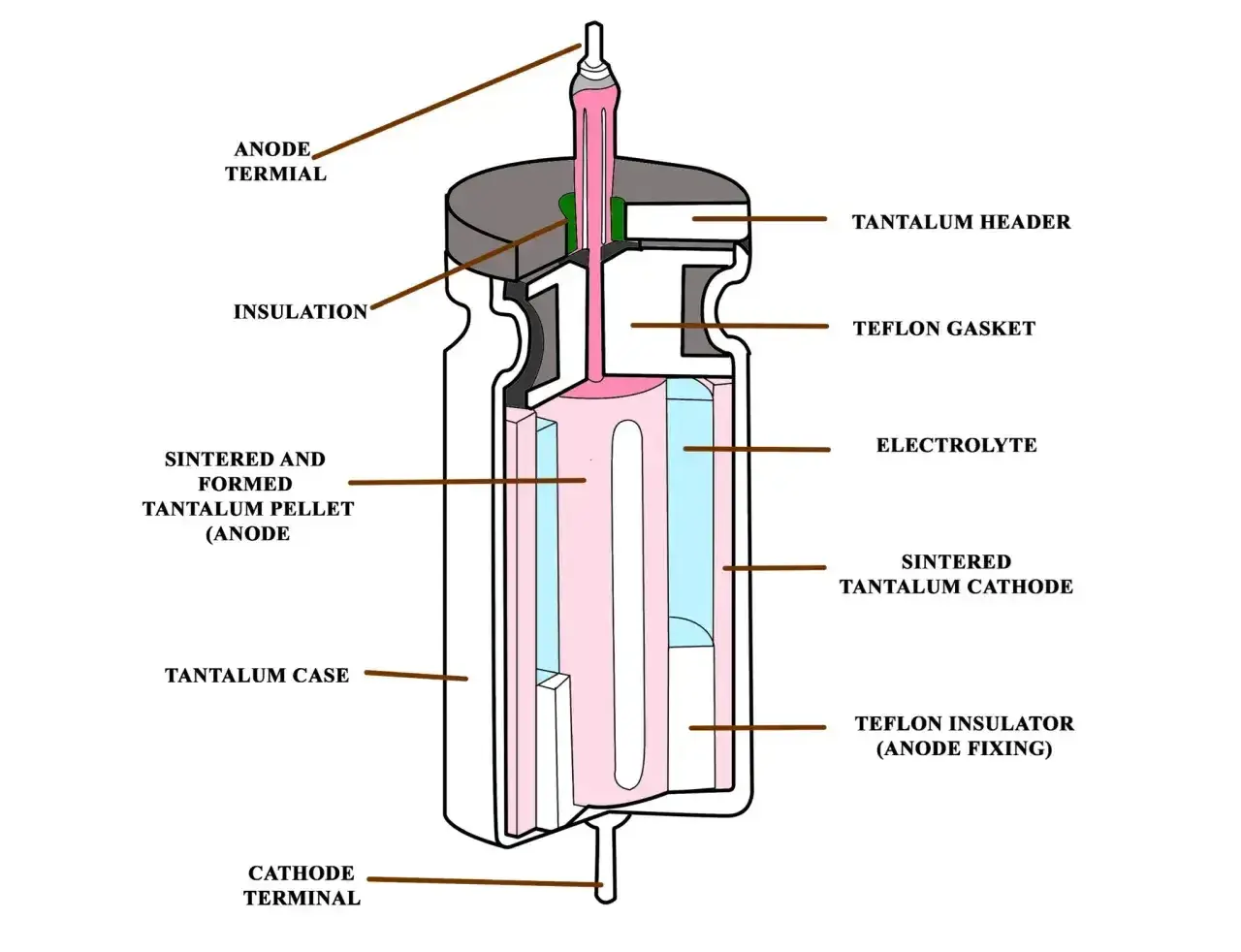

| Tantalowy | Mały korpus kroplowy albo prostokątny blok SMD | Wyraźne oznaczenie polaryzacji, zwykle pasek lub znak plus | Elektronika, gdzie liczy się mały rozmiar i stabilność |
| Foliowy | Prostokątna „cegiełka” albo walec w obudowie z tworzywa | Często większy od ceramicznego, z wyprowadzeniami radialnymi albo osiowymi | Audio, filtry, układy impulsowe, aplikacje AC |
| Superkondensator | Większy cylinder lub moduł przypominający mały akumulator | Bardzo duża pojemność, zwykle wyraźne plus i minus | Podtrzymanie pamięci, backup zasilania, krótkie magazynowanie energii |
Najważniejsza praktyczna wskazówka jest prosta: jeśli element jest mały i płaski, często to ceramiczny MLCC; jeśli ma postać metalowej puszki, zwykle jest elektrolityczny; a jeśli wygląda jak zalana żywicą kropla, często mówimy o tantalowym. To oczywiście skrót myślowy, ale w codziennej pracy działa zaskakująco dobrze. Następny krok to polaryzacja, bo właśnie ona najczęściej decyduje o błędzie montażowym.
Polaryzacja i oznaczenia decydują o poprawnym montażu
Najwięcej pomyłek widzę wtedy, gdy ktoś zakłada, że każdy kondensator można wlutować tak samo. To nieprawda. W wersjach spolaryzowanych kierunek ma znaczenie i bywa zaznaczony dość wyraźnie, tylko trzeba wiedzieć, gdzie patrzeć.
- Elektrolityczne aluminiowe mają zwykle pasek lub bandę oznaczającą biegun ujemny. Dodatkowo na koszulce często widać wartość pojemności, napięcie i temperaturę pracy.
- Tantalowe często pokazują polaryzację paskiem, znakiem plus albo ściętym narożnikiem obudowy. Tu pomyłka bywa kosztowna, bo element może ulec uszkodzeniu szybciej niż elektrolit.
- MLCC ceramiczne z reguły nie mają polaryzacji, więc można je montować w dowolnej orientacji. To wygodne, ale nie zwalnia z dokładnego dopasowania wymiarów i padów.
- Foliowe najczęściej także są bezpolaryzacyjne, lecz przy większych sztukach trzeba patrzeć na sposób wyprowadzeń i mechaniczne podparcie obudowy.
W praktyce ja sprawdzam jeszcze dwa szczegóły: napięcie znamionowe i zakres temperatur. Na obudowie bywa zapis typu 16 V, 25 V, 50 V albo wyższy, a to nie jest ozdoba, tylko granica pracy. Gdy montujesz zamiennik, identyczny kształt nie wystarczy, jeśli parametry są zbyt słabe. Z tego powodu sam wygląd to dopiero początek, a prawdziwy test zaczyna się przy płytce.
Na płytce widać różnicę między montażem SMD i przewlekanym
W montażu najbardziej liczy się dopasowanie formy elementu do technologii płytki. Kondensator SMD leży płasko na polach lutowniczych, więc zajmuje mało miejsca i dobrze nadaje się do automatycznego lutowania. Element przewlekany przechodzi nóżkami przez otwory, dlatego jest prostszy do ręcznego montażu i częściej spotykany w starszym sprzęcie albo w większych układach mocy.
Ja zwracam uwagę na trzy rzeczy:
- Rozstaw wyprowadzeń musi pasować do projektu PCB. W kondensatorach przewlekanych często spotyka się rozstawy rzędu kilku milimetrów, ale konkret zależy od serii.
- Naprężenie mechaniczne nie może ciągnąć za obudowę. Dotyczy to zwłaszcza MLCC, które źle znoszą ugięcie laminatu i potrafią pęknąć od zbyt dużego naprężenia.
- Odstęp od gorących miejsc ma znaczenie przy elektrolitach i foliowych elementach mocy. Im wyższa temperatura pracy, tym szybciej starzeje się część wypełnienia lub elektrolit.
Przy lutowaniu ręcznym najczęstszy błąd to zbyt długie grzanie jednego punktu i dociskanie obudowy grotem. Przy reflow, czyli lutowaniu rozpływowym, ważniejszy staje się układ padów i równomierne rozpływanie lutowia. Ja traktuję to tak: dobry montaż nie powinien deformować ani samego kondensatora, ani płytki wokół niego. Gdy ta zasada jest spełniona, ryzyko awarii wyraźnie spada, a przy wymianie starego elementu łatwiej dobrać identyczny zamiennik.
Najczęstsze pomyłki przy wymianie i doborze zamiennika
W serwisie najwięcej błędów wynika nie z samego lutowania, tylko z pochopnej identyfikacji. Kondensator o podobnym rozmiarze może mieć zupełnie inne parametry i w praktyce działać gorzej niż oryginał albo od razu się uszkodzić.
- Mylenie kondensatora z rezystorem lub dławikiem, zwłaszcza gdy obudowa jest mała i nadruk starty.
- Dobieranie elementu tylko po pojemności, bez sprawdzenia napięcia znamionowego i dopuszczalnej temperatury.
- Ignorowanie polaryzacji w elektrolitach i tantalowych SMD.
- Wstawianie MLCC w miejsce elektrolitu bez sprawdzenia, czy układ nie wymaga konkretnego ESR, czyli zastępczej rezystancji szeregowej.
- Dobieranie obudowy „na oko”, bez sprawdzenia wysokości i pola lutowniczego. W praktyce większy korpus potrafi kolidować z osłoną, radiatorem albo sąsiednim złączem.
Jeśli mam jedną radę, to taką: zanim wlutujesz zamiennik, porównaj pojemność, napięcie, temperaturę, polaryzację i rozmiar obudowy. Sam wygląd pomaga rozpoznać typ, ale nie potwierdza jeszcze, że element nadaje się do konkretnego miejsca. To prowadzi mnie do krótkiej listy rzeczy, które zawsze sprawdzam przed zamknięciem tematu.
Zanim wlutuję nowy element, sprawdzam jeszcze trzy detale
Na koniec zostawiam sobie prosty filtr, który oszczędza późniejszych poprawek. Najpierw upewniam się, że typ kondensatora pasuje do układu: ceramiczny do małych, szybkich zadań odsprzęgających, elektrolityczny do większej pojemności w zasilaniu, a foliowy tam, gdzie liczy się stabilność i odporność na warunki pracy.
Potem patrzę na miejsce montażu. Jeśli element stoi blisko źródła ciepła, wibracji albo krawędzi płytki, wybieram obudowę i serię z większym zapasem mechanicznym. Ostatnia rzecz to czytelność oznaczeń po wlutowaniu: pasek, plus, nadruk pojemności i napięcia nie powinny znikać w trudno dostępnej części urządzenia, bo późniejszy serwis staje się wtedy niepotrzebnie trudny.
Tak właśnie podchodzę do pytania o wygląd kondensatorów: najpierw forma zewnętrzna, potem oznaczenia, a dopiero na końcu montaż i dobór parametrów. Jeśli te trzy warstwy są spójne, element zwykle trafia we właściwe miejsce za pierwszym razem.
