Kable i przewody mają własny język, tylko zapisany cyframi, literami i skrótami. Z tych oznaczeń da się odczytać materiał żył, liczbę żył, przekrój, napięcie znamionowe, a czasem także odporność na ogień i sposób prowadzenia instalacji. W praktyce, gdy uczysz się, jak czytać oznaczenia kabli, szybciej wybierasz właściwy przewód do montażu i rzadziej kupujesz coś, co wygląda podobnie, ale do danej instalacji się nie nadaje.
Najważniejsze informacje, które od razu ułatwiają odczyt kabla
- Najpierw czytam kod literowy, bo mówi, z jakiego materiału jest kabel i do czego został zaprojektowany.
- Zapis typu 3x1,5 mm² oznacza liczbę żył i ich przekrój, a nie średnicę przewodu.
- Litera G w zapisie 3G1,5 zwykle wskazuje żyłę ochronną, a 3x1,5 sugeruje jej brak.
- YDY, YKY i H05VV-F to nie zamienne symbole, tylko przewody przeznaczone do różnych warunków montażu.
- W budynkach patrzę też na CPR, czyli klasę reakcji na ogień, bo to ma znaczenie przy stałej instalacji.
Z czego składa się oznaczenie kabla
Ja zwykle rozkładam oznaczenie na cztery części: kod literowy, liczbę żył, przekrój i napięcie znamionowe. Dopiero potem sprawdzam dodatki, takie jak klasa CPR, oznaczenie materiału czy informacja o giętkości. Taki porządek jest prosty, a na budowie działa lepiej niż uczenie się pojedynczych skrótów na pamięć.
| Element oznaczenia | Co mówi | Dlaczego to ważne przy montażu |
|---|---|---|
| Kod literowy | Informuje o materiale, budowie i przeznaczeniu przewodu | Pomaga od razu odróżnić kabel do wnętrz, na zewnątrz albo do ruchomego odbiornika |
| Liczba żył | Pokazuje, ile przewodników znajduje się w kablu | Decyduje, czy przewód obsłuży fazę, neutralny i ochronny |
| Przekrój | Podaje pole przekroju żyły w mm² | Wpływa na obciążalność prądową i spadki napięcia |
| Napięcie znamionowe | Określa dopuszczalne napięcie pracy | Chroni przed doborem przewodu do zbyt wymagającego układu |
| Dodatkowe symbole | Mogą wskazywać CPR, giętkość, bezhalogenowość lub inne cechy | Przydają się tam, gdzie liczy się bezpieczeństwo pożarowe i warunki środowiskowe |
W codziennej pracy montażowej to właśnie ta kolejność oszczędza najwięcej pomyłek. Jeśli kabel wygląda „porządnie”, ale nie zgadza się w nim choćby jeden z tych elementów, ja traktuję go jako zły wybór, nawet jeśli cena jest atrakcyjna. Następny krok to rozszyfrowanie samych liter, bo tam zwykle kryją się najważniejsze różnice.
Jak odczytać symbole i litery bez zgadywania
Kody kablowe są zbudowane logicznie, ale trzeba czytać je w odpowiednim kontekście. Ta sama litera może znaczyć coś innego zależnie od miejsca w oznaczeniu, więc nie wolno jej interpretować „na skróty”. Najprościej myśleć o tym tak: pierwsze litery opisują budowę i materiał, a dalsza część doprecyzowuje zastosowanie.
- Y oznacza najczęściej polwinit, czyli PVC.
- X wskazuje na polietylen usieciowany, używany tam, gdzie przewód ma lepiej znosić temperaturę i obciążenie.
- G w części materiałowej oznacza gumę, ale w zapisie typu 3G1,5 mówi już o żyłach z przewodem ochronnym.
- H pojawia się w oznaczeniach zharmonizowanych, czyli zgodnych z europejskim systemem nazewnictwa.
- F najczęściej wskazuje na przewód giętki, przeznaczony do połączeń, które pracują lub są często ruszane.
- A bywa używane przy żyłach aluminiowych, co ma znaczenie przy większych przekrojach i zasilaniu głównym.

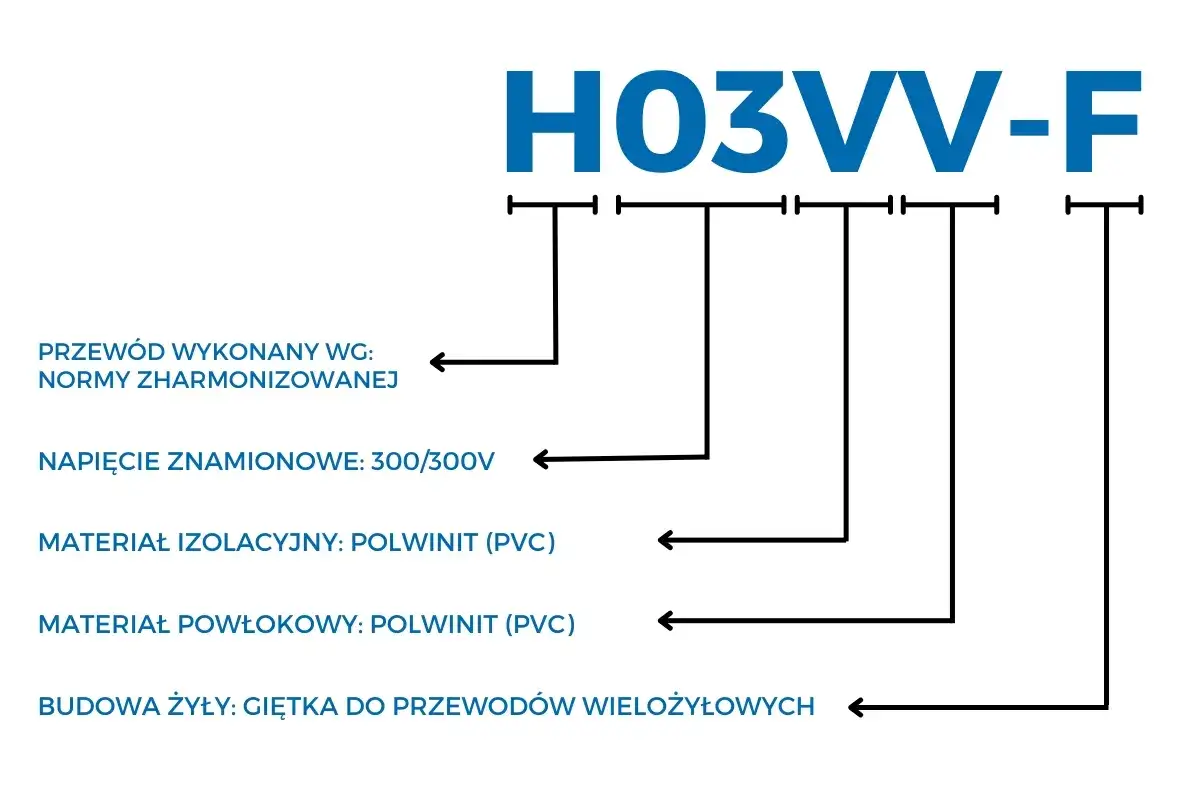

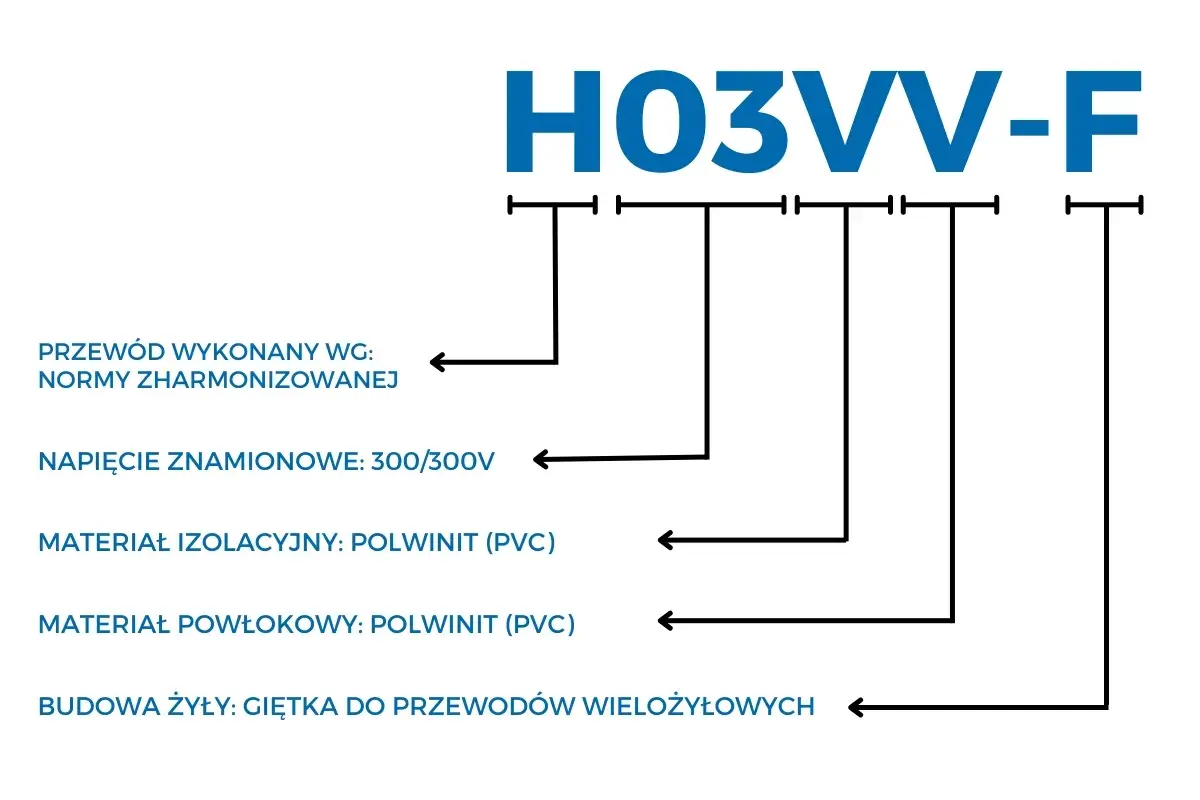

Ja zawsze zwracam uwagę na to, czy mam do czynienia z oznaczeniem krajowym, takim jak YDY albo YKY, czy z oznaczeniem zharmonizowanym, jak H05VV-F. To nie są konkurencyjne systemy, tylko dwa sposoby opisu kabla. Pierwszy jest krótszy i bardzo popularny w Polsce, drugi częściej rozpisuje parametry w bardziej techniczny sposób.
W praktyce to właśnie litery podpowiadają, czy przewód nadaje się do układania na stałe, czy raczej do podłączenia urządzenia. Jeśli ktoś pomyli te dwie rzeczy, instalacja zwykle działa tylko do pierwszej awarii albo do momentu, gdy przewód zacznie pracować w warunkach, do których nie został zaprojektowany. To prowadzi już prosto do liczb, które trzeba odczytać równie dokładnie jak litery.
Co mówią liczby, przekrój i napięcie znamionowe
Najczęściej spotykany zapis to liczba żył x przekrój, na przykład 3x1,5 mm² albo 5x2,5 mm². Pierwsza liczba mówi, ile żył ma kabel, a druga pokazuje przekrój pojedynczej żyły. To ważne, bo 1,5 mm² to przekrój, nie średnica - tych dwóch rzeczy nie można ze sobą mylić.
| Zapis | Jak to czytam | Co z tego wynika przy montażu |
|---|---|---|
| 3x1,5 mm² | Trzy żyły o przekroju 1,5 mm² każda | Często spotykany format w obwodach oświetleniowych, ale zawsze trzeba sprawdzić projekt i obciążenie |
| 3G1,5 mm² | Trzy żyły, w tym żyła ochronna | Przydaje się tam, gdzie urządzenie wymaga PE |
| 5x2,5 mm² | Pięć żył o przekroju 2,5 mm² | Typowy zapis przy układach trójfazowych lub bardziej rozbudowanych obwodach |
| 450/750V | Napięcie znamionowe izolacji | Przewód nadaje się do określonego zakresu pracy w instalacji wewnętrznej |
| 0,6/1kV | Kabel na wyższe napięcie znamionowe | Często spotykany w zasilaniu, na zewnątrz i w rozwiązaniach o większym obciążeniu |
W praktyce montażowej przekrój dobiera się nie tylko do mocy odbiorników, ale też do długości trasy, sposobu ułożenia i zabezpieczenia nadprądowego. Dlatego nie traktuję 1,5 mm² jako uniwersalnej odpowiedzi na wszystko, a 2,5 mm² jako automatycznego rozwiązania „na wszelki wypadek”. To, co wygląda na prosty wybór, w instalacji często decyduje o spadkach napięcia i o tym, czy przewód pracuje w bezpiecznych warunkach.
Jak rozpoznać klasę CPR i kiedy warto na nią patrzeć
Przy instalacjach prowadzonych w budynkach zwracam uwagę także na klasę CPR, bo mówi ona o reakcji kabla na ogień. To nie jest ozdobnik na etykiecie, tylko informacja istotna dla bezpieczeństwa pożarowego. Im bardziej wymagający obiekt, tym większe znaczenie mają dodatkowe parametry, takie jak ilość dymu, płonące krople czy korozyjność gazów spalania.
| Oznaczenie | Co oznacza | Praktyczny sens |
|---|---|---|
| Aca | Najwyższa klasa reakcji na ogień | Rozwiązania o bardzo wysokich wymaganiach bezpieczeństwa |
| B1ca, B2ca | Wysoka odporność w klasyfikacji CPR | Stosowane tam, gdzie projekt wymaga lepszych parametrów pożarowych |
| Cca, Dca | Średni poziom klasyfikacji | Często spotykane w typowych obiektach budowlanych, zależnie od projektu |
| Eca, Fca | Niższa klasa reakcji na ogień | Nie wybieram ich tam, gdzie dokumentacja wymaga wyższych parametrów |
| s1, s2, s3 | Poziom wydzielania dymu | Niższa wartość oznacza korzystniejszy wynik dla ewakuacji i widoczności |
| d0, d1, d2 | Zachowanie płonących kropli | Im niższa wartość, tym lepiej pod kątem rozprzestrzeniania ognia |
| a1, a2, a3 | Kwasowość i korozyjność produktów spalania | Niższe wartości są korzystniejsze dla ludzi i urządzeń |
Jeśli kabel ma trafić do obiektu o podwyższonych wymaganiach, nie wybieram go wyłącznie po przekroju czy kolorze powłoki. CPR trzeba czytać razem z dokumentacją budynku i przeznaczeniem instalacji. Gdy ten warunek jest spełniony, dopiero wtedy warto przejść do konkretnych przykładów, bo one najlepiej pokazują, jak oznaczenia działają w realnym montażu.
Przykłady oznaczeń, które naprawdę spotkasz na budowie
To najpraktyczniejsza część całego tematu, bo tutaj teoria spotyka się z hurtownią i montażem. Poniżej pokazuję przykłady, które w polskich instalacjach pojawiają się najczęściej i które naprawdę warto umieć odczytać bez wahania.
| Oznaczenie | Jak je odczytuję | Do czego zwykle pasuje | Uwaga praktyczna |
|---|---|---|---|
| YDY 3x1,5 450/750V | Przewód instalacyjny z PVC, trzy żyły po 1,5 mm² | Stały montaż we wnętrzach, często przy oświetleniu | Nie myl go z przewodem do zastosowań zewnętrznych |
| YDYp 3x2,5 450/750V | Wersja płaska, trzy żyły po 2,5 mm² | Montaż, w którym wygodna jest płaska geometria przewodu | Litera p oznacza wersję płaską, co ułatwia prowadzenie pod tynkiem |
| YKY 5x6 0,6/1kV | Kabel energetyczny do bardziej wymagających warunków, pięć żył po 6 mm² | Zasilanie zewnętrzne, trasy prowadzone na stałe, także w gruncie | To już nie jest typowy przewód „do wnętrza” |
| YKXS 1x240 0,6/1kV | Kabel z izolacją usieciowaną, jedna żyła 240 mm² | Główne zasilania i większe obciążenia | Usieciowana izolacja zwykle lepiej znosi temperaturę pracy |
| H05VV-F 3G1,5 | Przewód zharmonizowany, 300/500V, PVC, giętki, trzy żyły z ochronną | Połączenia urządzeń i osprzętu, gdzie przewód musi być elastyczny | To nie jest zamiennik kabla do stałej instalacji w ścianie |
Właśnie na takich przykładach najlepiej widać, że podobny zapis nie oznacza podobnego zastosowania. YDY i YKY wyglądają podobnie tylko na pierwszy rzut oka, ale w praktyce jeden służy przede wszystkim do instalacji wewnętrznych, a drugi do trudniejszych warunków i zasilania na zewnątrz. To prowadzi do najczęstszych błędów, które widzę przy montażu najczęściej.
Najczęstsze pomyłki przy odczycie symboli
Najwięcej problemów nie bierze się z braku wiedzy technicznej, tylko z pośpiechu. Ktoś widzi podobny symbol, porównuje cenę i zakłada, że „to prawie to samo”. W kablach to założenie bywa kosztowne, a czasem po prostu niebezpieczne.
- Mylenie 3x1,5 z 3G1,5 - w pierwszym zapisie nie masz wyraźnie wskazanej żyły ochronnej, w drugim ona jest przewidziana.
- Traktowanie mm² jak średnicy - przekrój i średnica to różne wartości, więc nie można ich porównywać wprost.
- Dobieranie kabla tylko po kolorze żył - w starszych instalacjach kolory potrafią wprowadzać w błąd, dlatego zawsze sprawdzam oznaczenie na powłoce.
- Stosowanie przewodu giętkiego tam, gdzie potrzebna jest instalacja stała - elastyczność nie oznacza automatycznie lepszej trwałości w ścianie.
- Ignorowanie warunków środowiskowych - trasa w ziemi, na zewnątrz, w suchym wnętrzu i przy urządzeniu ruchomym wymaga innych kabli.
- Pomijanie CPR przy montażu w budynku - przy części obiektów to jeden z parametrów, który naprawdę trzeba sprawdzić przed zakupem.
Ja najczęściej powtarzam jedno: nie kupuj kabla po samym skrócie, jeśli nie wiesz, w jakich warunkach ma pracować. Dwie litery mogą wyglądać znajomo, ale różnica między nimi bywa wystarczająca, żeby cała instalacja była dobrana nieprawidłowo. Z tego właśnie powodu przed ułożeniem przewodu robię jeszcze krótką kontrolę końcową.
Co sprawdzam przed ułożeniem przewodu, żeby nie poprawiać instalacji dwa razy
Przed montażem biorę do ręki etykietę i sprawdzam kilka rzeczy po kolei. To zajmuje minutę, a potrafi oszczędzić późniejszego rozkuwania ścian, wymiany przewodu albo nerwowego szukania przyczyny problemu w gotowej instalacji.
- Sprawdzam, czy kod kabla pasuje do miejsca montażu: wewnątrz, na zewnątrz, w ziemi albo przy urządzeniu ruchomym.
- Potwierdzam liczbę żył i to, czy układ wymaga przewodu ochronnego.
- Weryfikuję przekrój pod kątem obciążenia, długości trasy i zabezpieczenia.
- Patrzę na napięcie znamionowe, żeby nie użyć przewodu poza jego zakresem pracy.
- Przy instalacjach budynkowych sprawdzam klasę CPR i wymagania projektu.
- Porównuję typ kabla z tym, czy ma pracować na stałe, czy ma być elastyczny.
Jeżeli mam sprowadzić cały temat do jednego zdania, to najpierw czytam typ kabla, potem liczbę żył i przekrój, a na końcu sprawdzam warunki montażu. Taki porządek zwykle wystarcza, żeby nie pomylić przewodu do wnętrza z kablem na zewnątrz i nie kupić czegoś, co wygląda podobnie, ale pracuje w zupełnie innych warunkach.
