Amperomierz montuję zawsze wtedy, gdy chcę wiedzieć, ile prądu naprawdę płynie przez obwód, a nie tylko zgadywać po zachowaniu urządzenia. Poniżej wyjaśniam, jak podłączyć amperomierz bezpiecznie, kiedy włącza się go w szereg, kiedy lepiej użyć bocznika i jak uniknąć błędów, które kończą się spalonym miernikiem albo przegrzanym przewodem. To praktyczny poradnik dla prostych układów DC, paneli pomiarowych i prostowników, ale też dobra baza do bardziej wymagających montaży.
Najważniejsze zasady przed montażem amperomierza
- Amperomierz włącza się w szereg, bo tylko wtedy cały mierzony prąd przepływa przez przyrząd.
- Połączenie równoległe jest błędem i w praktyce może skończyć się zwarciem albo uszkodzeniem miernika.
- Przy wyższych prądach lepiej sprawdza się bocznik, który przenosi główny prąd poza panel wskaźnika.
- Zasilanie odłączam przed montażem, a przewody dobieram do prądu, a nie do wygody prowadzenia kabla.
- W instalacjach 230/400 V i przy dużych obciążeniach montaż warto zlecić osobie z doświadczeniem.
Dlaczego amperomierz włącza się w szereg
To jest fundament całego tematu. Amperomierz ma bardzo małą rezystancję wewnętrzną, więc ma „widzieć” przepływ prądu, a nie zaburzać obwód. Jeśli włączę go szeregowo, przez miernik przechodzi dokładnie ten sam prąd, który płynie do odbiornika. Jeśli zrobię to równolegle, układ zaczyna zachowywać się niebezpiecznie, bo prąd dzieli się w sposób niekontrolowany albo praktycznie robi się zwarcie.
| Połączenie | Co się dzieje | Efekt w praktyce |
|---|---|---|
| Szeregowe | Cały prąd płynie przez miernik | Poprawny pomiar natężenia |
| Równoległe | Prąd rozdziela się na gałęzie | Błędny odczyt i ryzyko uszkodzenia |

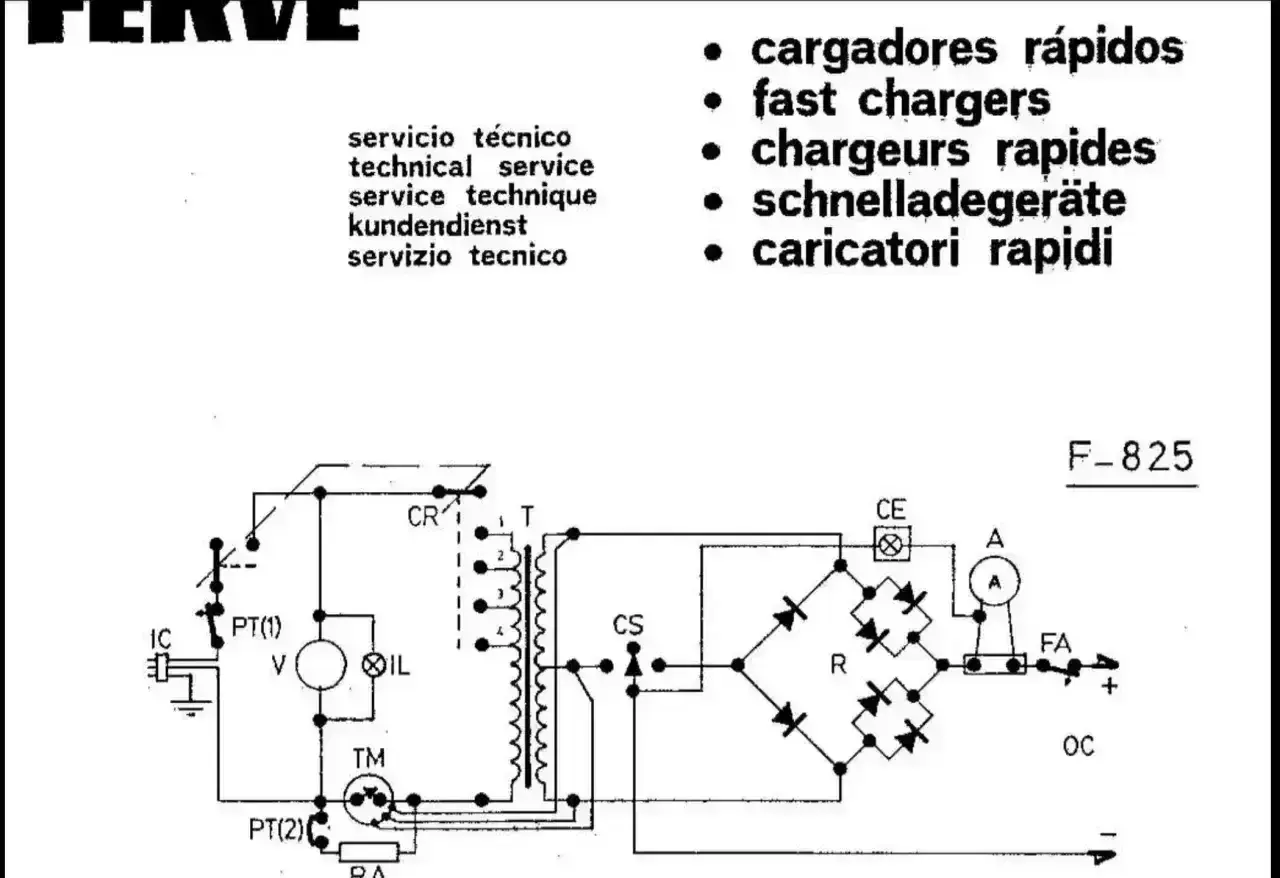

W domu, warsztacie albo w prostym układzie z prostownikiem zasada jest ta sama: amperomierz ma leżeć w torze prądowym, a nie „obok” niego. Gdy już to rozumiesz, można przejść do samego montażu, bo tutaj najłatwiej popełnić błąd z rozpędu.
Jak podłączyć amperomierz krok po kroku
Ja przy takim montażu zawsze zaczynam od odłączenia zasilania i sprawdzenia, czy w obwodzie faktycznie nie ma napięcia. To nie jest formalność. Jedno przypadkowe zwarcie przy pracy z akumulatorem, prostownikiem albo rozdzielnicą robi więcej szkody niż cały resztę pracy razem wziętą.
- Odłącz zasilanie i upewnij się miernikiem, że układ jest beznapięciowy.
- Ustal punkt pomiaru. W praktyce przerywam przewód w miejscu, przez które ma płynąć mierzony prąd.
- Włącz amperomierz w tor, czyli połącz go szeregowo z obciążeniem.
- Sprawdź polaryzację przy układach DC. Plus i minus muszą zgadzać się ze schematem urządzenia.
- Dobierz przewody i końcówki do spodziewanego obciążenia. Luźny styk szybko zamienia się w grzanie.
- Uruchom układ testowo i porównaj wskazanie z tym, czego się spodziewasz.
Jeśli montuję panelowy miernik, sprawdzam też otwór montażowy i sposób osadzenia w obudowie. W popularnych modelach zdarza się format 52 mm, ale zawsze trzymam się dokumentacji konkretnego urządzenia, a nie założenia, że „powinno pasować”. Przy DC ważne jest też to, by nie zgadywać biegunowości, tylko odczytać oznaczenia zacisków i schemat producenta.
Po takim montażu tor główny jest już poprawnie zamknięty, ale przy większych prądach to jeszcze nie koniec. Wtedy bardzo często lepszym rozwiązaniem okazuje się bocznik, a nie prowadzenie pełnego obciążenia przez sam wskaźnik.

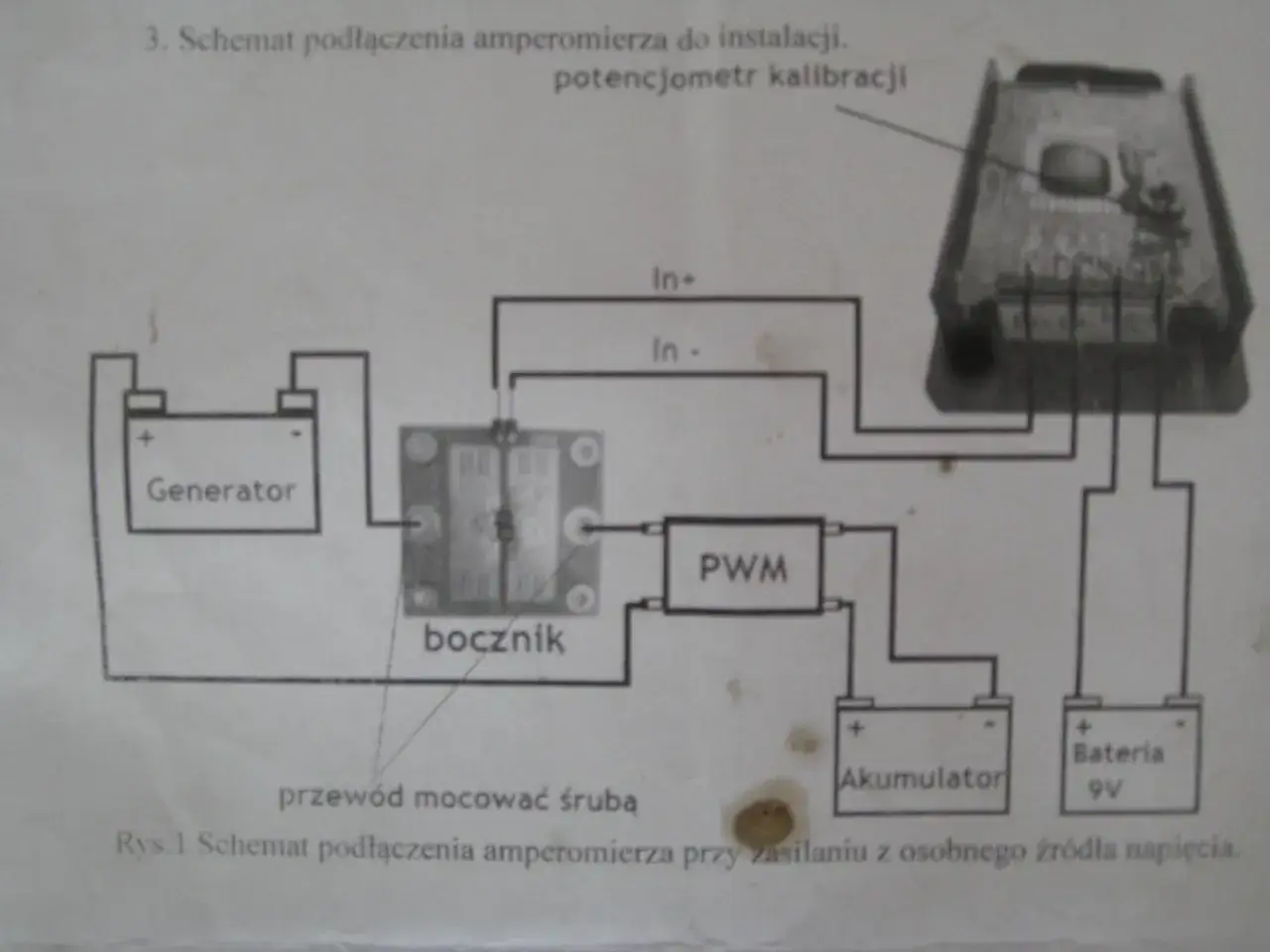

Kiedy bocznik jest lepszy niż bezpośrednie wpięcie
Bocznik, czyli rezystor pomiarowy o bardzo małej rezystancji, pozwala przenieść główny prąd poza sam amperomierz. To rozwiązanie ma sens szczególnie wtedy, gdy w grę wchodzą większe prądy, dłuższe przewody albo panel, w którym nie chcę prowadzić całego obciążenia. W praktyce przy prądach rzędu kilkudziesięciu amperów i wyżej taki układ jest zwyczajnie rozsądniejszy.
- Bezpieczniejszy panel - przez wskaźnik płynie niewielki sygnał, a nie cały prąd roboczy.
- Mniejsze grzanie - ciężar energetyczny bierze na siebie bocznik, nie cienkie połączenia przy zegarze.
- Łatwiejsze prowadzenie przewodów - przewody pomiarowe mogą być cienkie, a tor mocy zostaje tam, gdzie powinien.
- Lepsza organizacja montażu - bocznik można umieścić bliżej źródła lub odbiornika, a sam miernik tam, gdzie jest widoczny.
Przy takich układach sensowne są krótkie przewody pomiarowe i solidne końcówki zaciskane. W praktyce często spotyka się też cienkie przewody sygnałowe rzędu 16 AWG oraz mały bezpiecznik 1 A umieszczony blisko bocznika, jeśli pracuje on po stronie nieuziemionej. To nie jest ozdobnik montażowy, tylko zabezpieczenie przed skutkami przypadkowego zwarcia.
Jeżeli ktoś pyta mnie, co wybrać do stałej instalacji, odpowiadam krótko: przy małych prądach da się żyć z prostym wpięciem szeregowym, ale przy większych obciążeniach bocznik wygrywa wygodą i zdrowym rozsądkiem. Po wyborze metody zostaje jeszcze właściwe prowadzenie przewodów i sensowne miejsce montażu.
Jak dobrać przewody, bezpiecznik i miejsce montażu
Tu najwięcej rzeczy da się zrobić dobrze albo bardzo źle. Sam miernik może być porządny, a mimo to instalacja będzie działała słabo, jeśli przewody będą za cienkie, za długie albo poprowadzone byle jak. Ja zawsze patrzę na trzy sprawy: długość trasy, maksymalny prąd i warunki pracy.
| Element | Co robię | Dlaczego to ma znaczenie |
|---|---|---|
| Miejsce miernika | Wybieram suchy, widoczny i łatwo dostępny punkt | Łatwiejszy odczyt i mniejsze ryzyko uszkodzeń |
| Bocznik | Montuję go możliwie blisko miernika | Skracam przewody pomiarowe i ograniczam zakłócenia |
| Przewody sygnałowe | Stosuję krótką, najlepiej skręconą parę | Lepsza odporność na zakłócenia i mniejsze błędy odczytu |
| Połączenia | Używam porządnych końcówek i solidnego zacisku | Luźny styk grzeje się i psuje pomiar |
| Zabezpieczenie | Dobieram bezpiecznik do toru pomiarowego tam, gdzie to wymagane | Chroni przewody i sam miernik przed zwarciem |
Ważna rzecz, o której wiele osób zapomina: sam montaż miernika nie jest powodem, by zaniżać przekrój przewodu głównego. Tor prądowy dobieram do obciążenia i spadku napięcia, a nie do tego, co wygodniej zmieścić za panelem. Jeśli po drodze trzeba prowadzić przewody przez trudne miejsce, lepiej przemyśleć trasę niż oszczędzić kilka minut na montażu i później poprawiać przegrzewający się odcinek.
Warto też uważać na miejsce osadzenia. Unikam stref wilgotnych, gorących i takich, gdzie przewody mogą oprzeć się o metalową krawędź. W panelach i obudowach liczy się porządek: mniej naprężeń na przewodach, mniej przypadkowych kontaktów, mniej problemów po pierwszym uruchomieniu. Kiedy instalacja jest już ułożona, zostaje ostatni etap, czyli wychwycenie błędów, zanim zrobiają się kosztowne.
Najczęstsze błędy przy montażu
Najgorsze w podłączaniu amperomierza jest to, że część błędów nie daje od razu spektakularnego efektu. Miernik po prostu wskazuje źle, przewód robi się ciepły albo układ działa, ale nie tak, jak powinien. Dlatego patrzę na te pomyłki w pierwszej kolejności.
- Połączenie równoległe zamiast szeregowego - to klasyk, który prowadzi do błędnego pomiaru i może uszkodzić przyrząd.
- Zbyt mały przekrój przewodu - przewód grzeje się szybciej, niż większość osób się spodziewa.
- Brak odłączenia zasilania przed pracą - ryzyko zwarcia rośnie natychmiast.
- Zamiana biegunów w układzie DC - wskazanie może być odwrócone albo nieprawidłowe.
- Przekroczenie zakresu miernika - przyrząd nie jest bezkarny, gdy popłynie przez niego za duży prąd.
- Luz na zaciskach - połączenie wygląda dobrze tylko do chwili, gdy zacznie płynąć prąd roboczy.
- Za długie przewody pomiarowe przy boczniku - większa podatność na zakłócenia i gorsza czytelność wskazań.
W instalacjach domowych i warsztatowych widzę jeszcze jeden problem: ktoś kupuje miernik „na oko”, a potem okazuje się, że zakres jest kompletnie niepasujący do obwodu. Jeżeli mierzę prostownik, akumulator albo obwód zasilania większego odbiornika, zakres dobieram przed montażem, nie po fakcie. To naprawdę oszczędza czasu i nerwów.
Żeby nie wracać do tego samego po uruchomieniu, przed pierwszym załączeniem robię jeszcze krótką kontrolę końcową. To zwykle zajmuje minutę, a często ratuje przed demontażem całego panelu.
Przed pierwszym załączeniem sprawdzam te trzy rzeczy
Na finiszu nie szukam już nowych rozwiązań, tylko potwierdzam, że wszystko jest zgodne ze schematem. Najprościej mówiąc, chcę mieć pewność, że prąd płynie tak, jak miał płynąć, a miernik pokazuje to, co powinien.
- Czy tor prądowy jest przerwany i wpięty poprawnie - bez tego wskazanie nie będzie wiarygodne.
- Czy przewody i zabezpieczenia są dobrane do obciążenia - cienki kabel albo brak bezpiecznika to zbędne ryzyko.
- Czy odczyt po uruchomieniu ma sens - jeśli pokazuje coś absurdalnego, wracam do połączeń, zamiast liczyć na „ułożenie się” układu.
Jeżeli montaż dotyczy rozdzielnicy 230/400 V, układu o dużym prądzie albo instalacji, której nie rozumiem do końca, nie traktuję tego jak szybkiego zadania do zrobienia przy okazji. W takich przypadkach lepiej zatrzymać się wcześniej niż poprawiać przepalone połączenie później. Dobrze zamontowany amperomierz ma po prostu działać: bez grzania, bez losowych odczytów i bez niespodzianek przy kolejnym włączeniu.
