Separator zanieczyszczeń ma sens tylko wtedy, gdy pracuje w miejscu, które faktycznie chroni źródło ciepła, a nie tylko „gdzieś w pobliżu” instalacji. Najkrótsza odpowiedź na to, gdzie zamontować separator zanieczyszczeń, brzmi: na przewodzie powrotnym, możliwie blisko kotła lub pompy ciepła, z zachowaniem kierunku przepływu i pełnego dostępu do serwisu. W tym artykule pokazuję, jak dobrać punkt montażu, czego unikać i na co zwrócić uwagę, żeby filtr magnetyczny naprawdę poprawił pracę całego układu.
Najważniejsze zasady montażu w skrócie
- Najbezpieczniejsze i najczęściej zalecane miejsce to przewód powrotny przed źródłem ciepła.
- Separator powinien być łatwo dostępny, bo okresowe czyszczenie ma znaczenie dla skuteczności całego układu.
- W modelach pionowych osadnik powinien być skierowany w dół, a przepływ musi zgadzać się ze strzałką na korpusie.
- W starszych instalacjach warto najpierw przepłukać obieg, bo sam separator nie usuwa wieloletnich złogów z rur.
- Jeśli producent przewiduje zawory odcinające po obu stronach, konserwacja jest później znacznie prostsza.

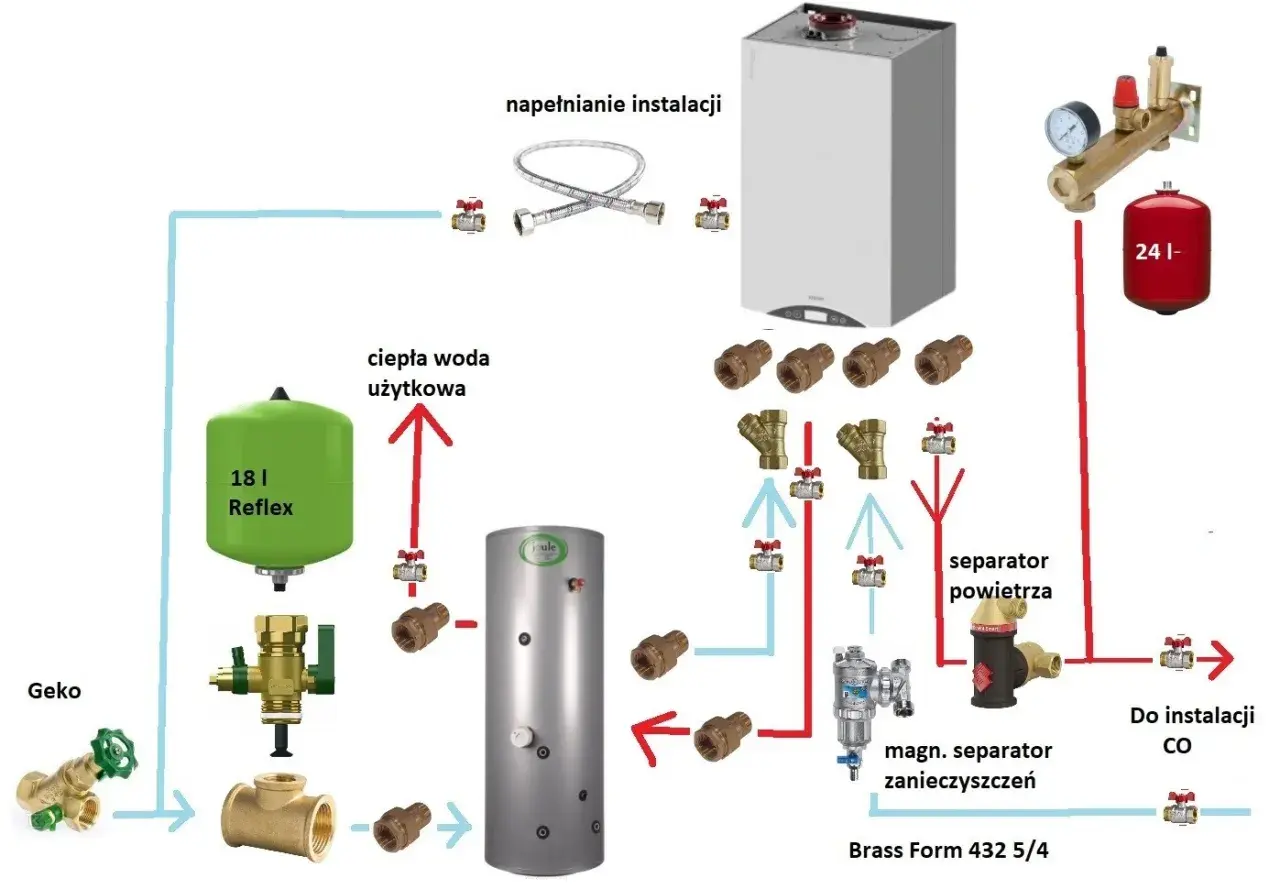

Najpewniejszy punkt to powrót do źródła ciepła
W praktyce stawiam na przewód powrotny, bo tam wraca woda z całej instalacji razem z magnetytem, rdzą i drobnym osadem. To właśnie ten brud ma trafić do separatora zanim dotrze do wymiennika, pompy obiegowej albo zaworów, czyli do elementów najbardziej wrażliwych na zanieczyszczenia. W nowoczesnych kotłach kondensacyjnych i pompach ciepła różnica między dobrym a złym miejscem montażu bywa odczuwalna szybciej, niż wielu inwestorów się spodziewa.

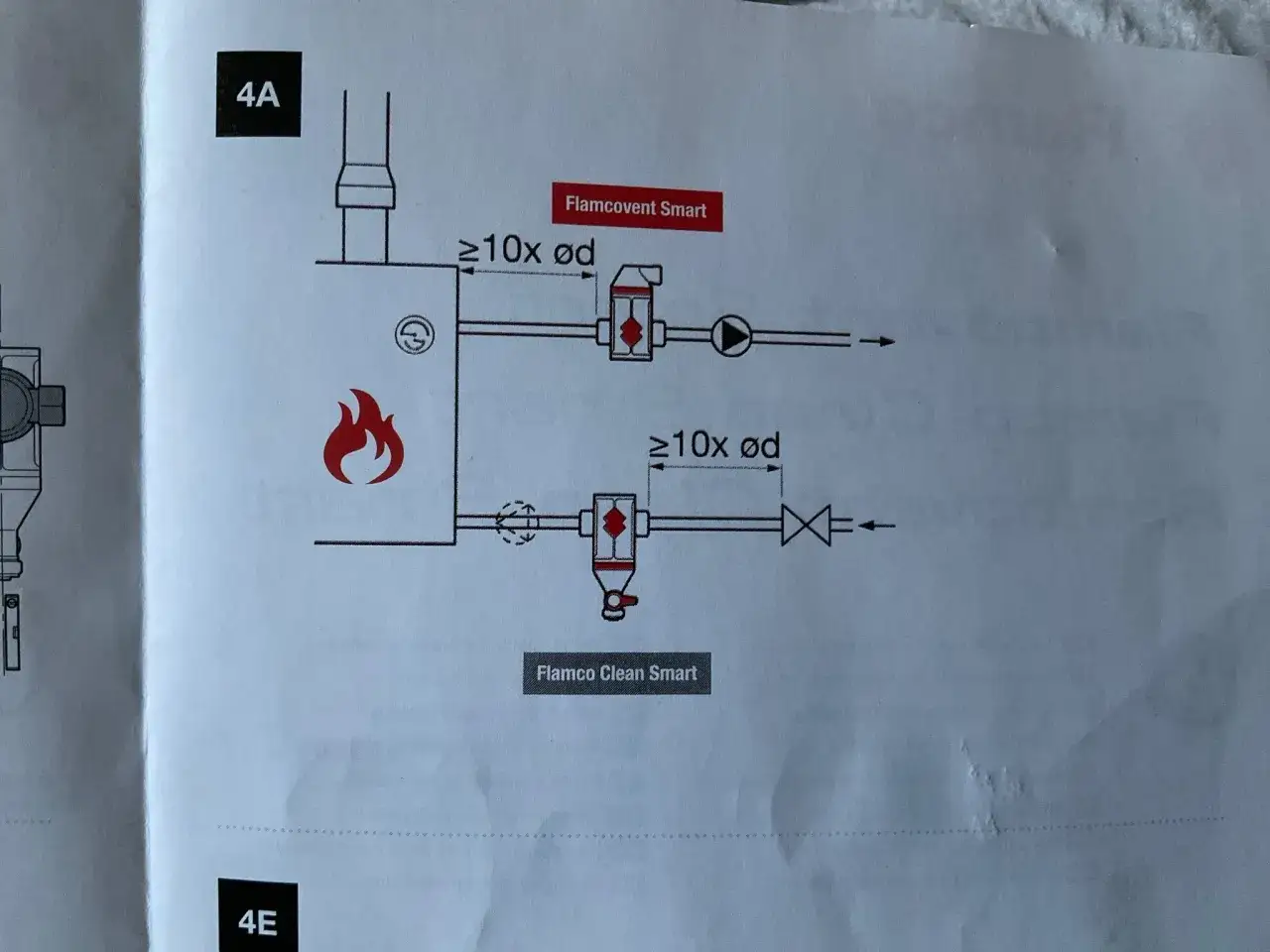

Nie bez powodu producenci zwykle kierują montaż właśnie na stronę powrotną, a nie na zasilanie. Na zasilaniu separator też może działać, ale to już powinno wynikać z konkretnego modelu i instrukcji, a nie z przyzwyczajenia instalatora. Ja traktuję to prosto: jeśli urządzenie ma chronić źródło ciepła, to powinno przechwycić zanieczyszczenia tuż przed wejściem do niego, a nie po drodze gdzieś po stronie rozdziału.
To prowadzi do ważniejszego pytania: jak wybrać dokładny punkt montażu w zależności od całego układu, a nie tylko samego kotła.
Tak dopasowuję miejsce do rodzaju instalacji
Nie każda kotłownia wygląda tak samo, dlatego nie szukam jednego „uniwersalnego” punktu na pamięć. Patrzę na źródło ciepła, ilość miejsca, dostęp do serwisu i na to, czy instalacja jest nowa, czy modernizowana. Poniżej zestawiam najczęstsze sytuacje, bo właśnie tu najłatwiej popełnić błąd już na etapie planowania.
| Sytuacja | Gdzie montuję separator | Dlaczego właśnie tam |
|---|---|---|
| Nowy kocioł gazowy | Na powrocie, tuż przed kotłem | Chroni wymiennik i pompę zanim zanieczyszczenia wejdą do urządzenia. |
| Pompa ciepła | Na powrocie, możliwie blisko jednostki | Wrażliwe elementy źródła ciepła nie lubią osadu i magnetytu. |
| Modernizacja starej instalacji | Na powrocie przed źródłem ciepła, po wcześniejszym płukaniu obiegu | W starych rurach i grzejnikach osad pojawia się szczególnie szybko. |
| Układ z buforem lub sprzęgłem | Na odcinku, który realnie chroni źródło ciepła, zgodnie z projektem | Tu liczy się cała hydraulika układu, nie sam jeden element. |
| Brak miejsca pod kotłem | W wariancie kompaktowym, dopuszczonym do montażu poziomego lub pionowego | Lepszy jest wygodny serwis niż „idealnie” ustawiony, ale nienadający się do czyszczenia separator. |
Jeśli instalacja jest mocno zużyta, z grubą warstwą szlamu albo wieloletnim osadem, sam separator nie rozwiąże całego problemu. Wtedy sens ma najpierw czyszczenie obiegu, a dopiero potem montaż filtra magnetycznego, żeby nowy element nie zapchał się po kilku dniach pracy. Z tego miejsca łatwo przejść do kwestii, która w praktyce decyduje o skuteczności równie mocno jak sam punkt wpięcia: pozycja urządzenia i dostęp do niego.
Pozycja montażu i dostęp serwisowy robią większą różnicę niż się wydaje
Tu najważniejsza jest jedna zasada: montuję zgodnie z konstrukcją konkretnego modelu, a nie według ogólnego przyzwyczajenia. Część separatorów ma pracować w pionie, część może być instalowana także w poziomie, a niektóre dopuszczają ustawienie kątowe. Jeśli korpus ma strzałkę, to ona nie jest ozdobą, tylko informacją o kierunku przepływu. W pionowym montażu osadnik powinien być skierowany w dół, bo wtedy zanieczyszczenia zbierają się tam, gdzie mają się zbierać.
Drugą sprawą jest serwis. Dla mnie separator bez dostępu do magnetycznego wkładu, osadnika i zaworu spustowego jest półśrodkiem. Jeśli trzeba demontować pół kotłowni, żeby go wyczyścić, to układ jest źle zaplanowany. Dlatego zostawiam miejsce na odkręcenie osadnika, wyjęcie magnesu i bezpieczne podstawienie naczynia lub węża do spustu.
- Sprawdzam, czy da się swobodnie wyjąć magnes.
- Sprawdzam, czy osadnik ma miejsce na otwarcie bez konfliktu z rurami i ścianą.
- Sprawdzam, czy połączenia nie są naprężone i nie „wiszą” na korpusie separatora.
- Jeśli producent tego nie wyklucza, wolę zawory odcinające po obu stronach urządzenia.
- Jeśli model na to pozwala, zostawiam też miejsce na ewentualny automatyczny odpowietrznik.
W praktyce to właśnie taki detal decyduje, czy separator będzie regularnie czyszczony, czy po roku stanie się martwym elementem w instalacji. A skoro montaż ma sens tylko wtedy, gdy da się go obsługiwać, przejdźmy teraz do samego procesu wpięcia urządzenia.
Montaż krok po kroku bez niepotrzebnego ryzyka
Nie lubię montażu „na skróty”, bo przy separatorach zanieczyszczeń oszczędność kilku minut zwykle kończy się później większym serwisem. Najbezpieczniej pracować na chłodnej instalacji, z odciętym obiegiem i z pełną kontrolą połączeń.
- Wyłączam źródło ciepła i czekam, aż instalacja ostygnie.
- Odcinam odcinek, na którym ma pracować separator, i spuszczam medium w takim zakresie, jaki jest potrzebny do bezpiecznego montażu.
- Sprawdzam kierunek przepływu na korpusie oraz stronę powrotu do źródła ciepła.
- Wpinam separator na przewodzie powrotnym, pilnując pozycji zgodnej z instrukcją modelu.
- Jeżeli układ tego wymaga, montuję zawory odcinające, żeby późniejsze czyszczenie nie oznaczało opróżniania całej instalacji.
- Otwieram obieg, odpowietrzam instalację i sprawdzam szczelność wszystkich połączeń.
Przy doborze samego urządzenia zawsze patrzę też na parametry pracy. W domowych modelach spotyka się zwykle zakresy rzędu 90-110°C i 3-10 bar, czasem także dopuszczenie dla mieszanin wody z glikolem do 50%, ale to nie jest reguła dla każdego produktu. Jeśli masz nietypowy układ albo nie jesteś pewien, czy separator ma pracować na kotle, pompie ciepła czy w modernizowanej instalacji, instrukcja producenta jest ważniejsza niż ogólna zasada z internetu. Po samym montażu zostaje już najczęściej ten etap, który ludzie pomijają, a potem płacą za to awarią lub słabą wydajnością.
Najczęstsze błędy, które psują efekt
Najwięcej problemów widzę nie w samym urządzeniu, tylko w sposobie jego osadzenia. Separator działa dobrze tylko wtedy, gdy instalacja pozwala mu przechwytywać zanieczyszczenia w naturalnym przepływie i gdy później da się go normalnie obsłużyć.
- Montaż na zasilaniu „bo było bliżej” zamiast na powrocie.
- Ustawienie osadnika bokiem albo do góry, mimo że model wymaga pozycji pionowej.
- Wciśnięcie urządzenia w miejsce bez dostępu do czyszczenia.
- Brak płukania starej instalacji przed uruchomieniem nowego separatora.
- Pominięcie zaworów odcinających tam, gdzie później bardzo by się przydały.
- Brak pierwszej kontroli po uruchomieniu, gdy w obiegu zaczyna się zbierać świeżo oderwany osad.
Osobno traktuję instalacje modernizowane. Jeśli w układzie przez lata pracowała stal, żeliwo albo mieszane materiały, separator będzie łapał dużo więcej zanieczyszczeń niż w nowym domu. To nie jest wada urządzenia, tylko sygnał, że obieg długo czekał na ochronę. Dlatego w takich przypadkach nie obiecuję cudów po jednym montażu, tylko uczciwie zakładam, że przyda się też płukanie obiegu i kontrola po kilku tygodniach pracy. To naturalnie prowadzi do ostatniej rzeczy, którą zawsze sprawdzam po zakończeniu robót.
Po montażu robię jeszcze jedną kontrolę, która oszczędza późniejszych kłopotów
Po uruchomieniu nie kończę tematu na „jest szczelnie”. Separator trzeba jeszcze zobaczyć po krótkim czasie pracy, bo dopiero wtedy widać, ile zanieczyszczeń naprawdę zebrała instalacja. W praktyce pierwszy przegląd wykonuję po około 2 tygodniach, a później kontroluję układ przynajmniej raz w roku, zwłaszcza jeśli instalacja jest starsza albo pracuje w trudniejszych warunkach.
Sprawdzam wtedy szczelność połączeń, stan osadnika, ilość zgromadzonego szlamu i działanie magnesu. Jeśli układ pracuje poprawnie, separator nie powinien być pusty po dwóch tygodniach, bo właśnie po to został zamontowany. Jeśli osadu jest bardzo dużo, traktuję to jako sygnał, że instalacja wymaga dokładniejszego płukania albo że w obiegu nadal dzieje się coś, co warto skontrolować przed sezonem grzewczym.
Dobrze zamontowany separator zanieczyszczeń nie rzuca się w oczy, ale realnie wydłuża życie kotła, pompy i wymiennika. Najkrócej: montuję go na powrocie, blisko źródła ciepła, z zachowaniem kierunku przepływu, dostępu do serwisu i zasad konkretnego modelu. Jeśli te cztery rzeczy są spełnione, instalacja zwykle odwdzięcza się spokojniejszą pracą i mniejszą ilością problemów w kolejnych sezonach.
