Jak sprawdzić elektrozawór? Pełny poradnik diagnostyki

Sprawny elektrozawór powinien reagować od razu: po podaniu sygnału otwiera przepływ, a po odcięciu wraca do pozycji wyjściowej bez buczenia i zwłoki. Poniżej pokazuję, jak sprawdzić elektrozawór bez zgadywania: od szybkiej oceny objawów, przez pomiar cewki, po test po montażu. To praktyczny poradnik dla instalacji wodnych, grzewczych i nawadniających, bo w każdej z nich awaria potrafi wyglądać podobnie, ale przyczyna bywa zupełnie inna.

Po objawach poznasz, czy winna jest cewka, sterowanie czy mechanika

Ja zawsze zaczynam od objawu, bo to oszczędza czas i od razu zawęża obszar szukania. Sam pomiar bez kontekstu bywa mylący, szczególnie wtedy, gdy instalacja ma kilka pośrednich elementów: sterownik, przekaźnik, przewody, filtr i sam korpus zaworu.

Najpierw ustalam też, czy zawór jest normalnie otwarty (NO), czy normalnie zamknięty (NC). Bez tej informacji łatwo uznać poprawne zachowanie za usterkę, zwłaszcza podczas testów ręcznych.

Jeśli objaw wskazuje na elektrykę, przechodzę do pomiarów. Gdy zawór klika, ale dalej nie pracuje, bardziej podejrzewam zabrudzenie albo uszkodzoną membranę, więc kolejnym krokiem jest test cewki multimetrem.

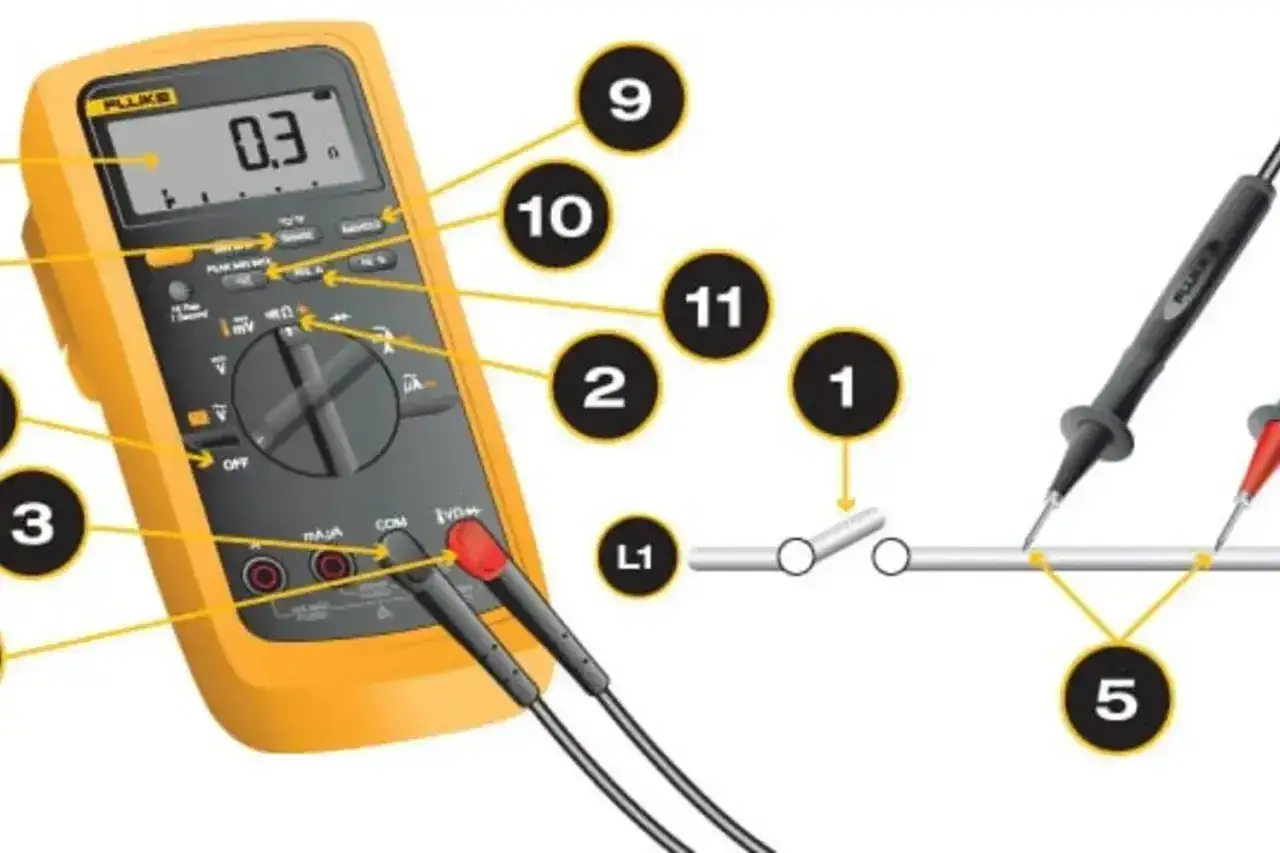

Pomiar cewki multimetrem daje najszybszą odpowiedź

Do tego testu potrzebuję multimetru z pomiarem Ω i VAC/VDC, latarki oraz dostępu do zacisków cewki. Zasilanie musi być odłączone, bo rezystancję mierzy się na niepodłączonym obwodzie. To podstawowa zasada, a jej pominięcie potrafi zafałszować wynik albo uszkodzić miernik.

1. Odłącz przewody od cewki i sprawdź, czy konektory nie są zaśniedziałe.
2. Ustaw miernik na pomiar oporu i przyłóż sondy do styków cewki.
3. Odczytaj wynik i porównaj go z dokumentacją konkretnego modelu.
4. Jeśli miernik pokazuje przerwę albo bardzo wysoką wartość, cewka jest podejrzana.
5. Jeśli wynik jest bliski zera, szukam zwarcia w uzwojeniu.
6. Jeśli odczyt zmienia się po poruszeniu przewodami, sprawdzam też samą wiązkę i złącza.

W popularnych zaworach do nawadniania spotyka się wartości około 28 Ω, a w niektórych rozwiązaniach 29-32 Ω, ale traktuję to wyłącznie jako punkt odniesienia. Najważniejsze jest to, czy wynik mieści się w specyfikacji producenta i czy nie „pływa” po poruszeniu przewodami. Jeśli opór jest prawidłowy, a zawór nadal nie reaguje, problem zwykle leży po stronie zasilania albo mechaniki.

Warto też pamiętać o jednej praktycznej rzeczy: cewka, która dostała po przepięciu lub przegrzała się, może wyglądać dobrze wizualnie, a mimo to mieć uszkodzone uzwojenie. Wtedy sam pomiar oporu bywa najuczciwszym testem, jaki można wykonać na miejscu.

Sprawdzenie zasilania pokazuje, czy problem leży po stronie sterownika

Tu mierzę napięcie na samych zaciskach zaworu, najlepiej w chwili, gdy sterownik wydaje polecenie otwarcia. To ważne, bo na panelu wszystko może wyglądać poprawnie, a w terenie napięcie już wyraźnie siada przez przewody, złącza albo uszkodzony przekaźnik.

• Sprawdzam bezpiecznik, przekaźnik i przewody prowadzące do zaworu.
• Mierzę napięcie na cewce pod obciążeniem, a nie tylko na wyjściu sterownika.
• Porównuję wynik z napięciem znamionowym cewki, na przykład 24 V AC w wielu instalacjach nawadniających.
• Jeśli producent podaje tolerancję, odnoszę się do niej, a nie do zasady „około pasuje”.
• Gdy napięcie jest wyraźnie za niskie, zawór może tylko buczeć albo otwierać się częściowo.

W dokumentacjach wielu producentów pojawiają się wartości referencyjne rzędu 24 V AC, a w niektórych systemach za punkt odniesienia podaje się nawet około 26,5 VAC na cewce z uwzględnieniem spadków na przewodach. Ja patrzę jednak przede wszystkim na konkretne zasilanie i długość obwodu, bo to one decydują o realnym działaniu. Jeśli zasilanie jest w normie, a cewka ma właściwy opór, zostaje mechanika zaworu. I właśnie tam najczęściej wychodzą błędy montażowe oraz zabrudzenia.

Na tym etapie widać już, czy problem da się rozwiązać bez rozbierania instalacji, czy trzeba wejść głębiej w korpus i ocenić pracę elementów mechanicznych.

Szybki test mechaniczny i czyszczenie często ratują sprawę

Jeżeli zawór dostaje zasilanie, ale nie reaguje albo domyka się z opóźnieniem, sprawdzam, czy mechanizm nie został zablokowany przez brud, kamień lub uszkodzoną membranę. W zaworach pilotowych ważny jest też mały otwór sterujący, bo jego przytkanie potrafi unieruchomić całość mimo sprawnej cewki.

W praktyce robię to tak:

• Upewniam się, że medium jest odcięte i układ nie pracuje pod niebezpiecznym ciśnieniem.
• Korzystam z ręcznego otwarcia, jeśli zawór je posiada, żeby odróżnić problem elektryczny od hydraulicznego.
• Sprawdzam, czy po podaniu napięcia czuć przyciąganie cewki lub lekki opór pracy armatury, czyli ruchomego rdzenia zaworu.
• Rozbieram korpus tylko wtedy, gdy producent przewiduje serwisowanie i mam pewność, że złożę go poprawnie.
• Czyszczę membranę, gniazdo i armaturę bez agresywnych narzędzi, bo łatwo uszkodzić powierzchnię przylgni.

Tu bardzo łatwo popełnić błąd: ktoś słyszy klik i zakłada, że zawór działa, a problemem jest zatkane gniazdo albo zużyta membrana. Jeśli awaria wraca po czyszczeniu, zwykle nie ma sensu walczyć dalej z samym zaworem, tylko trzeba szukać przyczyny w jakości medium albo doborze elementu. To prowadzi już prosto do kontroli po montażu.

Po montażu sprawdź nie tylko szczelność, ale też warunki pracy

Nowy zawór potrafi sprawiać problemy nie dlatego, że jest wadliwy, ale dlatego, że został źle wstawiony w instalację. Ja po montażu zawsze patrzę na kierunek przepływu, dostęp do cewki, stan uszczelnień i to, czy obok nie ma miejsca, gdzie zbiera się wilgoć albo brud.

1. Sprawdzam strzałkę kierunku przepływu na korpusie.
2. Kontroluję, czy przewody są dobrze osadzone i zabezpieczone przed wodą.
3. Nie dokręcam korpusu na siłę, bo naprężenie potrafi później rozszczelnić połączenie.
4. Jeśli w instalacji jest piach, opiłki albo kamień, przed zaworem montuję filtr.
5. Po uruchomieniu przeprowadzam kilka cykli otwarcia i zamknięcia, obserwując czas reakcji oraz wycieki.

W praktyce właśnie ten etap najczęściej odsłania problemy, które później są mylone z awarią elektryczną: odwrócony montaż, za słaba filtracja albo brak miejsca na swobodną pracę cewki. Gdy układ po uruchomieniu nadal nie zachowuje się prawidłowo, zostaje decyzja, czy zawór da się jeszcze uratować, czy lepiej od razu go wymienić.

Kiedy naprawa przestaje być opłacalna

Są usterki, przy których nie ma sensu tracić czasu na kolejne próby. Jeżeli cewka ma przerwę, zwarcie, nadtopioną izolację albo zawór jest skorodowany od środka, naprawa bywa krótkotrwała albo po prostu niebezpieczna. W zaworach z wymienną cewką można ratować samą cewkę, ale pęknięty korpus, wyrobiona armatura czy zniszczone gniazdo zwykle oznaczają wymianę całego elementu.

Jeżeli po wymianie lub czyszczeniu objawy wracają, problem często leży już nie w samym zaworze, ale w doborze instalacji. I właśnie na tym najczęściej oszczędza się najwięcej czasu przy kolejnych przeglądach.

Żeby awaria nie wróciła, dopilnuj kilku rzeczy przy kolejnej instalacji

Najbardziej opłaca mi się myśleć o elektrozaworze jak o elemencie całego układu, a nie samodzielnej części. Jeśli dobiorę go do napięcia, medium i warunków pracy, późniejsza diagnostyka staje się prostsza, a sam zawór działa przewidywalnie.

• Dobieram napięcie cewki dokładnie do sterowania, bez zasady „prawie pasuje”.
• Zostawiam dostęp serwisowy, żeby dało się szybko odpiąć przewody i ocenić cewkę.
• Stosuję filtrację tam, gdzie medium niesie brud, piasek lub osad.
• Oznaczam przewody i kierunek przepływu, bo to skraca przyszłe naprawy.
• Po pierwszym uruchomieniu wracam do instalacji jeszcze raz, kiedy układ popracuje pod obciążeniem.

Takie podejście nie jest efektowne, ale oszczędza najwięcej nerwów. Jeśli zawór został sprawdzony po kolei, a instalacja nadal nie działa, zwykle szukam już poza samą cewką: w sterowniku, okablowaniu, ciśnieniu albo błędach montażowych, które na pierwszy rzut oka wyglądają jak awaria samego elektrozaworu.
