Różnica potencjałów w obwodzie decyduje o tym, czy prąd popłynie, jak zadziała urządzenie i czy instalacja będzie pracowała stabilnie. W praktyce to właśnie napięcie wyznacza, ile energii może dostać odbiornik na swoich zaciskach, więc od tego zależy wszystko od ładowarki po silnik. W tym tekście rozkładam temat na czynniki pierwsze: wyjaśniam pojęcie, pokazuję związek z prądem i oporem, a potem tłumaczę, jak to sprawdzać w domu i podczas montażu instalacji.
Najważniejsze fakty o różnicy potencjałów
- To różnica energii przypadającej na ładunek między dwoma punktami obwodu.
- Mierzy się ją w woltach, a miernik podłącza równolegle do badanych punktów.
- Sama wartość woltowa nie wystarcza do oceny pracy urządzenia, bo liczą się też prąd, opór i moc.
- W polskiej sieci jednofazowej standardem jest 230 V przy 50 Hz, a w układzie trójfazowym 400 V między fazami.
- Najczęstsze błędy wynikają z mylenia trybu AC/DC, złego podłączenia przewodów i pomiaru w niewłaściwym miejscu.
Czym jest różnica potencjałów w obwodzie
Najprościej mówiąc, to energia przypadająca na jednostkowy ładunek między dwoma punktami obwodu. Zapis U = W / q mówi, że im większa praca potrzebna do przeniesienia ładunku, tym większa ta wartość. Jednostką jest wolt, więc 1 V oznacza 1 J na kulomb.

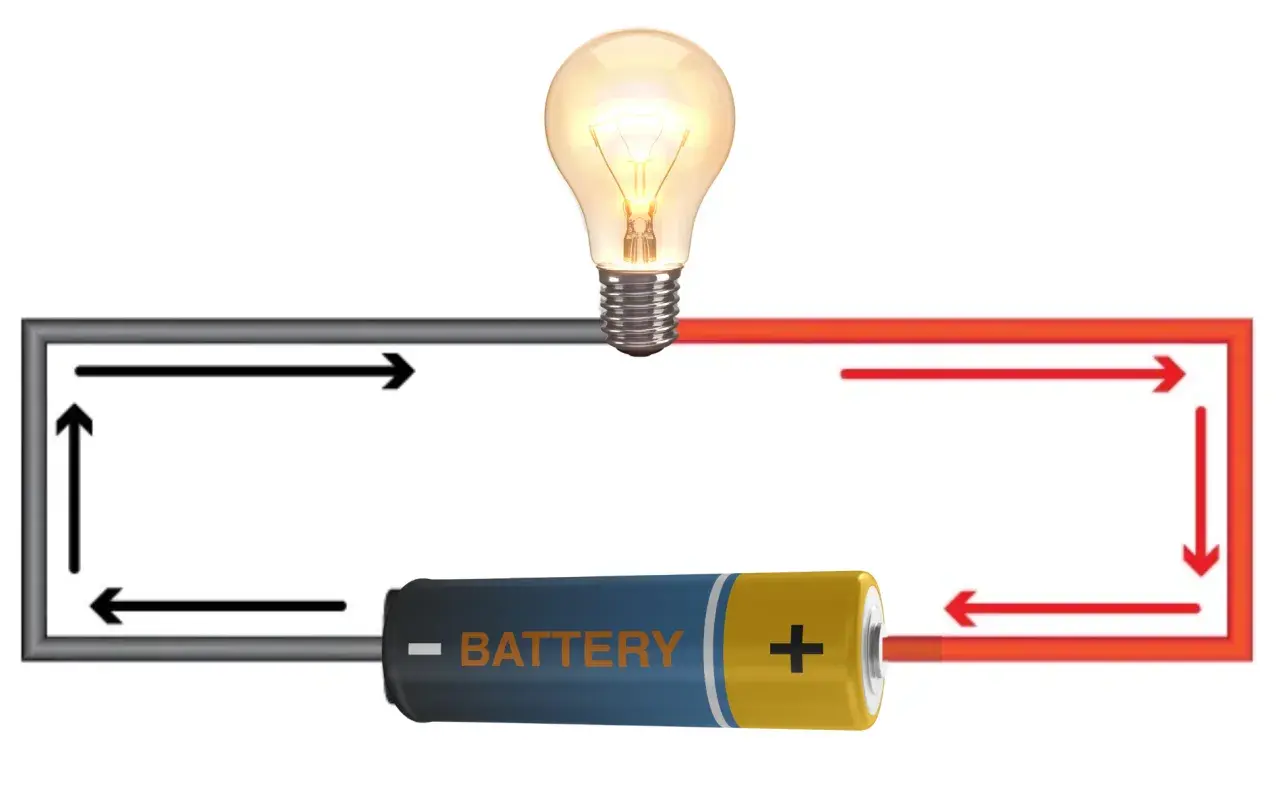

W praktyce patrzę na to jak na „różnicę poziomów” w instalacji: ładunki poruszają się z punktu o wyższym potencjale do punktu o niższym, ale tylko wtedy, gdy obwód jest zamknięty. Sama wartość nie opisuje jeszcze, ile energii zużyje urządzenie, a jedynie jaki ma „napęd” do pracy. Żeby to dobrze odczytać, trzeba od razu odróżnić tę wielkość od natężenia i mocy.
To rozróżnienie porządkuje większość nieporozumień, więc zaraz rozbiję je na konkretne pojęcia i proste zależności.
Czym różni się od natężenia i mocy
W relacji do natężenia i mocy najłatwiej myli się trzy rzeczy: co „pcha” ładunki, co rzeczywiście płynie i co urządzenie pobiera z sieci. Dla porządku używam prostego zestawienia.
| Pojęcie | Co opisuje | Jednostka | Praktyczny obraz |
|---|---|---|---|
| Różnica potencjałów | Energię dostępną na każdy ładunek między dwoma punktami | V | To ona daje „napęd” obwodowi |
| Natężenie | Ilość ładunku przepływającą w czasie | A | Pokazuje, ile prądu faktycznie płynie |
| Opór | Stopień utrudnienia przepływu | Ω | Dłuższy i cieńszy przewód zwykle stawia większy opór |
| Moc | Tempo pobierania energii | W | Określa, jak szybko urządzenie zużywa energię |
Najważniejsza zależność praktyczna brzmi: I = U / R. Gdy opór rośnie przy stałej wartości woltowej, natężenie spada; gdy rośnie wartość woltowa przy tym samym oporze, natężenie rośnie. To dlatego słaba bateria, cienki przewód albo zbyt długi przedłużacz od razu odbijają się na pracy odbiornika.
Jest jeszcze jedna rzecz, o której początkujący często zapominają: realne źródło ma opór wewnętrzny. Pod obciążeniem wartość na zaciskach zwykle spada nieco niżej niż bez poboru prądu, więc sam odczyt z etykiety nie mówi jeszcze całej prawdy. Za chwilę pokażę, jak to sensownie zmierzyć.
Gdy ten układ pojęć jest już jasny, przejście do pomiaru staje się dużo prostsze.
Jak mierzyć napięcie i nie popełnić banalnego błędu

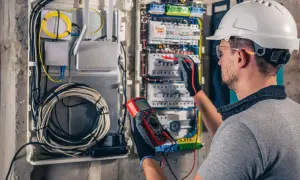

W domu najczęściej używam multimetru, ale przy instalacjach w ścianie ważniejsza od samego sprzętu jest metoda. Miernik ma pokazać różnicę między dwoma punktami, więc podłącza się go równolegle, a nie szeregowo. To drobiazg, ale właśnie tu pojawia się sporo błędów.
| Co sprawdzasz | Jak to zrobić | Dlaczego to ważne |
|---|---|---|
| Rodzaj prądu | Ustaw V~ dla prądu przemiennego i V⎓ dla stałego | Zły tryb daje błędny odczyt albo brak sensownego wyniku |
| Podłączenie przewodów | Czarną sondę włóż do COM, czerwoną do V | To standard w multimetrze i ogranicza pomyłki |
| Miejsce pomiaru | Wpinaj miernik między dwa punkty obwodu, równolegle | Mierzysz różnicę potencjałów, nie przepływ prądu |
| Zakres | W trybie manualnym wybierz zakres wyższy niż spodziewany | Chroni przed przeciążeniem miernika |
Jeśli pomiar dotyczy domowej instalacji, nie testuję niczego „na oko” i nie wkładam przewodów w przypadkowe miejsca. W praktyce liczy się także to, czy w danym punkcie występuje prąd przemienny, czy stały, bo od tego zależy ustawienie miernika. Taki porządek oszczędza czas i usuwa najgłupsze pomyłki już na starcie.
Skoro wiadomo już, jak mierzyć, warto zobaczyć, jakie wartości spotyka się najczęściej w domu, samochodzie i warsztacie.
Jakie wartości spotyka się w domu i w warsztacie
W praktyce nie ma jednej uniwersalnej wartości. Inne poziomy stosuje się do elektroniki, inne do sprzętu domowego, a jeszcze inne do urządzeń o większej mocy. To nie są konkurencyjne rozwiązania, tylko odpowiedzi na różne potrzeby.
| Gdzie spotkasz | Typowa wartość | Po co się ją stosuje | Co to oznacza w praktyce |
|---|---|---|---|
| USB i drobna elektronika | 5 V | Zasilanie lekkiej elektroniki i ładowania | Niskie poziomy są wygodne tam, gdzie liczy się prostota i bezpieczeństwo układu |
| Instalacja samochodowa | 12 V | Zasilanie oświetlenia, radia i sterowników | Niższa wartość ogranicza ryzyko, ale wymaga sensownego doboru przewodów |
| Automatyka i sterowanie | 24 V | Domofony, sterowniki, LED, systemy pomocnicze | Często wybierana tam, gdzie ważna jest stabilność i mniejsze obciążenie instalacji |
| Gniazdko jednofazowe w Polsce | 230 V | Większość sprzętu domowego | To standard w mieszkaniach i domach, a podana wartość jest skuteczna |
| Zasilanie trójfazowe | 400 V | Płyty grzewcze, pompy, warsztat, większe odbiorniki | Umożliwia wygodne zasilanie urządzeń o większej mocy |
Z mojego punktu widzenia najważniejsze jest nie tylko to, ile wynosi dana wartość, ale też czy urządzenie ma na tabliczce znamionowej dokładnie taki zakres pracy. Ładowarka, zasilacz LED i piekarnik mogą pracować w zupełnie innych warunkach, mimo że wszystkie są sprzętem elektrycznym. Jeśli opis na obudowie nie zgadza się z instalacją, nie zakładam, że „jakoś będzie działać”.
To właśnie na etapie dopasowania sprzętu do instalacji wychodzą błędy, które później kosztują najwięcej.
Najczęstsze błędy przy instalacji i pomiarze
W praktyce największe problemy nie wynikają z samej teorii, tylko z mylenia pojęć i pośpiechu. Poniżej zebrałem błędy, które widzę najczęściej, zwłaszcza przy prostych pracach domowych i przy pierwszych pomiarach multimetrem.
| Błąd | Skutek | Lepsze podejście |
|---|---|---|
| Mylenie różnicy potencjałów z natężeniem | Urządzenie wydaje się „za słabe” albo „za mocne”, choć problem leży gdzie indziej | Patrz równocześnie na wartość woltową, pobór prądu i moc |
| Ustawienie złego trybu miernika | Odczyt jest bez sensu albo w ogóle nie odpowiada rzeczywistości | Zawsze rozróżniaj AC i DC przed dotknięciem przewodów |
| Zbyt długi albo zbyt cienki przewód | Pojawia się spadek potencjału i odbiornik pracuje słabiej | Dobierz przekrój przewodu do obciążenia i długości trasy |
| Sprawdzanie obwodu „na próbę” bez miernika | Ryzyko uszkodzenia sprzętu albo porażenia | Najpierw odłącz zasilanie, potem mierz i dopiero później uruchamiaj |
| Założenie, że mniejsza wartość zawsze jest bezpieczna | Układ może działać niestabilnie albo wcale | Liczy się zgodność z wymaganiami odbiornika, nie sama liczba |
W instalacjach domowych szczególnie zdradliwe są długie odcinki przewodów i luźne połączenia. Na papierze wszystko wygląda poprawnie, a w praktyce urządzenie pracuje nierówno, bo część energii „gubi się” po drodze. Jeśli coś zachowuje się nietypowo, nie zgaduję przyczyny, tylko sprawdzam po kolei miejsce pomiaru, stan przewodów i zgodność parametrów.
Po takim przeglądzie łatwo już przejść do najważniejszej rzeczy: co faktycznie sprawdzić przed zakupem urządzenia albo poprawką w instalacji.
Co sprawdzić przed wyborem urządzenia lub poprawką instalacji
Gdy oceniam instalację lub wybór sprzętu, patrzę na trzy pytania: czy źródło ma właściwą wartość woltową, czy odbiornik ma odpowiedni zakres pracy i czy przewody nie robią zbędnego spadku potencjału. To prosty filtr, ale bardzo skuteczny w praktyce.
- Sprawdź tabliczkę znamionową urządzenia, a nie tylko opis marketingowy.
- Dobierz źródło do odbiornika i rodzaju prądu, bo 5 V, 12 V, 230 V i 400 V nie są zamienne.
- Przy dłuższych trasach przewodu licz się ze spadkiem potencjału i dobieraj odpowiedni przekrój.
- Dla większych odbiorników w kuchni, garażu lub warsztacie zaplanuj osobny obwód i właściwe zabezpieczenia.
- Jeśli coś nie zgadza się z parametrami instalacji, zleć pomiar zamiast testować metodą prób i błędów.
Dobrze rozumiana różnica potencjałów nie jest teorią dla teorii. W praktyce pomaga dobrać sprzęt, uniknąć przegrzewania przewodów i szybciej znaleźć przyczynę awarii. Jeśli instalacja ma działać pewnie przez lata, to właśnie od tych podstaw zaczynam.
