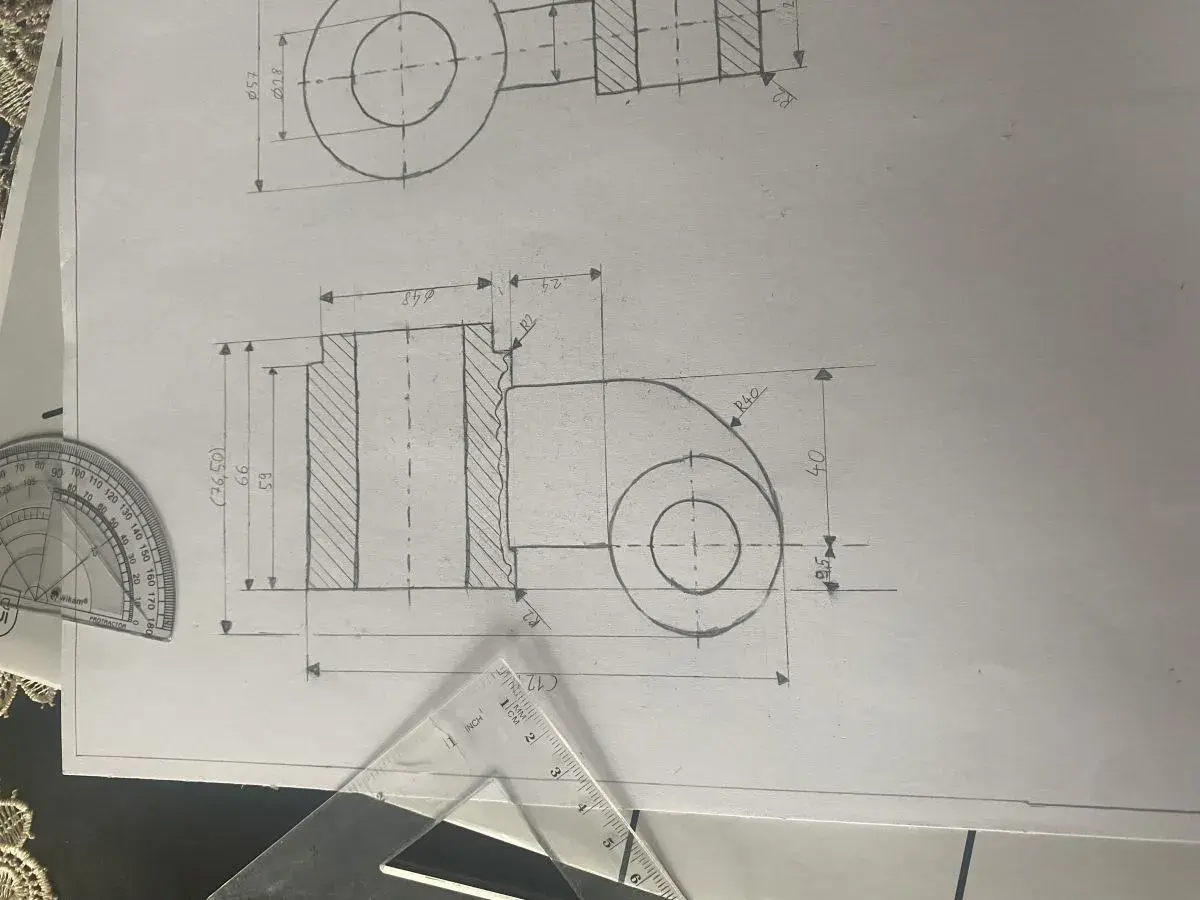

Dobre wymiarowanie decyduje o tym, czy rysunek techniczny naprawdę pomaga w obróbce, kontroli i montażu, czy tylko wygląda „poprawnie” na papierze. W tym tekście pokazuję zasady, które porządkują zapis wymiarów, ułatwiają odczyt wykonawcy i ograniczają typowe błędy przy detalach warsztatowych. Skupiam się na praktyce: gdzie stawiać wymiary, jak je zapisywać i jak nie zepsuć czytelności rysunku.
Najważniejsze zasady, które porządkują czytelny rysunek
- Wymiaruj tylko to, co jest potrzebne, a nie wszystko, co da się zmierzyć.
- Każdy wymiar podawaj raz i najlepiej na widoku, który najczytelniej pokazuje dany element.
- Stosuj milimetry jako domyślną jednostkę i zwykle nie dopisuj symbolu mm przy każdej liczbie.
- Unikaj linii wymiarowych wewnątrz obrysu, jeśli można je przenieść na zewnątrz.
- Rozróżniaj wymiary funkcjonalne i pomocnicze, bo nie każdy wymiar ma taki sam wpływ na wykonanie części.
- Nie powtarzaj wymiarów ani nie opieraj całego rysunku na łańcuszku wymiarów, jeśli lepiej zadziała wymiarowanie od bazy.
Po co w ogóle tak dokładnie wymiarować
W praktyce dobrze zwymiarowany rysunek ma jeden podstawowy cel: ma pozwolić wykonać detal bez zgadywania. To brzmi banalnie, ale właśnie na tym najczęściej wykładają się początkujący. Rysunek nie służy do ozdoby, tylko do przekazania jednoznacznej informacji o rozmiarze, położeniu i zależnościach między elementami.
Ja patrzę na wymiarowanie jak na język między projektantem, tokarzem, frezerem i kontrolerem jakości. Jeśli zapis jest logiczny, osoba wykonująca detal wie, od czego zacząć ustawienie, co mierzyć po obróbce i które cechy są krytyczne. Jeśli zapis jest chaotyczny, nawet poprawny geometrycznie rysunek staje się źródłem błędów.
W dokumentacji warsztatowej rozróżnia się też wymiary funkcjonalne i niefunkcjonalne. Pierwsze decydują o działaniu części, pasowaniu albo współpracy z innym elementem. Drugie porządkują opis, ale nie wpływają bezpośrednio na działanie detalu. To rozróżnienie pomaga mi ustalić, które wymiary muszą być podane wyjątkowo jasno, a które mogą być jedynie uzupełnieniem opisu. Z tego wynika kolejny krok: trzeba wiedzieć, z jakich składników składa się sam zapis wymiaru.
Jak czytać elementy wymiaru na rysunku
ISO 129-1 porządkuje sposób prezentacji wymiarów i tolerancji na rysunkach technicznych 2D, a w praktyce warsztatowej najważniejsze jest to, żeby zapis był jednoznaczny i spójny. Sam wymiar to nie tylko liczba. To cały układ elementów, który musi działać razem.
| Element | Rola na rysunku | Co sprawdzam w praktyce |
|---|---|---|
| Linia wymiarowa | Pokazuje odcinek, który jest mierzony | Czy nie przecina rysunku w miejscach, które utrudniają odczyt |
| Linie pomocnicze | Wychodzą od krawędzi elementu do linii wymiarowej | Czy są czytelne i nie tworzą niepotrzebnego chaosu |
| Liczba wymiarowa | Podaje wartość wymiaru | Czy jest umieszczona tak, by dało się ją odczytać bez obracania rysunku |
| Symbole Ø, R, ° | Oznaczają odpowiednio średnicę, promień i kąt | Czy nie ma wątpliwości, jaką geometrię opisuje zapis |
| Tolerancja | Określa dopuszczalne odchylenie od wymiaru nominalnego | Czy pasuje do funkcji detalu i możliwości obróbki |
W materiałach dydaktycznych spotyka się też bardzo konkretne wskazówki wykonawcze: groty powinny mieć odpowiednią, powtarzalną formę, a przy braku miejsca można stosować ukośne kreski pod kątem 45°. To są drobiazgi, ale właśnie one budują wrażenie porządku na rysunku. Jeśli oznaczenia są niespójne, wykonawca zaczyna tracić czas już na etapie odczytu.
Do tego dochodzą symbole specjalne. Przykładowo, Ø12 oznacza średnicę, R6 promień, a 2x45° najczęściej informuje o fazie. Dla osoby, która ma wykonać część na narzędziach skrawających, to nie jest detal kosmetyczny, tylko informacja o geometrii, doborze narzędzia i kolejności operacji. Kiedy już rozumiemy sam zapis, najwięcej zależy od tego, gdzie umieścić wszystkie wymiary, żeby rysunek pozostał czytelny.
Gdzie umieszczać wymiary, żeby rysunek był czytelny
Najprostsza zasada, którą stosuję od lat, brzmi: to, co można wynieść na zewnątrz obrysu, zwykle powinno znaleźć się na zewnątrz. Dzięki temu nie zasłaniam geometrii przedmiotu i nie tworzę z rysunku gęstej plątaniny linii. W praktyce lepiej wygląda i lepiej się czyta kilka logicznych grup wymiarów niż jedno przeładowane pole pełne skrzyżowań.
Materiały dydaktyczne pokazują też kilka zasad, które naprawdę robią różnicę: wymiary krótsze warto podawać bliżej krawędzi niż dłuższe, większość wymiarów dobrze umieszczać na rzucie głównym, a żaden wymiar nie powinien być powtórzony. To nie są ozdobniki. To sposób na uniknięcie sytuacji, w której ten sam detal opisano dwukrotnie, a potem nikt nie wie, który zapis jest nadrzędny.
| Metoda wymiarowania | Kiedy ma sens | Zaleta | Ryzyko |
|---|---|---|---|
| Szeregowa | Gdy kolejne odcinki wynikają jeden z drugiego | Prosta do zapisania | Błąd jednego wymiaru wpływa na cały łańcuch |
| Równoległa | Gdy ważna jest jedna baza odniesienia | Lepsza kontrola dokładności | Wymaga przemyślanej bazy konstrukcyjnej lub pomiarowej |
| Mieszana | Gdy detal jest złożony i nie da się go opisać jednym układem | Najbardziej elastyczna | Łatwo przesadzić i zrobić zapis nieczytelny |
Warto jeszcze pamiętać o jednej praktycznej rzeczy: w rysunku technicznym zwykle zakłada się milimetry jako jednostkę domyślną, więc symbolu jednostki nie dopisuje się przy każdej liczbie. To drobiazg, ale bardzo porządkuje zapis i skraca rysunek. Kiedy układ wymiarów jest już logiczny, można przejść do konkretnych elementów geometrycznych, które w obróbce pojawiają się najczęściej.
Jak wymiarować otwory, promienie, fazy i inne typowe elementy
W praktyce warsztatowej nie chodzi o abstrakcyjne figury, tylko o konkret: otwory, wałki, łuki, stożki, fazy i powtarzalne układy. To właśnie te elementy najczęściej decydują o wyborze narzędzia, kolejności operacji i sposobie kontroli. Gdy opisuję detal do obróbki, chcę od razu wiedzieć, czy potrzebuję wiertła, freza, noża tokarskiego, czy może narzędzia do wykończenia krawędzi.
| Element | Przykładowy zapis | Co daje wykonawcy |
|---|---|---|
| Otwór | Ø10 | Jasną informację o średnicy i doborze narzędzia |
| Promień | R6 | Wskazanie łuku, który trzeba wykonać lub sfrezować |
| Faza | 2x45° | Określenie ścięcia krawędzi i sposobu wykończenia |
| Stożek | 1:6 | Informację o pochyleniu powierzchni |
| Układ powtarzalny | 4xØ8 | Sygnał, że element występuje wielokrotnie, ale identycznie |
Przy otworach pilnuję jeszcze jednej rzeczy: jeśli otwór ma znaczenie montażowe, sam wymiar średnicy to za mało. Wtedy zwykle potrzebna jest też tolerancja lub informacja o pasowaniu. W przeciwnym razie da się wykonać otwór „zgodny z wymiarem”, a jednak nieużyteczny w montażu. To klasyczny przykład, kiedy sama geometria nie wystarcza, bo technologia i funkcja są równie ważne.
Przy promieniach i fazach bardzo łatwo o nieporozumienie. Promień opisuję symbolem R, bo bez niego wykonawca może odczytać wymiar jako prosty odcinek. Faza z kolei nie jest tym samym co zwykłe ścięcie krawędzi w dowolny sposób. Jeśli ma znaczenie dla montażu, bezpieczeństwa albo późniejszego spawania, zapis musi być konkretny. W takich detalach dokładność opisu naprawdę skraca liczbę pytań na produkcji. Na tym tle dobrze widać, gdzie zaczynają się najczęstsze błędy.
Najczęstsze błędy, które psują dobry rysunek
Najgorsze błędy w wymiarowaniu zwykle nie są spektakularne. To raczej drobne zaniedbania, które po zsumowaniu robią duży problem: rysunek przestaje być czytelny, a wykonawca zaczyna zgadywać. Z mojego doświadczenia najczęściej problemem nie jest brak wiedzy o symbolach, tylko brak konsekwencji w bazach odniesienia i nadmiar informacji.
| Błąd | Skutek | Lepsze rozwiązanie |
|---|---|---|
| Powtarzanie tego samego wymiaru | Ryzyko sprzecznych zapisów i niejasności | Podaj wymiar tylko raz, w najbardziej czytelnym miejscu |
| Wszystkie wymiary na jednym widoku | Przeładowany rysunek i trudny odczyt | Rozdziel wymiary między widoki zgodnie z geometrią detalu |
| Wymiarowanie po liniach ukrytych | Niepewny odczyt i większa szansa na pomyłkę | Przenieś wymiar na widok, gdzie element jest widoczny wprost |
| Łańcuch wymiarów bez bazy | Narastanie błędu na kolejnych odcinkach | Wymiaruj od bazy konstrukcyjnej, technologicznej albo pomiarowej |
| Brak tolerancji tam, gdzie jest potrzebna | Dobry nominalnie detal może nie pasować w montażu | Dodaj tolerancję do wymiarów krytycznych |
| Mieszanie jednostek lub dopisywanie ich bez potrzeby | Spadek przejrzystości | Trzymaj jeden system jednostek i nie dubluj informacji |
Najbardziej zdradliwe jest przekonanie, że skoro rysunek „da się odczytać”, to jest poprawny. W praktyce liczy się jeszcze to, czy da się go odczytać szybko, bez pytań i bez ryzyka pomyłki. Jeśli mam wątpliwość, od razu upraszczam układ, przenoszę wymiary na bardziej logiczny widok albo przechodzę na wymiarowanie od bazy. Po takich poprawkach rysunek zwykle zaczyna brzmieć dużo bardziej profesjonalnie.
To prowadzi do ostatniej rzeczy, którą zawsze sprawdzam przed przekazaniem dokumentacji do warsztatu: czy rysunek jest nie tylko poprawny, ale też gotowy do realnej pracy z narzędziami i materiałem.
Zanim rysunek trafi do warsztatu, sprawdzam jeszcze te rzeczy
Jeśli miałbym zostawić tylko jeden praktyczny filtr, to byłaby nim szybka kontrola kompletności. Nie chodzi o to, żeby rysunek był przeładowany, tylko żeby nie zostawiał pustych miejsc tam, gdzie wykonawca naprawdę potrzebuje informacji. W takich momentach robię krótki przegląd:
- czy każdy istotny element ma wymiar podany tylko raz,
- czy wymiary krytyczne są oparte na właściwej bazie,
- czy użyłem odpowiednich oznaczeń dla średnic, promieni, kątów i faz,
- czy opis nie jest przeładowany na jednym widoku,
- czy tolerancje pojawiają się tam, gdzie bez nich detal mógłby nie działać.
Przy wymiarowaniu rysunku technicznego najbardziej liczy się nie sama liczba, ale sposób jej osadzenia w całym zapisie. Jeśli zachowasz czytelność, jednoznaczność i sensowną bazę odniesienia, rysunek zacznie pracować na twoją korzyść: skróci czas obróbki, ograniczy liczbę poprawek i ułatwi rozmowę z wykonawcą. To właśnie ten etap najczęściej odróżnia poprawny szkic od dokumentacji, z której da się faktycznie zrobić dobry detal.
