W precyzyjnym pomiarze o jakości wyniku często decyduje nie sam przyrząd, ale sposób odczytu. To właśnie dlatego w warsztacie, przy obróbce metalu i w wielu pracach montażowych tak ważna jest dodatkowa podziałka, która pozwala zejść poniżej zwykłej działki głównej. W tym artykule pokazuję, jak działa taka skala, jak czytać wynik bez zgadywania, gdzie ma sens w praktyce i jakie błędy najczęściej psują pomiar.
Najkrócej mówiąc, dodatkowa podziałka daje dokładniejszy odczyt tam, gdzie skala główna już nie wystarcza
- Pomaga odczytać ułamkową część milimetra bez elektroniki.
- Najczęściej spotkasz ją w suwmiarkach, głębokościomierzach i starszych przyrządach warsztatowych.
- Rozdzielczość 0,1 mm, 0,05 mm lub 0,02 mm nie oznacza automatycznie takiej samej dokładności całego pomiaru.
- Największe błędy wynikają z brudu, złego docisku, temperatury detalu i patrzenia pod kątem.
- Do szybkiej kontroli wystarczy prosty model analogowy, ale przy częstych pomiarach cyfrowy bywa wygodniejszy.
Jak działa dodatkowa podziałka w przyrządach pomiarowych
Idea jest zaskakująco prosta: skala główna pokazuje pełne milimetry, a skala pomocnicza pozwala odczytać ich ułamek. Działa to dzięki niewielkiej różnicy między odstępami kresek na obu podziałkach. Gdy jedna kreska ze skali pomocniczej pokryje się idealnie z kreską skali głównej, dostajesz brakujący fragment wymiaru. To właśnie ta zbieżność, czyli koincydencja kresek, daje dokładniejszy wynik.
W praktyce chodzi o rozwiązanie bardzo stare, ale wciąż użyteczne. Ja lubię je za to, że nie wymaga baterii ani wyświetlacza, a przy spokojnym odczycie daje naprawdę dobry efekt. W warsztacie to ważne, bo kurz, chłodziwo i pośpiech potrafią zabić wygodę elektroniki, a prosta skala pomocnicza nadal działa tak samo. Sam pomiar nie staje się automatycznie idealny, ale zyskujesz narzędzie, które pozwala zejść niżej niż zwykła podziałka główna.
Najłatwiej wyobrazić to sobie tak: skala główna pokazuje 12 mm, a skala pomocnicza dopowiada jeszcze 0,3 mm albo 0,02 mm, zależnie od konstrukcji przyrządu. To właśnie dlatego różne instrumenty mają różną rozdzielczość. Jedne kończą się na 0,1 mm, inne pozwalają odczytać setne części milimetra, ale zasada pozostaje ta sama. Skoro mechanizm jest już jasny, przejdźmy do tego, jak odczytać wynik bez pomyłki.
Jak odczytać wynik krok po kroku

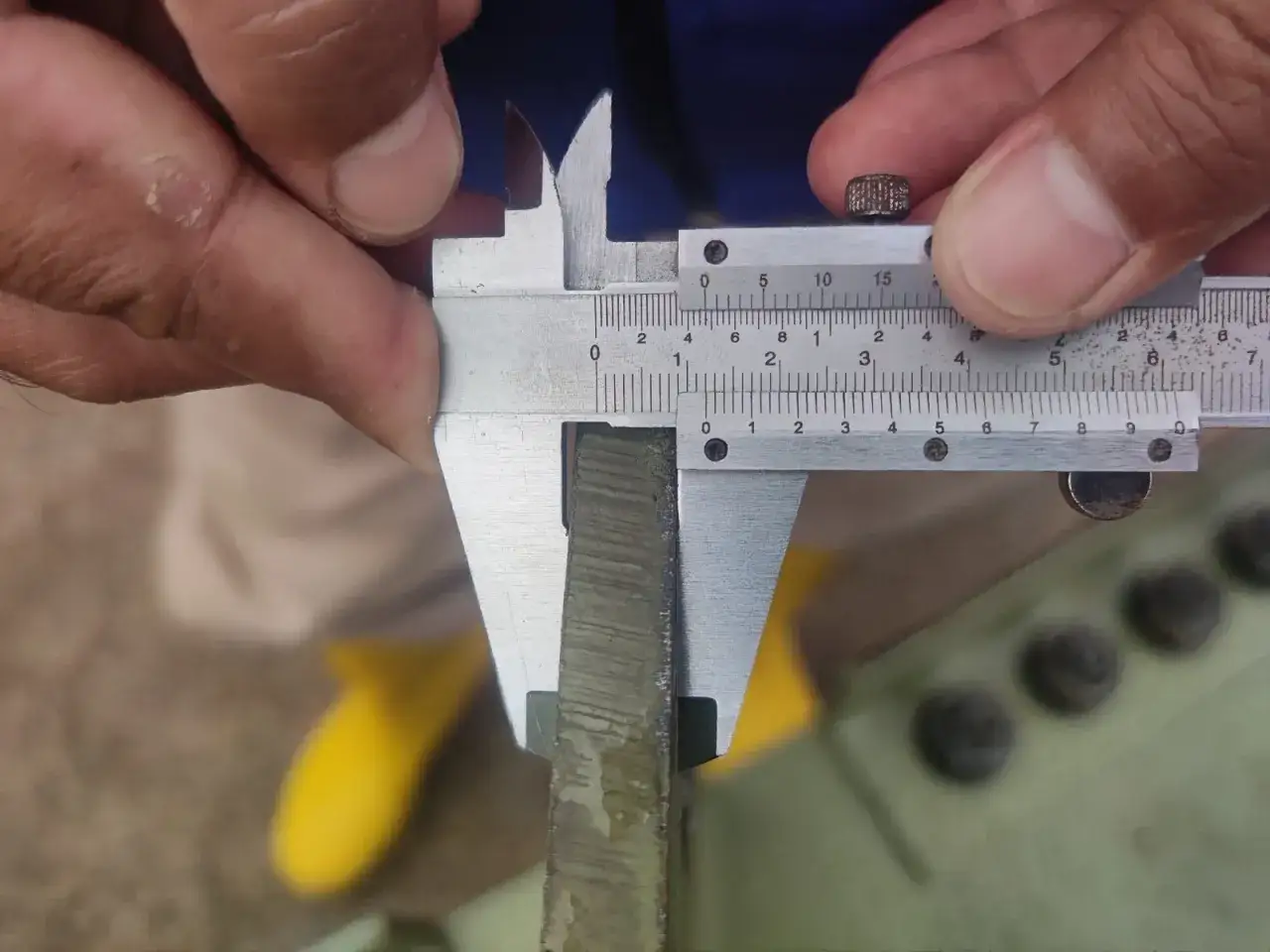

Najlepiej uczyć się tego na suwmierce, bo właśnie tam większość osób po raz pierwszy styka się z taką skalą. Jeśli odczyt robi się spokojnie, całość jest logiczna i powtarzalna.
- Odczytaj pełne milimetry z podziałki głównej, czyli wartość leżącą tuż przed zerem skali pomocniczej.
- Znajdź kreskę zbieżną - tę, która najlepiej pokrywa się z kreską na skali głównej.
- Dodaj wartość z podziałki pomocniczej do wyniku głównego.
- Sprawdź punkt zerowy, bo jeśli przyrząd nie wraca idealnie do zera, trzeba uwzględnić błąd zerowania.
- Odczytaj wzrokiem prostopadle, a nie pod kątem, żeby nie wprowadzać dodatkowego przesunięcia obrazu.
Przykład z warsztatu wygląda tak: na skali głównej widzisz 23 mm, a na skali pomocniczej najlepiej zgrywa się kreska odpowiadająca 0,4 mm. Ostateczny wynik to 23,4 mm. Jeżeli przyrząd ma rozdzielczość 0,02 mm, logika jest identyczna, tylko zamiast dziesiątych części odczytujesz setne.
W praktyce najbardziej mylą dwa momenty: pierwszy to wybór właściwej kreski, drugi to złudzenie wzrokowe przy patrzeniu pod kątem. Ja zawsze zatrzymuję się na sekundę i sprawdzam, czy wynik nie „pływa”, bo pośpiech przy odczycie daje więcej błędów niż sam instrument. Gdy ta czynność staje się odruchowa, można przejść do pytania ważniejszego niż sam sposób czytania: w jakich narzędziach taka podziałka naprawdę ma sens.
Gdzie spotkasz ją najczęściej w warsztacie
Najbardziej oczywistym przykładem jest suwmiarka, ale to nie jedyne narzędzie, w którym taka skala ma znaczenie. W praktyce najczęściej pojawia się tam, gdzie trzeba szybko sprawdzić wymiar bez uruchamiania bardziej złożonej aparatury.
| Przyrząd | Do czego służy | Co daje skala pomocnicza | Kiedy jest najlepszym wyborem |
|---|---|---|---|
| Suwmiarka analogowa | Pomiar średnic zewnętrznych, wewnętrznych i głębokości | Szybki odczyt ułamków milimetra bez elektroniki | Gdy potrzebujesz uniwersalnego narzędzia do codziennej kontroli |
| Głębokościomierz | Sprawdzanie rowków, otworów, stopni i wnęk | Dokładniejsze określenie głębokości niż z linijki | Przy detalach, gdzie zwykły pomiar „na oko” byłby zbyt ryzykowny |
| Mikrometr z odczytem pomocniczym | Pomiar grubości i małych średnic | Bardziej precyzyjny odczyt przy małych tolerancjach | Gdy liczy się kontrola setnych części milimetra |
| Wysokościomierz warsztatowy | Oznaczanie i sprawdzanie wysokości elementów | Ułatwia pracę przy dokładnym ustawianiu wymiarów | W kontroli detali i przy powtarzalnych pomiarach na płycie traserskiej |
W katalogach producentów nadal widać, że analogowe suwmiarki z odczytem 0,02 mm albo 0,05 mm mają swoje stałe miejsce obok modeli cyfrowych. To nie jest relikt, tylko nadal sensowny wybór do wielu zadań. Różnica polega raczej na wygodzie, tempie pracy i odporności na warunki niż na samym fakcie, że coś jest „nowoczesne”. I właśnie tu dochodzimy do najczęstszej pułapki: ludzie mylą rozdzielczość z dokładnością.
Jakie dokładności są realne i czego nie mylić z rozdzielczością
To jeden z najważniejszych punktów, bo w praktyce wiele osób patrzy tylko na ostatnią cyfrę i uznaje, że przyrząd jest „dokładny na tyle, ile pokazuje ekran lub skala”. To nie jest pełna prawda. Rozdzielczość mówi, jaki najmniejszy krok odczytu widzisz, a dokładność pokazuje, jak blisko rzeczywistego wymiaru trafia przyrząd jako całość.
Przykładowo w danych jednego z producentów suwmiarka analogowa ma rozdzielczość 0,02 mm, ale granica błędu dla zakresu 0-150 mm wynosi 0,04 mm. To dobra ilustracja tego, że sam odczyt i realny wynik nie są tym samym. W praktyce wpływają na to szczęki, docisk, temperatura detalu, czystość powierzchni i sposób prowadzenia narzędzia.
| Wartość | Co oznacza | Jak to czytać w praktyce |
|---|---|---|
| 0,1 mm | Najmniejszy krok odczytu | Wystarcza do wielu prac montażowych i ogólnych pomiarów warsztatowych |
| 0,05 mm | Dokładniejszy odczyt ułamków milimetra | Daje większy komfort przy kontroli detali i prostszej obróbce |
| 0,02 mm | Bardzo drobna skala odczytu | Przydatna przy dokładniejszych pomiarach części i pasowań |
| 0,01 mm | Typowa rozdzielczość wielu modeli cyfrowych | Nie oznacza automatycznie takiej samej dokładności całego pomiaru |
Ja zawsze powtarzam jedną rzecz: jeśli narzędzie pokazuje setne części milimetra, nie wolno zakładać, że cały układ pomiarowy pracuje z taką samą pewnością. To prowadzi do fałszywego poczucia precyzji. Gdy już rozumiesz tę różnicę, łatwiej wychwycisz błędy, które pojawiają się nawet przy dobrym sprzęcie.
Najczęstsze błędy, które psują odczyt
Wielu problemów da się uniknąć bez kupowania droższego przyrządu. Wystarczy lepszy nawyk pomiarowy i odrobina dyscypliny.
- Patrzenie pod kątem - daje złudzenie przesunięcia kresek i fałszuje punkt zbieżności.
- Zbyt mocny docisk - szczególnie przy miękkich detalach potrafi ścisnąć materiał i zaniżyć wynik.
- Brud lub opiłki na szczękach - nawet cienka warstwa zanieczyszczeń zmienia odczyt.
- Pomiar świeżo po obróbce - ciepły detal rozszerza się i może wyjść większy niż po ostygnięciu.
- Ignorowanie zera - jeśli przyrząd nie zamyka się idealnie do zera, każdy kolejny wynik jest obciążony błędem.
- Zużyte powierzchnie pomiarowe - przy intensywnej eksploatacji szczęki tracą geometrię i wiarygodność.
Do tego dochodzi jeszcze jeden błąd, rzadziej nazwany, ale bardzo częsty: pośpiech. W warsztacie nie trzeba zawsze mierzyć wolno, ale trzeba mierzyć świadomie. Jeśli detal ma znaczenie dla pasowania, poprawkę lepiej sprawdzić dwa razy niż potem poprawiać całą serię. I właśnie dlatego warto na końcu spojrzeć nie tylko na technikę odczytu, ale też na dobór samego narzędzia.
Jak wybrać przyrząd do swojej pracy i nie przepłacić za zbędne funkcje
Jeśli pracujesz głównie przy montażu, stolarce, prostych elementach metalowych albo na budowie, zwykle wystarczy solidna suwmiarka analogowa z czytelną skalą pomocniczą. Gdy często mierzysz w pośpiechu albo zapisujesz wyniki do protokołu, wygodniejszy może być model cyfrowy. Jeśli zaś w grę wchodzą małe tolerancje i powtarzalna kontrola części, warto sięgnąć po narzędzie o wyższej rozdzielczości i lepszej stabilności mechanicznej.
- Zakres pomiarowy - nie kupuj zbyt małego, jeśli mierzysz elementy o niestandardowych wymiarach.
- Rozdzielczość - dobierz ją do realnej potrzeby, a nie do samej tabelki w katalogu.
- Jakość prowadzenia szczęk - płynny ruch ma większe znaczenie, niż wielu osobom się wydaje.
- Czytelność skali - matowe wykończenie i dobre kontrasty naprawdę ułatwiają pracę.
- Odporność na warunki - pył, chłodziwo i wilgoć szybko ujawniają słabe konstrukcje.
- Możliwość kalibracji - przy częstszej pracy zawodowej to po prostu rozsądne zabezpieczenie jakości.
Gdybym miał wskazać jedną praktyczną zasadę, powiedziałbym tak: do codziennej roboty wybieraj przyrząd, który da się odczytać szybko i bez napięcia, a do pomiarów krytycznych - taki, który ma dobrą mechanikę i przewidywalne zachowanie. Wtedy skala pomocnicza przestaje być tylko ciekawostką, a staje się normalnym, użytecznym elementem pomiaru. To właśnie w tym tkwi jej sens: nie w efekcie specjalnym, ale w spokojnym, powtarzalnym wyniku.
