Jak mierzyć suwmiarką? Precyzyjny poradnik dla każdego

Suwmiarka daje dokładność, której zwykła miarka nie zapewnia, ale tylko wtedy, gdy jest dobrze ustawiona i czytana bez pośpiechu. Poniżej pokazuję, jak mierzyć suwmiarką w praktyce: od przygotowania narzędzia, przez odczyt skali, po pomiar średnicy, otworu i głębokości. Dorzucam też błędy, które najczęściej psują wynik na warsztacie i na budowie.

Do czego suwmiarka przydaje się w warsztacie i na budowie

Suwmiarka nie jest narzędziem „od wszystkiego”, ale w praktyce rozwiązuje więcej problemów, niż wiele osób zakłada na starcie. Sprawdza się przy kontroli grubości płytki, średnicy pręta, szerokości profilu, wymiaru otworu pod kołek, głębokości gniazda pod śrubę czy uskoku w detalu. W budownictwie, stolarstwie i ślusarstwie to często pierwszy krok przed zamówieniem części, docięciem elementu albo sprawdzeniem, czy dwa detale faktycznie do siebie pasują.

Największa zaleta suwmiarki jest prosta: mierzy szybko i dość precyzyjnie, a przy tym mieści się w kieszeni fartucha, skrzynce narzędziowej albo torbie monterskiej. Ja traktuję ją jako narzędzie do kontroli wymiaru, a nie do zgadywania „na oko”. Jeśli wymiar ma znaczenie dla dopasowania, suwmiarka zwykle daje odpowiedź szybciej niż linijka i pewniej niż domysł.

Skoro wiadomo już, do czego ten przyrząd naprawdę służy, najpierw trzeba go przygotować. Bez tego nawet dobry model pokaże wynik, który będzie tylko pozornie wiarygodny.

Jak przygotować narzędzie przed pierwszym pomiarem

Ja zawsze zaczynam od prostych rzeczy, bo to one najczęściej robią różnicę. Suwmiarka nie musi być droga, ale musi być czysta, sprawna i ustawiona do pomiaru, zanim dotknie mierzonego elementu.

1. Zamknij szczęki i sprawdź, czy zero pokrywa się ze skalą.
2. Przetrzyj szczęki, prowadnicę i mierzony detal miękką, suchą ściereczką.
3. Sprawdź, czy suwak przesuwa się płynnie, bez zacięć i luzów.
4. Jeśli masz model cyfrowy, ustaw właściwe jednostki i upewnij się, że bateria nie jest na wyczerpaniu.
5. Jeśli zero nie trzyma, nie zaczynaj pomiarów „na wiarę” - najpierw ustal, czy problemem jest zabrudzenie, luz czy rozkalibrowanie.

Przy dobrych nawykach cała ta kontrola zajmuje mniej niż minutę, a oszczędza późniejszego poprawiania detalu, który od początku miał być pasujący. Następny krok to odczyt wyniku, bo właśnie tam wielu początkujących traci najwięcej pewności.

Jak odczytać skalę i noniusz bez zgadywania

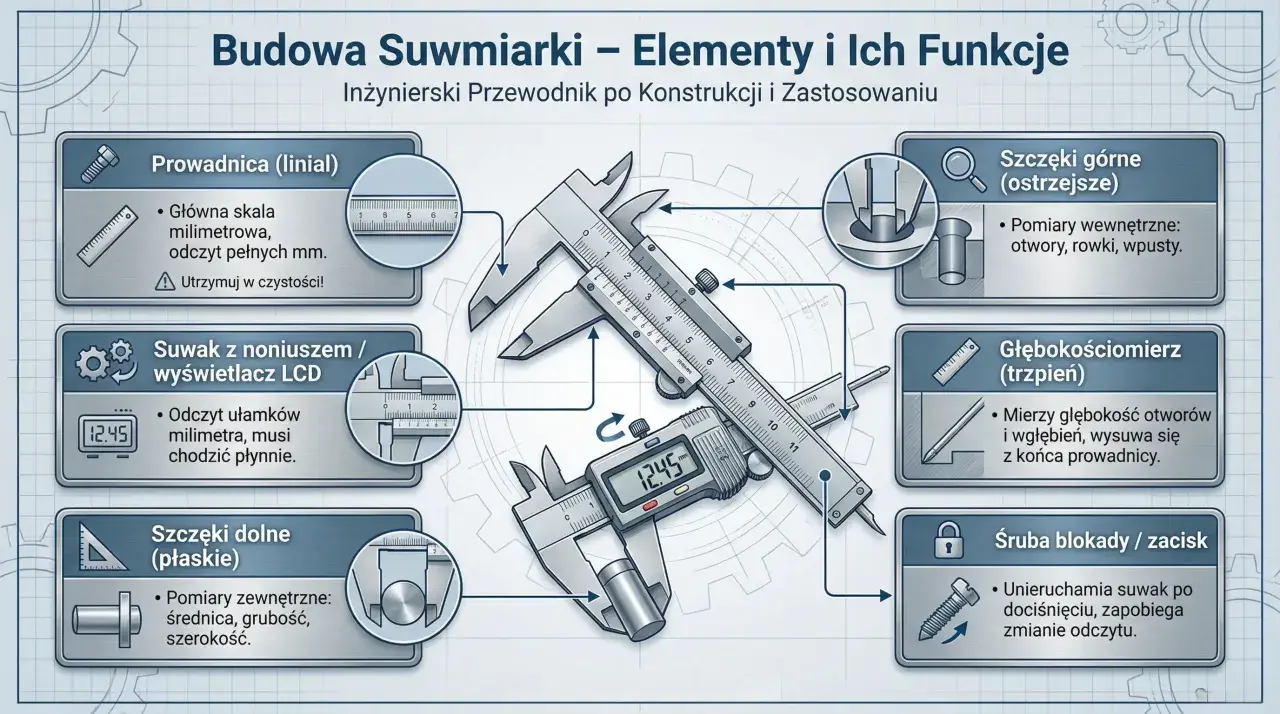

W suwmiarce analogowej wynik składa się z dwóch części: pełnych milimetrów ze skali głównej i ułamka milimetra z noniusza. W modelu cyfrowym odczyt jest prostszy, ale technika pomiaru nadal ma znaczenie, bo elektronika nie naprawi krzywego ustawienia szczęk.

Przykład odczytu: jeśli skala główna pokazuje 18 mm, a kreska noniusza daje 0,3 mm, wynik wynosi 18,3 mm. W praktyce chodzi o to, żeby nie zgadywać „na oko”, tylko odczytać dokładnie to miejsce, w którym skale pokrywają się najlepiej.

1. Zamknij szczęki i sprawdź punkt zerowy.
2. Umieść detal między szczękami lub wewnątrz nich, zależnie od rodzaju pomiaru.
3. Na skali głównej odczytaj pełne milimetry znajdujące się na lewo od zera noniusza.
4. Znajdź kreskę noniusza, która pokrywa się ze skalą główną najlepiej, i odczytaj jej wartość.
5. Dodaj obie części i zapisz wynik w tej samej jednostce, najlepiej w milimetrach.

Jeśli pomiar nie chce się zgodzić za pierwszym razem, nie dociskaj mocniej. Lepiej lekko poruszyć suwmiarką i znaleźć ustawienie, w którym wynik przestaje „pływać”. To prowadzi wprost do samej techniki mierzenia, czyli do najważniejszej części pracy.

Jak zmierzyć wymiar zewnętrzny, wewnętrzny i głębokość

Pomiar zewnętrzny

Przy wymiarze zewnętrznym używam większych szczęk i obejmuję nimi element z dwóch stron. To może być rura, pręt, profil aluminiowy, płytka albo listwa. Szczypanie detalu nie ma sensu, bo suwmiarka ma tylko dotknąć powierzchni, a nie ją ścisnąć.

Najważniejsze jest ustawienie prostopadłe. Jeśli szczęki stoją pod kątem, wynik będzie większy niż powinien. Przy elementach miękkich, jak tworzywo albo cienka blacha, nacisk trzeba ograniczyć jeszcze bardziej, bo materiał potrafi ulec odkształceniu i odczyt przestaje być wiarygodny.

Pomiar wewnętrzny

Do otworów i tulei służą mniejsze szczęki wewnętrzne. Rozchylam je dopiero w środku, aż oprą się o dwie przeciwległe ścianki, a potem lekko poruszam suwmiarką, żeby znaleźć położenie dające największy stabilny wymiar. Właśnie ten moment pokazuje rzeczywisty rozmiar otworu.

Tu warto pamiętać o ograniczeniu: przy bardzo małych średnicach wewnętrznych suwmiarka bywa mniej pewna, bo końcówki szczęk same zajmują część przestrzeni. Jeśli średnica jest krytyczna dla pasowania, a tolerancja ciasna, ja wolę potwierdzić wynik drugim przyrządem.

Pomiar głębokości

Głębokościomierz wysuwa się z końca suwmiarki. Podstawę trzeba oprzeć płasko o krawędź otworu, gniazda lub rowka, a trzpień opuścić aż do dna. Gdy baza nie leży równo, pomiar natychmiast traci sens, bo odczytujesz już nie głębokość, tylko przypadkowe ustawienie narzędzia.

To jest szczególnie ważne przy wierceniu pod kołki, przygotowaniu otworów montażowych i sprawdzaniu kieszeni pod okucia meblowe. W takich sytuacjach kilka dziesiątych milimetra potrafi zdecydować o tym, czy element wejdzie bez poprawek.

Przeczytaj również: Pirometr - jak działa i kiedy naprawdę pomaga? Wybierz mądrze!

Pomiar stopnia

Pomiar stopnia przydaje się rzadziej, ale w warsztacie i przy pracach montażowych jest zaskakująco użyteczny. Dzięki niemu można sprawdzić różnicę wysokości między dwiema powierzchniami, na przykład w uskokach detalu, frezach albo połączeniach profili. Tu również liczy się czysta powierzchnia i stabilne oparcie narzędzia.

Po tej części zwykle od razu wychodzą błędy, których na pierwszy rzut oka nie widać. Właśnie dlatego warto je nazwać wprost, zamiast zgadywać, czemu wynik raz się zgadza, a raz nie.

Najczęstsze błędy, które psują wynik

• Brudne szczęki - opiłek, pył albo kropla oleju potrafią przesunąć wynik o dziesiąte części milimetra.
• Za mocny docisk - cienki profil, plastikowa rurka albo miękki detal uginają się i pokazują wymiar mniejszy niż rzeczywisty.
• Pomiary pod kątem - suwak nie jest prostopadły, więc zamiast wymiaru dostajesz przekoszony odczyt.
• Brak zera - jeśli suwmiarka nie zamyka się na zero, każdy kolejny wynik będzie przesunięty.
• Zła jednostka - milimetry i cale na jednym ekranie potrafią zrobić zamieszanie szybciej niż sama technika pomiaru.
• Zużyte lub uszkodzone szczęki - narzędzie po upadku, z luzem lub z wyraźnym śladem zużycia przestaje być pewne.

W praktyce największy problem nie polega na tym, że suwmiarka „źle mierzy”, tylko że jest używana jak zwykły chwytak do detalu. Jeśli po poprawnym ustawieniu wynik nadal skacze, trzeba zacząć podejrzewać nie technikę, lecz ograniczenia samego przyrządu. I tu dochodzimy do granicy, przy której lepiej sięgnąć po inne narzędzie.

Kiedy suwmiarka nie wystarczy i lepszy będzie mikrometr

Suwmiarka jest bardzo uniwersalna, ale nie zastąpi mikrometru w każdym zadaniu. Jeśli mierzysz elementy z tolerancją bardzo ciasną, liczysz naprawdę małe różnice albo chcesz kontrolować grubość z większą pewnością, mikrometr daje więcej spokoju. To samo dotyczy seryjnych pomiarów tego samego wymiaru, kiedy liczy się nie tylko wynik, ale też jego powtarzalność.

W praktyce standardowe suwmiarki pokazują często rozdzielczość 0,1 mm, 0,05 mm, 0,02 mm albo 0,01 mm, ale sama rozdzielczość nie oznacza jeszcze takiej samej dokładności. Dobre cyfrowe modele w typowym zakresie 0-200 mm potrafią mieć dokładność rzędu ±0,02 mm, ale przy dłuższym zakresie błąd zwykle rośnie. Dlatego przy tolerancjach naprawdę „na styk” ja nie ryzykuję i wybieram narzędzie dopasowane do zadania, a nie najbardziej efektowne na półce.

Najprościej myśleć o tym tak: suwmiarka jest świetna do szybkiej i sensownej kontroli wymiaru, mikrometr do precyzyjnego potwierdzenia, a linijka tylko do orientacyjnego sprawdzenia. Ta granica nie jest akademicka, tylko praktyczna, zwłaszcza gdy wymiar decyduje o montażu albo pasowaniu dwóch elementów.

Na co zwracam uwagę, kiedy wynik ma się zgadzać za pierwszym razem

• Zawsze odkładam suwmiarkę zamkniętą i czystą, żeby kolejne użycie zaczynało się od tego samego punktu.
• Przy ważnym detalu robię 2-3 pomiary i zapisuję najbardziej powtarzalny wynik, a nie pierwszy, który mi się pokaże.
• Nie mierzę gorącego elementu od razu po cięciu lub obróbce, jeśli mam czas poczekać, aż temperatura się uspokoi.
• Przed serią kontrolną sprawdzam, czy suwak chodzi płynnie i czy nie ma luzu, który mógłby rozjechać odczyt.
• Jeśli pracuję przy montażu, od razu zapisuję wynik w milimetrach, bez przeliczania w głowie i bez mieszania jednostek.

To są drobiazgi, ale właśnie one robią różnicę między pomiarem „na szybko” a pomiarem, na którym można polegać. Gdy suwmiarka staje się stałym elementem krótkiej procedury, a nie narzędziem wyciąganym w pośpiechu, wynik przestaje zaskakiwać i zaczyna po prostu pomagać w pracy.
