Średnica to jeden z tych wymiarów, które wyglądają prosto, dopóki nie trzeba dobrać rury, sprawdzić otworu albo ustawić parametrów frezowania. W praktyce od niej zależy, czy element będzie pasował, jakie narzędzie wybrać i z jaką prędkością obrabiać materiał. Kiedy ktoś pyta, co to średnica, zwykle chodzi zarówno o definicję, jak i o to, jak użyć tego pojęcia bez pomyłek w budownictwie i obróbce.
Najważniejsze informacje o średnicy, pomiarze i zastosowaniu w obróbce
- Średnica to odcinek przechodzący przez środek okręgu i łączący dwa punkty brzegu figury.
- Najprostsza zależność to d = 2r, więc średnica jest dwa razy większa od promienia.
- W praktyce warsztatowej inaczej mierzy się średnice zewnętrzne, a inaczej wewnętrzne otworów.
- Suwmiarka daje szybki wynik, mikrometr większą dokładność, a średnicówka najlepiej sprawdza się przy otworach.
- Średnica wpływa na obroty maszyny, dobór wiertła, frezu, tarczy i dopasowanie elementów montażowych.
Czym jest średnica i jak rozumieć ją najprościej
W geometrii średnica jest najdłuższą cięciwą przechodzącą przez środek okręgu. Jeśli myślę o niej praktycznie, widzę po prostu pełny wymiar „na wylot” przez środek figury lub elementu okrągłego. W zapisie technicznym najczęściej oznacza się ją literą d, a na rysunku trzeba zawsze sprawdzić, czy chodzi o wymiar zewnętrzny, wewnętrzny czy nominalny.- d = 2r, czyli średnica jest dwa razy większa od promienia.
- Średnica przechodzi przez środek figury.
- W kołach, tarczach i przekrojach cylindrycznych jest to wymiar, który zwykle decyduje o dopasowaniu.
To rozróżnienie wydaje się szkolne, ale w praktyce warsztatowej i budowlanej wraca bardzo szybko. Gdy już wiadomo, czym jest sam wymiar, sensownie przejść do tego, jak łączy się z promieniem, obwodem i polem.
Jak średnica łączy się z promieniem, obwodem i polem
Najprostsza zależność to d = 2r, ale w pracy z okręgami i elementami obrotowymi przydają się też dwa inne wzory. Obwód wylicza się z O = πd, a pole koła z P = πr². Dzięki temu z jednego wymiaru można od razu oszacować długość obwodu, przekrój albo rozmiar elementu potrzebnego do montażu.
| Zależność | Wzór | Po co to w praktyce |
|---|---|---|
| Średnica i promień | d = 2r | Szybkie przeliczenie wymiaru bez kalkulatora. |
| Obwód koła | O = πd | Przydatne przy kołach, tarczach, uszczelkach i rolkach. |
| Pole koła | P = πr² | Pomaga ocenić przekrój, np. w rurach i przewodach. |
Przykład jest prosty: przy promieniu 40 mm średnica wynosi 80 mm, a obwód to około 251 mm. W katalogach, na rysunkach i przy doborze części często łatwiej operować średnicą niż promieniem, bo to właśnie ten wymiar najczęściej podaje producent. W warsztacie ta zależność staje się ważniejsza niż sama definicja, bo od niej zależy pomiar i dobór narzędzi.
Jak zmierzyć średnicę w warsztacie bez zgadywania

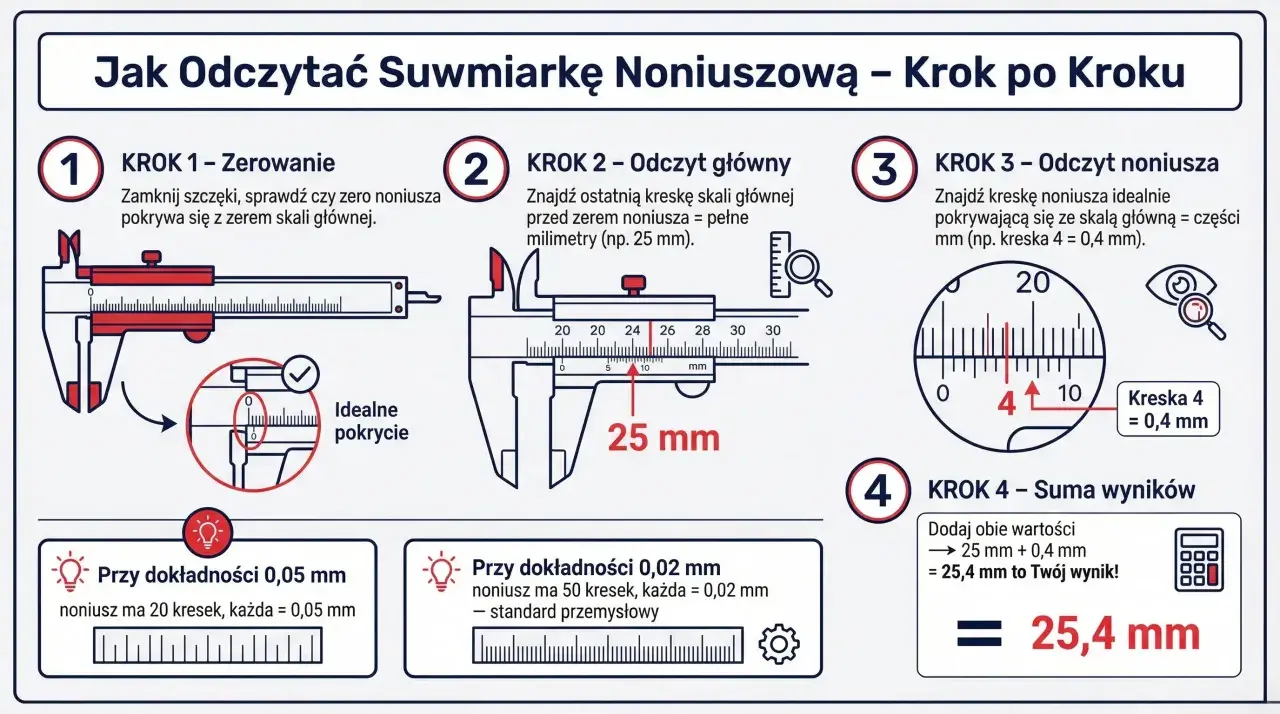

Najczęściej zaczynam od pytania, czy mierzę element zewnętrzny, czy wewnętrzny. Wał, pręt i trzpień sprawdzę inaczej niż otwór, tuleję albo rurę. Suwmiarka da szybki wynik orientacyjny, mikrometr zapewni większą dokładność, a średnicówka lepiej poradzi sobie z otworami i oceną ich okrągłości.
| Narzędzie | Do czego służy | Typowy odczyt | Kiedy wybrać |
|---|---|---|---|
| Suwmiarka | Pomiar zewnętrzny i wewnętrzny prostych detali | 0,02 mm lub 0,01 mm | Gdy liczy się szybkość i wstępna kontrola. |
| Mikrometr | Dokładny pomiar średnic zewnętrznych | 0,01 mm, czasem 0,001 mm | Gdy potrzebujesz pewniejszego wyniku niż z suwmiarki. |
| Średnicówka | Pomiar średnic wewnętrznych otworów | 0,01 mm, w wersjach precyzyjnych 0,001 mm | Gdy otwór ma pasować ciasno i trzeba sprawdzić go dokładnie. |
- Oczyść powierzchnię z brudu, gratu, farby lub wiórów.
- Zmierz detal w co najmniej dwóch prostopadłych kierunkach, żeby wyłapać owalność.
- Nie dociskaj narzędzia zbyt mocno, bo możesz zafałszować wynik.
- Przy otworach użyj średnicówki albo mikrometru wewnętrznego, zamiast zgadywać z samej suwmiarki.
- Jeśli detal ma tolerancję, zapisuj nie tylko wynik, ale też dopuszczalne odchyłki z rysunku.
W dokładniejszych pomiarach liczy się także temperatura. Rozgrzany element potrafi pokazać inny wynik niż ten sam detal po chwili stabilizacji, więc przy precyzyjnej kontroli nie robię pomiaru „od razu po obróbce”. Dopiero na takim odczycie można sensownie oprzeć dobór narzędzia i parametrów skrawania.
Dlaczego średnica decyduje o doborze narzędzia i parametrów obróbki
W obróbce skrawaniem średnica wchodzi do obliczeń szybciej, niż wielu początkujących przypuszcza. Przyjmuje się zależność n = 1000 × Vc / (π × D), gdzie n oznacza obroty na minutę, Vc prędkość skrawania, a D średnicę narzędzia lub detalu w milimetrach. Im większa średnica przy tym samym Vc, tym niższe obroty trzeba ustawić.Przykład pokazuje to najlepiej: przy Vc = 150 m/min frez o średnicy 10 mm daje około 4775 obr./min, a narzędzie 50 mm około 955 obr./min. Taka różnica nie jest kosmetyczna. Zmienia obciążenie maszyny, temperaturę skrawania i zachowanie całego procesu.
- Wiertła dobiera się pod średnicę otworu, ale trzeba pilnować również materiału i sposobu prowadzenia.
- Frezy o większej średnicy są zwykle sztywniejsze, lecz wymagają innych obrotów i innych warunków pracy.
- Tarcze, piły i krążki mają średnicę, która wpływa na bezpieczeństwo, osłony i zakres pracy.
- Rury i kształtki trzeba sprawdzać nie tylko po nazwie handlowej, ale też po rzeczywistym wymiarze i tolerancji.
W budownictwie i instalacjach dochodzi jeszcze średnica nominalna, czyli rozmiar umowny, który nie zawsze równa się rzeczywistemu wymiarowi wewnętrznemu albo zewnętrznemu. To szczególnie ważne przy rurach, złączkach i elementach montażowych, gdzie jeden milimetr potrafi zdecydować o szczelnym połączeniu albo o konieczności przeróbki. Jeśli tego nie dopilnujesz, nawet dobra obróbka da element, który nie pasuje.
Najczęstsze błędy, które psują wynik
Najwięcej problemów nie wynika z samego pojęcia, tylko z pośpiechu i mylenia wymiarów. W praktyce widzę to najczęściej w kilku powtarzalnych sytuacjach:
- Mylenie średnicy z promieniem - rysunek pokazuje jedno, a ktoś czyta drugie i od razu popełnia błąd w doborze części.
- Pomiar na zadziorach lub powłoce - farba, grat i wiór potrafią dodać lub zabrać dziesiąte części milimetra.
- Jeden pomiar zamiast kilku - detal może być lekko owalny, więc wynik z jednego miejsca bywa mylący.
- Traktowanie wymiaru nominalnego jak idealnego - szczególnie przy rurach, tulejach i częściach katalogowych.
- Ignorowanie tolerancji - zapis typu 10 H7 nie mówi tylko „10”, ale także o dopuszczalnym zakresie odchyłek.
- Pomiar nagrzanego detalu - w precyzyjnej pracy to wystarczy, żeby wynik przestał być wiarygodny.
Jeśli mam wskazać jeden nawyk, który naprawdę poprawia jakość pracy, to jest nim zapis wyniku razem z kontekstem: jaki element mierzono, czym, w jakiej temperaturze i czy chodziło o wymiar zewnętrzny czy wewnętrzny. To prosty zwyczaj, ale bardzo skutecznie ogranicza poprawki. Na końcu zostaje już tylko krótka lista zasad, którą warto mieć w głowie przy każdej pracy z okrągłymi elementami.
Gdy średnica przestaje być teorią, a zaczyna decydować o dopasowaniu
Przy średnicy nie ma miejsca na zgadywanie. Najpierw ustalam, czy chodzi o wymiar zewnętrzny, wewnętrzny czy nominalny, potem wybieram narzędzie o odpowiedniej dokładności, a dopiero później dobieram obróbkę lub element do montażu. Taka kolejność oszczędza czas, materiał i nerwy, zwłaszcza wtedy, gdy pracuję z otworami, wałami, rurami albo narzędziami skrawającymi.
- Do szybkiej kontroli wystarczy suwmiarka.
- Do dokładnego wymiaru zewnętrznego lepszy będzie mikrometr.
- Do otworów i oceny okrągłości najpraktyczniejsza jest średnicówka.
W praktyce średnica nie jest abstrakcyjnym terminem z matematyki, tylko jednym z tych wymiarów, które najczęściej decydują o tym, czy coś działa od razu, czy wymaga poprawek. Gdy dobrze rozumiesz ten parametr, łatwiej czytasz rysunek, wybierasz narzędzie i unikasz kosztownych pomyłek.
