W obróbce i montażu jeden wymiar często decyduje o tym, czy wałek wejdzie w łożysko, rura zagra z łącznikiem, a gwint da się wykonać bez poprawek. Gdy w grę wchodzi średnica zewnętrzna elementu, liczy się nie tylko sama liczba, ale też sposób pomiaru, tolerancja i dobór narzędzia. Poniżej porządkuję temat praktycznie: od definicji, przez kontrolę warsztatową, po błędy, które najczęściej psują rezultat.
Najważniejsze informacje o wymiarze zewnętrznym elementów okrągłych
- To wymiar liczony po obrysie elementu, ważny m.in. przy wałkach, rurach, śrubach i rolkach.
- Do szybkiej kontroli wystarczy suwmiarka, ale przy ciasnych pasowaniach lepiej sprawdza się mikrometr zewnętrzny.
- Sam odczyt nie wystarcza, jeśli detal ma grat, owalność albo jest jeszcze ciepły po obróbce.
- W toczeniu, gwintowaniu i szlifowaniu ten wymiar wpływa na dobór naddatku, narzędzia oraz kolejność operacji.
- W zleceniu do wykonawcy trzeba podać nie tylko rozmiar, ale też tolerancję, stan powierzchni i etap, na którym ma być zmierzony.
Jak rozumieć zewnętrzny wymiar elementu okrągłego
W przypadku elementów okrągłych chodzi o największy wymiar liczony po przekroju, czyli odległość między dwoma punktami obrysu przechodzącą przez środek. W praktyce oznacza to różnicę między detalem, który wchodzi lekko, a takim, który trzeba wciskać albo poprawiać na miejscu. Dla mnie ważne jest jeszcze jedno: wartość projektowa na rysunku nie zawsze jest tym samym co wynik z hali, bo między nimi stoją tolerancja, zużycie narzędzia i sposób obróbki.
Ten sam wałek może mieć sens w produkcji, w montażu i w serwisie, ale na każdym etapie patrzy się na niego trochę inaczej. Raz liczy się szybka kontrola, raz dokładny odczyt, a raz tylko odpowiedź na pytanie, czy detal mieści się w granicy pasowania. To właśnie dlatego nie da się omawiać samego wymiaru bez przejścia do metody pomiaru.

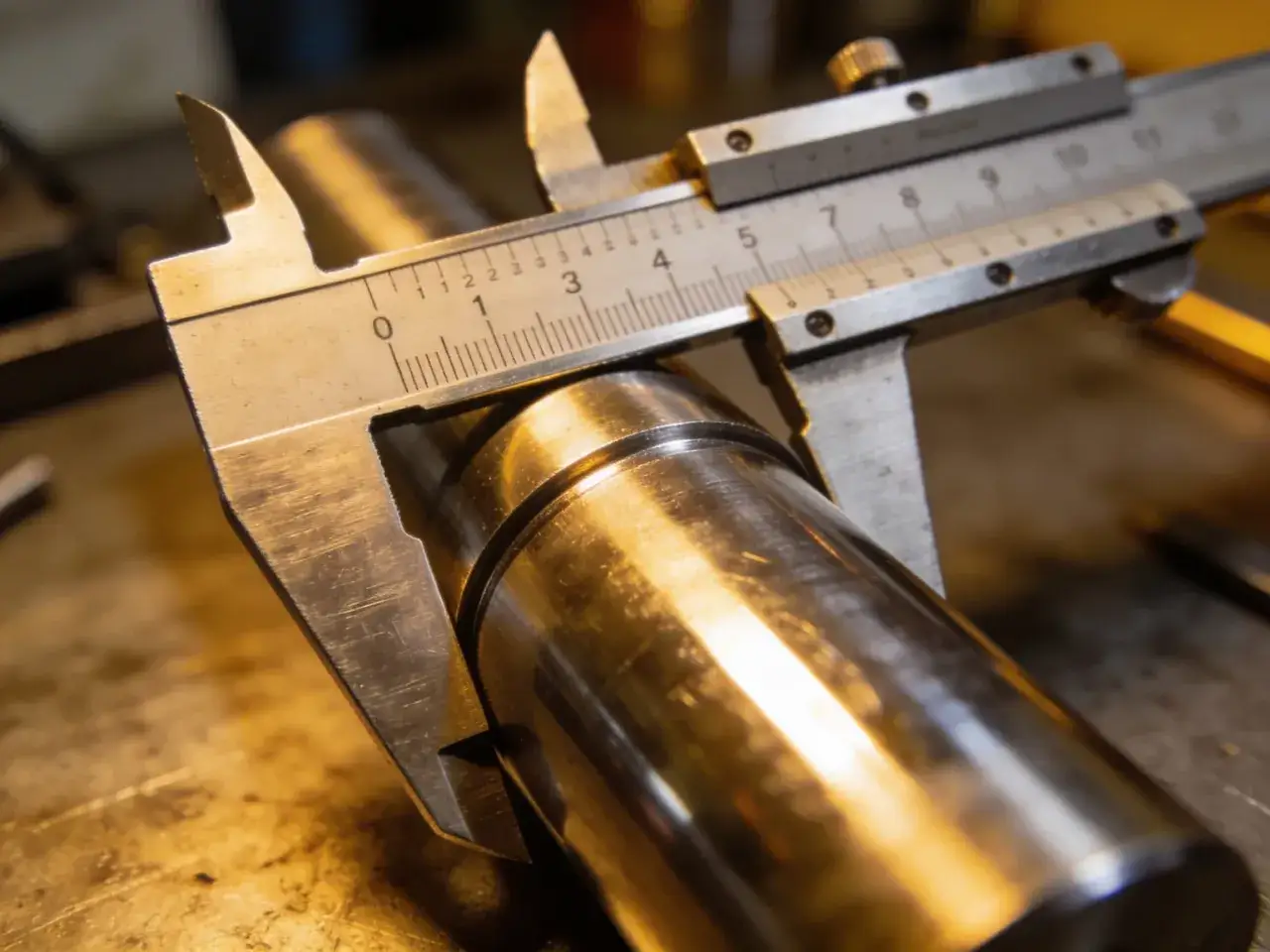

Jak zmierzyć go poprawnie w warsztacie
Najpierw usuwam zadzior, brud i luźną warstwę po obróbce. Pomiary na krawędzi po cięciu, na farbie albo na opiłkach potrafią przekłamać wynik o kilka setnych milimetra, a czasem więcej.
- Zmierz detal w co najmniej dwóch prostopadłych kierunkach.
- Powtórz odczyt w środku długości i bliżej końców, jeśli element jest dłuższy.
- Porównaj wynik po lekkim obrocie elementu o 90 stopni.
- Nie dociskaj narzędzia na siłę.
- Jeśli detal właśnie wyszedł z obróbki, odczekaj, aż wyrówna temperaturę do warunków pomiaru, najlepiej około 20°C.
W warsztacie zwykle wystarczy to, by odsiać większość błędów. Jeżeli jednak wymiar ma wejść w ciasne pasowanie albo w serię produkcyjną, sam odczyt nie wystarczy i trzeba sięgnąć po lepsze narzędzie.
Które narzędzie pomiarowe wybrać do zadania
Nie każde zadanie wymaga mikrometru, ale nie każde zniesie suwmiarkę. Dobieram przyrząd do tolerancji, a nie do przyzwyczajenia, bo to oszczędza poprawki i nerwy.
| Narzędzie | Do czego pasuje | Mocne strony | Ograniczenia |
|---|---|---|---|
| Suwmiarka | Szybka kontrola wałków, rur i detali montażowych | Uniwersalna, szybka, dobra do selekcji części; zwykle odczyt 0,01 lub 0,02 mm | Łatwo o błąd docisku; do ciasnych pasowań bywa zbyt mało precyzyjna |
| Mikrometr zewnętrzny | Dokładny pomiar prętów, wałków, śrub i gotowych elementów | Lepsza powtarzalność; w wielu modelach odczyt 0,01 mm, a w dokładniejszych 0,001 mm | Ma ograniczony zakres jednego przyrządu i wymaga wprawy |
| Sprawdzian pierścieniowy | Kontrola zgodności w serii | Szybko pokazuje, czy detal przechodzi kontrolę | Nie podaje pełnej wartości liczbowej |
| Maszyna współrzędnościowa lub system wizyjny | Dokumentacja, prototypy, kontrola wymagająca zapisu | Wysoka dokładność i pełny zapis wyniku | Za ciężka i zbyt kosztowna do prostych prac warsztatowych |
Jeśli miałbym wskazać prostą regułę, powiedziałbym tak: im ciaśniejsze pasowanie i im ważniejsza powtarzalność, tym bliżej mikrometru lub systemu pomiarowego. To naturalnie prowadzi do pytania, jak ten wymiar wpływa na samą obróbkę.
Jak ten wymiar wpływa na toczenie, gwintowanie i szlifowanie
W obróbce skrawaniem ten parametr nie jest tylko wynikiem końcowym. On wyznacza naddatek, kolejność operacji, dobór oprawki i to, czy detal da się ustawić bez drgań.
Toczenie wymaga zapasu, ale nie nadmiaru
Przy toczeniu liczy się nie tylko finalna liczba, lecz także to, ile materiału trzeba jeszcze zdjąć. Zbyt duży naddatek wydłuża czas, obciąża nóż i podnosi ryzyko bicia, a zbyt mały zostawia za mało miejsca na korektę. W praktyce ostatni przejazd robi się już bardzo ostrożnie, bo wtedy decyduje się jakość powierzchni i rzeczywisty wymiar. Ja zwykle patrzę najpierw na sztywność detalu, dopiero potem na samą wartość w milimetrach.
Przy gwincie zewnętrznym skok ma znaczenie tak samo jak średnica
Tu łatwo o pomyłkę: wałek pod gwint nie przygotowuje się dokładnie na wymiar nominalny. Punkt wyjścia bywa o około 0,1 skoku mniejszy od średnicy nominalnej, więc dla M10 x 1,5 wychodzi mniej więcej 9,85 mm. To nie jest ślepa reguła dla wszystkiego, ale bardzo użyteczny punkt startowy, zwłaszcza gdy pracuje się narzynką lub na tokarce i chce się uniknąć zbyt ciasnego zwoju. Właśnie dlatego skok gwintu trzeba brać pod uwagę razem z wymiarem, a nie osobno.
Przeczytaj również: Klucz nastawny (żabka) - jak używać i jaki wybrać?
Szlifowanie bezkłowe opiera się na wymiarze zewnętrznym
W szlifowaniu bezkłowym walcowy detal prowadzi się właśnie po wymiarze zewnętrznym, więc owalność i bicie od razu wpływają na wynik. To metoda dobra wtedy, gdy trzeba powtarzalnie dopracować serię wałków, tulei albo sworzni. Jej zaletą jest stabilność, ale warunkiem powodzenia pozostaje wcześniejsze, równe przygotowanie powierzchni. Jeśli bazujesz na detalu z dużą nierównością, proces zaczyna się bronić sam przed sobą.
Od tej strony widać już wyraźnie, że liczba na rysunku to dopiero połowa roboty, bo druga połowa rozgrywa się przy pomiarze i kontroli jakości.
Najczęstsze błędy przy pomiarze i obróbce
Większość problemów nie wynika z samej technologii, tylko z drobnych zaniedbań. To właśnie one robią różnicę między detalem, który pasuje od razu, a takim, który trzeba poprawiać.
- Pomiar na zadziorach i opiłkach. Krawędź po cięciu albo toczeniu potrafi zawyżyć wynik bardziej, niż się wydaje na pierwszy rzut oka.
- Zbyt mocny docisk szczęk lub końcówek. Szczególnie przy miękkich materiałach łatwo „dobić” do złej wartości.
- Jeden odczyt zamiast kilku. Element okrągły może być lekko owalny, więc pojedyncza liczba bywa złudna.
- Ignorowanie powłoki. Ocynk, lakier proszkowy czy tlenek zmieniają wymiar i przy montażu robią różnicę.
- Mierzenie gorącego detalu. Po obróbce metal potrzebuje chwili, żeby wrócić do stabilnych warunków.
- Mieszanie wymiaru nominalnego z rzeczywistym. W rurach i częściach handlowych nazwa katalogowa nie zawsze odpowiada temu, co pokazuje narzędzie.
Jeśli te rzeczy wyłapiesz na początku, oszczędzasz sobie większości niespodzianek na etapie montażu. Kolejny krok to już dobre opisanie wymagań osobie, która ma element wykonać.
Jak opisać go wykonawcy, żeby uniknąć pomyłki
Przy zlecaniu obróbki albo zamawianiu gotowego elementu sam rozmiar to za mało. Lepiej od razu podać, czy wymiar dotyczy detalu surowego, po obróbce czy po powłoce, bo właśnie tam najczęściej zaczynają się nieporozumienia.
- Wpisz wymiar nominalny i tolerancję, jeśli projekt ją przewiduje, na przykład Ø20 +0/−0,02 mm.
- Określ materiał, długość i stan powierzchni.
- Dopisz, czy ważna jest owalność, bicie albo współosiowość.
- Jeśli detal ma wejść w łożysko, tuleję albo złączkę, zaznacz typ pasowania.
- Przy elementach po malowaniu lub cynkowaniu podaj, kiedy ma być wykonany pomiar końcowy.

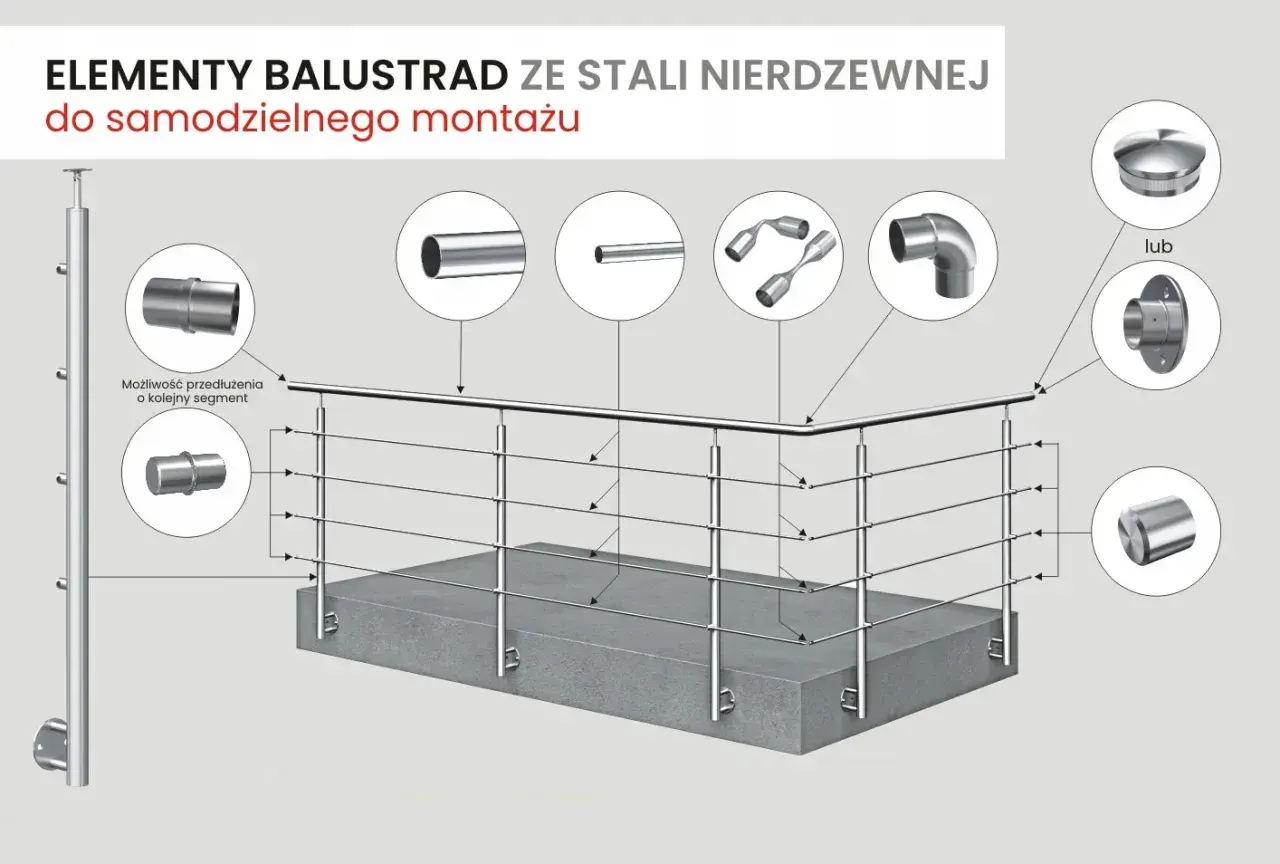

To szczególnie ważne przy balustradach, poręczach, tulejach, adapterach i innych częściach, które składa się na miejscu. Jedno nieprecyzyjne zdanie w zamówieniu potrafi kosztować dodatkowe godziny pracy. Z takiego doprecyzowania płynnie wynika już pytanie: co jeszcze warto sprawdzić poza samą liczbą.
Na czym najczęściej wygrywa dobry detal, a nie sama liczba
Jeżeli miałbym zostawić jedną praktyczną myśl, byłaby taka: w warsztacie i na budowie liczy się nie tylko wymiar, ale cały kontekst wokół niego. Sam odczyt niczego nie gwarantuje, jeśli obok pojawia się luz, powłoka, błędny sposób bazowania albo zbyt duża zmienność między sztukami.
- Tolerancja mówi, ile odchyłki jest jeszcze akceptowalne.
- Okrągłość i bicie pokazują, czy detal faktycznie pracuje osiowo.
- Chropowatość powierzchni wpływa na montaż, tarcie i zużycie.
- Powłoka potrafi zmienić finalny wynik bardziej niż sam materiał.
- Temperatura decyduje o tym, czy pomiar da się porównać z normą lub inną sztuką.
Dlatego dobry pomiar zaczyna się od zrozumienia, po co ten detal powstaje i w jakim stanie ma trafić do montażu. Gdy patrzysz na cały układ, a nie tylko na jedną liczbę, dużo rzadziej zaskakuje cię poprawka na końcu.
