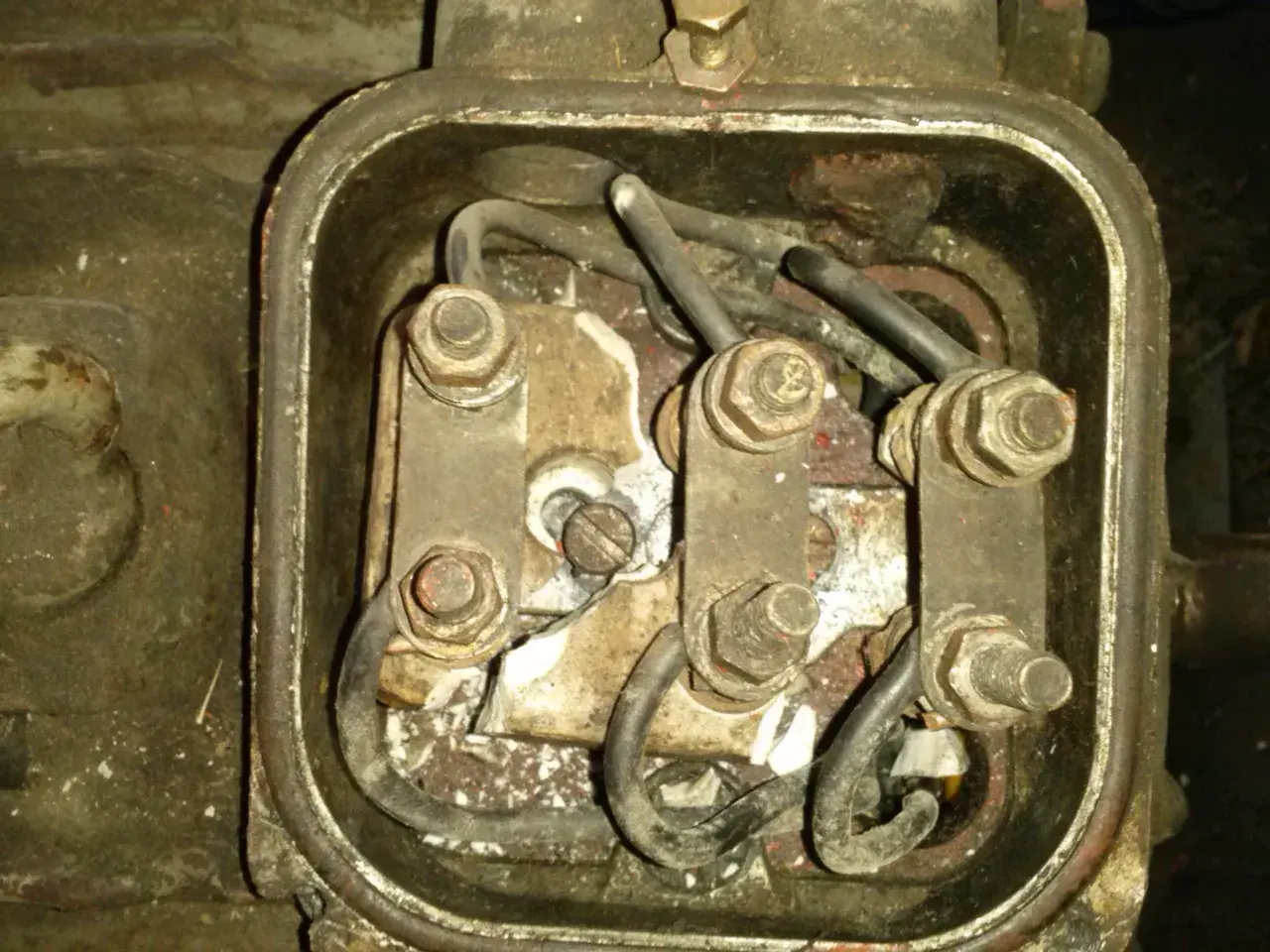

Widok z bliska na skrzynkę zaciskową silnika 3-fazowego z sześcioma przewodami i śrubami.

W praktyce odpowiedź na pytanie, jak podłączyć silnik 3 fazowy 6 przewodów, zaczyna się nie od mostków, tylko od tabliczki znamionowej i schematu w puszce zaciskowej. Pokażę krok po kroku, jak rozpoznać zaciski U1, V1, W1 i U2, V2, W2, kiedy wybrać gwiazdę, a kiedy trójkąt oraz jak uruchomić napęd bez ryzyka przegrzania.

Najpierw sprawdź tabliczkę, potem ustaw mostki i dopiero podawaj zasilanie

  • Sześć wyprowadzeń oznacza zwykle sześć końców uzwojeń: U1, V1, W1 oraz U2, V2, W2.
  • W Polsce najczęściej masz sieć 400 V międzyfazowo, więc dobór połączenia zależy od napięcia na tabliczce.
  • Przy 230/400 V silnik zwykle pracuje w gwieździe na 400 V, a przy 400/690 V w trójkącie na 400 V.
  • Do zwykłego uruchomienia wystarczą 3 fazy i PE, ale przy rozruchu gwiazda-trójkąt potrzebujesz pełnego dostępu do 6 wyprowadzeń.
  • Po montażu zawsze sprawdź kierunek obrotów, prąd pracy i ciągłość ochrony PE.

Co oznaczają sześć wyprowadzeń w silniku trójfazowym

W silniku z sześcioma przewodami nie chodzi o „dziwny” model instalacji, tylko o dostęp do obu końców trzech uzwojeń stojana. W typowym oznaczeniu IEC są to zaciski U1, V1, W1 oraz U2, V2, W2. Dzięki temu można połączyć uzwojenia w gwiazdę albo w trójkąt, zależnie od napięcia zasilania i sposobu pracy.

Najważniejsza zasada jest prosta: nie zgaduję po kolorach przewodów. Kolory bywają różne, a w starszych silnikach albo po naprawach oznaczenia potrafią się nie zgadzać. Zawsze zaczynam od tabliczki znamionowej i schematu przyklejonego od wewnętrznej strony pokrywy puszki zaciskowej. To oszczędza dużo czasu i eliminuje najczęstszy błąd, czyli zmostkowanie uzwojeń „na oko”.

Jeśli oznaczenia są starte, da się je odtworzyć omomierzem, ale to już praca dla osoby, która wie, jak bezpiecznie mierzyć pary uzwojeń. W praktyce szukam trzech par o podobnej, niskiej rezystancji i potem potwierdzam wszystko dokumentacją silnika. Bez tego łatwo pomylić początek z końcem uzwojenia, a wtedy nawet poprawnie założone mostki nie dadzą właściwego efektu.

Jak odczytać tabliczkę i nie pomylić gwiazdy z trójkątem

Tu zwykle rozstrzyga się cała sprawa. W Polsce standardowa sieć trójfazowa ma 400 V między fazami, więc silnik trzeba dobrać do napięcia na tabliczce, a nie do samej liczby przewodów. Jeśli na tabliczce widzisz 230/400 V, to przy zasilaniu z sieci 400 V łączysz go w gwiazdę. Jeśli widzisz 400/690 V, to na 400 V pracuje w trójkącie.

Tabliczka znamionowa Typowe zasilanie w Polsce Połączenie robocze Co to oznacza w praktyce
230/400 V 400 V Gwiazda Uzwojenia dostają właściwe napięcie, silnik może pracować bez przeciążania cewek.
400/690 V 400 V Trójkąt To częsty wariant dla mocniejszych silników i rozruchu gwiazda-trójkąt.
Tylko jedno napięcie Zgodnie z opisem producenta Wyłącznie wg schematu Nie zakładaj, że silnik da się dowolnie przepiąć.

W praktyce zwracam też uwagę na prąd znamionowy, częstotliwość 50 Hz oraz klasę izolacji. To są detale, które wyglądają niepozornie, ale szybko pokazują, czy silnik w ogóle pasuje do danej instalacji. Jeśli tabliczka nie zgadza się z siecią albo napęd ma pracować na falowniku, schemat trzeba traktować osobno, bo wtedy reguły połączeń bywają inne.

Ta część jest ważna, bo od razu prowadzi do następnego pytania: jak fizycznie ułożyć przewody w puszce zaciskowej, żeby połączenie było zgodne ze schematem.

Jak połączyć zaciski w puszce krok po kroku

Jeżeli masz już potwierdzony wariant połączenia, pracuję w takiej kolejności: odłączam zasilanie, zabezpieczam przed przypadkowym załączeniem, sprawdzam brak napięcia i dopiero otwieram puszkę zaciskową. Potem czyszczę wnętrze, oglądam mostki i sprawdzam, czy zaciski nie są luźne ani nadpalone. Sam montaż robię dopiero wtedy, gdy wiem, że nic nie wygląda podejrzanie.

  1. Odłącz zasilanie i upewnij się, że na przewodach nie ma napięcia.
  2. Podłącz przewód ochronny PE do obudowy silnika.
  3. Ułóż mostki zgodnie z wybranym układem.
  4. Doprowadź fazy L1, L2, L3 do właściwych zacisków.
  5. Dokręć połączenia momentem zalecanym przez producenta.
  6. Zamknij puszkę, zachowując szczelność przepustu kablowego.

W typowym układzie IEC górny rząd to U1, V1, W1, a dolny U2, V2, W2. To właśnie dlatego najczęściej pracuje się na schemacie wydrukowanym na pokrywie albo obok zacisków, a nie na pamięć.

Układ Typowy sposób mostkowania Podłączenie faz
Gwiazda Połącz razem U2, V2 i W2 L1 do U1, L2 do V1, L3 do W1
Trójkąt Połącz U1 z W2, V1 z U2, W1 z V2 L1 do U1/W2, L2 do V1/U2, L3 do W1/V2

Jeżeli terminal board jest obrócony albo producent zastosował inną kolejność wyprowadzeń, zasada pozostaje ta sama, ale fizyczne położenie śrub może wyglądać inaczej. Połączenie ma się zgadzać z oznaczeniami, nie z intuicją. Po zamknięciu puszki nie uruchamiam od razu napędu „na pełnym gazie”. Najpierw wykonuję krótki test i sprawdzam, czy kierunek obrotów pasuje do maszyny. Jeśli nie, wystarczy zamienić miejscami dowolne dwie fazy, ale tylko przy całkowicie odłączonym zasilaniu.

Kiedy silnik pracuje w gwieździe, a kiedy w trójkącie

To jest sedno całej instrukcji, bo liczba przewodów sama w sobie jeszcze niczego nie przesądza. Decydują napięcie zasilania i napięcie, na które uzwojenia są zaprojektowane. W praktyce gwiazda obniża napięcie na każdym uzwojeniu, a trójkąt podaje na nie pełne napięcie międzyfazowe.

Najprościej zapamiętać to tak: jeśli silnik ma pracować na 400 V w Polsce, to przy tabliczce 230/400 V wybierasz gwiazdę, a przy 400/690 V wybierasz trójkąt. Wiele pomyłek wynika z tego, że ktoś patrzy tylko na moc w kilowatach, a pomija opis napięcia. To błąd, który potrafi skończyć się grzaniem uzwojeń już po kilku minutach.

  • Gwiazda daje niższe napięcie na uzwojeniu i mniejszy prąd rozruchowy.
  • Trójkąt wykorzystuje pełne napięcie międzyfazowe i jest właściwy dla pracy znamionowej w odpowiednim silniku.
  • Rozruch gwiazda-trójkąt stosuje się tylko wtedy, gdy silnik i instalacja są do tego przygotowane.

Przy rozruchu bezpośrednim prąd rozruchowy silnika bywa bardzo wysoki, nawet kilkukrotnie większy od prądu znamionowego. Dlatego układ gwiazda-trójkąt ma sens tam, gdzie trzeba ograniczyć udar prądowy i mechaniczny, ale nie zastąpi dobrze dobranego zabezpieczenia ani nie naprawi źle dobranego silnika. Jeśli obciążenie startuje ciężko, słabo przewietrzony silnik może w gwieździe nie osiągnąć obrotów i zacznie się tylko grzać.

Ta sekcja prowadzi do kolejnej, praktycznej kwestii: ile żył w kablu naprawdę potrzebujesz i kiedy sześć wyprowadzeń w silniku oznacza dodatkową aparaturę.

Ile żył potrzebujesz w kablu i kiedy rozruch gwiazda-trójkąt ma sens

Tu jest częsty chaos pojęciowy. Sześć przewodów w silniku nie oznacza automatycznie, że z rozdzielni do silnika prowadzisz sześć żył zasilających. Przy zwykłym połączeniu bezpośrednim do silnika zazwyczaj wystarczą trzy fazy i przewód ochronny PE. Sześć żył po stronie zasilania pojawia się wtedy, gdy stosujesz rozruch gwiazda-trójkąt i chcesz mieć dostęp do obu końców uzwojeń przez styczniki.

Rozwiązanie Kabel do silnika Dodatkowa aparatura Kiedy ma sens
Bezpośrednie załączenie 3 fazy + PE Zabezpieczenie nadprądowe i przeciążeniowe Prosty montaż, małe i średnie obciążenia, zgodność z tabliczką.
Gwiazda-trójkąt 6 żył mocy + PE 3 styczniki, przekaźnik czasowy, zabezpieczenie przeciążeniowe Gdy trzeba zmniejszyć prąd rozruchowy i silnik jest do tego przewidziany.
Falownik Zależnie od układu Przetwornica częstotliwości i ochrona po stronie napędu Gdy potrzebna jest regulacja obrotów albo łagodny start.

Jeżeli ktoś planuje rozruch gwiazda-trójkąt, a silnik ma tabliczkę 230/400 V, to zwykle jest to zły pomysł. Taki silnik na 400 V powinien pracować w gwieździe, a nie w trójkącie. W układzie gwiazda-trójkąt potrzebujesz silnika, który w pracy ciągłej na tej sieci ma przewidziany trójkąt, czyli najczęściej 400/690 V. Ten szczegół jest ważniejszy niż sama moc silnika.

Jeśli napęd ma ciężki rozruch, na przykład sprężarkę, pompę z dużym oporem albo maszynę z dużą bezwładnością, rozruch gwiazda-trójkąt bywa tylko częściowym rozwiązaniem. W praktyce lepiej wtedy rozważyć falownik albo softstart, bo one dają większą kontrolę nad momentem i prądem. Gwiazda-trójkąt działa, ale nie jest uniwersalnym lekarstwem na każdy problem z uruchomieniem.

Najczęstsze błędy przy montażu, które kończą się przegrzaniem

W warsztatowej praktyce powtarzają się właściwie te same pomyłki. Pierwsza to podanie złego napięcia na uzwojenia. Druga to pominięcie PE. Trzecia to zbyt słabe dokręcenie mostków albo zacisków, co kończy się grzaniem styków i spadkiem napięcia na silniku.

  • Montaż według koloru przewodów zamiast według oznaczeń i schematu.
  • Brak mostków albo mostki założone w niewłaściwej konfiguracji.
  • Niepewne dokręcenie zacisków i brak kontroli po pierwszych minutach pracy.
  • Pomijanie pomiaru izolacji po dłuższym składowaniu lub po zalaniu wilgocią.
  • Brak sprawdzenia kierunku obrotów przed połączeniem z maszyną.

Jeśli silnik długo leżał w magazynie albo pracował w wilgotnym środowisku, mierzę rezystancję izolacji jeszcze przed uruchomieniem. Gdy wynik jest niski, nie próbuję „rozruszać” napędu na siłę. Taki silnik trzeba najpierw osuszyć, skontrolować i dopiero potem podawać napięcie. To jeden z tych momentów, w których cierpliwość oszczędza późniejszej wymiany uzwojeń.

Po pierwszym uruchomieniu obserwuję, czy silnik startuje szybko, pracuje równo i nie pobiera wyraźnie zawyżonego prądu. Jeżeli po kilku minutach prąd odbiega od wartości z tabliczki, zatrzymuję układ i szukam przyczyny, zamiast liczyć, że „się ułoży”. W elektryce takie podejście rzadko się sprawdza.

Co sprawdzić po montażu, zanim zostawisz silnik do pracy

Na końcu robię krótką, ale konkretną kontrolę. To nie jest formalność, tylko ostatni moment, żeby wyłapać błąd bez kosztownych skutków. Silnik i jego obudowa muszą być uziemione, puszka zaciskowa szczelnie zamknięta, a przepust kablowy odpowiednio dociśnięty. Potem uruchamiam napęd krótko, sprawdzam obroty, nasłuchuję nietypowych dźwięków i mierzę prąd pracy.

  • PE jest poprawnie podłączony do obudowy i ma ciągłość.
  • Mostki odpowiadają wybranemu układowi pracy.
  • Kierunek obrotów zgadza się z maszyną.
  • Po kilku minutach prąd mieści się blisko wartości znamionowej.
  • Obudowa nie nagrzewa się nienaturalnie szybko, a silnik pracuje bez wyraźnych drgań.

Jeżeli po tych testach wszystko jest w porządku, instalację można uznać za poprawnie uruchomioną. W takich pracach najbardziej liczy się nie sam moment podłączenia, tylko to, czy połączenie jest zgodne z tabliczką, schematem i warunkami pracy napędu. I właśnie dlatego przy silniku trójfazowym z sześcioma wyprowadzeniami lepiej iść po kolei: identyfikacja, połączenie, test, pomiar, dopiero potem normalna eksploatacja.

FAQ - Najczęstsze pytania

Zawsze zacznij od tabliczki znamionowej i schematu w puszce zaciskowej. Określ napięcie zasilania i wybierz połączenie gwiazda (Y) lub trójkąt (D), a następnie podłącz mostki i fazy L1, L2, L3 do odpowiednich zacisków U1, V1, W1, U2, V2, W2.
W Polsce (sieć 400 V) silnik 230/400 V łączysz w gwiazdę (Y). Silnik 400/690 V łączysz w trójkąt (D). Gwiazda obniża napięcie na uzwojeniu, trójkąt podaje pełne napięcie międzyfazowe. Kluczowe jest dopasowanie do napięcia znamionowego silnika.
Sześć wyprowadzeń to dostęp do obu końców trzech uzwojeń stojana (U1, V1, W1 oraz U2, V2, W2). Umożliwia to elastyczne łączenie silnika w gwiazdę lub trójkąt, w zależności od napięcia zasilania i potrzeb rozruchu, np. gwiazda-trójkąt.
Nie. Przy bezpośrednim załączeniu wystarczą 3 fazy i przewód ochronny PE. Sześć żył zasilających jest potrzebnych tylko przy rozruchu gwiazda-trójkąt, aby sterować przełączaniem uzwojeń za pomocą styczników.
Najczęstsze błędy to: podanie złego napięcia, brak uziemienia (PE), luźne połączenia, montaż "na oko" zamiast według schematu oraz pominięcie sprawdzenia kierunku obrotów i prądu pracy po uruchomieniu.
