Otwór pod gwint M16 to jeden z tych tematów, w których jeden milimetr różnicy robi dużą różnicę w efekcie końcowym. W tym tekście pokazuję, jaką średnicę wiertła dobrać do M16, czym różni się skok standardowy od drobnozwojnego, jak wykonać otwór bez zrywania gwintownika i kiedy trzeba odejść od prostego „14 mm i tyle”.
To praktyczny poradnik dla osób, które wiercą i gwintują w stali, aluminium albo tworzywie, a chcą uniknąć kosztownych błędów już przy pierwszym podejściu.
Najważniejsze liczby, które warto zapamiętać przed wierceniem
- Dla M16×2,0 standardowo stosuje się wiertło 14,0 mm.
- Dla M16×1,5 najczęściej wybiera się wiertło 14,5 mm.
- Przy wygniataniu gwintu otwór jest zwykle większy niż przy gwintowaniu skrawającym.
- W otworze ślepym trzeba zostawić zapas głębokości na stożek gwintownika i wiór.
- Najpierw sprawdź skok gwintu, dopiero potem sięgaj po wiertło.
Co naprawdę oznacza gwint M16
Sam zapis M16 mówi tylko tyle, że średnica nominalna gwintu wynosi 16 mm. Nie mówi jeszcze nic o skoku, a to właśnie skok decyduje o średnicy otworu pod gwintowanie. W praktyce najczęściej spotkasz dwa warianty: M16×2,0 jako gwint standardowy i M16×1,5 jako wersję drobnozwojną.
Ja zawsze zaczynam od sprawdzenia oznaczenia na rysunku, śrubie albo w dokumentacji technicznej. Jeśli ktoś bierze wiertło „na pamięć”, bardzo łatwo pomylić skok i zrobić otwór, który będzie za ciasny albo za luźny. To szczególnie ważne przy mocowaniach stalowych, wspornikach, konsolach i elementach montażowych, gdzie gwint ma pracować pod obciążeniem, a nie tylko „jakoś się trzymać”.
Od tego zależy reszta doboru, więc najpierw ustalamy skok, a dopiero potem bierzemy się za średnicę wiertła.
Jaka średnica wiertła pasuje do gwintu M16
W prostym ujęciu można to zapamiętać tak: średnica otworu pod gwint metryczny to w przybliżeniu średnica nominalna minus skok. Dla M16×2,0 daje to 14,0 mm, a dla M16×1,5 wychodzi 14,5 mm. To właśnie te dwie wartości są w praktyce najważniejsze.

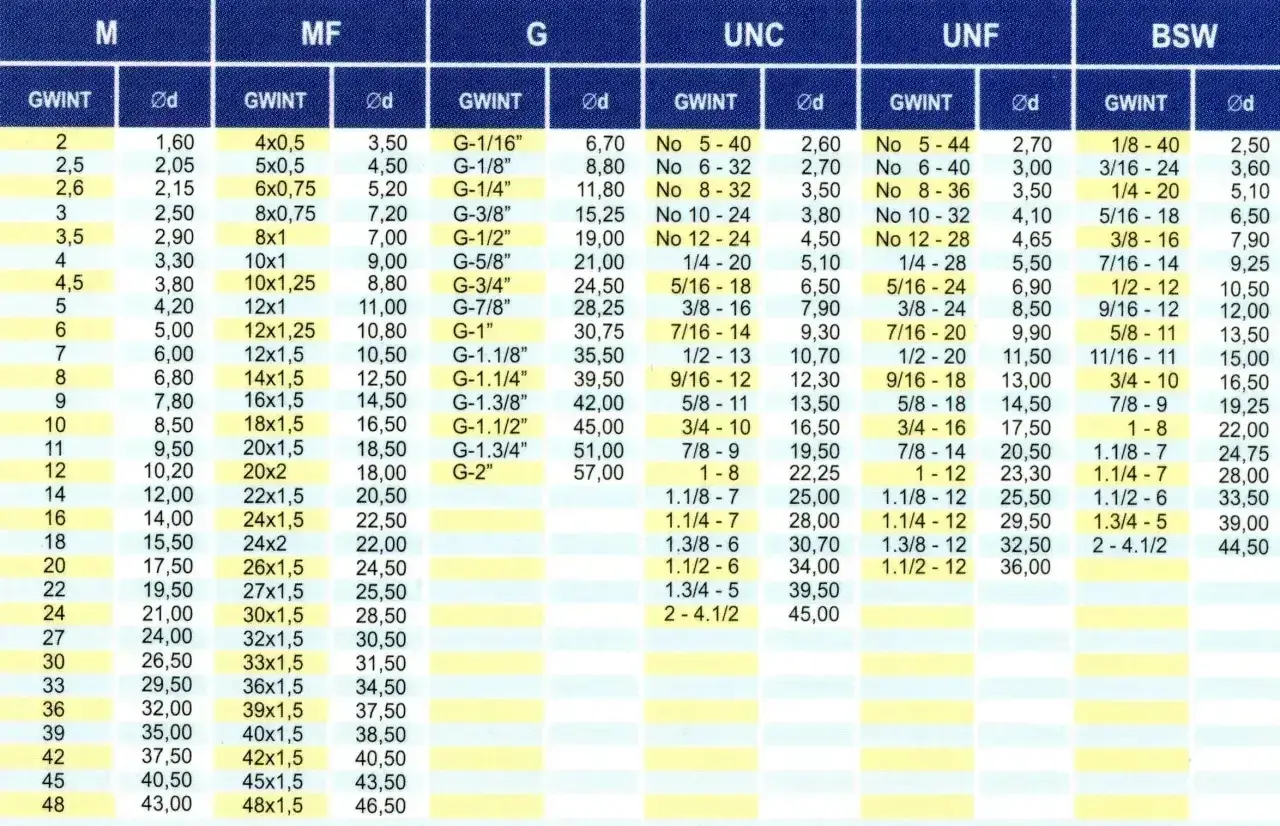

| Oznaczenie gwintu | Wiertło pod gwintownik skrawający | Co to oznacza w praktyce |
|---|---|---|
| M16×2,0 | 14,0 mm | Najczęstszy gwint metryczny, standardowy wybór dla zwykłych połączeń. |
| M16×1,5 | 14,5 mm | Gwint drobnozwojny, przydatny tam, gdzie liczy się dokładniejsze ustawienie i mniejszy skok. |
| M16×2,0 do wygniatania | około 15,1 mm | Wersja bez wióra wymaga większego otworu i innego narzędzia. |
| M16×1,5 do wygniatania | około 15,3 mm | Tu także nie używa się standardowego wiertła 14,5 mm. |
W tabelach producentów narzędzi spotyka się też przedziały tolerancji. To ważne, bo 0,1-0,2 mm różnicy potrafi zmienić opór gwintowania, zwłaszcza w stali. W warsztacie najbezpieczniej trzymać się jednak wartości praktycznych: 14,0 mm dla M16×2,0 i 14,5 mm dla M16×1,5.
Jeśli masz tylko oznaczenie „M16”, nie zgaduj. Najpierw ustal skok, bo od tego zależy cały dalszy proces.
Skoro średnica jest już jasna, czas przejść do samego wykonania otworu, bo tam najczęściej pojawiają się błędy.
Jak wykonać otwór, żeby gwint wyszedł czysto
Przy M16 nie wystarczy samo przewiercenie materiału. Liczy się prowadzenie wiertła, jakość krawędzi i to, czy gwintownik wejdzie osiowo. Gdy wiercę ręcznie, pilnuję kolejności kroków bardziej niż samej siły nacisku.
- Wyznacz punkt wiercenia i sprawdź prostopadłość powierzchni. Krzywy start prawie zawsze kończy się przekoszonym gwintem.
- Wykonaj niewielkie nakiełkowanie, jeśli materiał jest śliski albo otwór ma być bardzo precyzyjny. To pomaga utrzymać oś wiertła.
- Wierć średnicą docelową na stabilnych obrotach. W stali i stali nierdzewnej pracuj z chłodzeniem, w aluminium też warto użyć środka smarującego.
- Zrób lekkie sfazowanie wejścia otworu. Mała faza ułatwia rozpoczęcie gwintowania i zmniejsza ryzyko uszkodzenia pierwszego zwoju.
- Gwintuj prosto i bez pośpiechu. Przy ręcznym gwintowaniu co jakiś czas cofnij narzędzie, żeby łamać wiór i nie blokować rowków gwintownika.
- Sprawdź śrubą kontrolną albo wzorcowym elementem złącza. To prostsze niż poprawianie źle wykonanego otworu po fakcie.
W otworze ślepym zostawiam dodatkowy zapas głębokości, bo gwintownik nie kończy pracy idealnie „na płasko”. W praktyce trzeba uwzględnić miejsce na stożek narzędzia i wiór, więc samo dociśnięcie do żądanej głębokości bywa za małe. To właśnie tu najczęściej łamie się gwintowniki.
Po takim przebiegu robót łatwiej też ocenić, czy problem leży w średnicy, czy w technice. A to prowadzi wprost do błędów, których widzę najwięcej.
Najczęstsze błędy, które psują efekt
- Pomylenie skoku gwintu - M16×2,0 i M16×1,5 wyglądają podobnie, ale wymagają innego wiertła. Skutek to zbyt ciasny albo za luźny gwint.
- Użycie zużytego wiertła - otwór wychodzi większy niż trzeba, a gwint ma mniejszą nośność.
- Brak chłodzenia - w stali powoduje przegrzewanie, a w stali nierdzewnej zwiększa ryzyko zatarcia narzędzia.
- Zbyt mała głębokość w otworze ślepym - gwintownik dobija do dna, zanim powstanie pełny gwint.
- Przekoszenie gwintownika - pierwszy zarysowany ząb ustawia cały gwint pod kątem i trudno to potem odwrócić.
- „Dociąganie na siłę” - jeśli narzędzie zaczyna chodzić ciężko, trzeba sprawdzić wiór, średnicę i osiowość, a nie walczyć z oporem.
Najbardziej zdradliwe są dwa pierwsze błędy: pomyłka skoku i zużyte wiertło. Z zewnątrz wszystko wygląda poprawnie, a problem wychodzi dopiero przy próbie skręcania śruby albo w czasie montażu.
Nie każdy przypadek da się też rozwiązać jednym standardem, dlatego warto rozróżnić zwykłe gwintowanie od sytuacji specjalnych.
Kiedy standardowe 14 mm nie wystarczy
Standardowe 14 mm dla M16×2,0 działa w większości typowych zastosowań, ale są sytuacje, w których trzeba myśleć szerzej. Najważniejsza różnica dotyczy narzędzia: gwintownik skrawający i wygniatak nie pracują tak samo, więc nie potrzebują tej samej średnicy otworu.
| Sytuacja | Co robię | Dlaczego to ma znaczenie |
|---|---|---|
| Gwintownik skrawający | Trzymam się 14,0 mm albo 14,5 mm, zależnie od skoku. | To podstawowy wariant, najbardziej przewidywalny i najłatwiejszy do kontroli. |
| Wygniatak | Dobieram większy otwór, zwykle około 15,1 mm dla M16×2,0 i około 15,3 mm dla M16×1,5. | Narzędzie nie tworzy wióra, tylko formuje gwint, więc potrzebuje innego przygotowania materiału. |
| Otwór ślepy | Zostawiam zapas głębokości ponad planowaną długość gwintu. | Gwintownik potrzebuje miejsca na wejście i na wiór, inaczej może stanąć na dnie. |
| Miękki materiał | Czasem wybieram górny zakres tolerancji i pilnuję smarowania. | Zmniejsza to ryzyko zbyt ciasnego wejścia śruby i poprawia kulturę pracy gwintu. |
| Twardszy materiał | Sprawdzam ostrze narzędzia, posuw i chłodzenie. | Wysoki opór potrafi szybko zniszczyć gwintownik, jeśli nie ma dobrych warunków skrawania. |
Wygniatanie gwintu ma sens wtedy, gdy materiał dobrze się odkształca plastycznie i zależy ci na pracy bez wióra. Nie traktuję go jako zamiennika „do wszystkiego”, bo w praktyce wymaga lepszego prowadzenia i właściwie dobranego otworu wstępnego. W prostych pracach montażowych zwykły gwintownik skrawający nadal jest po prostu pewniejszy.
Kiedy już wiesz, kiedy trzymać się standardu, zostaje ostatnia rzecz: szybka kontrola przed uruchomieniem całego zestawu otworów.
Co jeszcze sprawdzam przed pierwszym gwintowaniem M16
Przy pojedynczym otworze łatwo działać intuicyjnie. Przy serii otworów albo montażu nośnych elementów wolę zrobić krótką kontrolę, bo to oszczędza czas i materiał.
- Sprawdzam, czy na pewno chodzi o M16×2,0 czy M16×1,5.
- Weryfikuję rzeczywistą średnicę wiertła, a nie tylko opis na opakowaniu.
- Oceniam, czy otwór ma być przelotowy czy ślepy.
- Patrzę, czy materiał wymaga smarowania lub chłodzenia.
- Kontroluję, czy gwintownik ma odpowiedni typ do zadania.
- Po wykonaniu pierwszego otworu sprawdzam pasowanie śrubą, zanim zrobię kolejne.
To prosta procedura, ale właśnie ona odróżnia przypadkowe wiercenie od porządnej pracy warsztatowej. Jeśli mam zapamiętać tylko jedną rzecz, to tę: dla M16 najpierw ustalasz skok, potem dobierasz średnicę, a dopiero na końcu decydujesz o narzędziu i głębokości. Przy takim podejściu 14,0 mm dla M16×2,0 i 14,5 mm dla M16×1,5 przestają być zgadywanką, a stają się świadomym wyborem.
