Budowa form wtryskowych decyduje o tym, czy detal z tworzywa będzie powtarzalny, szybki w produkcji i opłacalny w całej serii. W praktyce liczy się nie tylko stal czy precyzja obróbki, ale też układ wlewowy, chłodzenie, odpowietrzenie i sposób wypychania wypraski. Poniżej rozkładam ten temat na części, żeby było jasne, z czego składa się narzędzie, jak powstaje i gdzie najłatwiej popełnić kosztowny błąd.
Najwięcej zależy od układu wlewowego, chłodzenia i precyzji obróbki
- Forma wtryskowa to precyzyjne narzędzie ciśnieniowe, które musi prowadzić stopiony polimer, odprowadzać ciepło i bezproblemowo uwalniać detal.
- Najważniejsze elementy to gniazdo, rdzeń, płyty, układ wlewowy, kanały chłodzące, odpowietrzenia i system wypychania.
- Źle dobrana linia podziału albo zbyt słabe chłodzenie potrafią podnieść koszt jednostkowy bardziej niż droższy materiał narzędzia.
- Aluminium sprawdza się przy prototypach i krótszych seriach, stal przy produkcji długoseryjnej i bardziej wymagających detalach.
- Największą różnicę robią detale, których na pierwszy rzut oka nie widać: promienie, spadki, tolerancje i dostęp serwisowy.

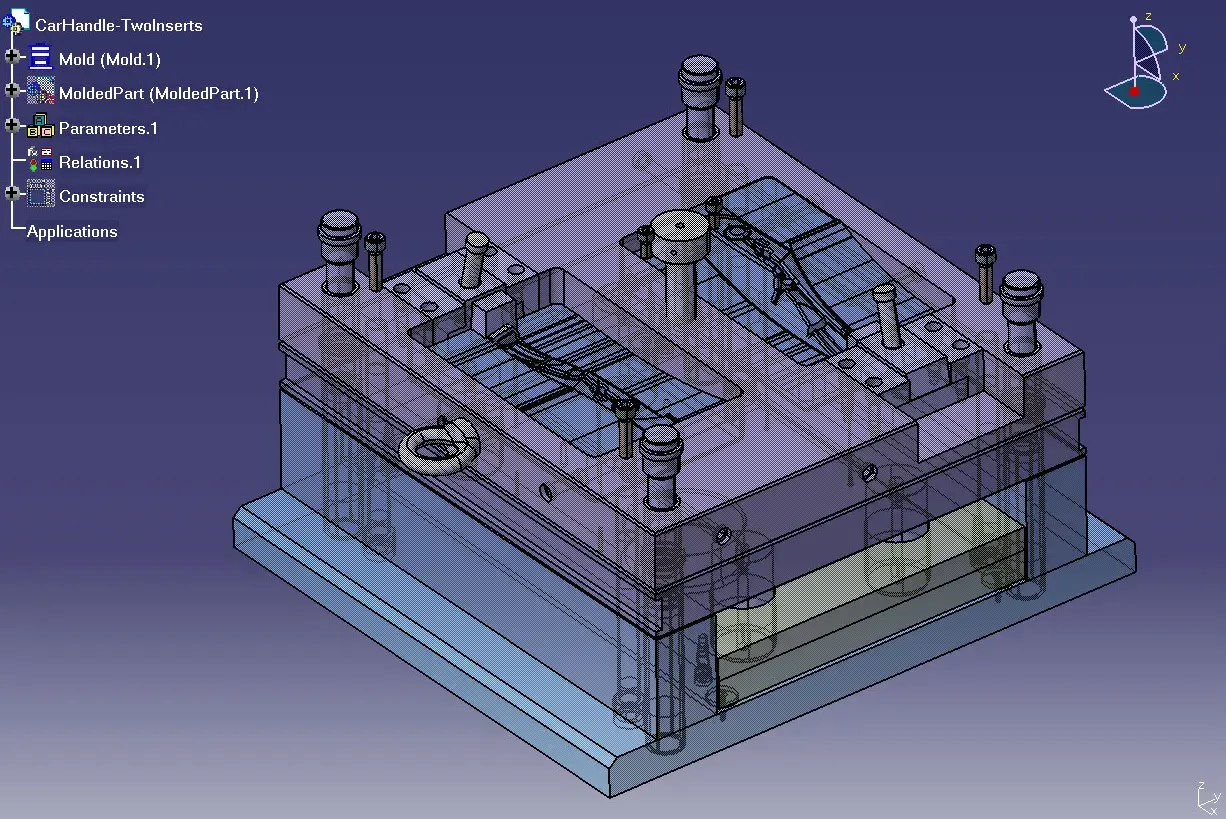

Z czego składa się forma wtryskowa
Na zewnątrz forma wygląda jak masywny blok metalu, ale w środku to zestaw współpracujących układów, z których każdy ma inne zadanie. Ja zawsze zaczynam od pytania: która część kształtuje detal, która go zasila, a która ma go bezpiecznie wyrzucić po chłodzeniu. Dopiero wtedy widać, czy narzędzie będzie pracowało stabilnie, czy będzie żyło od poprawki do poprawki.
| Element | Rola | Co psuje jego zły dobór |
|---|---|---|
| Gniazdo | Tworzy zewnętrzny kształt wypraski | Błędy wymiarowe, ślady na powierzchni, problemy z estetyką |
| Rdzeń | Formuje wnętrze detalu i powierzchnie wewnętrzne | Trudniejsze wyjęcie części, wypaczenia, zacięcia |
| Linia podziału | To miejsce rozdzielenia połówek formy | Nadlewki, widoczny ślad na detalu, gorsza kosmetyka |
| Układ wlewowy | Doprowadza tworzywo do gniazda | Nierówne napełnianie, dłuższy cykl, większy odpad |
| Kanały chłodzące | Odbierają ciepło z narzędzia i przyspieszają zestalenie | Zbyt długi cykl, skurcz, paczenie detalu |
| Wypychacze | Wyrzucają gotową wypraskę po otwarciu formy | Ślady, odkształcenia, uszkodzenie powierzchni |
| Suwaki i wkładki ruchome | Pozwalają uformować podcięcia i trudniejsze geometrie | Wyższy koszt, większa złożoność, większe ryzyko awarii |
| Odpowietrzenia | Odprowadzają powietrze z gniazda podczas wypełniania | Przypalenia, krótkie wtryski, niepełne wypełnienie |
W praktyce połowa sukcesu zależy od tego, czy połowy formy domykają się czysto, a druga połowa od tego, czy tworzywo ma gdzie płynąć i jak szybko oddaje ciepło. To prowadzi już prosto do pytania o projekt pod konkretny detal, bo sama lista elementów jeszcze nie wystarcza.
Jak projektuje się narzędzie pod konkretny detal
Projekt zaczyna się od wyrobu, nie od stali. Najpierw analizuję geometrię, grubości ścianek, miejsca widoczne, podcięcia i kierunek wyjęcia detalu. Dopiero potem wybiera się linię podziału, punkt wtrysku i układ wypychania. To podejście brzmi prosto, ale właśnie tu najczęściej rozstrzyga się, czy forma będzie bezproblemowa, czy będzie wymagała ciągłych korekt.
- Analiza detalu - sprawdza się grubości ścianek, podcięcia, teksturę, wymogi kosmetyczne i tolerancje.
- Wyznaczenie linii podziału - ta decyzja wpływa na widoczność śladu po rozdziale połówek i łatwość wyjęcia wypraski.
- Dobór punktu wtrysku - miejsce zasilania decyduje o równomiernym napełnianiu i o tym, gdzie zostanie ślad po bramce.
- Sprawdzenie skosów - przy prostych powierzchniach zwykle wystarcza 1-3°, ale przy fakturze potrzeba więcej.
- Ocena skurczu i paczenia - każdy polimer zachowuje się inaczej, więc korekta wymiarów nie może być przypadkowa.
- Symulacja przepływu i chłodzenia - tu widać, czy gniazdo napełnia się równomiernie i gdzie powstaną naprężenia.
Ja szczególnie pilnuję tego, co w branży nazywa się reologią i termiką. Reologia opisuje zachowanie tworzywa podczas przepływu, a termika mówi, jak narzędzie oddaje ciepło. Jeśli te dwa obszary są źle policzone, nawet dobrze wyglądający model 3D nie uratuje produkcji. Z tak przygotowanym projektem można przejść do materiału i obróbki, bo to one w dużej mierze przesądzają o trwałości narzędzia.
Materiały i obróbka, które decydują o trwałości
Nie każda forma musi być wykonana z tego samego materiału i w tej samej klasie dokładności. Przy prototypach albo krótkich seriach dobrze działa aluminium narzędziowe, bo jest szybsze w obróbce i tańsze na starcie. Przy produkcji seryjnej wygrywa stal narzędziowa, bo lepiej znosi naciski, temperaturę i zużycie powierzchni. W praktyce żywotność narzędzia liczy się zwykle w dziesiątkach tysięcy, setkach tysięcy, a czasem w milionach cykli, ale tylko wtedy, gdy materiał i obróbka są dobrane rozsądnie.
| Materiał | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Aluminium narzędziowe | Szybka obróbka, niższy koszt wejścia, dobra przewodność cieplna | Mniejsza odporność na ścieranie i niższa trwałość | Prototypy, walidacja, krótkie serie |
| Stal narzędziowa w stanie ulepszonym | Dobry kompromis między ceną a trwałością | Wymaga starannej obróbki i kontroli parametrów cieplnych | Serie średnie i detale o umiarkowanej złożoności |
| Stal hartowana | Wysoka odporność na zużycie i stabilność wymiarowa | Wyższy koszt i trudniejsza obróbka | Duże serie, detale techniczne, długi cykl życia formy |
Do wykonania narzędzia używa się zwykle frezowania CNC, elektroerozji, szlifowania i polerowania. Elektroerozja, czyli EDM, przydaje się tam, gdzie frez nie dojdzie do złożonego naroża albo głębokiej wnęki. Po stronie wykończenia dochodzi jeszcze hartowanie lub azotowanie, czyli zabiegi wzmacniające warstwę wierzchnią stali. W praktyce to właśnie ta część procesu decyduje, czy forma po roku pracy dalej trzyma wymiar, czy zaczyna się rozjeżdżać.
Najkrócej mówiąc: aluminium wygrywa czasem, stal wygrywa żywotnością, a dobry wybór zależy od wolumenu, kosmetyki i przewidywanego obciążenia. Gdy materiał jest już ustalony, trzeba jeszcze dopracować układ zasilania i chłodzenia, bo to one najszybciej pokazują różnicę między formą poprawną a naprawdę dobrą.
Układ wlewowy, chłodzenie i odpowietrzenie
To jest strefa, która w praktyce najczęściej decyduje o czasie cyklu i jakości wypraski. Protolabs podaje, że chłodzenie często zajmuje ponad połowę całego cyklu, więc każdy błąd w tej części narzędzia od razu odbija się na kosztach produkcji. Ja patrzę na ten układ jak na krwiobieg formy: jeśli tworzywo płynie źle, wszystko później zaczyna się bronić po kosztach.
| Rozwiązanie | Plusy | Minusy | Kiedy wybrać |
|---|---|---|---|
| Zimnokanałowy układ wlewowy | Niższy koszt wykonania, prostszy serwis, łatwiejsza diagnostyka | Większy odpad, dłuższy cykl, więcej pracy przy odcinaniu wlewka | Prostsze detale, mniejsze serie, ograniczony budżet |
| Gorącokanałowy układ wlewowy | Mniej odpadu, krótszy cykl, lepsza stabilność zasilania | Wyższy koszt startowy, większe wymagania serwisowe | Serie średnie i duże, detale wymagające wysokiej powtarzalności |
| Chłodzenie konforemne | Lepsze dopasowanie kanałów do geometrii detalu, szybsze odbieranie ciepła | Trudniejszy projekt i wykonanie, wyższy koszt wejścia | Złożone kształty i sytuacje, w których liczy się skrócenie cyklu |
W dobrze dobranych aplikacjach chłodzenie konforemne potrafi skrócić cykl nawet o 30-50 procent, co pokazuje, jak mocno technologia obróbki wpływa na ekonomikę produkcji. Równie ważne są odpowietrzenia, bo zbyt małe prowadzą do przypaleń i krótkiego wtrysku, a zbyt duże do wypływek. Dobry punkt wtrysku, sensowny przebieg kanałów i kontrola ciśnienia robią tu większą różnicę niż efektowny model 3D w dokumentacji.
Jeśli ten układ jest dopracowany, forma pracuje równo i nie wymusza ciągłego podkręcania parametrów maszyny. A gdy już wiadomo, jak zbudować stabilny przepływ i odbiór ciepła, łatwiej zobaczyć, które błędy konstrukcyjne naprawdę bolą w produkcji.
Najczęstsze błędy, które podnoszą koszt jeszcze przed pierwszą serią
Najdroższe pomyłki nie wyglądają spektakularnie. Zwykle są to drobiazgi: zła linia podziału, źle ustawiony wypychacz, za mało miejsca na chłodzenie albo zbyt ambitna geometria przy zbyt niskim budżecie. W praktyce to właśnie one robią największą różnicę, bo każdy dodatkowy sekundowy przestój w cyklu mnoży się przez tysiące sztuk.
- Za późno przewidziane podcięcia - wtedy trzeba dorabiać suwaki lub wkładki ruchome, a koszt i ryzyko awarii rosną od razu.
- Źle ustawiona bramka - tworzywo może napełniać gniazdo nierówno, a na detalu zostaje ślad w miejscu, którego nie da się ukryć.
- Zbyt słabe chłodzenie - wydłuża cykl i zwiększa ryzyko paczenia; przy dużej serii jedna dodatkowa sekunda na sztukę to już około 56 godzin przy 200 tys. elementów.
- Brak miejsca na serwis - narzędzie da się wykonać, ale trudno je czyścić, regulować i naprawiać.
- Przesadna kosmetyka tam, gdzie nie jest potrzebna - polerowanie, fakturowanie i wysokie tolerancje potrafią podnieść koszt bez realnej korzyści.
- Ignorowanie śladów po wypychaczach - to jeden z tych problemów, które wychodzą dopiero po uruchomieniu, a potem trudno je sensownie ukryć.
Ja przy takich projektach zawsze zadaję sobie jedno pytanie: czy ta forma ma działać dobrze, czy tylko dobrze wyglądać na etapie ofertowania. Jeśli odpowiedź ma być uczciwa, trzeba od razu policzyć koszt obróbki, montażu, testów i ewentualnych poprawek. To właśnie prowadzi do tematu ceny, bo przy formach wtryskowych oszczędzanie na starcie bardzo często wraca w najgorszym możliwym momencie.
Ile kosztuje dobra forma i kiedy oszczędzanie się mści
Cena narzędzia zależy od liczby gniazd, stopnia skomplikowania, rodzaju stali, wymagań powierzchniowych i technologii zasilania. W praktyce prosta forma do nieskomplikowanego detalu to zwykle wydatek liczony w kilkunastu lub kilkudziesięciu tysiącach złotych. Narzędzie średniej złożoności z suwakami i lepszym wykończeniem często wchodzi w przedział 60 000-180 000 zł. Złożone formy wielogniazdowe, zwłaszcza z gorącym kanałem i wysokimi wymaganiami kosmetycznymi, potrafią kosztować jeszcze więcej.
| Czynnik | Wpływ na cenę | Dlaczego to ma znaczenie |
|---|---|---|
| Liczba gniazd | Każde kolejne gniazdo zwiększa pracę i wymagania równoważenia napełniania | Więcej elementów do obróbki, większa precyzja montażu |
| Suwaki i wkładki ruchome | Podnoszą koszt projektu, montażu i serwisu | Potrzebne przy podcięciach i skomplikowanej geometrii |
| Wymagania kosmetyczne | Zwiększają czas polerowania, dopasowania i prób | Widoczność śladów po narzędziu ma znaczenie w finalnym produkcie |
| Rodzaj stali | Lepsza stal kosztuje więcej, ale dłużej pracuje bez zużycia | Trwałość narzędzia i stabilność wymiarowa |
| Gorący kanał | Wyraźnie podnosi koszt wejścia | Zmniejsza odpad i często skraca cykl, więc opłaca się przy większych seriach |
Oszczędzanie mści się wtedy, gdy forma ma pracować długo albo przy wysokiej powtarzalności. Tanie narzędzie, które wymaga regulacji co kilka tysięcy strzałów, szybko przestaje być tanie. Z drugiej strony nie każdy projekt potrzebuje rozwiązania klasy premium, więc rozsądna decyzja polega na dopasowaniu jakości narzędzia do realnej serii, a nie do ambicji z opisu zamówienia. Po tym etapie zostaje już tylko jedno ważne pytanie: co sprawdzić przed zleceniem, żeby nie wracać do projektu po pierwszej próbie.
Co sprawdzić przed zamówieniem, żeby uniknąć poprawek
Zanim forma trafi do wykonania, ja zawsze przechodzę przez krótką listę kontrolną. To oszczędza czas, pieniądze i nerwy, bo wiele błędów wychodzi dopiero na etapie prób, a wtedy każda poprawka kosztuje więcej niż dokładniejsza rozmowa na starcie.
- Zakładany wolumen produkcji - inny projekt ma sens przy 2 tysiącach sztuk, a inny przy 200 tysiącach.
- Materiał wypraski - polimer decyduje o skurczu, temperaturze pracy i wymaganiach chłodzenia.
- Miejsce i typ bramki - ten wybór wpływa na kosmetykę, przepływ i późniejsze czyszczenie.
- Widoczne powierzchnie - ślady po wypychaczach, podziale formy i odcięciu wlewka trzeba przewidzieć wcześniej.
- Plan serwisowy - wkładki wymienne, części zużywalne i dostęp do czyszczenia powinny być częścią projektu, nie dodatkiem.
- Kryteria odbioru prób - trzeba ustalić, co oznacza sukces na T0 i T1, żeby nie spierać się o subiektywne wrażenia.
Jeżeli miałbym zostawić tylko jedną praktyczną myśl, to tę: forma wtryskowa powinna być projektowana pod cały cykl życia detalu, a nie tylko pod pierwszy udany strzał. Właśnie wtedy precyzyjna konstrukcja, sensowna obróbka i dobrze policzone chłodzenie przestają być kosztem, a zaczynają być realną przewagą w produkcji.
