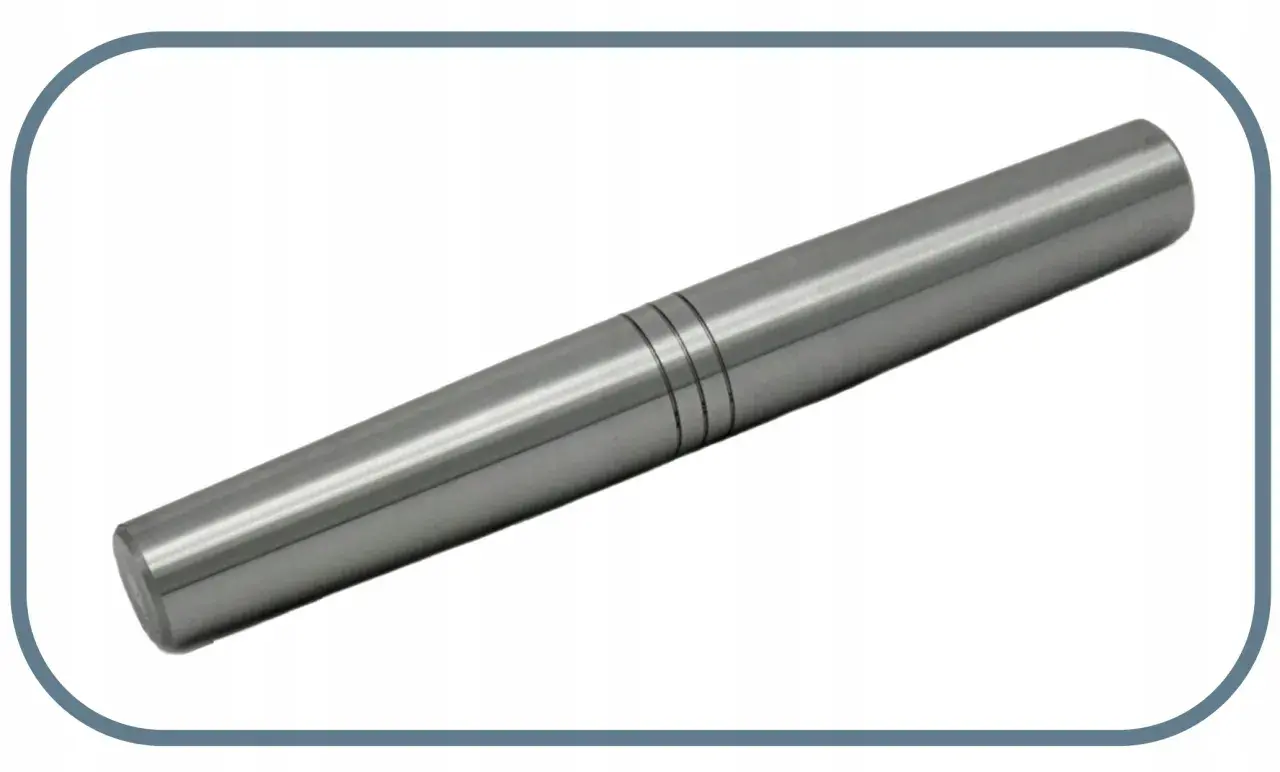

Stożek Morse’a MK2 to standard, który w warsztacie spotyka się częściej, niż się o nim myśli: w wiertarkach stołowych, konikach tokarskich, uchwytach wiertarskich i osprzęcie do rozwiertaków. Jeśli dobierasz narzędzie, adapter albo tuleję redukcyjną, liczą się nie opisy marketingowe, tylko konkretne średnice, długość stożka i sposób osadzenia. W tym tekście zbieram najważniejsze wymiary, pokazuję, jak odróżnić MK2 od sąsiednich rozmiarów i na co uważać przy zakupie.
Najważniejsze liczby, które warto mieć pod ręką
- Duży koniec standardowego MK2 ma 17,780 mm.
- Mały koniec ma 14,529 mm, więc różnica względem MK1 i MK3 jest wyraźna.
- Kąt całkowity stożka to około 2,86°, a od osi około 1,43°.
- Długość robocza bywa podawana jako 64,3-65,1 mm w zależności od tabeli katalogowej.
- Stożek jest samohamowny, więc trzyma dzięki tarciu, a nie dzięki płetwie.
- Płetwa służy przede wszystkim do wybicia narzędzia, nie do przenoszenia momentu.
Czym jest stożek MK2 i gdzie naprawdę się go używa
MK2 to klasyczny stożek narzędziowy o małym kącie, który sam się klinuje w gnieździe. W praktyce oznacza to, że dobrze osadzony trzpień trzyma się bez dodatkowego docisku, bo powierzchnie współpracują przez tarcie. To właśnie dlatego ten standard jest tak popularny w obróbce metalu i drewna: jest prosty, przewidywalny i łatwy do szybkiego rozpoznania.
Najczęściej spotykam go w takich miejscach jak:
- wiertarki stołowe i kolumnowe,
- koniki tokarek,
- uchwyty wiertarskie z trzpieniem stożkowym,
- rozwiertaki maszynowe,
- kły tokarskie i inne akcesoria mocowane bezpośrednio do wrzeciona.
Warto też rozróżnić oznaczenia, bo w katalogach znajdziesz MK2, MT2 i 2MT. To ten sam rozmiar, tylko inny zapis zależny od języka i normy producenta. Gdy to uporządkujesz, łatwiej przejść do liczb, które naprawdę decydują o zgodności części.
Właśnie dlatego następna sekcja nie będzie teorią dla teorii, tylko konkretną tabelą wymiarów, z której da się korzystać przy zakupie i pomiarze.
Jakie wymiary ma MK2 i które z nich mają znaczenie przy zakupie
Jeśli mam wybrać tylko trzy liczby, patrzę na średnicę dużego końca, średnicę małego końca i długość roboczą. Reszta parametrów jest ważna dla producentów i rysunków technicznych, ale przy doborze osprzętu te trzy wartości rozwiązują większość problemów.
| Parametr | Typowa wartość MK2 | Po co to sprawdzać |
|---|---|---|
| Średnica dużego końca | 17,780 mm | To podstawowa wartość identyfikacyjna przy wlocie gniazda i na dużym końcu trzpienia. |
| Średnica małego końca | 14,529 mm | Pomaga odróżnić MK2 od MK1 i MK3 oraz ocenić, czy element nie jest zużyty. |
| Długość robocza | około 64,3-65,1 mm | Pokazuje, jak głęboko stożek powinien wejść w gniazdo. |
| Stosunek stożka | około 1:20,02 | Wyjaśnia, dlaczego ten typ mocowania jest samohamowny. |
| Kąt całkowity | około 2,86° | Przydaje się, gdy porównujesz dane katalogowe albo sprawdzasz standard wykonania. |
Jeśli widzę różnice w długości między katalogami, nie traktuję ich od razu jako sprzeczności. Jedne tabele pokazują długość bazową, inne roboczą, a część producentów zaokrągla wartości do własnego formatu opisu. Dla użytkownika najważniejsze pozostają średnice przy gnieździe i zgodność z normą DIN 228 / ISO 296.
To właśnie te dane są najpraktyczniejsze, kiedy trzeba odróżnić MK2 od rozmiaru sąsiedniego bez zgadywania.
Jak odróżnić MK2 od MK1 i MK3 bez zgadywania
Najprostsza metoda jest zaskakująco banalna: mierzę średnicę przy samym wejściu gniazda albo na dużym końcu trzpienia i porównuję wynik z tabelą. Ja zaczynam właśnie od tej jednej liczby, bo ona najczęściej przesądza sprawę w kilka sekund.
| Rozmiar | Duży koniec | Mały koniec | Długość | Typowe zastosowanie |
|---|---|---|---|---|
| MK1 | 12,065 mm | 9,373 mm | około 54 mm | Lżejsze wiertarki i drobniejszy osprzęt. |
| MK2 | 17,780 mm | 14,529 mm | około 64-65 mm | Bardzo częsty wybór do wiertarek stołowych i koników tokarskich. |
| MK3 | 23,825 mm | 19,761 mm | około 81 mm | Większe obrabiarki i cięższy osprzęt. |
- Odsłaniam gniazdo tak, żeby dało się zmierzyć wlot bez przekrzywienia.
- Mierzę przy samym brzegu, bo to średnica na wejściu jest punktem odniesienia.
- Porównuję wynik z tabelą, nie z „mniej więcej podobnym” trzpieniem.
- Jeśli wynik nie pasuje, sprawdzam jeszcze, czy nie chodzi o inny system stożka, na przykład Jacobsa.
Pomiar w środku stożka bywa mylący, bo daje ładną liczbę, która nic nie mówi o faktycznym dopasowaniu. Jeśli do tego gniazdo jest wyrobione, nawet dobry trzpień może sprawiać wrażenie „prawie pasującego”. Właśnie tu najłatwiej o błędną diagnozę.
Kiedy już wiem, że rozmiar się zgadza, przechodzę do samego osadzenia, bo tam pojawiają się kolejne typowe problemy.
Jak osadzić narzędzie na MK2, żeby nie robić bicia i luzu
Stożek ma trzymać przez kontakt powierzchni, nie przez dociśnięcie na siłę. Dlatego przed montażem zawsze dbam o czystość obu powierzchni. Olej, pył, wióry albo stary nalot potrafią zrobić więcej szkody niż nieduża różnica w opisie katalogowym.
- Wycieram stożek i gniazdo czystą, suchą szmatką.
- Sprawdzam, czy nic nie blokuje pełnego dosiadania.
- Osadzam narzędzie pewnym ruchem, bez przypadkowego dobijania, jeśli producent tego nie przewidział.
- Do wybicia używam odpowiedniego wybijaka lub klina, a nie śrubokręta.
- Po montażu kontroluję, czy nie ma wyczuwalnego bicia.
W praktyce najważniejsze jest to, że płetwa nie przenosi momentu obrotowego. Służy głównie do wybicia narzędzia z gniazda. Jeśli ktoś próbuje „dokręcać” przez płetwę, kończy się to zwykle uszkodzeniem trzpienia albo gniazda, a nie lepszym trzymaniem.
Jeżeli narzędzie wchodzi zbyt lekko, nie szukam ratunku w większej sile montażu. Najpierw sprawdzam, czy problemem nie jest zużycie gniazda albo zwyczajnie zły rozmiar. Z tego już prosto przejść do tematu tulei redukcyjnych, które pomagają tylko wtedy, gdy są użyte z głową.
Kiedy tuleja redukcyjna ma sens, a kiedy lepiej z niej zrezygnować
Tuleja redukcyjna ma sens wtedy, gdy masz maszynę z większym gniazdem niż chwyt narzędzia. W praktyce pozwala użyć osprzętu bez wymiany całego zestawu, ale każda dodatkowa powierzchnia styku wprowadza ryzyko błędu. Dlatego traktuję ją jako narzędzie do konkretnego zadania, a nie jako uniwersalne obejście wszystkiego.
| Warto użyć tulei | Lepiej odpuścić |
|---|---|
| Gdy trzeba dopasować narzędzie MK1 do maszyny z MK2. | Gdy liczy się maksymalna precyzja, na przykład przy rozwiercaniu albo bardzo dokładnym wierceniu. |
| Gdy pracujesz z dobrym, markowym adapterem. | Gdy masz już kilka przypadkowych przejściówek jedna w drugiej. |
| Gdy chodzi o zwykłe wiercenie lub osprzęt pomocniczy. | Gdy gniazdo jest zużyte i sama redukcja ma tylko maskować problem. |
Na jakościowej tulei da się utrzymać bardzo dobre prowadzenie, ale tanie zamienniki potrafią wprowadzić wyraźne bicie. Właśnie dlatego do pracy precyzyjnej wolę jedną porządną tuleję niż kilka pośrednich elementów, które tylko sumują niedokładności.
Jeśli redukcja jest naprawdę potrzebna, wybieram ją świadomie. W przeciwnym razie łatwiej wygenerować problem niż go rozwiązać.
Najczęstsze błędy, które psują dopasowanie MK2
Najwięcej kłopotów z MK2 nie wynika z samego standardu, tylko z błędów w pomiarze i montażu. To dobra wiadomość, bo większości z nich można uniknąć bez specjalistycznego sprzętu.
- Pomiar w połowie stożka zamiast przy samym wejściu gniazda.
- Mylenie MK2 z innym systemem stożkowym, zwłaszcza z Jacobsiem.
- Zakładanie, że płetwa przenosi moment obrotowy.
- Używanie smaru na powierzchniach stożka.
- Składanie kilku tulei jedna w drugą, bo „tak też się da”.
- Ignorowanie zużycia gniazda, gdy narzędzie już nie trzyma jak trzeba.
Ja nie ufam części, która „prawie pasuje”. W stożkach technicznych prawie zawsze oznacza to później bicie, trudniejszy demontaż albo szybsze zużycie osprzętu. Jeśli coś jest niepewne, sprawdzam standard, potem wymiar, a dopiero na końcu sam element.
To prowadzi do prostego zestawu rzeczy, które naprawdę warto sprawdzić przed zakupem.
Co sprawdzam przed zamówieniem osprzętu do MK2
Przed zakupem patrzę na cztery rzeczy: oznaczenie, zgodność wymiarową, sposób wybicia i to, czy potrzebuję adaptera. Ta krótka kontrola usuwa większość pomyłek jeszcze zanim paczka wyjedzie ze sklepu.
- Oznaczenie musi wskazywać na MK2, MT2 albo 2MT, a nie na inny system stożków.
- Duży koniec powinien mieć 17,780 mm, jeśli mówimy o standardowym MK2.
- Jeśli narzędzie ma płetwę, muszę wiedzieć, czy moja maszyna ma rozwiązanie do jego bezpiecznego wybicia.
- Przy pracy precyzyjnej wybieram osprzęt od producenta, który podaje zgodność z DIN 228 / ISO 296.
- Jeśli potrzebna jest redukcja, wolę jedną dobrą tuleję niż kilka przypadkowych przejściówek.
W praktyce właśnie te decyzje odróżniają poprawnie działający osprzęt od zestawu, który wygląda dobrze tylko na zdjęciu. Ja zawsze wolę poświęcić minutę na sprawdzenie wymiarów niż później walczyć z biciem, wybijaniem i reklamacją.
Jeżeli trzymasz się tych zasad, MK2 przestaje być zagadką, a staje się po prostu przewidywalnym standardem warsztatowym, z którego da się korzystać bez nerwów i bez zbędnych kompromisów.
