Dobrze wykonana instalacja sprężonego powietrza decyduje nie tylko o tym, czy narzędzia pneumatyczne pracują bez zacięć, ale też o kosztach energii, kondensacie i liczbie awarii. W tym tekście pokazuję, jak podejść do montażu w zakładzie przemysłowym: od układu rurociągów, przez dobór materiałów i średnic, po szczelność, odbiór i pierwsze uruchomienie. To praktyczny przewodnik dla osób, które chcą uniknąć przewymiarowanych kosztów albo sieci, która po kilku miesiącach zaczyna dusić się na spadkach ciśnienia.
Najważniejsze decyzje zapadają zanim pojawi się pierwsza rura
- Najpierw liczy się układ, potem materiał. Źle poprowadzony kolektor psuje nawet dobrą sieć.
- Najbezpieczniej celować w niski spadek ciśnienia. W praktyce warto trzymać się ograniczenia rzędu 10% między sprężarką a punktem poboru.
- Pętla zwykle pracuje stabilniej niż układ szeregowy. Gdy powietrze ma dwa kierunki dojścia, łatwiej opanować wahania ciśnienia.
- Aluminium, miedź i stal nierdzewna są przewidywalne eksploatacyjnie. Stal zwykła wymaga większej dyscypliny w walce z korozją.
- Tworzywo trzeba wybierać ostrożnie. Zwykłe PVC nie jest rozsądną opcją montażową w takim medium.
- Szczelność trzeba sprawdzić po uruchomieniu. Nieszczelności potrafią zabrać nawet 20-30% wydajności kompresora.
Co obejmuje montaż takiej sieci
Na papierze to tylko rury, zawory i kilka filtrów, ale w praktyce montaż obejmuje cały tor od sprężarki do najdalszego punktu poboru. Wchodzą w to zbiornik buforowy, osuszacz, filtry, kolektor główny, odgałęzienia, spusty kondensatu, reduktory ciśnienia i elementy serwisowe. Jeśli pominie się choć jeden z tych fragmentów, sieć zaczyna tracić stabilność, a użytkownik widzi tylko skutek: spadki ciśnienia, wodę w przewodach albo narzędzia, które pracują nierówno.
Ja zawsze zaczynam od mapy odbiorników, nie od średnicy rury. Najpierw trzeba wiedzieć, które maszyny pobierają powietrze stale, które pracują impulsowo i gdzie wahania ciśnienia będą najbardziej dokuczliwe. Dopiero wtedy widać, czy lepiej budować jeden centralny układ, czy podzielić zakład na kilka stref zasilania. To prowadzi wprost do kolejnego kroku, czyli zaplanowania trasy całej sieci.
Jak zaplanować układ przed montażem
W dobrze zaprojektowanej sieci kierunek przepływu i długość trasy są równie ważne jak sama sprężarka. Z mojego doświadczenia wynika, że największy błąd zaczyna się wtedy, gdy ktoś patrzy wyłącznie na koszt materiału za metr, a nie na zachowanie układu pod obciążeniem. W praktyce sprawdzam trzy rzeczy: gdzie są szczytowe pobory, jak długa jest droga do najdalszego odbiornika i gdzie powstanie kondensat.
W halach o długim, liniowym układzie najczęściej wygrywa pętla, bo powietrze dociera do odbiorcy z dwóch stron. CAGI opisuje to bardzo jasno: układ pętlowy skraca maksymalną drogę przepływu mniej więcej o połowę w porównaniu ze „ślepym” kolektorem prostym, a to od razu obniża spadek ciśnienia. W praktyce przekłada się to na spokojniejszą pracę narzędzi i mniejszą pokusę, żeby ratować się podbijaniem nastaw na sprężarce.
| Układ | Gdzie sprawdza się najlepiej | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Pętlowy | Duże hale, wiele punktów poboru, rozbudowa etapami | Mniejsze spadki ciśnienia i lepsza równomierność zasilania | Więcej materiału i bardziej wymagające planowanie trasy |
| Trunk and branch | Krótsze instalacje, prostsze układy, mniejsze zakłady | Niższy koszt wejścia i prostszy montaż | Dalsze punkty poboru częściej cierpią na niedobór ciśnienia |
Jeśli zakład ma zmienne zużycie, warto też zostawić miejsce na przyszłe odgałęzienia i dodatkowe zawory odcinające. Wtedy modernizacja nie kończy się cięciem świeżo położonych rur. Kiedy wiadomo już, którędy ma iść powietrze, trzeba zdecydować, z czego ten układ zbudować.
Jak dobrać rury i złączki, żeby przepływ nie tracił energii
Przy doborze materiału nie liczę tylko ceny zakupu. Patrzę też na opory przepływu, odporność na korozję, łatwość rozbudowy i zachowanie po latach pracy. W instalacjach przemysłowych najczęściej rozważam aluminium, miedź, stal nierdzewną i stal ocynkowaną, a w krótkich połączeniach technicznych także wąż, ale wyłącznie na możliwie krótkim odcinku.
| Materiał | Plusy | Minusy | Kiedy ma sens |
|---|---|---|---|
| Aluminium | Gładkie wnętrze, niewielka korozja, szybki montaż, dobra rozbudowa | Wyższy koszt wejścia niż przy najprostszym rozwiązaniu | Modernizacje, hale produkcyjne, instalacje, które mają się łatwo rozwijać |
| Miedź | Gładka, odporna na korozję, przewidywalna eksploatacja | Wyższa cena i bardziej wymagający montaż | Małe i średnie sieci, gdzie liczy się czystość i stabilność parametrów |
| Stal ocynkowana lub czarna | Dostępność, znajoma technologia, niższy koszt zakupu | Większe ryzyko korozji i wzrostu oporów wraz z wiekiem instalacji | Gdy budżet jest napięty i projekt zakłada regularną kontrolę stanu sieci |
| Stal nierdzewna | Bardzo dobra trwałość i odporność na trudne warunki | Najwyższy koszt materiału i robocizny | Środowiska agresywne, wymagania czystości, układy bezolejowe |
| Tworzywo dopuszczone przez producenta | Lekkość i prosty montaż | Trzeba ściśle trzymać się dopuszczeń i ograniczeń producenta | Tylko wtedy, gdy system jest wyraźnie przewidziany do sprężonego powietrza |
W praktyce odradzam zwykłe PVC jako materiał montażowy dla takiego medium. CAGI przypomina, że do systemów sprężonego powietrza nie jest ono zalecane, a w tworzywach trzeba opierać się wyłącznie na rozwiązaniach wyraźnie dopuszczonych przez producenta. Tu nie chodzi o teorię, tylko o bezpieczeństwo ludzi i trwałość całego układu.
Jeśli chodzi o średnice, trzymam się prostej zasady: lepiej od razu dać przewód odrobinę większy, niż później nadrabiać błędy wyższym ciśnieniem pracy. CAGI podaje, że prędkość przepływu w przewodach dystrybucyjnych nie powinna przekraczać około 9,1 m/s, a w głównych liniach, gdzie może pojawiać się kondensat, sensownie jest zejść bliżej 6,1 m/s. To zwykle daje spokojniejszą pracę i mniejsze straty niż pozorna oszczędność na rurze. Sam materiał to jednak dopiero połowa sukcesu; druga połowa to kolejność i dokładność montażu.
Kolejność montażu, która oszczędza przeróbek
Najprostsza droga do dobrej sieci to montaż w logicznej kolejności, a nie „tam, gdzie akurat się da”. Ja układam pracę tak, żeby od początku było wiadomo, którędy idzie powietrze, gdzie odprowadza się wilgoć i jak później dostać się do armatury serwisowej.
- Wyznaczam trasę na podstawie realnych punktów poboru. Nie robię projektu pod stan dzisiejszy, jeśli zakład ma rosnąć.
- Ustalam położenie kolektora głównego. Tam, gdzie to możliwe, prowadzę go tak, by zachować lekki spadek od strony sprężarki ku odbiornikom.
- Pobór powietrza biorę z górnej części kolektora. Dzięki temu kondensat zostaje na dole i nie trafia do odgałęzienia.
- Spusty kondensatu montuję w najniższych punktach. To one mają przejmować wodę, a nie odbiorniki.
- Odejścia do maszyn prowadzę możliwie krótko. Krótkie podejście oznacza mniejszy spadek ciśnienia i mniej miejsc potencjalnego przecieku.
- Dodaję elementy odcinające i punkty serwisowe. Dzięki temu jedną strefę można zamknąć bez gaszenia całej produkcji.
- Sprawdzam formalności dla zbiornika ciśnieniowego. Jeśli w układzie jest zbiornik buforowy, nie odkładam tematu do końca budowy.
Na tym etapie liczy się też dostęp do filtrów, osuszacza i zaworów. Jeśli ktoś musi rozbierać zabudowę, żeby wymienić wkład filtracyjny, to znaczy, że montaż był wygodny dla ekipy, ale nie dla utrzymania ruchu. Nawet dobrze złożona sieć może tracić pieniądze, jeśli po drodze popełni się kilka prostych błędów.
Najczęstsze błędy, które podnoszą rachunki szybciej niż cena materiału
- Za małe średnice przewodów. Powietrze przyspiesza, rośnie turbulencja i spadek ciśnienia. Efekt bywa taki, że ktoś podnosi nastawy sprężarki zamiast usunąć przyczynę.
- Zbyt długie odcinki elastyczne. Wąż jest wygodny na końcówce, ale jako stały fragment instalacji zwykle przegrywa z rurą pod względem oporów i trwałości.
- Pobór z niewłaściwego miejsca kolektora. Jeśli odgałęzienie bierze powietrze z dołu zamiast z góry, kondensat wędruje wprost do odbiornika.
- Brak spadków i punktów odwadniania. Woda nie znika sama. Gdy nie ma gdzie spłynąć, zaczyna zbierać się w przewodach i osprzęcie.
- Przesyt kolan i przejść. Każda zmiana kierunku dokłada opór. Kilka ostrych łuków w długiej linii potrafi zrobić większą różnicę niż jedna „zaoszczędzona” średnica.
- Podbijanie ciśnienia zamiast naprawy układu. W systemach około 100 psig każde 2 psi dodatkowego ciśnienia to mniej więcej 1% więcej energii na pełnym obciążeniu, a przy dużym udziale niekontrolowanego zużycia całkowity wzrost może sięgać 1,6-2%.
- Ignorowanie nieszczelności. Według danych z sektora przemysłowego przecieki potrafią pochłaniać 20-30% wydajności kompresora. To już nie jest drobna strata, tylko realny koszt produkcji.
Najwięcej takich błędów widzę przy modernizacjach, kiedy nowy fragment jest dobry, ale wpięty w starą, przewężoną lub źle odwodnioną część. Dlatego odbiór i pierwsze uruchomienie traktuję jak osobny etap, a nie formalność po montażu.

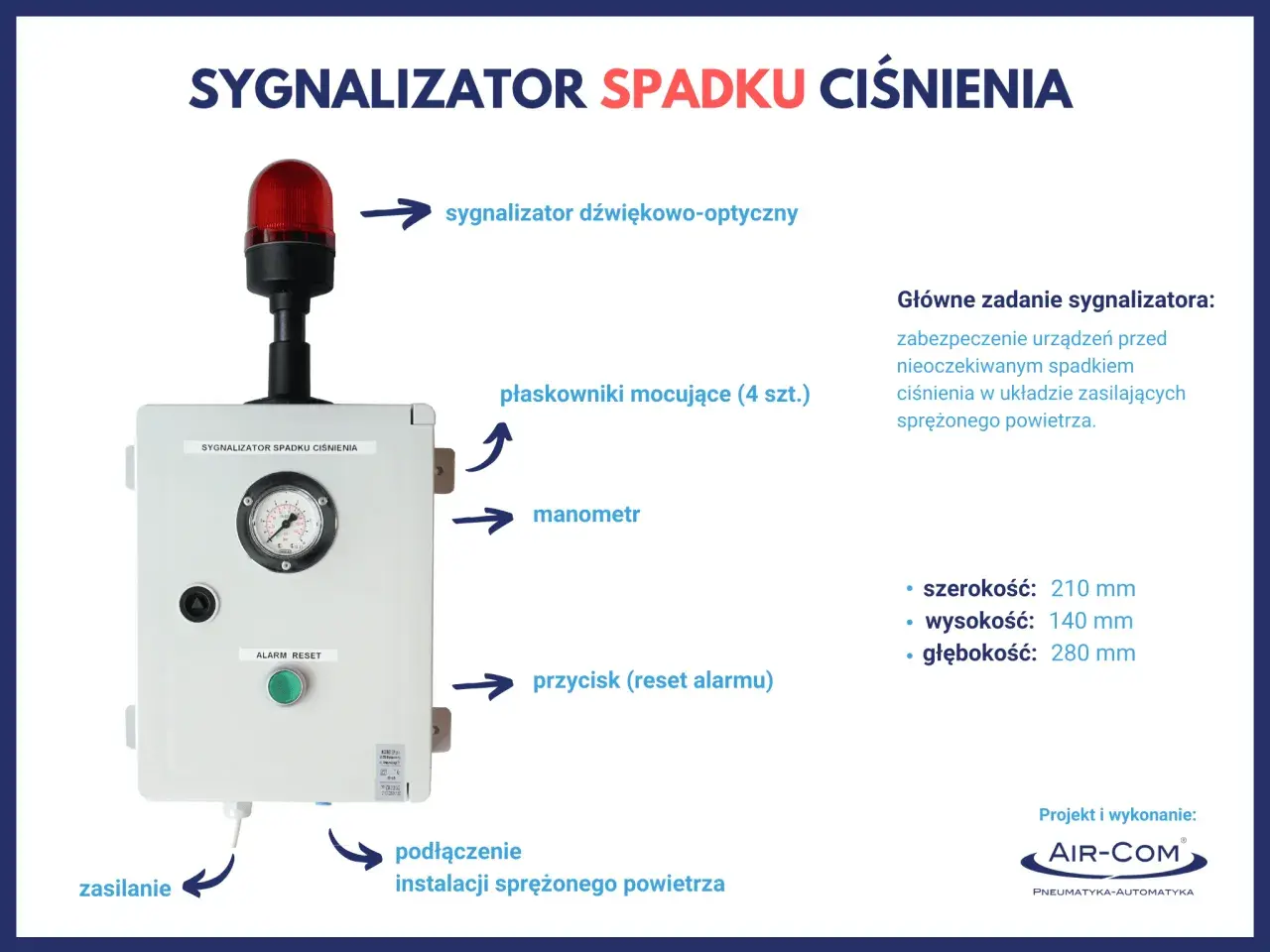

Odbiór i uruchomienie bez zgadywania
Po złożeniu sieci nie wystarczy „otworzyć powietrze i zobaczyć, co się stanie”. Najpierw robię próbę szczelności, potem sprawdzam ciśnienie w kilku punktach i dopiero na końcu uruchamiam instalację pod normalnym obciążeniem. Do lokalizacji nieszczelności najlepiej sprawdza się detektor ultradźwiękowy; piana mydlana jest pomocna, ale wolniejsza i mniej wygodna przy większej sieci.
W praktyce skupiam się na miejscach, które najczęściej przeciekają: złączkach, szybkozłączach, zaworach, filtrach, połączeniach gwintowanych i punktach poboru. To właśnie one generują większość problemów, a nie długie odcinki rury. Jeśli po starcie instalacji ciśnienie faluje, nie zaczynam od kręcenia nastawami na sprężarce. Najpierw sprawdzam, czy nie ma ukrytego spadku na filtrach, osuszaczu albo w źle poprowadzonym odgałęzieniu.
- Sprawdzam ciśnienie przy sprężarce i przy najdalszych odbiorach. Chcę zobaczyć, czy różnica mieści się w założeniach projektu.
- Testuję automatyczne spusty kondensatu. Jeśli któryś nie działa, problem szybko wróci w postaci wody w przewodach.
- Weryfikuję stabilność pracy odbiorników. Narzędzie pneumatyczne powinno zachowywać się tak samo na początku i pod koniec cyklu.
- Zapisuję wartości bazowe. To później bardzo pomaga przy diagnostyce i serwisie.
Jeśli w układzie jest zbiornik ciśnieniowy, sprawdzam też wymagane formalności dozoru technicznego, zanim zamknę temat dokumentacyjnie. To drobny krok, ale oszczędza sporo nerwów, gdy pojawia się kontrola albo potrzeba szybkiej modernizacji. Gdy sieć już działa, o jej jakości decyduje sposób dokumentacji i późniejszej obsługi.
Co warto zostawić po montażu, żeby sieć nie starzała się w ukryciu
Dobra sieć nie kończy się na uruchomieniu. Jeśli po montażu nie ma czytelnej dokumentacji, oznaczeń i prostych zasad serwisowych, utrzymanie ruchu zaczyna zgadywać, a to zwykle kończy się przestojem albo kolejną modernizacją „na szybko”. Ja zostawiam przede wszystkim aktualny schemat powykonawczy, opis stref odcięcia oraz listę punktów, w których trzeba regularnie sprawdzać filtrację, ciśnienie i kondensat.
Warto też zapisać, gdzie pozostawiono rezerwę na przyszłe odgałęzienia i które miejsca są najwrażliwsze na spadek ciśnienia. Dzięki temu rozbudowa nie wymaga odtwarzania projektu od zera. Dobrze wykonany montaż kończy się nie wtedy, gdy instalacja ruszy, ale wtedy, gdy da się ją łatwo utrzymać, rozbudować i serwisować bez walki z własnymi błędami. Jeśli od początku zostawi się zapas średnicy, logiczny układ pętli i sensowny dostęp do armatury, sieć pracuje stabilnie, a koszty energii nie rosną tylko dlatego, że ktoś źle rozrysował pierwszy odcinek.
