Gwint 1/2 cala - Prawdziwe wymiary, typy i jak uniknąć błędów

W praktyce przy gwincie 1/2 cala najważniejsze nie jest samo oznaczenie, tylko to, jaki standard stoi za danym elementem i jak czytać jego rzeczywiste wymiary. Ja zawsze zaczynam od rozróżnienia między gwintem równoległym i stożkowym, bo od tego zależą zarówno pomiar, jak i dobór narzędzi oraz sposób uszczelnienia. W tym tekście znajdziesz konkretne liczby, prosty sposób pomiaru i wskazówki, które pomagają uniknąć pomyłek przy obróbce, montażu i zakupie złączek.

Co naprawdę oznacza gwint 1/2 cala

1/2 cala to oznaczenie nominalne, a nie wymiar, który po prostu przykłada się suwmiarką do zewnętrznej średnicy. W praktyce chodzi o rozmiar handlowy używany w armaturze, hydraulice, pneumatyce i osprzęcie technicznym, a nie o dokładne 12,7 mm.

W Polsce najczęściej spotyka się system BSP, czyli gwinty typu G i R. G 1/2 oznacza gwint równoległy, R 1/2 gwint stożkowy. Ta różnica jest ważniejsza niż sam napis „1/2”, bo decyduje o tym, czy połączenie uszczelnia się na podkładce, O-ringu czy na samym gwincie.

Ja traktuję ten rozmiar jako punkt wyjścia do identyfikacji, a nie jako gotową odpowiedź. Dopiero po sprawdzeniu standardu można sensownie dobrać wiertło, gwintownik, uszczelniacz albo złączkę, więc od samej nazwy handlowej zawsze warto przejść do konkretu.

To prowadzi prosto do liczb, czyli tego, czego zwykle szuka się w pierwszej kolejności przy wymiarach gwintu 1/2 cala.

Jakie są rzeczywiste wymiary gwintu G 1/2 i czym różni się od R 1/2 oraz NPT

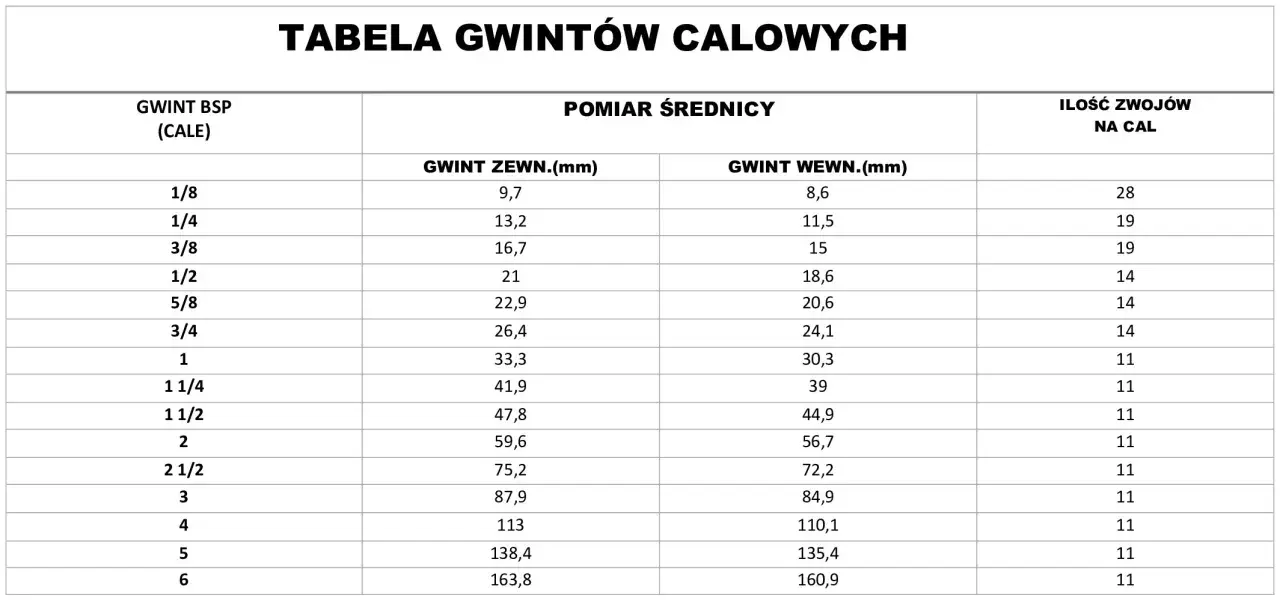

W warsztatowej praktyce najważniejszy jest zestaw kilku parametrów: średnica zewnętrzna, skok, średnica podziałowa i sposób uszczelnienia. Dla G 1/2 oraz R 1/2 wartości bazowe są bardzo podobne, ale nie oznacza to, że są zamienne.

Warto zapamiętać jedną rzecz: 14 TPI nie wystarcza, żeby uznać gwinty za zgodne. BSP i NPT mają inny kąt zarysu, inną geometrię i inną średnicę rzeczywistą, więc „na oko pasuje” to za mało, zwłaszcza przy połączeniach ciśnieniowych.

Dla G 1/2 przydatne są jeszcze dwa dodatkowe wymiary. Średnica podziałowa wynosi około 19,793 mm, a średnica rdzenia gwintu wewnętrznego startuje od 18,632 mm i zależy od tolerancji. To właśnie średnica podziałowa, a nie sama średnica zewnętrzna, najczęściej decyduje o tym, czy gwint przejdzie kontrolę sprawdzianem.

Jeżeli pracujesz z gwintem wewnętrznym, w praktyce przydaje się jeszcze wymiary otworu pod gwintownik. W katalogach spotyka się zwykle zakres około 18,6-19,0 mm dla G 1/2, ale dokładna wartość zależy od narzędzia, materiału i tego, jaką tolerancję chcesz utrzymać. Przy twardszych materiałach i precyzyjnej obróbce nie warto zgadywać, tylko sprawdzić zalecenie producenta gwintownika.

Gdy masz już liczby, następnym krokiem jest sprawdzenie, czy element w ogóle odpowiada temu standardowi. I tu najczęściej zaczynają się praktyczne pomyłki.

Jak rozpoznać właściwy wariant bez zgadywania

Najprostsza metoda to połączenie dwóch pomiarów: średnicy zewnętrznej i skoku. Ja robię to w tej kolejności, bo sama suwmiarka bez sprawdzenia skoku potrafi wprowadzić w błąd, zwłaszcza gdy element jest lekko zużyty albo ma zabrudzone zwoje.

1. Zmierz średnicę zewnętrzną gwintu męskiego w kilku miejscach.
2. Sprawdź skok grzebieniem do gwintów albo przelicz zwoje na cal.
3. Oceń, czy gwint jest równoległy, czy lekko stożkowy.
4. Ustal sposób uszczelnienia: podkładka, O-ring, taśma PTFE czy pasta.
5. Jeśli to gwint wewnętrzny, sprawdź go sprawdzianem albo pasującym wzorcem.

Jeżeli pomiar pokazuje około 20,9-21,0 mm i 14 TPI, bardzo często masz do czynienia z G 1/2 albo R 1/2. Jeśli do tego widzisz stożek i połączenie ma uszczelniać się na gwincie, to trop prowadzi zwykle do BSPT. Gdy średnica jest bliżej 21,34 mm, a gwint także jest stożkowy, trzeba już brać pod uwagę 1/2 NPT.

W praktyce przydaje się jeszcze jedna obserwacja: G 1/2 zwykle współpracuje z uszczelką lub O-ringiem, więc sama siła dokręcenia nie powinna robić całej roboty. Jeśli połączenie uszczelnia się „na gwincie”, wchodzisz w obszar R 1/2 albo NPT i wtedy poprawny dobór środka uszczelniającego ma większe znaczenie niż zwykle.

Kiedy identyfikacja się zgadza, można przejść do narzędzi. I tu warto uważać, bo dobór wiertła i gwintownika jest mniej intuicyjny, niż wygląda z boku.

Jak dobrać wiertło, gwintownik i uszczelnienie do pracy w warsztacie

Przy wykonaniu nowego gwintu 1/2 cala nie wybierałbym narzędzi „na skróty”. Wiertło, gwintownik i sposób smarowania muszą pasować do standardu, materiału i wymaganej jakości połączenia.

Do wykonania otworu pod gwint wewnętrzny

• Wiertło 18,6-19,0 mm do G 1/2, zależnie od zaleceń gwintownika.
• Gwintownik G 1/2 lub R 1/2, dobrany do tego, czy gwint ma być równoległy czy stożkowy.
• Olej do gwintowania albo emulsja tnąca, zwłaszcza w stali i stali nierdzewnej.
• Uchwyt do gwintowników lub oprawka maszynowa, jeśli pracujesz na wiertarce stołowej lub frezarce.

Przeczytaj również: Zawór zwrotny paliwa MAN TGA - gdzie jest i jak go znaleźć?

Do montażu i uszczelniania połączenia

• Taśma PTFE albo pasta uszczelniająca do gwintów stożkowych.
• Podkładka, uszczelka płaska lub O-ring do G 1/2.
• Klucz odpowiedniego rozmiaru, żeby nie uszkodzić sześciokąta ani korpusu złączki.
• Sprawdzian lub wzorzec gwintu, jeśli liczysz na powtarzalność serii, a nie tylko jednorazowy montaż.

W praktyce największą różnicę robi nie samo narzędzie, lecz to, czy trzymasz się właściwego standardu. Jeśli robisz otwór pod G 1/2, a potem próbujesz uszczelnić go jak NPT, kończy się to zwykle poprawką albo przeciekiem. Przy małych średnicach ta różnica jest szczególnie kosztowna, bo łatwo zniszczyć już gotowy detal.

To dobry moment, żeby nazwać najczęstsze błędy wprost, bo właśnie na tym etapie najłatwiej stracić czas i materiał.

Jakie pomyłki przy 1/2 cala kończą się przeciekiem albo złą obróbką

Najczęściej widzę pięć błędów, które powtarzają się niezależnie od tego, czy ktoś pracuje przy armaturze, instalacji wodnej, czy przy osprzęcie pneumatycznym.

• Traktowanie 1/2 cala jak 12,7 mm - to po prostu zły trop, bo rozmiar jest nominalny.
• Mieszanie BSP z NPT - oba standardy mogą mieć 14 TPI, ale nie są zamienne i zwykle nie doszczelniają się poprawnie.
• Ignorowanie różnicy między gwintem równoległym i stożkowym - to wpływa na dobór uszczelnienia i głębokość wkręcenia.
• Pomiar tylko suwmiarką - bez skoku i bez sprawdzenia zarysu łatwo pomylić standard.
• Zbyt agresywne wiercenie pod gwintownik - szczególnie w miękkich materiałach można za bardzo otworzyć otwór i osłabić złącze.

W instalacjach ciśnieniowych skutki są zwykle banalne w opisie, ale kosztowne w naprawie: kapie, puszcza, trzeba rozbierać, czasem wymieniać cały element. Ja wolę poświęcić dwie minuty na sprawdzenie typu gwintu niż później wracać z poprawką do źle zrobionego połączenia.

Na końcu zostaje jeszcze praktyka zakupowa, czyli to, co warto mieć zapisane przed wizytą w sklepie albo przed zleceniem obróbki. To często oszczędza więcej czasu niż sam pomiar.

Co zapisać na kartce przed zamówieniem złączki

Jeśli mam zostawić jedną prostą checklistę, to wygląda ona tak: standard, średnica, skok, sposób uszczelnienia. Bez tych czterech informacji zamówienie złączki albo narzędzia bywa loterią, zwłaszcza gdy element pochodzi z nieznanego źródła.

• Standard: G 1/2, R 1/2 albo 1/2 NPT.
• Rodzaj gwintu: równoległy czy stożkowy.
• Średnica zewnętrzna: około 20,955 mm dla BSP lub 21,34 mm dla NPT.
• Skok: 14 TPI, czyli 1,814 mm.
• Sposób uszczelnienia: podkładka, O-ring, taśma PTFE lub pasta.
• Jeśli wykonujesz otwór: średnica wiertła i materiał detalu.

Właśnie tak podchodzę do tematu przy doborze gwintu 1/2 cala: najpierw standard, potem liczby, na końcu narzędzie i uszczelnienie. Dzięki temu temat przestaje być niejasnym opisem na etykiecie, a staje się konkretnym parametrem technicznym, który da się poprawnie wykonać, zmierzyć i zamontować bez zgadywania.
