W małej podłogówce RTL działa dobrze tylko wtedy, gdy jest wpięty we właściwe miejsce i pracuje na właściwej temperaturze. Odpowiedź jest prosta: taki zawór montuje się na powrocie pętli, a nie na zasilaniu. Poniżej wyjaśniam, dlaczego tak jest, jak wygląda poprawny układ, kiedy RTL wystarczy, a kiedy lepiej postawić na bardziej rozbudowaną regulację.
Najważniejsze zasady montażu RTL w jednym miejscu
- RTL to ogranicznik temperatury powrotu, więc jego zadaniem jest pilnowanie temperatury wody wracającej z pętli.
- W typowej instalacji podłogowej montuje się go na powrocie, nie na zasilaniu.
- Najlepiej sprawdza się w małych strefach, zwykle do około 15-20 m², zależnie od projektu i producenta.
- Jeśli pętla jest większa albo układ jest bardziej złożony, lepszy bywa rozdzielacz z mieszaczem i pompą.
- Najczęstsze błędy to zły kierunek przepływu, montaż w zbyt ciepłym miejscu i próba obsługi zbyt dużej powierzchni jednym zaworem.
Co robi zawór RTL w podłogówce
RTL, czyli return temperature limiter, nie jest zwykłym zaworem „do kręcenia temperaturą”. Ja patrzę na niego jak na prosty strażnik temperatury powrotu: ma dopuścić do pętli tyle ciepła, żeby podłoga grzała komfortowo, ale bez ryzyka przegrzania. To ważne zwłaszcza w małych strefach, takich jak łazienka, wiatrołap albo pojedyncza pętla do dogrzania fragmentu podłogi.
W praktyce RTL nie steruje temperaturą pomieszczenia w taki sposób jak klasyczny termostat pokojowy. Reaguje na temperaturę wody wracającej z obiegu, czyli na to, ile ciepła podłoga już oddała. Dzięki temu układ pozostaje prosty, a w modernizacjach często nie trzeba od razu budować pełnego zestawu mieszającego.
| Kryterium | Na powrocie | Na zasilaniu |
|---|---|---|
| Co kontroluje | Temperaturę wody opuszczającej pętlę | Temperaturę wody dopływającej do pętli |
| Na co reaguje | Na realne nagrzanie podłogi | Na sam dopływ gorącej wody |
| Efekt | Stabilniejsza ochrona posadzki | Ryzyko błędnej regulacji |
| Wniosek | To standardowy punkt montażu | Takiego montażu zwykle się unika |
Jeśli ktoś szuka prostej odpowiedzi na pytanie, gdzie wpiąć taki element, to właśnie ta tabela zamyka temat. Dalej pozostaje już tylko zrozumienie, dlaczego pozycja na powrocie działa poprawnie, a na zasilaniu potrafi sprawić kłopoty.
Dlaczego na powrocie, a nie na zasilaniu
W instrukcjach producentów powtarza się ten sam wniosek: RTL ma ograniczać temperaturę powrotu, więc musi „widzieć” wodę wracającą z pętli. Gdy trafi na zasilanie, zaczyna pracować na zupełnie innym sygnale, bo mierzy wodę bezpośrednio z instalacji grzewczej, a nie to, co faktycznie dzieje się w podłodze.
To ma konkretne skutki. Na zasilaniu zawór może reagować zbyt wcześnie albo zbyt późno, a w skrajnym przypadku nie będzie chronił posadzki tak, jak powinien. W podłogówce ważna jest bezwładność cieplna: beton, jastrych i okładzina nie zmieniają temperatury natychmiast, więc regulacja po stronie zasilania jest po prostu mniej trafna.
Jest jeszcze jeden detal, o którym łatwo zapomnieć: nastawa nie powinna być niższa niż temperatura otoczenia samego ogranicznika. Jeśli głowica siedzi w miejscu, które samo jest mocno dogrzewane, zawór może zachowywać się nieprzewidywalnie. Dlatego źle wypada montaż tuż przy kolektorze lub w strefie, gdzie ciepło z rury zasilającej podbija odczyt. To właśnie dlatego miejsce montażu ma większe znaczenie, niż wielu osobom się wydaje.
Skoro wiemy już, czemu powrót jest właściwym miejscem pracy RTL, warto zobaczyć, jak taki układ wygląda w praktyce i gdzie najczęściej popełnia się błąd przy montażu.

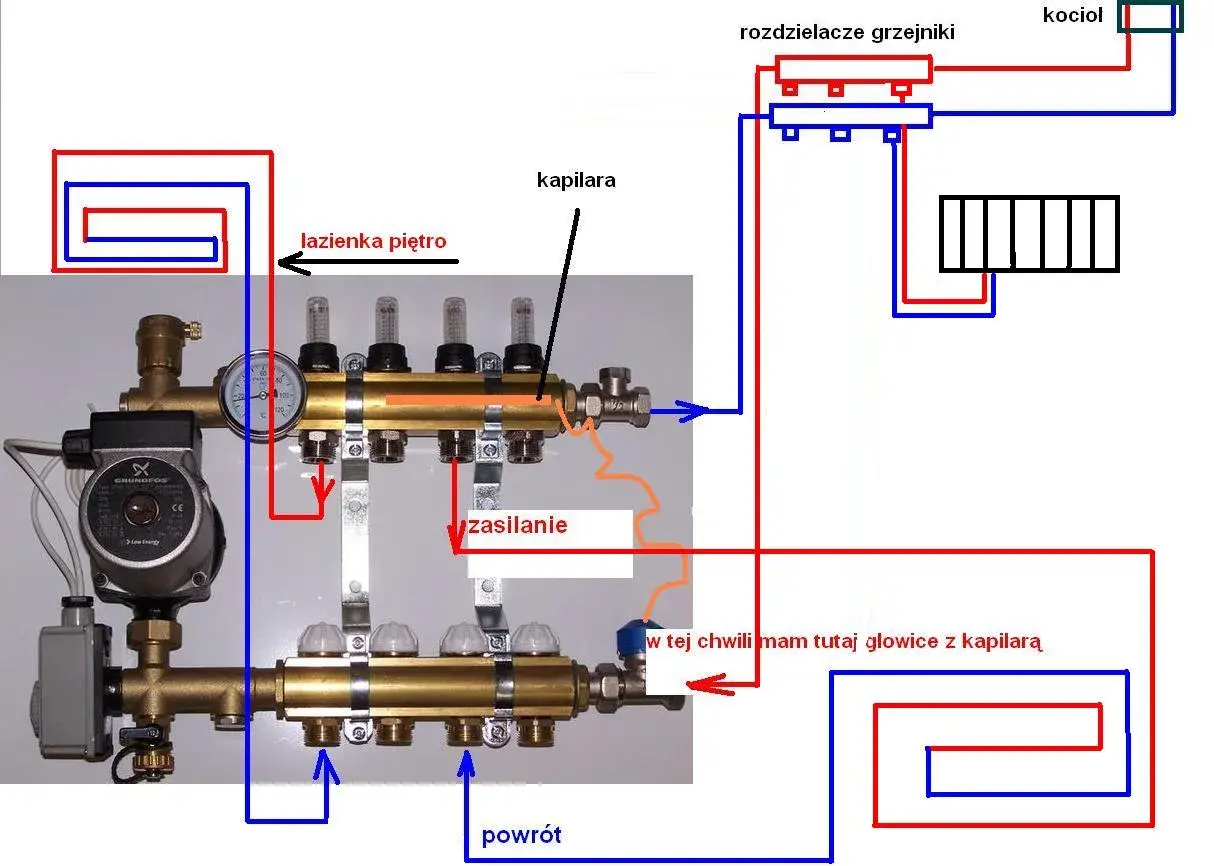

Jak wygląda poprawny układ z RTL w małej podłogówce
Ja w praktyce czytam taki schemat bardzo prosto: ciepła woda trafia do pętli, oddaje energię w podłodze, a RTL pilnuje, żeby woda wracająca nie była zbyt gorąca. To rozwiązanie często spotyka się przy jednej pętli w łazience albo przy małej strefie dogrzewania w modernizowanym mieszkaniu.
- Zasilanie doprowadza wodę do pętli podłogowej.
- RTL jest zamontowany po stronie powrotu, czyli tam, gdzie woda wraca z obiegu.
- Głowica termostatyczna ogranicza przepływ, gdy temperatura powrotu rośnie ponad nastawę.
- W większych remontach przydaje się też zawór odcinający, odpowietrzenie i sensowny dostęp serwisowy.
- Jeśli element jest w zabudowie ściennej, trzeba zostawić mu warunki do prawidłowego odczytu temperatury.
W małej łazience taki układ bywa bardzo rozsądny, bo nie wymaga od razu osobnego rozdzielacza z pełnym mieszaniem. Z drugiej strony właśnie tu najłatwiej o prosty błąd: ktoś widzi „ciepłą stronę” instalacji i instaluje zawór tam, gdzie wydaje mu się logicznie poprawnie, czyli na zasilaniu. W RTL logika jest odwrotna.
To prowadzi do kolejnego pytania, które pojawia się niemal zawsze: kiedy ten prosty wariant wystarczy, a kiedy lepiej pójść krok dalej i zastosować mieszacz.
Kiedy RTL wystarczy, a kiedy lepszy będzie mieszacz
RTL ma sens wtedy, gdy układ jest mały i przewidywalny. W praktyce najlepiej sprawdza się przy jednej strefie, krótkiej pętli i powierzchni, którą da się utrzymać w ryzach bez rozbudowanej automatyki. Dla części producentów granica użyteczności kończy się mniej więcej na 15 m², inni dopuszczają około 20 m², ale ja traktuję to jako zakres orientacyjny, a nie sztywną regułę.
Jeśli strefa jest większa, ma kilka pętli albo ma wyraźnie zmienne obciążenie cieplne, rozsądniejszy staje się układ z mieszaniem. Wtedy łatwiej panować nad temperaturą zasilania całego obiegu, a nie tylko nad temperaturą powrotu jednej pętli. W nowym domu pełna podłogówka zwykle i tak idzie w stronę rozdzielacza z grupą pompowo-mieszającą, bo daje to większy margines bezpieczeństwa i lepszą regulację.
| Sytuacja | RTL | Układ mieszający |
|---|---|---|
| Mała łazienka lub pojedyncza strefa | Zwykle wystarcza | Często niepotrzebny |
| Powierzchnia około 15-20 m² | Może być dobrym wyborem, ale zależy od projektu | Bywa bezpieczniejszy przy większych oporach |
| Kilka pętli i większa instalacja | Bywa zbyt prosty | Lepiej kontroluje układ |
| Modernizacja jednej łazienki | Praktyczny i niedrogi | Może być przerostem formy |
Jeśli miałbym ująć to jednym zdaniem, powiedziałbym tak: RTL jest świetny do małej, konkretnej roboty, ale nie udaje rozwiązania do wszystkiego. I właśnie dlatego warto znać typowe błędy, zanim instalacja zostanie zamknięta w ścianie albo zalana wylewką.
Najczęstsze błędy, które psują działanie układu
Najwięcej problemów widzę nie w samym zaworze, tylko w sposobie jego osadzenia. To drobiazgi, ale w hydraulice drobiazgi potrafią przesądzić o tym, czy instalacja działa stabilnie, czy tylko „jakoś grzeje”.
- Montaż na zasilaniu zamiast na powrocie.
- Ignorowanie strzałki kierunku przepływu na korpusie zaworu.
- Osadzenie głowicy w miejscu silnie dogrzewanym przez kolektor, rurę zasilającą lub zabudowę.
- Ustawienie temperatury niższej niż temperatura otoczenia samego ogranicznika.
- Próba sterowania jednym RTL zbyt dużej powierzchni.
- Brak wygodnego dostępu serwisowego do zaworu i odpowietrzenia obiegu.
Warto też pamiętać o jednym praktycznym szczególe: jeśli podłoga jest wykończona materiałem o dużej akumulacji ciepła, reakcja układu będzie wolniejsza. To nie wada RTL sama w sobie, tylko cecha całej podłogówki. Dlatego regulację robi się małymi krokami, a nie gwałtownymi zmianami nastawy.
Po wyłapaniu tych błędów zostaje już ostatni etap: spokojne uruchomienie i kontrola, czy układ rzeczywiście pracuje tak, jak zakłada projekt.
Co sprawdzić przed pierwszym grzaniem
Przed uruchomieniem ja zawsze przechodzę przez prostą checklistę. Dzięki temu nie trzeba później szukać przyczyny po omacku, zwłaszcza gdy instalacja jest już zabudowana i dostęp do niej jest gorszy niż na etapie montażu.
- Czy RTL jest wpięty na powrocie pętli.
- Czy kierunek przepływu zgadza się z oznaczeniem na korpusie.
- Czy miejsce montażu nie jest dogrzewane przez inne elementy instalacji.
- Czy obieg został odpowietrzony i nie ma oczywistego zapowietrzenia.
- Czy nastawa startowa odpowiada zaleceniom producenta i charakterowi pomieszczenia.
- Czy po kilku pierwszych cyklach grzania temperatura podłogi i powrotu zachowuje się przewidywalnie.
Najprostsza zasada brzmi tak: jeśli zawór ma ograniczać temperaturę powrotu, musi pracować dokładnie tam, gdzie ten powrót rzeczywiście się pojawia. W małej podłogówce to zwykle wystarcza, żeby układ był bezpieczny, oszczędny i wygodny w codziennym użyciu. Gdy jednak powierzchnia rośnie albo instalacja robi się bardziej wymagająca, lepiej od razu przejść na rozwiązanie z mieszaniem, zamiast liczyć na to, że RTL załatwi wszystko sam.
