W dobrze zaprojektowanej instalacji przeciwpożarowej nie chodzi o samą obecność hydrantu, ale o to, czy urządzenie poda właściwy strumień wody w odpowiednim miejscu i pod odpowiednim ciśnieniem. Rodzaje hydrantów różnią się konstrukcją, wydajnością i zakresem zastosowania, więc ten sam budynek może wymagać zupełnie innego rozwiązania niż obiekt przemysłowy albo sieć przy ulicy. Poniżej rozbieram ten podział na prosty język: od hydrantów zewnętrznych i wewnętrznych, przez parametry hydrauliczne, aż po praktyczne błędy przy doborze i odbiorze.
Najważniejsze różnice, które warto zapamiętać
- Hydranty dzielą się przede wszystkim na zewnętrzne i wewnętrzne, a to już oznacza inne zastosowanie, inne średnice i inną hydraulikę.
- Na zewnątrz najczęściej spotyka się hydranty DN 80 i DN 100; w praktyce liczy się też to, czy są nadziemne, czy podziemne.
- We wnętrzach budynków najważniejsze są hydranty 25, 33 i 52, a w wysokich obiektach także zawór 52.
- O skuteczności nie decyduje sam typ urządzenia, ale też ciśnienie, wydajność, zasięg i możliwość jednoczesnego poboru wody.
- Najczęstszy błąd to dobór hydrantu wyłącznie „pod przepis” albo „pod cenę”, bez sprawdzenia realnych warunków pracy instalacji.
Jak dzieli się hydranty i dlaczego ten podział ma znaczenie
Najprościej patrzę na ten temat tak: hydrant ma nie tylko „być”, ale ma jeszcze zadziałać w konkretnej sytuacji. Dlatego podstawowy podział prowadzi między urządzenia zewnętrzne i wewnętrzne. Pierwsze pracują na sieci wodociągowej przeciwpożarowej poza budynkiem, drugie są elementem instalacji wewnątrz obiektu.
To rozróżnienie nie jest akademickie. Od niego zależą średnice przewodów, wymagane ciśnienie, wydajność poboru wody, długość węża oraz to, kto będzie tym sprzętem operował. W praktyce oznacza to także inne miejsce montażu, inną kontrolę stanu technicznego i inne wymagania projektowe.
W hydrantach wewnętrznych pojawiają się jeszcze trzy główne warianty: 25, 33 i 52. Do tego dochodzi zawór 52 stosowany w budynkach wysokich i wysokościowych. Jeśli ktoś myli te pojęcia, bardzo łatwo wybierze urządzenie, które formalnie „pasuje”, ale hydraulicznie nie dowozi.
Żeby czytać ten temat sensownie, warto znać jeszcze dwa pojęcia. Strefa pożarowa to wydzielona część budynku, a gęstość obciążenia ogniowego oznacza ilość energii, jaka może się uwolnić podczas pożaru z materiałów znajdujących się na danej powierzchni. To właśnie od takich parametrów zależy, czy wystarczy prostszy hydrant, czy trzeba sięgnąć po mocniejsze rozwiązanie. Z tego przechodzę już do hydrantów zewnętrznych, bo tam widać ten podział wyjątkowo wyraźnie.
Hydranty zewnętrzne w praktyce projektowej

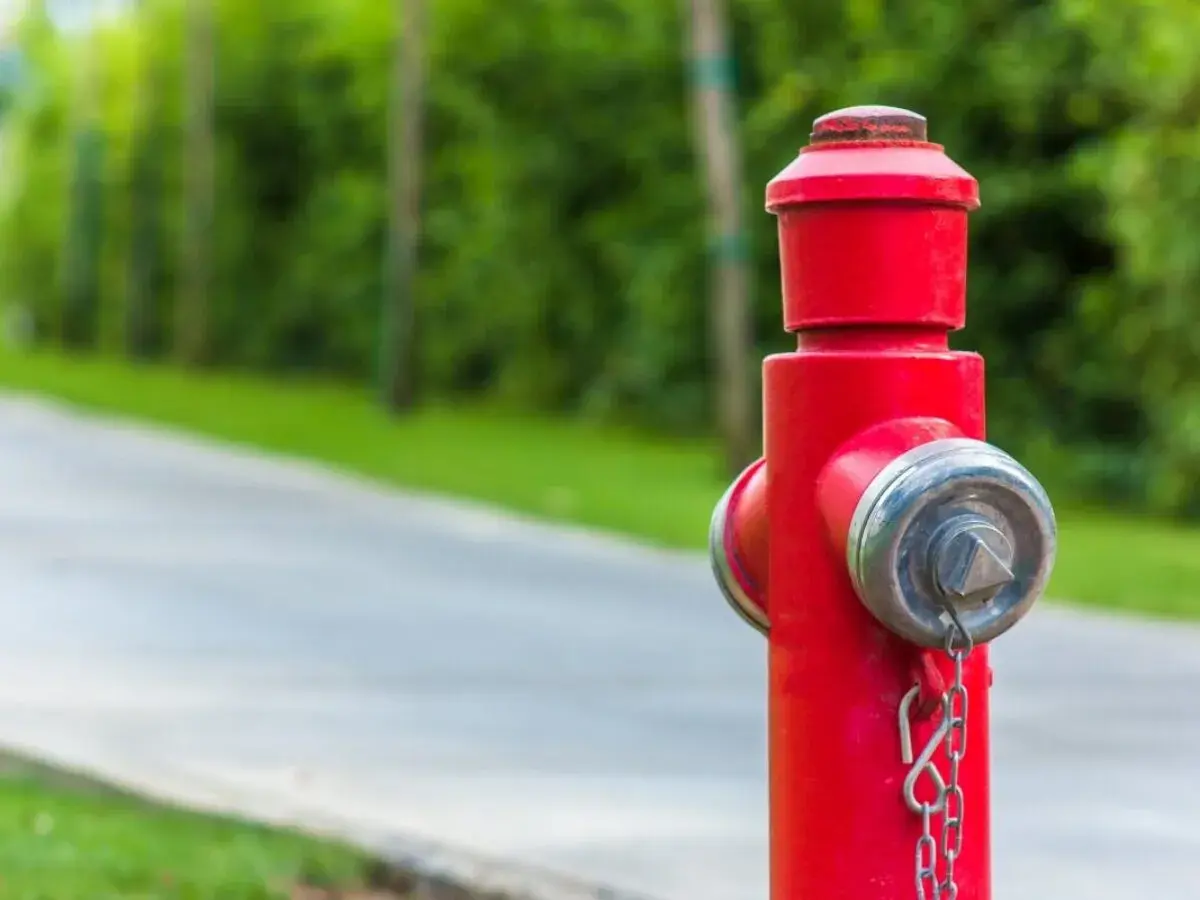

Hydrant zewnętrzny to zawór wbudowany w sieć wodociągową przeciwpożarową, z którego straż może pobierać wodę do działań gaśniczych. W polskich warunkach najczęściej spotyka się hydranty nadziemne, a podziemne stosuje się wtedy, gdy nadziemny byłby szczególnie utrudniony albo niewskazany, na przykład przez ruch kołowy.
| Typ | Najczęstsze zastosowanie | Co daje w praktyce | Ograniczenie |
|---|---|---|---|
| Nadziemny DN 80 | Standardowe sieci przy ulicach i obiektach | Łatwy do znalezienia, szybki w użyciu | Bardziej narażony na uszkodzenia mechaniczne |
| Nadziemny DN 100 | Obiekty, w których potrzebna jest większa wydajność | Większy przepływ wody | Wymaga mocniejszej sieci i lepszego przygotowania hydraulicznego |
| Podziemny DN 80 | Miejsca, gdzie nadziemny byłby problemem | Mniej koliduje z ruchem i zabudową | Trudniejszy do szybkiej lokalizacji, wymaga dobrego oznakowania |
W praktyce ważna jest nie tylko średnica, ale też lokalizacja. Hydranty zewnętrzne powinny być rozmieszczone wzdłuż dróg i ulic oraz przy ich skrzyżowaniach, zwykle w odległościach nie większych niż 150 m. Dodatkowo liczą się konkretne odległości od zabudowy: nie dalej niż 15 m od krawędzi ulicy, nie bliżej niż 5 m od ściany budynku i nie dalej niż 75 m od chronionych obiektów. To są liczby, które potrafią przesądzić o odbiorze całej inwestycji.
Jeśli chodzi o wydajność, hydrant DN 80 powinien zapewniać co najmniej 10 dm3/s, a DN 100 nawet 15 dm3/s. W obiektach przemysłowych, gdzie zapotrzebowanie na wodę do zewnętrznego gaszenia pożaru przekracza 30 dm3/s, często właśnie DN 100 staje się właściwym wyborem. W praktyce lubię sprawdzać nie tylko dokumentację, ale też to, czy do hydrantu da się realnie dojechać i czy nie zasłaniają go zaparkowane auta, ogrodzenie albo świeżo postawiona mała architektura.
To prowadzi do kolejnego kroku: hydrantów wewnętrznych, bo tam różnice między typami są jeszcze bardziej widoczne.
Hydranty wewnętrzne 25, 33 i 52
We wnętrzach budynków stosuje się trzy podstawowe typy punktów poboru wody: hydranty 25, 33 i 52. Różnią się średnicą węża, sposobem obsługi oraz wydajnością. W skrócie: 25 i 33 mają wąż półsztywny, a 52 pracuje z wężem płasko składanym i daje większy przepływ wody.
| Typ | Wąż | Minimalna wydajność | Gdzie spotykam go najczęściej |
|---|---|---|---|
| Hydrant 25 | Półsztywny, fi 25 mm | 1,0 dm3/s | Biura, szkoły, hotele, obiekty użyteczności publicznej, wiele budynków mieszkalnych i usługowych |
| Hydrant 33 | Półsztywny, fi 33 mm | 1,5 dm3/s | Wybrane strefy, w których potrzebna jest większa wydajność niż w 25, ale nadal wygodna obsługa półsztywnym wężem |
| Hydrant 52 | Płasko składany, 52 mm | 2,5 dm3/s | Strefy produkcyjne, magazyny, garaże, obiekty o wyższym obciążeniu ogniowym |
| Zawór 52 | Bez węża pożarniczego | 2,5 dm3/s | Budynki wysokie i wysokościowe, gdzie zasilanie i organizacja podania wody są rozwiązane inaczej niż w klasycznym hydrancie |
Hydrant 25 traktuję jako rozwiązanie najbardziej „użytkowe” w codziennym sensie. Jest prosty w obsłudze, dlatego dobrze sprawdza się tam, gdzie z urządzenia mogą korzystać osoby bez specjalistycznego przeszkolenia. Hydrant 33 jest kompromisem: daje większą wydajność, ale nadal zachowuje półsztywny charakter węża. Z kolei 52 to już typ wyraźnie mocniejszy, stawiany tam, gdzie potrzeba większego poboru wody i gdzie układ budynku to uzasadnia.
W budynkach wysokich i wysokościowych dochodzi jeszcze zawór 52 na pionie nawodnionym. Tu logika jest prosta: wysokość budynku zmienia warunki pracy instalacji, więc projekt idzie w stronę rozwiązania, które lepiej współpracuje z pionem i wężami pożarniczymi. Praktyczny detal, który często umyka inwestorom, jest taki, że hydranty i zawory muszą być rozmieszczone przy drogach komunikacji ogólnej, na każdej kondygnacji, a nie w miejscu „wygodnym” tylko z punktu widzenia architekta. To naturalnie prowadzi do hydrauliki, bo sam typ urządzenia jeszcze niczego nie gwarantuje.
Co decyduje o skuteczności instalacji z punktu widzenia hydrauliki
W instalacjach hydrantowych najważniejsze są trzy rzeczy: ciśnienie, wydajność i jednoczesny pobór wody. Minimalne ciśnienie na zaworze hydrantowym dla hydrantów wewnętrznych nie powinno spaść poniżej 0,2 MPa w najniekorzystniej położonym punkcie. Jeśli spadnie, urządzenie może wyglądać poprawnie na papierze, ale w praktyce nie poda takiego strumienia, jakiego wymaga akcja gaśnicza.
Dla orientacji: hydrant 25 powinien dawać 1,0 dm3/s, hydrant 33 - 1,5 dm3/s, a hydrant 52 i zawór 52 - 2,5 dm3/s. W hydrantach zewnętrznych mówimy o wyższych wartościach, bo DN 80 to minimum 10 dm3/s, a DN 100 - 15 dm3/s. To nie są kosmetyczne różnice, tylko pełna zmiana skali pracy całej sieci.
| Parametr | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Ciśnienie 0,2 MPa | Minimalny poziom na punkcie poboru wody | Bez niego spada zasięg i skuteczność podania wody |
| Wydajność 1,0 / 1,5 / 2,5 / 10 / 15 dm3/s | Ilość wody, jaką instalacja musi dostarczyć | Decyduje o realnej sile działania hydrantu |
| Jednoczesny pobór 1, 2 lub 4 punktów | Ile hydrantów może pracować naraz | Instalacja musi to wytrzymać przy spadkach ciśnienia i stratach na przewodach |
| Maksymalne ciśnienie robocze 1,2 MPa i 0,7 MPa w wybranych punktach | Górna granica pracy armatury | Chroni elementy instalacji przed uszkodzeniem |
W praktyce liczy się też długość i średnica przewodów, bo to one generują straty hydrauliczne. Zbyt mały przekrój rurociągu albo zbyt długa droga wody do najdalszego punktu potrafią „zjeść” parametry, które na początku wyglądały dobrze. Dlatego ja zawsze patrzę na instalację jako na całość: nie tylko na sam hydrant, ale też na pompownię, zbiornik, piony, odcinki poziome i warunki poboru. Gdy któryś z tych elementów jest słaby, cały system traci sens.
Od hydrauliki jest już tylko krok do praktycznego doboru, bo właśnie tutaj wychodzi, czy wybrany typ ma realne uzasadnienie w konkretnym obiekcie.
Jak dobrać hydrant do budynku i uniknąć kosztownych pomyłek
Ja zwykle zaczynam od trzech pytań: jaki to budynek, jaka jest strefa pożarowa i ile wody musi być dostępne jednocześnie. Dopiero potem wybieram konkretny typ hydrantu. Taka kolejność chroni przed typowym błędem, czyli zakupem urządzenia „na zapas” albo przeciwnie - zbyt słabego, bo było tańsze.
- Najpierw sprawdzam kategorię budynku i przeznaczenie stref pożarowych, bo inne wymagania ma biurowiec, a inne magazyn czy garaż.
- Potem patrzę na obciążenie ogniowe, czyli ile energii może uwolnić się z materiałów w danej strefie.
- Następnie oceniam dostęp dla straży i użytkowników obiektu - bez dobrego dojścia hydrant jest tylko elementem wyposażenia, nie narzędziem.
- Dalej sprawdzam hydraulikę: ciśnienie, wydajność i możliwość jednoczesnego poboru wody.
- Na końcu biorę pod uwagę eksploatację, czyli przeglądy, oznakowanie i odporność na przypadkowe uszkodzenia.
W typowych obiektach użyteczności publicznej najczęściej widzę hydranty 25, bo są dobrze dopasowane do szybkiej reakcji. W strefach produkcyjnych i magazynowych częściej pojawiają się 52, a w garażach wielokondygnacyjnych również to rozwiązanie ma najwięcej sensu. Hydrant 33 traktuję jako wariant pośredni - dobry tam, gdzie 25 bywa za słaby, ale 52 byłby już nadmiarowy lub zbyt trudny do uzasadnienia.
Najczęstsze błędy? Zasłonięcie hydrantu meblami, reklama ustawiona przed szafką, brak dostępu po remoncie, źle opisany numer punktu oraz brak sprawdzenia, czy instalacja rzeczywiście trzyma wymagane ciśnienie. Często spotykam też inwestorów, którzy zakładają, że skoro urządzenie jest zamontowane, to temat jest zamknięty. Nie jest. O tym decyduje jeszcze eksploatacja.
To właśnie dlatego ostatni krok ma zawsze charakter kontrolny, a nie tylko formalny.
Co sprawdzam przed odbiorem instalacji hydrantowej
Przy odbiorze nie ufam samemu wyglądowi szafki ani samemu oznaczeniu na tabliczce. Dla mnie liczy się to, czy urządzenie można szybko znaleźć, otworzyć i uruchomić bez walki z przeszkodami. W praktyce zwracam uwagę na kilka rzeczy, które najczęściej decydują o jakości całego rozwiązania.
- Czy hydrant jest łatwo dostępny z drogi komunikacyjnej, klatki schodowej albo zewnętrznego dojścia.
- Czy ma czytelne oznakowanie i nie jest zasłonięty przez zabudowę, meble lub elementy wykończenia.
- Czy wykonano badanie wydajności i ciśnienia, a wyniki odpowiadają wymaganiom danego typu.
- Czy instalacja ma zapewnione zasilanie przez co najmniej 1 godzinę i czy przewody nie powodują nadmiernych strat.
- Czy przeglądy są prowadzone regularnie, bo instalacje hydrantowe wymagają kontroli co 12 miesięcy, a szczelność węży tłocznych bada się co 5 lat.
Jeżeli mam wskazać jedną rzecz, która najczęściej przesądza o wartości hydrantu w realnym obiekcie, to nie jest nią sam model ani kolor szafki, tylko zgodność hydrauliki z projektem i realny dostęp do urządzenia. Dobrze dobrany hydrant ma działać bez dyskusji, w warunkach stresu i bez dodatkowych improwizacji. I właśnie dlatego przy projektowaniu oraz odbiorze wolę patrzeć na cały układ, a nie na pojedynczy element.
