W instalacjach hydraulicznych jedna liczba potrafi oznaczać kilka różnych rzeczy, a przy średnicy 3/8 cala łatwo się na tym potknąć. 3/8 cala może oznaczać 9,52 mm, 12,7 mm albo 17,15 mm zależnie od tego, czy chodzi o rurkę chłodniczą, rurę miedzianą instalacyjną czy rurę stalową NPS. Poniżej rozpisuję to prosto: pokazuję wymiary, wyjaśniam różnice między standardami i podpowiadam, jak dobrać właściwy element bez kosztownej pomyłki.
Najważniejsze wymiary 3/8 cala zależą od standardu, nie od samej liczby
- W hydraulice 3/8 cala nie ma jednego, uniwersalnego wymiaru zewnętrznego.
- Rurka ACR 3/8" ma zwykle średnicę zewnętrzną 9,52 mm.
- Rura miedziana instalacyjna 3/8" w standardzie nominalnym ma 12,7 mm średnicy zewnętrznej.
- Rura stalowa NPS 3/8" ma 17,15 mm średnicy zewnętrznej, a grubość ścianki zależy od schedule.
- Gwint BSP 3/8 to osobny temat: zwykle 3/8-19, więc nie wolno go mylić z wymiarem rury.
- Przy zakupie trzeba sprawdzić nie tylko cal, ale też standard, ściankę i typ połączenia.
Co naprawdę znaczy 3/8 cala w hydraulice
Największe nieporozumienie bierze się stąd, że w praktyce zapis 3/8 cala bywa używany dla kilku różnych systemów oznaczeń. W jednej instalacji chodzi o średnicę zewnętrzną rurki, w innej o średnicę nominalną, a w jeszcze innej o gwint złączki. Jeśli ktoś sprowadza wszystko do prostego „3/8 = 9,5 mm”, to zwykle upraszcza temat za mocno.
W instalacjach budowlanych i chłodniczych spotykam trzy najczęstsze interpretacje. W rurkach ACR 3/8 cala oznacza rzeczywistą średnicę zewnętrzną 9,52 mm. W klasycznej rurze miedzianej 3/8 cala to najczęściej rozmiar nominalny, a sama średnica zewnętrzna wynosi 12,7 mm. W rurze stalowej NPS 3/8 średnica zewnętrzna rośnie już do 17,15 mm, więc różnica jest bardzo duża. Kiedy to rozdzielisz, łatwiej przejść do konkretnych wymiarów i od razu wyłapać, który produkt masz przed sobą.
Najczęstsze wymiary rur i rurek 3/8 cala
W praktyce najczęściej patrzę na trzy warianty, bo właśnie one pojawiają się w katalogach, hurtowniach i przy wymianie elementów w istniejącej instalacji. Różnice nie są kosmetyczne, tylko realnie wpływają na dobór złączek, przepływ i sposób montażu.
| Wariant | Co oznacza 3/8" | Średnica zewnętrzna | Grubość ścianki | Średnica wewnętrzna | Gdzie spotykane najczęściej |
|---|---|---|---|---|---|
| Rurka ACR | Rzeczywista średnica zewnętrzna | 9,52 mm | ok. 0,76-0,81 mm | ok. 7,90-8,00 mm | Klimatyzacja, chłodnictwo, instalacje gazowe i techniczne |
| Rura miedziana instalacyjna | Rozmiar nominalny | 12,70 mm | K: 1,24 mm; L: 0,89 mm; M: 0,64 mm | K: ok. 10,21 mm; L: ok. 10,92 mm; M: ok. 11,43 mm | Instalacje wodne, grzewcze, niektóre układy domowe |
| Rura stalowa NPS | Rozmiar nominalny | 17,15 mm | sch. 10: 1,85 mm; sch. 40: 2,31 mm; sch. 80: 3,20 mm | sch. 10: ok. 13,44 mm; sch. 40: ok. 12,52 mm; sch. 80: ok. 10,74 mm | Instalacje stalowe, przemysł, układy o różnych ciśnieniach |
To właśnie ta tabela najlepiej pokazuje, dlaczego sam zapis „3/8” nie wystarcza. Dwie rury o tym samym oznaczeniu mogą różnić się średnicą zewnętrzną o kilka milimetrów, a to już wystarczy, żeby złączka nie pasowała albo przepływ był inny niż zakładano. Kiedy wiesz, który standard masz przed sobą, można przejść do grubości ścianki i jej wpływu na pracę instalacji.
Jak czytać grubość ścianki i średnicę wewnętrzną
Ja zawsze patrzę na trzy liczby naraz: średnicę zewnętrzną, grubość ścianki i średnicę wewnętrzną. Sama średnica zewnętrzna mówi, czy element wejdzie do złączki, ale to średnica wewnętrzna decyduje o przepływie, a ścianka o wytrzymałości. To ważne zwłaszcza wtedy, gdy ktoś wymienia fragment instalacji na podstawie starej próbki i zakłada, że „3/8” zawsze znaczy to samo.
W praktyce cieńsza ścianka oznacza większy prześwit, ale też mniejszy zapas materiału. W rurach miedzianych typ M jest lżejszy i ma większą średnicę wewnętrzną niż typ K, ale nie zawsze będzie najlepszym wyborem tam, gdzie liczy się odporność na obciążenia. W rurach stalowych podobną rolę odgrywa schedule: im wyższy, tym grubsza ścianka i mniejszy prześwit. Jeśli więc szukasz tylko „rury 3/8”, możesz trafić na element, który z zewnątrz wygląda dobrze, ale hydraulicznie zachowuje się zupełnie inaczej.
Najprostsza zasada brzmi tak: przy przepływie patrz na średnicę wewnętrzną, przy montażu na zewnętrzną, a przy trwałości na ściankę. To trójka, która pozwala uniknąć większości błędów już na etapie zamówienia.
Gwint 3/8 cala to nie to samo co rura 3/8 cala

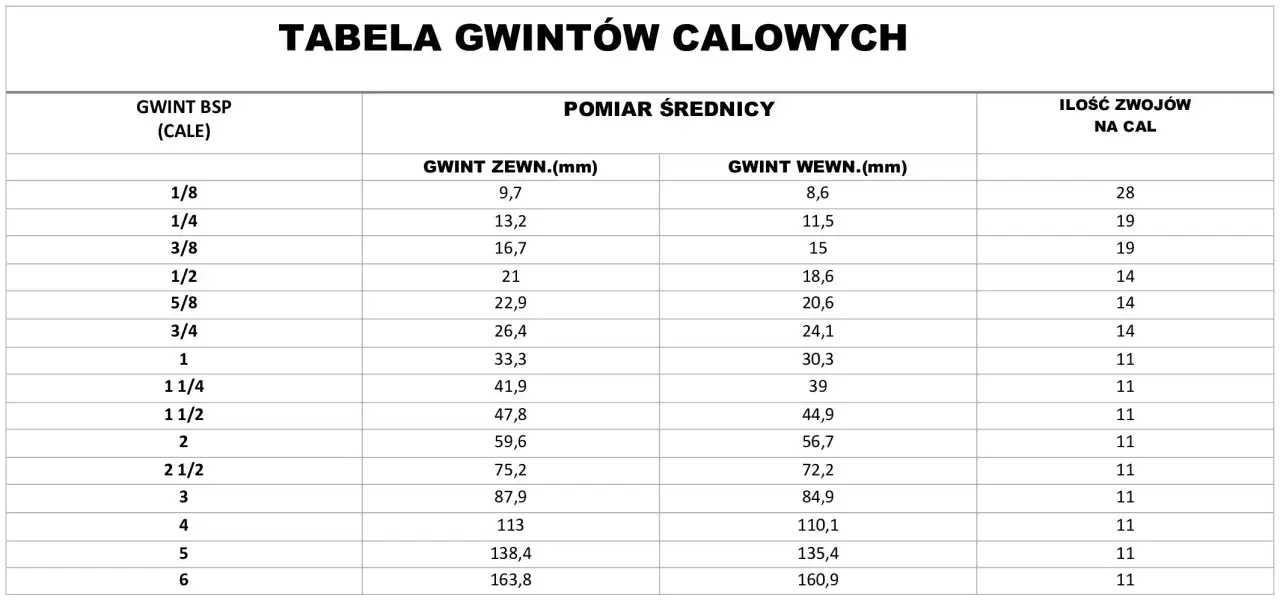

W hydraulice i armaturze bardzo często pojawia się jeszcze jeden haczyk: oznaczenie 3/8 cala może dotyczyć gwintu, a nie samej rury. Wtedy mówimy nie o średnicy przewodu, tylko o wymiarze połączenia. Dla przykładu gwinty BSP w rozmiarze 3/8 najczęściej opisuje się jako 3/8-19, czyli z określonym skokiem i geometrią zarysu, a nie jako „rurę o średnicy 3/8 cala”.
To rozróżnienie ma duże znaczenie przy złączkach, zaworach, kolankach i adapterach. Zdarza się, że ktoś zamawia element „3/8” i oczekuje, że wejdzie na rurę, a tymczasem otrzymuje część z gwintem, która wymaga zupełnie innego sposobu uszczelnienia. W praktyce trzeba sprawdzić trzy rzeczy: rodzaj gwintu, sposób uszczelnienia i standard wymiarowania. Dopiero wtedy wiadomo, czy połączenie będzie szczelne i kompatybilne.
Jeżeli masz w ręku sam opis z katalogu, bez dopisku typu BSPP, BSPT, flare czy compression, to jeszcze nie jest pełna informacja. Właśnie na tym etapie najłatwiej o pomyłkę, dlatego przechodzę teraz do prostego schematu doboru.
Jak dobrać właściwy element do instalacji bez pomyłki
W dobrze opisanej instalacji nie zgaduję na oko. Zapisuję kilka danych i dopiero po nich wybieram rurę albo złączkę. To oszczędza czas i zwykle eliminuje zwroty.
| Co sprawdzić | Dlaczego to ważne |
|---|---|
| Standard wykonania | Bo 3/8 może oznaczać ACR, miedź instalacyjną, stal NPS albo gwint. |
| Średnicę zewnętrzną | Decyduje o tym, czy element fizycznie pasuje do złączki. |
| Grubość ścianki | Wpływa na wytrzymałość i na to, ile zostaje realnego przekroju przepływu. |
| Średnicę wewnętrzną | To ona w największym stopniu wpływa na przepływ medium. |
| Typ połączenia | Określa, czy potrzebujesz gwintu, kielicha, złączki zaciskowej czy lutowania. |
W polskich hurtowniach najlepiej działa prosta praktyka: jeśli podajesz tylko „3/8”, sprzedawca nadal może dopytać o za mało rzeczy. Jeśli podasz standard, wymiar zewnętrzny i sposób połączenia, rozmowa staje się konkretna i od razu widać, czy potrzebujesz rurki ACR 9,52 mm, miedzi nominalnej 12,7 mm, czy stali NPS 17,15 mm. Taki porządek jest dużo ważniejszy niż sama nazwa rozmiaru.
Najczęstsze błędy przy zamawianiu i montażu
Przy 3/8 cala powtarzają się właściwie te same pomyłki. Najbardziej kosztowna jest ta pierwsza, bo robi największą różnicę między „pasuje” a „nie pasuje”.
- Mylenie rurki ACR 3/8" z rurą miedzianą 3/8" nominalną. Z zewnątrz brzmi podobnie, ale wymiar nie jest ten sam.
- Mylenie gwintu 3/8 z rurą 3/8. To dwa różne światy: połączenie i przewód.
- Pomijanie grubości ścianki. Taka oszczędność zwykle kończy się zbyt małym przekrojem albo zbyt słabą rurą.
- Zaokrąglanie wszystkiego do „10 mm”. To brzmi wygodnie, ale technicznie bywa po prostu błędne.
- Dobieranie elementu bez sprawdzenia medium. Woda, gaz, chłodnictwo i sprężone powietrze stawiają inne wymagania.
Jeśli mam wskazać jeden nawyk, który najbardziej pomaga, to jest nim czytanie całego oznaczenia na rurze albo złączce, a nie tylko jednej liczby. Ten prosty filtr oszczędza więcej czasu niż jakakolwiek późniejsza korekta montażu.
Zanim zamówisz, sprawdź trzy oznaczenia na etykiecie
Przy średnicy 3/8 cala najbezpieczniej działa reguła trzech kroków: najpierw identyfikuję standard, potem sprawdzam wymiar zewnętrzny, a na końcu patrzę na typ połączenia. To wystarcza, żeby odsiać większość niepasujących produktów jeszcze przed zakupem.
Jeżeli opis jest niepełny, nie dopowiadam go sobie na siłę. Lepiej chwilę dłużej porównać kartę katalogową niż później odkryć, że „3/8” dotyczyło innego systemu wymiarowania. W praktyce właśnie ta ostrożność robi największą różnicę: pozwala dobrać element do instalacji tak, żeby montaż był szybki, szczelny i bez niespodzianek.
Gdy zapamiętasz tylko jedną rzecz z tego tekstu, niech będzie ona taka: 3/8 cala nie mówi jeszcze wszystkiego. Dopiero standard, średnica zewnętrzna, ścianka i typ połączenia dają pełny obraz i pozwalają wybrać właściwą rurę lub złączkę bez zbędnych zwrotów.
