Wiercenie głębokich otworów - Jak uniknąć błędów?

Głębokie wiercenie to proces, w którym zwykła logika wiercenia szybko przestaje wystarczać. Gdy otwór staje się kilkukrotnie głębszy od swojej średnicy, decydują już nie tylko parametry skrawania, ale też sztywność układu, prowadzenie narzędzia, chłodziwo i sposób usuwania wiórów. Poniżej pokazuję, jak rozumiem ten proces w praktyce: kiedy go stosować, jakie są główne metody, jak wygląda poprawna kolejność działań i gdzie najczęściej pojawiają się błędy.

Kiedy zwykłe wiercenie przestaje wystarczać

Za otwór głęboki zwykle uznaje się taki, którego relacja głębokości do średnicy przekracza 10:1. Na tym etapie rośnie ryzyko zejścia narzędzia z osi, przegrzewania krawędzi skrawającej i zatykania kanału wiórowego, więc nie wystarczy po prostu sięgnąć po dłuższe wiertło. W praktyce trzeba spojrzeć na cały układ: maszynę, detal, oprawkę, chłodziwo i sposób prowadzenia narzędzia.

Ja patrzę na ten proces jak na zadanie precyzyjne, a nie wyłącznie ubytkowe. W grę wchodzą kanały hydrauliczne, prowadzenia smarujące, otwory w korpusach zaworów, elementy form, a także komponenty, w których liczy się prostoliniowość i powtarzalność bardziej niż rekordowy posuw. Jak przypomina Sandvik Coromant, już sama średnica, głębokość i wymagana jakość otworu narzucają wybór technologii, a przy głębokich otworach dochodzą do tego jeszcze sztywność detalu i kontrola chłodzenia.

Im większa głębokość, tym mniej miejsca na przypadek. Z tego powodu dobór metody ma tu większe znaczenie niż przy typowych otworach pod śruby czy pod gwint. To prowadzi wprost do pytania o to, jakimi procesami w ogóle da się taki otwór wykonać.

Jakie metody stosuje się przy wierceniu głębokich otworów

W praktyce nie ma jednego uniwersalnego rozwiązania. Najpierw patrzę na średnicę, potem na wymaganą dokładność, a dopiero później na to, czy dana obrabiarka i osprzęt udźwigną dany proces. Najczęściej spotyka się trzy podejścia: wiercenie jednoostrzowe, BTA oraz ejector.

To zestawienie traktuję jako punkt wyjścia, nie sztywną granicę. W dobrze zaprojektowanych systemach BTA można wchodzić bardzo głęboko, ale w zamian rosną wymagania dotyczące stabilności, czystości chłodziwa i całego toru transportu wióra. Jeżeli proces ma działać powtarzalnie, sam wybór narzędzia nie wystarczy - musi być jeszcze dopasowana maszyna i osprzęt.

Gdy wybór metody mam już zawężony, przechodzę do samego procesu. I właśnie tam najłatwiej popełnić błędy, które na początku wyglądają niewinnie.

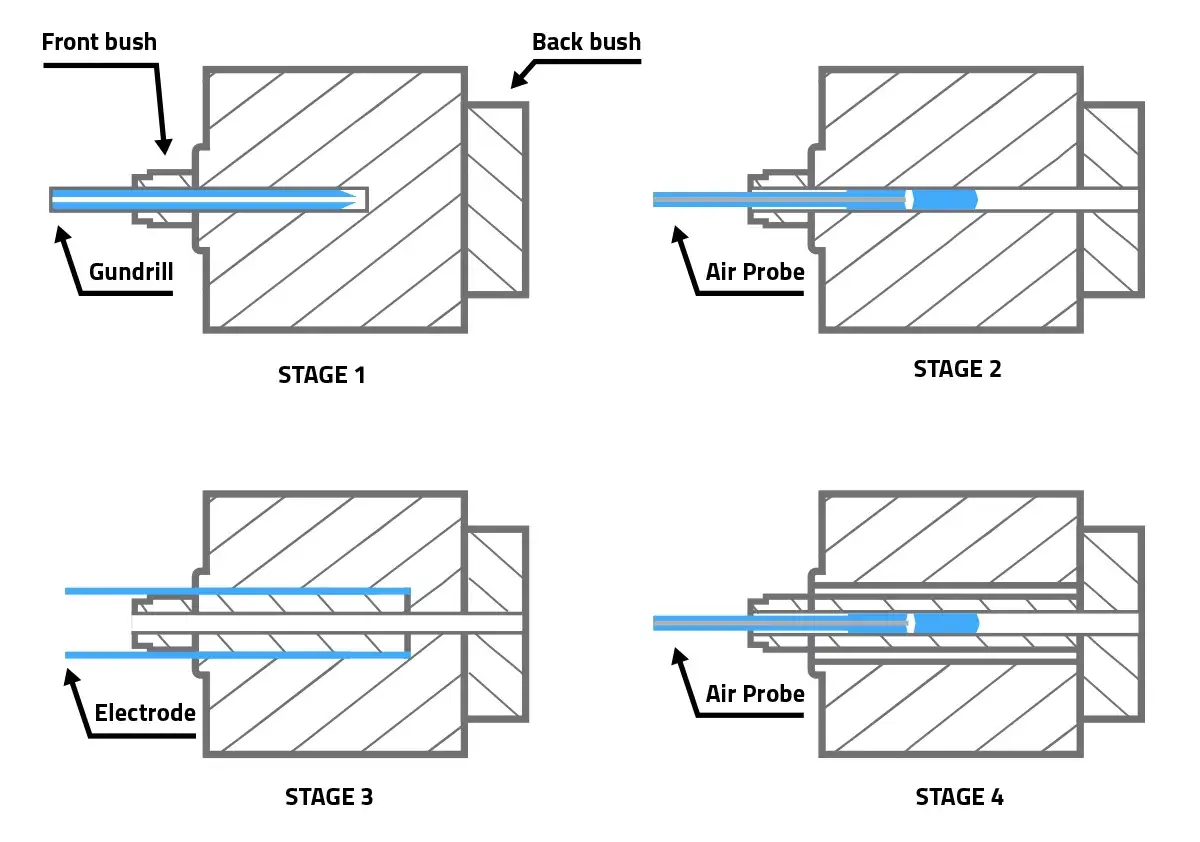

Jak wygląda proces krok po kroku

Wiercenie głębokich otworów nie polega na jednym długim przejściu. To raczej łańcuch drobnych decyzji, które muszą zagrać razem. Jeśli któryś element jest słaby, reszta zwykle nie zrekompensuje problemu.

Najpierw otwór prowadzący i ustawienie

Zaczynam od możliwie stabilnego otworu prowadzącego, bo to on ustawia dalszą geometrię. Przy takim zadaniu celuję w bicie promieniowe poniżej 20 mikrometrów, bo większe odchyłki bardzo szybko odbijają się na prostoliniowości i jakości powierzchni. W praktyce dobry start to często połowa sukcesu.

Potem chłodziwo i ewakuacja wióra

Tu nie ma miejsca na oszczędzanie. Chłodziwo w tym procesie nie jest dodatkiem, tylko nośnikiem pracy: odbiera ciepło, smaruje strefę skrawania i wynosi wióry. Jeżeli wiór zaczyna się klinować, rozcierać o ścianki albo zawijać w kanał, ryzyko uszkodzenia narzędzia rośnie bardzo szybko. Właśnie dlatego układ odprowadzania wióra traktuję jako równie ważny jak geometrię samej krawędzi skrawającej.

Potem ustawiam parametry skrawania

Nie lubię zaczynać agresywnie. Zbyt duży posuw na starcie zwykle kończy się drganiami, wzrostem temperatury albo zejściem z osi. Lepiej zacząć zachowawczo, sprawdzić zachowanie procesu i dopiero potem podnosić wydajność. Przy materiałach trudnoskrawalnych, zwłaszcza tam, gdzie wiór jest ciągliwy, ta ostrożność zwraca się bardzo szybko.

Przeczytaj również: Cale w warsztacie - Jak przeliczać i czytać oznaczenia?

Na końcu kontroluję stabilność procesu

Obserwuję nie tylko wymiar, ale też dźwięk, kolor i kształt wióra, ciśnienie chłodziwa oraz zachowanie powierzchni. Jeżeli wiór przestaje być równy, a zaczyna wyglądać na poszarpany lub zlepiony, proces często już wysyła sygnał ostrzegawczy. W długich kanałach drobne odchylenie na początku potrafi urosnąć do dużego problemu po kilku dziesiątych sekundy pracy.

Kiedy te kroki są poukładane, otwór wychodzi przewidywalnie. Żeby tak było, trzeba jeszcze dopilnować kilku warunków technicznych, które często są niedoceniane.

Co decyduje o prostym otworze i powtarzalnym wyniku

• Sztywność maszyny i wrzeciona - przy długim narzędziu nawet niewielkie drgania potrafią wyjść na powierzchni otworu i w jego osi.
• Krótki wysięg narzędzia - im dłuższy układ, tym łatwiej o ugięcie; ja wybieram możliwie najkrótszą oprawkę, jaką dopuszcza geometria zadania.
• Stabilne mocowanie detalu - cienkościenne elementy, długie korpusy i części o małej masie własnej wymagają szczególnie pewnego podparcia.
• Dobry materiałowo dobór geometrii - stal węglowa, nierdzewna czy stopowa zachowują się inaczej, więc nie ma jednego zestawu ustawień dla wszystkiego.
• Sprawny obieg chłodziwa - w procesach głębokich liczy się nie tylko ciśnienie, ale też czystość medium i stabilność przepływu.
• Orientacja i układ obrabiarki - w wielu przypadkach poziome wrzeciono ułatwia odprowadzanie wióra, choć nie zawsze będzie najlepsze dla konkretnego detalu.

Najbardziej praktyczna zasada jest prosta: jeśli detal, maszyna albo osprzęt są na granicy możliwości, to właśnie ten element zacznie psuć wynik pierwszy. W dobrze ustawionym procesie nie walczę z geometrią otworu, tylko ją prowadzę. To prowadzi do kolejnego, równie ważnego tematu, czyli błędów, które potrafią zniszczyć cały efekt mimo poprawnego narzędzia.

Najczęstsze błędy, które psują całą operację

• Za duży wysięg narzędzia - powoduje ugięcie, drgania i uciekanie otworu z osi.
• Za słabe chłodzenie - zwiększa temperaturę, przyspiesza zużycie krawędzi i pogarsza ewakuację wióra.
• Zbyt słaby otwór prowadzący - jeśli wejście nie jest stabilne, dalsza część procesu tylko powiela błąd.
• Brak kontroli bicia - nawet niewielka odchyłka na starcie potrafi przełożyć się na gorszą prostoliniowość i chropowatość.
• Przepisanie parametrów z innego materiału - to częsty skrót myślowy, który na nierdzewce albo stopie narzędziowym kończy się bardzo przeciętnie.
• Ignorowanie wióra - gdy wiór przestaje się łamać i transportować prawidłowo, problem nie znika sam.

Właśnie dlatego w tym procesie nie ufam „dobrym ustawieniom z internetu” bez sprawdzenia warunków rzeczywistej pracy. Materiał, długość otworu, typ chłodziwa i sztywność detalu tworzą razem zestaw, którego nie da się uprościć do jednego uniwersalnego wzoru. Z tego samego powodu dobór metody też musi być praktyczny, a nie teoretyczny.

Jak dobieram technologię do zadania w warsztacie

Jeżeli mam małą lub średnią średnicę i zależy mi na wysokiej jakości otworu, najczęściej wybieram wiercenie jednoostrzowe. Przy większych średnicach i większych seriach mocno zyskuje BTA, bo szybciej usuwa materiał i lepiej znosi produkcję powtarzalną. Gdy pracuję na bardziej klasycznej obrabiarce i chcę wejść w głębszy kanał bez budowy całej specjalistycznej linii, rozważam ejector jako kompromis.

• Mały otwór, wysoka precyzja - wybór pada zwykle na wiercenie jednoostrzowe.
• Duża średnica i seria produkcyjna - BTA daje najlepszy stosunek wydajności do jakości.
• Ograniczona baza maszynowa - ejector może uratować projekt, ale wymaga pilnowania chłodziwa i stabilności.
• Detal o małej sztywności - najpierw wzmacniam mocowanie, dopiero potem rozmawiam o parametrach.
• Wysoka prostoliniowość jako priorytet - wtedy nie idę na skróty z ustawieniem i kontrolą bicia.

Przed pierwszym detalem sprawdzam jeszcze filtrację i obieg chłodziwa, bo bez czystego medium nawet dobrze dobrane narzędzie zaczyna tracić stabilność. W praktyce najlepiej działa podejście, w którym traktuję ten proces jako układ zależności: narzędzie, maszyna, mocowanie, chłodzenie i wiór muszą pracować razem. Jeśli któryś element jest słaby, to właśnie tam najpierw pojawi się problem.
