Rysunek techniczny to nie ozdobny dodatek do projektu, tylko instrukcja wykonania części: pokazuje kształt, wymiary, tolerancje i wymagania, które muszą zrozumieć konstruktor, technolog i wykonawca. Najkrócej: co to jest rysunek techniczny? To znormalizowany język, dzięki któremu element da się wykonać bez zgadywania. W tym tekście pokazuję, z czego taki dokument się składa, jak czytać go pod obróbkę i narzędzia oraz gdzie najłatwiej o kosztowne pomyłki.
Najważniejsze rzeczy do zapamiętania od razu
- Rysunek porządkuje komunikację między projektowaniem a warsztatem, więc ogranicza domysły.
- Największe znaczenie mają wymiary, tolerancje, bazy odniesienia i wymagania powierzchni.
- W obróbce skrawaniem rysunek nie narzuca jednego narzędzia, ale wskazuje jaką jakość i geometrię trzeba osiągnąć.
- Im bardziej precyzyjny detal, tym większe znaczenie ma poprawne wymiarowanie i czytelne oznaczenia.
- Brak jednej adnotacji potrafi podnieść koszt, wydłużyć termin albo wymusić poprawkę całej partii.
Najprościej mówiąc, to język wykonania części
Ja patrzę na rysunek techniczny przede wszystkim jak na umowę między projektem a wykonaniem. Z jednej strony opisuje geometrię elementu, z drugiej daje warsztatowi jasne reguły: jaki ma być wymiar, jakie odchyłki są dopuszczalne, które powierzchnie są istotne i co trzeba zmierzyć po obróbce. W praktyce spotkasz go zarówno w mechanice, jak i w budownictwie, aranżacji wnętrz czy produkcji narzędzi.
W nowoczesnym CAD 3D model często powstaje szybciej niż dawniej, ale sam model nie zastępuje dokumentacji. Model pokazuje bryłę, natomiast rysunek porządkuje szczegóły, których nie wolno interpretować „na oko”. Właśnie dlatego wciąż opiera się on na normach z rodziny ISO 128 i ISO 129-1, które porządkują przedstawianie widoków, linii, wymiarów i tolerancji.
To ważne także z praktycznego powodu: ten sam detal można zaprojektować dobrze, ale źle opisać. I wtedy problem nie leży w pomyśle, tylko w komunikacji. Żeby zobaczyć, skąd biorą się takie nieporozumienia, trzeba rozebrać rysunek na podstawowe składniki.
Z czego składa się dobry rysunek
Dobry rysunek nie musi być przeładowany. Musi być za to kompletny w tych miejscach, które wpływają na wykonanie, kontrolę i montaż. Najważniejsze informacje powinny być podane tak, aby osoba na produkcji mogła je odczytać bez dodatkowych pytań.
| Element | Po co jest | Co się dzieje, gdy go brakuje |
|---|---|---|
| Widok i przekrój | Pokazują kształt, wnętrze i relacje między powierzchniami | Ukryte otwory, kanały i gniazda stają się nieczytelne |
| Wymiary nominalne | Określają docelowy rozmiar elementu | Wykonawca nie wie, do jakiej wartości ma dojść |
| Tolerancje i pasowania | Mówią, ile wolno odchylić się od wymiaru | Część może wyjść za ciasna, za luźna albo po prostu bezużyteczna |
| Bazy odniesienia | Ustalają punkt startowy pomiaru | Błędy zaczynają się kumulować w niewłaściwym miejscu |
| Chropowatość i stan powierzchni | Informują, jak gładka ma być powierzchnia po obróbce | Detal może wyglądać poprawnie, ale pracować zbyt ciężko albo zużywać się za szybko |
| Materiał i uwagi technologiczne | Podpowiadają, z czego i w jaki sposób wykonać część | Dobór narzędzi, parametrów skrawania i kolejności operacji staje się przypadkowy |
Warto też pamiętać o detalach mniej spektakularnych, ale bardzo praktycznych. Rodzaj linii, osie symetrii, oznaczenia niewidocznych krawędzi, skala czy tabliczka rysunkowa tworzą spójny system. Jeśli ten system działa, ktoś z produkcji widzi nie tylko „jak coś wygląda”, ale też jak ma to zostać wykonane i sprawdzone. A kiedy to jest jasne, można przejść do obróbki i doboru narzędzi.
Jak czytam go pod obróbkę i dobór narzędzi
W obróbce skrawaniem rysunek czytam inaczej niż przy ogólnym projekcie. Najpierw sprawdzam, które powierzchnie są funkcjonalne, potem patrzę na tolerancje, a dopiero potem myślę o kolejności operacji. Ten sam element można wykonać na kilka sposobów, ale rysunek zawęża wybór do takich metod, które dadzą właściwy efekt końcowy.
To ważna różnica: rysunek nie zawsze mówi wprost „użyj tego frezu” albo „weź to wiertło”. Zamiast tego określa wynik, który trzeba osiągnąć. Technolog lub operator dobiera więc narzędzie do procesu. Inne będą decyzje przy frezowaniu, inne przy toczeniu, inne przy wierceniu czy gwintowaniu.
| Oznaczenie na rysunku | Co oznacza dla wykonania | Na co zwraca uwagę warsztat |
|---|---|---|
| Ø10 H7 | Otwór o ciasnym, kontrolowanym pasowaniu | Samo wiercenie zwykle nie wystarczy; często potrzebne jest rozwiercanie albo wytaczanie |
| M8 | Gwint metryczny | Trzeba dobrać średnicę otworu pod gwint i właściwe narzędzie do nacięcia gwintu |
| Ra 1,6 | Dość gładka powierzchnia | Potrzebne są lepsze parametry skrawania, często też dodatkowe wykończenie |
| 0,5 x 45° | Faza na krawędzi | Trzeba sfazować krawędź tak, by nie kolidowała z montażem i nie była ostra |
| R2 | Promień zaokrąglenia | Narzędzie musi odtworzyć promień bez naruszenia sąsiedniej geometrii |
Z mojego doświadczenia największe różnice robią nie same wymiary, tylko ich znaczenie funkcjonalne. Otwór, przez który przechodzi śruba, może mieć zupełnie inne wymagania niż otwór bazowy dla elementu ustalającego. Podobnie powierzchnia, która tylko „wygląda dobrze” na modelu, w produkcji może wymagać zupełnie innego wykończenia niż płaszczyzna nośna. Im lepiej to wyczytasz, tym łatwiej dobrać narzędzie, czas obróbki i kolejność operacji.
Jedna praktyczna uwaga: im ciaśniejsza tolerancja i lepsza chropowatość, tym wyższy koszt procesu. Nie zawsze dużo wyższy, ale niemal zawsze odczuwalny. Dlatego dobry rysunek nie tylko mówi, co ma powstać, lecz także pokazuje, gdzie naprawdę warto inwestować w precyzję, a gdzie wystarczy prostsza obróbka.
Jakie odmiany dokumentacji spotyka się najczęściej
W rozmowach o technice słowo „rysunek” bywa używane szeroko, ale w praktyce dokument może pełnić różne funkcje. Inaczej wygląda zapis pojedynczej części, inaczej zestawienie całego zespołu, a jeszcze inaczej plan budowlany czy detal montażowy. Nie wszystkie odmiany są równie ważne dla obróbki, ale każda z nich porządkuje inny etap pracy.
| Rodzaj dokumentacji | Do czego służy | Kto korzysta najczęściej |
|---|---|---|
| Rysunek wykonawczy | Opisuje jedną część tak, by dało się ją wykonać | Toczenie, frezowanie, obróbka CNC, kontrola jakości |
| Rysunek złożeniowy | Pokazuje, jak części tworzą jeden zespół | Konstruktor, monter, serwis |
| Rysunek montażowy | Ułatwia zestawienie elementów na miejscu | Ekipa montażowa, wykonawca na budowie lub w zakładzie |

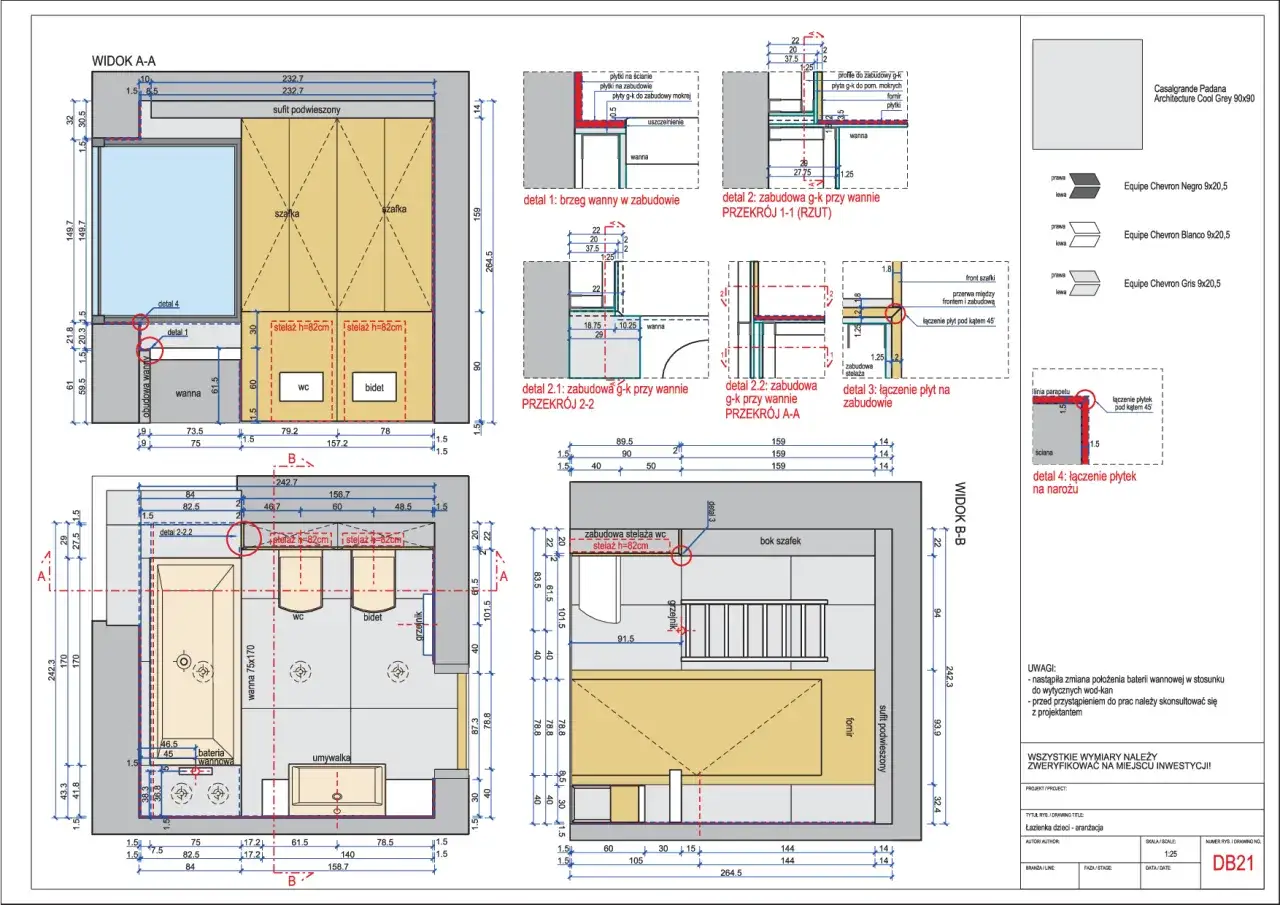

| Rysunek budowlany | Opisuje przestrzeń, przegrody, detale i relacje między elementami obiektu | Projektanci, wykonawcy, ekipy wykończeniowe |
W praktyce nazwy bywają różne, bo firmy mają własne przyzwyczajenia. Dla mnie najważniejsze jest jednak coś innego: czy dokument odpowiada na pytanie „co zrobić z tą częścią”, czy raczej „jak połączyć całość”. Jeśli nie wiadomo, do którego etapu on należy, łatwo pomylić rysunek wykonawczy z montażowym i w efekcie zamówić coś, czego nie da się sensownie wykonać w danej technologii. Z tego powodu klasyfikacja dokumentacji nie jest teorią, tylko praktycznym filtrem błędów.
Najczęstsze błędy, które psują wykonanie
Z mojego punktu widzenia większość problemów nie wynika z tego, że rysunek jest „za mało zaawansowany”. Częściej chodzi o to, że jest niedopowiedziany w kluczowych miejscach. Nawet prosty detal może stać się kłopotliwy, jeśli ktoś zostawił zbyt dużo miejsca na interpretację.
- Brak tolerancji przy wymiarze krytycznym - wykonawca nie wie, czy ma dążyć do precyzji montażowej, czy zwykłej zgodności wymiarowej.
- Wymiarowanie łańcuchowe bez potrzeby - błąd przenosi się z jednego odcinka na drugi i końcowy wymiar zaczyna „pływać”.
- Nieokreślony materiał - stal konstrukcyjna, nierdzewna i aluminium obrabia się inaczej, a to zmienia narzędzia i parametry.
- Pominięcie chropowatości - część może być zgodna wymiarowo, ale nie będzie działała prawidłowo po montażu lub w ruchu.
- Brak baz odniesienia - pomiar odbywa się od przypadkowych krawędzi zamiast od powierzchni, które naprawdę mają znaczenie.
- Przeładowanie rysunku informacjami - gdy wszystko jest opisane równie mocno, nic nie jest naprawdę czytelne.
Najdroższy jest zwykle nie sam błąd wymiarowy, tylko błąd, który wychodzi dopiero po wykonaniu kilku sztuk. Wtedy kosztuje już nie tylko poprawkę, ale też czas ustawienia maszyny, ponowną kontrolę i często dodatkową logistykę. Dlatego czytelność rysunku ma bezpośredni wpływ na koszt obróbki, a nie tylko na estetykę dokumentacji.
Jak przygotować dokument, żeby warsztat nie zgadywał
Gdy przygotowuję dokumentację pod wykonanie, staram się myśleć nie jak projektant od idei, ale jak osoba, która ma realnie wziąć detal do ręki. Taki sposób pracy szybko pokazuje, które informacje są obowiązkowe, a które tylko obciążają rysunek. Zasada jest prosta: rysunek ma prowadzić, a nie zmuszać do domyślania się.
- Wybierz powierzchnie funkcjonalne - wskaż te miejsca, które decydują o montażu, pasowaniu albo bezpieczeństwie pracy.
- Ustal bazy odniesienia - mierz od powierzchni, które rzeczywiście definiują położenie części, a nie od wygodnej, ale przypadkowej krawędzi.
- Zostaw tolerancje tam, gdzie są potrzebne - nie każdy wymiar musi być ciasny; zbyt wiele tolerancji podnosi koszt bez realnej korzyści.
- Dopisz materiał i stan półfabrykatu - inny punkt startowy ma odlew, inny płaskownik, a jeszcze inny detal po cięciu z profilu.
- Sprawdź wykonalność promieni, faz i gwintów - część geometrii wymaga standardowych narzędzi, inaczej rośnie ryzyko przeróbki.
- Ustal sposób wykończenia powierzchni - jeśli detal ma być po szlifowaniu, anodowaniu albo malowaniu, trzeba to uwzględnić wcześniej.
Przy bardziej wymagających elementach zawsze zadaję sobie jedno dodatkowe pytanie: czy ta część ma być po prostu wykonana, czy ma jeszcze potem dobrze pracować w montażu, w serwisie i po czasie. To robi dużą różnicę, zwłaszcza gdy w grę wchodzą precyzyjne otwory, powierzchnie współpracujące i detale obrabiane pod konkretne narzędzia. Jeśli to dopracujesz, dokumentacja zaczyna działać jak narzędzie, a nie tylko jak plik do przekazania dalej.
Czego dopilnować przed oddaniem projektu do produkcji
Jeśli mam zostawić jedną praktyczną zasadę, to taką: dobra dokumentacja ogranicza liczbę pytań na produkcji. Nie chodzi o to, by opisać wszystko do przesady, tylko by wyraźnie zaznaczyć to, co wpływa na wykonanie, kontrolę i montaż. Wtedy warsztat nie traci czasu na interpretację, a projekt nie wraca z poprawkami.
- Sprawdź, które wymiary są krytyczne i czy mają przypisaną tolerancję.
- Upewnij się, że bazy odniesienia są logiczne z punktu widzenia obróbki.
- Zastanów się, czy wymagania powierzchniowe są realne dla danej technologii.
- Porównaj opis z rzeczywistą kolejnością operacji, zanim rysunek trafi do wykonania.
W budownictwie, obróbce i aranżacji wnętrz zasada jest podobna: im lepiej opiszesz element na starcie, tym mniej improwizacji pojawi się później. Dla mnie właśnie na tym polega wartość rysunku technicznego - nie na samym zebraniu wymiarów, ale na tym, że potrafi przełożyć projekt na bezpieczne, powtarzalne i wykonalne działanie.
