Liczenie ogniw łańcucha - rower i maszyna. Zrób to raz, a dobrze!

Przy montażu łańcucha najłatwiej zepsuć cały napęd jednym błędem w długości. W tym artykule pokazuję, jak liczyć ogniwa w łańcuchu rowerowym i napędowym, kiedy wystarczy prosta metoda, a kiedy trzeba uwzględnić typ łącznika, geometrię układu i zapas na pracę przerzutki albo maszyny. To praktyczny przewodnik dla osób, które chcą zrobić to raz, a dobrze.

Najpierw rozróżnij, co właściwie liczysz

To ważniejsze, niż wygląda. W praktyce „ogniwo” może znaczyć coś trochę innego w łańcuchu rowerowym i w przemysłowym łańcuchu rolkowym, dlatego nie da się stosować jednej uniwersalnej metody do wszystkiego. Ja zawsze zaczynam od odpowiedzi na jedno pytanie: czy chodzi o napęd roweru, czy o łańcuch w maszynie lub urządzeniu technicznym?

W rowerze najczęściej chodzi o montaż i skrócenie łańcucha tak, żeby napęd pracował płynnie w całym zakresie przełożeń. W łańcuchu napędowym maszyny ważniejsza bywa sama geometria i precyzyjne przeliczenie długości. Gdy to rozdzielę, łatwiej przejść do samej procedury montażu, bo wtedy wiadomo, czego tak naprawdę szukamy.

Jak policzyć ogniwa w łańcuchu rowerowym krok po kroku

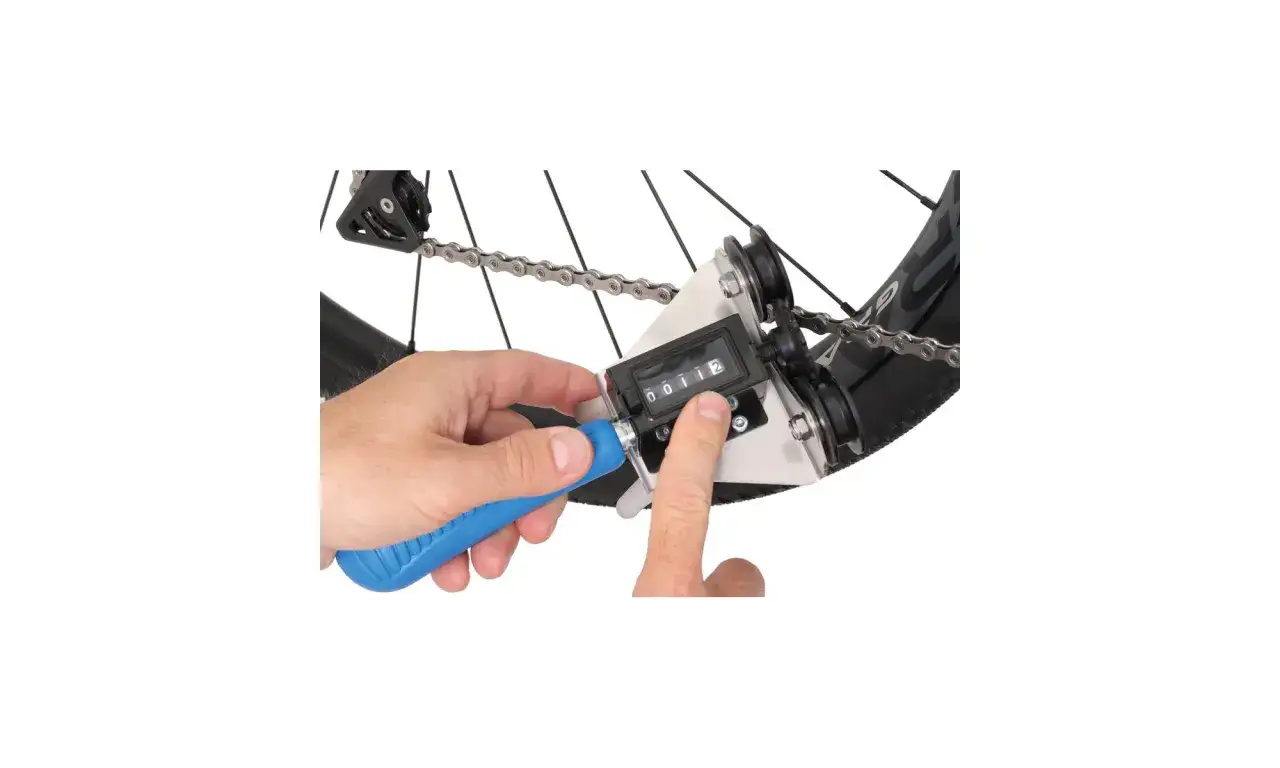

W rowerze najpewniejsza metoda zaczyna się od ustawienia łańcucha na największej tarczy mechanizmu korbowego i największej zębatce kasety. Tak właśnie opisują to producenci napędów, bo to daje punkt odniesienia dla realnej pracy układu, a nie tylko teoretycznej długości na stole warsztatowym. Ja traktuję to jako punkt wyjścia, a nie skrót do „na oko będzie dobrze”.

1. Załóż łańcuch na największą tarczę z przodu i największą zębatkę z tyłu.
2. Połącz oba końce za kasetą tak, aby zobaczyć, gdzie łańcuch się nakłada.
3. Znajdź pozycję zerową, czyli miejsce, w którym końce łańcucha nachodzą na siebie.
4. Dodaj zapas zależny od typu roweru i rodzaju łącznika.
5. Sprawdź, czy po spięciu łańcuch nie jest zbyt napięty w największym przełożeniu i czy nie ma nadmiernego luzu w najmniejszym.

Najpraktyczniej wygląda to tak:

Różnica między hardtailem a fullem wynika z pracy tylnego zawieszenia. W rowerze z pełnym zawieszeniem łańcuch zmienia efektywną długość w trakcie ugięcia, więc zostawia się większy margines. Ważny jest też detal, który wiele osób pomija: jeśli pozycja zerowa kończy się tym samym typem ogniwa po obu stronach, wynik może przesunąć się o jedno ogniwo. Właśnie dlatego nie skracam łańcucha według starego egzemplarza, jeśli nie mam pewności, że jego długość była wcześniej poprawna. Ta metoda dobrze działa w rowerze, ale w łańcuchach napędowych maszyn punkt ciężkości przesuwa się na skok i długość roboczą.

Jak liczyć ogniwa w łańcuchu napędowym maszyny

W łańcuchach rolkowych używanych w napędach technicznych liczenie jest bardziej geometryczne niż „rowerowe”. Najpierw trzeba znać skok łańcucha, czyli odległość między kolejnymi sworzniami, a potem policzyć liczbę ogniw, bo to z tych dwóch wartości wynika całkowita długość. W uproszczeniu: L = p × X, gdzie p to skok, a X to liczba ogniw.

Przykład jest prosty: jeśli łańcuch ma skok 12,7 mm i 80 ogniw, jego długość wynosi 1016 mm. Taki zapis jest o wiele pewniejszy niż liczenie wyłącznie „na palcach”, zwłaszcza gdy łańcuch pracuje pod obciążeniem albo w układzie z kilkoma wałami. Przy pomiarze warto pamiętać o trzech rzeczach:

• łańcuch powinien być czysty i możliwie stabilny pomiarowo,
• open chain mierzy się pod standardowym obciążeniem, a zamknięty obwód z odpowiednią siłą pomiarową,
• w praktyce wynik często zaokrągla się do najbliższej sensownej liczby, zwykle parzystej, bo to ułatwia montaż.

Jeśli w układzie wychodzi liczba nieparzysta, a konstrukcja przewiduje pracę na parami zestawionych ogniwach, zwykle lepiej zmienić rozwiązanie montażowe niż wymuszać przypadkowy kompromis. W prostych układach wystarczy wzór, ale przy bardziej złożonych prowadzeniach łańcucha wygodniej działa rysunek lub sprawdzony schemat montażowy. Z tego właśnie powodu sama matematyka jeszcze nie wystarcza, bo najwięcej błędów pojawia się przy skracaniu i dopasowaniu łańcucha do układu.

Najczęstsze błędy przy liczeniu i skracaniu

W praktyce widzę kilka powtarzalnych pomyłek. Każda z nich wydaje się drobna, ale po złożeniu napędu szybko wychodzi na jaw.

• Liczenie po zużytym łańcuchu. Jeśli stary łańcuch był rozciągnięty albo już pracował z błędem, nie jest dobrym wzorcem do odtwarzania długości.
• Pomijanie największego przełożenia. Łańcuch może wyglądać poprawnie na małych zębatkach, a mimo to być za krótki w układzie „duże-duże”.
• Brak uwzględnienia typu łącznika. Spinka i sworzeń nie dają identycznego efektu przy skracaniu, więc trzeba trzymać się odpowiedniej metody.
• Skracanie w złym miejscu. Łańcuch nie zawsze można przeciąć tam, gdzie jest to wygodne; ważne, by końcówki pasowały do siebie po montażu.
• Ignorowanie pracy zawieszenia. W full suspension liczenie bez uwzględnienia ugięcia tylnego trójkąta kończy się zwykle zbyt małym zapasem.
• Montaż na brudnym lub źle ułożonym łańcuchu. Błędny przebieg przez przerzutkę potrafi zafałszować ocenę długości bardziej, niż wielu osobom się wydaje.

Ja zawsze sprawdzam jeszcze jedną rzecz: czy po zapięciu łańcuch nie pracuje pod skrajnym napięciem, gdy rower stoi na największej tarczy i największej zębatce. To prosty test, ale bardzo skuteczny. I właśnie dlatego czasem trzeba patrzeć nie tylko na liczbę ogniw, ale na cały napęd jako układ.

Kiedy sama liczba ogniw nie wystarcza

Sama liczba ogniw nie rozwiązuje wszystkiego, bo łańcuch pracuje w konkretnym układzie, a nie w próżni. Jeśli napęd ma duży zakres przełożeń, tylne zawieszenie zmienia pozycję osi, a napinacz lub przerzutka mają ograniczoną pojemność, ta sama liczba ogniw może działać dobrze w jednym rowerze i źle w drugim. To właśnie dlatego nie lubię podejścia „zawsze dodaj tyle samo”.

Skok zawieszenia zmienia potrzebną długość

W rowerach z pełnym zawieszeniem łańcuch musi mieć zapas na największe ugięcie tylnego koła. Jeśli tego nie uwzględnisz, napęd będzie pracował z nadmiernym napięciem, a to obciąża zarówno łańcuch, jak i przerzutkę. Im większy skok zawieszenia, tym ważniejsze staje się liczenie w realnym położeniu, a nie na płasko.

Zużyty napęd nie jest dobrym wzorcem

Łańcuch to tylko jeden element układu. Gdy kaseta i zębatki są mocno wyrobione, nowy łańcuch może mieć poprawną długość, a mimo to pracować nieprzyjemnie lub przeskakiwać. Dlatego przy montażu zawsze rozdzielam dwie rzeczy: długość łańcucha i stan całego napędu. To nie jest to samo.

Przeczytaj również: Jak zamontować przewijak na łóżeczko, aby zapewnić bezpieczeństwo dziecku

Długość nie zastępuje kompatybilności

Nawet idealnie policzony łańcuch nie będzie działał dobrze, jeśli nie zgadza się z resztą napędu: liczbą rzędów, typem spinki, stanem przerzutki czy zakresem kasety. W napędach maszyn sytuacja wygląda podobnie, bo długość trzeba jeszcze zestawić z tolerancją i warunkami pracy. Po takim sprawdzeniu zostaje już tylko ostatni, praktyczny przegląd przed spięciem łańcucha.

Co jeszcze sprawdzam przed ostatecznym spięciem łańcucha

Zanim zamknę temat, robię krótki test kontrolny. To oszczędza czas, bo łatwiej poprawić jedną rzecz przed jazdą albo uruchomieniem maszyny niż wracać do demontażu po pierwszym obciążeniu.

• Sprawdzam, czy łańcuch idzie prawidłowo przez przerzutkę lub prowadnice.
• Patrzę, czy łącznik jest dobrany do konkretnego modelu łańcucha.
• Ocenam napięcie w największym przełożeniu i luz w najmniejszym.
• W rowerze z pełnym zawieszeniem testuję układ także przy maksymalnym ugięciu.
• Po pierwszej jeździe albo pierwszym uruchomieniu sprawdzam ponownie, czy nic się nie rozluźniło.

Jeśli mam zapamiętać tylko jedną zasadę, to tę: licz łańcuch w układzie, w którym naprawdę będzie pracował, a nie tylko według tego, jak wygląda na stole. To właśnie daje poprawny montaż, mniejsze ryzyko błędu i spokojniejszą pracę całego napędu.
