Podłączenie silnika 3 fazowego do sieci 4 żyłowej wymaga przede wszystkim rozdzielenia dwóch spraw: toru mocy i ochrony obudowy. W praktyce taki napęd zwykle pracuje na trzech fazach, a przewód neutralny nie zasila uzwojeń; ważniejszy jest przewód ochronny i poprawny układ zacisków w puszce. Poniżej pokazuję, jak odczytać tabliczkę znamionową, kiedy wybrać gwiazdę lub trójkąt oraz jak uniknąć błędów, które najczęściej kończą się wybiciem zabezpieczeń albo przegrzaniem silnika.
Najważniejsze rzeczy do sprawdzenia przed pierwszym uruchomieniem
- Silnik trójfazowy zwykle potrzebuje tylko L1, L2, L3 i PE, a nie przewodu neutralnego.
- O połączeniu uzwojeń decyduje tabliczka znamionowa, nie sam schemat znaleziony w internecie.
- Przy sieci 400 V silnik 230/400 V najczęściej łączy się w gwiazdę, a 400/690 V w trójkąt.
- Przewód ochronny PE musi być podłączony pewnie, a N nie wolno traktować jako zamiennika PE.
- Zabezpieczenia dobiera się do prądu znamionowego silnika, nie tylko do jego mocy.
- Po uruchomieniu trzeba sprawdzić kierunek obrotów, grzanie zacisków i równomierność pracy.
Najpierw ustal, co oznacza czterożyłowe zasilanie
Najczęstszy błąd zaczyna się od założenia, że skoro są cztery żyły, to jedna z nich musi być neutralna i „jakoś” da się ją wykorzystać przy silniku. Tak nie działa typowy napęd trójfazowy. W torze mocy silnik potrzebuje trzech faz, a czwarta żyła w poprawnie wykonanej instalacji silnikowej powinna pełnić funkcję ochronną albo służyć wyłącznie do obwodów sterowania, nie do zasilania uzwojeń.
Jeżeli w obwodzie masz L1, L2, L3 i PE, to jesteś w logicznym punkcie wyjścia. Jeżeli masz L1, L2, L3 i N, ale nie masz osobnego PE, to dla samego silnika instalacja jest niekompletna. Ja w takim przypadku nie szukam skrótu w puszce silnika, tylko wracam do ochrony przeciwporażeniowej i sprawdzam, czy instalacja w ogóle nadaje się do takiego odbiornika.
| Układ przewodów | Czy nadaje się do silnika | Co to oznacza w praktyce |
|---|---|---|
| L1, L2, L3, PE | Tak | To typowy układ dla samego napędu; neutralny nie jest potrzebny w torze mocy. |
| L1, L2, L3, N | Nie bez dodatkowej ochrony | Brakuje przewodu ochronnego dla obudowy silnika, więc sam N nie rozwiązuje problemu. |
| L1, L2, L3, PEN | Tylko po prawidłowej ocenie instalacji | To stary układ, który wymaga ostrożności i poprawnego rozdziału funkcji ochronnej. |
W praktyce budowlanej i warsztatowej widzę tu jedno źródło pomyłek: ktoś zakłada, że „czwarta żyła” ma być po prostu wpięta gdziekolwiek. To niebezpieczne uproszczenie. Kiedy ten punkt jest jasny, można przejść do tego, co naprawdę decyduje o sukcesie montażu, czyli do tabliczki znamionowej i układu uzwojeń.
Tabliczka znamionowa decyduje o gwieździe i trójkącie
W silniku trójfazowym nie podłącza się przewodów „na oko”. Ja zawsze zaczynam od tabliczki znamionowej, bo to ona mówi, jakie napięcie przypada na jedno uzwojenie i czy silnik ma pracować w gwieździe, czy w trójkącie. Przy sieci 400 V to rozróżnienie jest kluczowe, bo błędny wybór potrafi od razu przeciążyć uzwojenia albo sprawić, że silnik będzie pracował słabo i gorąco.
| Oznaczenie na tabliczce | Typowe połączenie przy 400 V | Co oznacza dla montażu |
|---|---|---|
| 230/400 V | Gwiazda (Y) | Każde uzwojenie dostaje około 230 V, bo 400 V / 1,732 daje właśnie taki poziom. |
| 400/690 V | Trójkąt (Δ) | Silnik jest przystosowany do pracy na wyższym napięciu międzyfazowym na uzwojeniu. |
| Jedna wartość napięcia lub nietypowe oznaczenie | Zgodnie ze schematem producenta | Tu nie zgaduje się po kolorach przewodów, tylko sprawdza dokładny rysunek w puszce. |
Gwiazda oznacza połączenie końców uzwojeń w jeden wspólny punkt. Trójkąt zamyka uzwojenia w pętlę, dzięki czemu każde z nich pracuje w innym układzie napięciowym. To nie jest detal dla elektryków od teorii, tylko praktyczna różnica między silnikiem pracującym poprawnie a silnikiem, który grzeje się od pierwszych minut.
Warto też pamiętać o jednej rzeczy, którą wielu pomija: silnik trójfazowy nie potrzebuje neutralnego nawet wtedy, gdy pracuje w gwieździe. Neutralny bywa potrzebny w obwodzie sterowania, na przykład dla lampki sygnalizacyjnej albo cewki na 230 V, ale nie do zasilania samego stojana. Kiedy to już jest jasne, można przejść do samego montażu.
Jak wykonać podłączenie krok po kroku
W montażu najważniejsza jest kolejność. Nie zaczynam od wkładania przewodów do zacisków, tylko od sprawdzenia, czy silnik i instalacja naprawdę do siebie pasują. To oszczędza czas i ogranicza ryzyko, że po wszystkim trzeba będzie rozbierać puszkę jeszcze raz.
- Odłącz zasilanie i potwierdź brak napięcia. Nie opieraj się wyłącznie na pozycji wyłącznika. Sprawdzenie miernikiem to obowiązkowy krok, nie formalność.

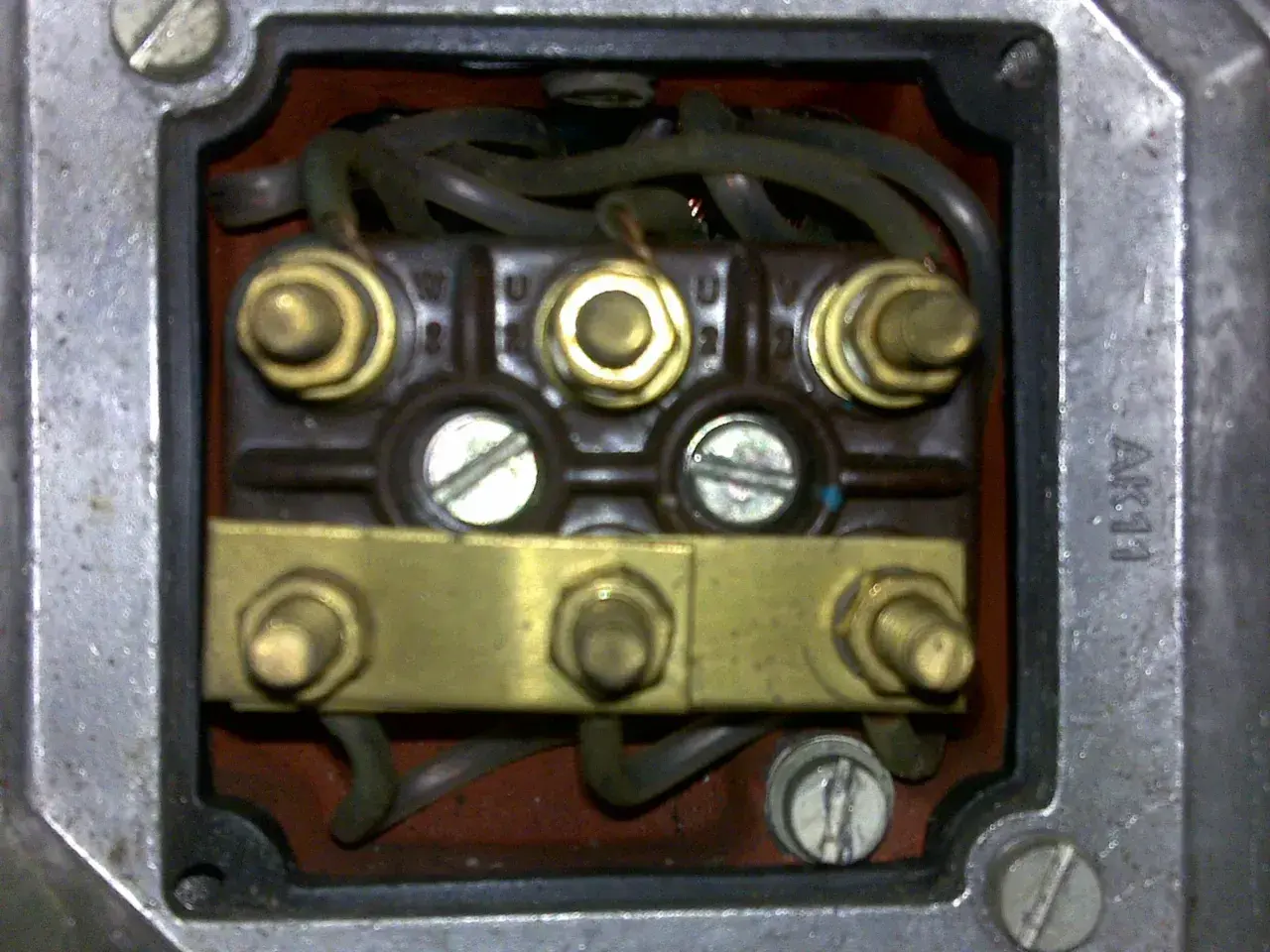

- Otwórz puszkę zaciskową i porównaj schemat z tabliczką. Szukaj oznaczeń U1, V1, W1, U2, V2, W2 albo rysunku mostków. Kolory przewodów mogą się różnić między instalacjami.
- Ustaw mostki zgodnie z wymaganym układem. Dla gwiazdy i trójkąta mostkuje się inaczej, a pomyłka w tym miejscu zwykle kończy się złym prądem i przegrzewaniem.
- Podłącz trzy fazy do toru mocy. L1, L2 i L3 prowadzi się do zacisków silnika zgodnie ze schematem producenta i aparatury sterującej.
- Podłącz przewód ochronny do obudowy. PE przykręca się do zacisku ochronnego i nie prowadzi przez żaden styk roboczy. Neutralny, jeśli w ogóle występuje w instalacji, nie zastępuje tego połączenia.
- Wykonaj próbę na biegu jałowym. Sprawdź kierunek obrotów, wibracje, hałas i to, czy przewody oraz zaciski nie grzeją się po kilku minutach pracy.
Jeśli kierunek obrotów jest zły, wystarczy zamienić dowolne dwie fazy. To standardowa metoda i nie rusza się przy tym ani PE, ani neutralnego. Dodatkowe przewody od hamulca, termika PTC albo czujnika temperatury prowadzę osobno, bo nie należą do toru mocy silnika. Następny krok to dobór zabezpieczeń, bez którego nawet dobrze złożony napęd będzie działał niepewnie.
Jak dobrać zabezpieczenia i osprzęt
Tu najłatwiej popełnić kosztowny błąd. Silnik może być podłączony poprawnie mechanicznie, ale jeśli zabezpieczenia są źle dobrane, układ będzie wybijał przy rozruchu albo przeciwnie, nie zareaguje na przeciążenie. Ja dobieram osprzęt od prądu znamionowego z tabliczki, a dopiero potem patrzę na moc i długość linii.
| Element | Po co jest | Na co patrzeć przy doborze |
|---|---|---|
| Wyłącznik silnikowy lub przekaźnik przeciążeniowy | Chroni uzwojenia przed przeciążeniem i skutkami zaniku fazy | Zakres nastawy ma obejmować prąd znamionowy silnika, bez zgadywania na podstawie samej mocy. |
| Zabezpieczenie zwarciowe | Odcina obwód przy zwarciu | Musi współpracować z rozruchem i nie może wyzwalać się od każdego krótkiego impulsu prądu. |
| Stycznik trójpolowy | Załącza i odłącza tor mocy | Liczy się kategoria pracy, najczęściej AC-3, oraz prąd odpowiedni do silnika. |
| Przewód zasilający | Przenosi prąd bez dużego spadku napięcia | Trzeba uwzględnić długość trasy, sposób ułożenia i temperaturę otoczenia. |
| Przewód ochronny PE | Zapewnia ochronę obudowy | Połączenie ma być trwałe, czyste i dokręcone z odpowiednim momentem. |
| Obwód sterowania | Umożliwia start, stop i ewentualne blokady | Tu czasem potrzebny jest neutralny, ale tylko dla sterowania, nie dla uzwojeń silnika. |
Skala prądów też mówi dużo o tym, jak ostrożnie trzeba podejść do montażu. Dla orientacji: silnik 1,5 kW przy 415 V może mieć prąd rzędu 3,47 A, 2,2 kW około 4,8 A lub w innym wykonaniu 6,1 A, 5,5 kW około 11,1 A, a 18,5 kW około 32,4 A. To pokazuje, że dwa silniki tej samej mocy nie zawsze zachowują się identycznie, więc aparat dobiera się do konkretnej tabliczki, nie do „wzoru z internetu”.
W krótkich odcinkach warsztatowych jako punkt wyjścia często spotyka się przekroje 1,5 mm² do ok. 4 A, 2,5 mm² do ok. 10 A, 4 mm² do ok. 16 A i 6 mm² powyżej tego zakresu, ale finalny dobór zależy od długości obwodu i sposobu prowadzenia kabla. Jeśli silnik ma startować ciężej, można rozważyć rozruch gwiazda-trójkąt, pamiętając, że prąd rozruchowy w gwieździe spada do około jednej trzeciej, ale spada też moment. To działa tylko wtedy, gdy sam silnik i maszyna są do tego przygotowane. Po doborze osprzętu zostaje już tylko wyłapanie błędów, które najczęściej psują cały montaż.
Najczęstsze błędy, które kończą się awarią
W mojej praktyce powtarzają się w kółko te same potknięcia. Najgorsze jest to, że część z nich nie daje od razu spektakularnej awarii, tylko „ciche” grzanie, spadek momentu albo losowe wyzwalanie zabezpieczeń. To jest właśnie moment, w którym napęd wydaje się działać, ale w rzeczywistości już pracuje źle.
- Mylenie N z PE. Neutralny nie jest przewodem ochronnym i nie wolno go stosować jako zamiennika uziemienia obudowy.
- Złe mostkowanie w puszce zaciskowej. Jedna pomyłka w układzie gwiazda/trójkąt potrafi podnieść prąd i temperaturę uzwojeń.
- Podłączenie silnika 230/400 V w trójkąt na 400 V. To jeden z najszybszych sposobów na przegrzewanie i uszkodzenie izolacji.
- Brak kontroli kierunku obrotów. Zamiana dwóch faz odwraca kierunek, co może uszkodzić pompę, wentylator albo przekładnię.
- Nieustawiony przekaźnik przeciążeniowy. Aparat „na oko” nie chroni silnika; powinien być ustawiony pod konkretny prąd znamionowy.
- Luźne zaciski i brak odciążenia kabla. Taki detal często kończy się grzaniem połączenia szybciej niż samym silnikiem.
Do tego dochodzi jeszcze jedna pułapka: silnik trójfazowy po utracie jednej fazy potrafi nadal pracować przez chwilę, ale z dużo gorszymi warunkami chłodzenia i większym obciążeniem uzwojeń. Dlatego nie wystarcza samo „ruszył i działa”. Zostaje jeszcze krótka kontrola po uruchomieniu, która często ratuje montaż zanim zacznie się prawdziwa eksploatacja.
Co sprawdzić po pierwszym starcie, zanim zostawisz napęd bez nadzoru
Po pierwszym uruchomieniu nie zamykam tematu od razu. Daję napędowi chwilę pracy bez obciążenia i sprawdzam, czy wszystko zachowuje się równomiernie. Jeśli po kilku minutach coś zaczyna wyraźnie grzać się przy zaciskach, słychać nietypowy szum albo widać mocne drgania, zatrzymuję układ i wracam do połączeń.
- Sprawdź, czy kierunek obrotów odpowiada pracy maszyny.
- Dotknij ostrożnie obudowy i rejonu puszki zaciskowej, żeby wyczuć nienaturalne grzanie.
- Posłuchaj, czy nie pojawia się buczenie, metaliczne tarcie albo nierówna praca łożysk.
- Oceń, czy przewody nie są napięte mechanicznie i czy dławnica trzyma kabel stabilnie.
- Jeśli obwód ma dodatkowe sterowanie, upewnij się, że neutralny trafia wyłącznie tam, gdzie przewidział to producent.
- Przy układzie z rozruchem gwiazda-trójkąt sprawdź, czy przełączenie odbywa się płynnie i bez gwałtownego spadku obrotów.
Jeżeli masz tylko cztery żyły i nie masz pewności, czy jedna z nich jest PE, a nie N albo PEN, traktuję to jako sygnał do zatrzymania montażu. Przy takim napędzie drobny błąd w ochronie lub mostkach jest dużo droższy niż jednorazowa konsultacja z elektrykiem z uprawnieniami.
