Gdy w kanale spalinowym albo wentylacyjnym pojawia się duży ruch termiczny, kompensator tkaninowy pozwala przejąć naprężenia zanim przejdą na cały układ. W tym tekście pokazuję, z czego się składa, jak go dobrać do temperatury, ciśnienia i drgań oraz kiedy lepiej wybrać metalowe albo gumowe rozwiązanie. To ważne zwłaszcza tam, gdzie kanał pracuje w trudnych warunkach i nie ma miejsca na przypadkowy dobór.
Najważniejsze rzeczy, które trzeba wiedzieć przed wyborem elastycznego łącznika
- Najczęściej pracuje w kanałach spalin, gorącego powietrza, odpylania i wentylacji przemysłowej.
- Standardowe konstrukcje są projektowane około 200°C, a specjalne warianty z izolacją sięgają wyżej.
- Kluczowe są temperatura, ciśnienie, ruchy, medium i geometria połączenia.
- Wersja z linerem i warstwą chemoodporną ma sens tam, gdzie medium jest pyłowe albo agresywne.
- Montaż i magazynowanie wpływają na trwałość tak samo mocno jak sam materiał.
Czym jest i jak pracuje elastyczne złącze w kanale
To po prostu elastyczny most między odcinkami kanału albo urządzeniem a dalszą częścią instalacji. Jego zadanie jest bardzo konkretne: przejąć rozszerzalność cieplną, drgania i niewspółosiowość, zanim obciążą spawy, podpory i kołnierze.
Najczęściej spotykam go w kanałach spalin, gorącego powietrza, odpylania, suszarniach, instalacjach lakierniczych oraz układach energetycznych. W takich miejscach sztywne połączenie szybko zaczyna pracować przeciwko całej instalacji, a elastyczne złącze po prostu odcina ten problem od reszty układu.
Trzeba jednak pamiętać o granicach zastosowania. W klasycznej hydraulice cieczowej, zwłaszcza przy wyższym ciśnieniu, to zwykle nie jest pierwszy wybór; tam częściej wygrywa wąż gumowy albo kompensator metalowy. Jeśli więc ktoś oczekuje od tego elementu pracy jak od uniwersalnego łącznika do wszystkiego, rozczarowanie przychodzi szybko.
Im lepiej rozumie się obciążenia, tym łatwiej dobrać konstrukcję, która nie będzie tylko „pasować”, ale rzeczywiście wytrzyma warunki pracy. Z tego miejsca przechodzę do budowy, bo to ona tłumaczy większość późniejszych decyzji projektowych.

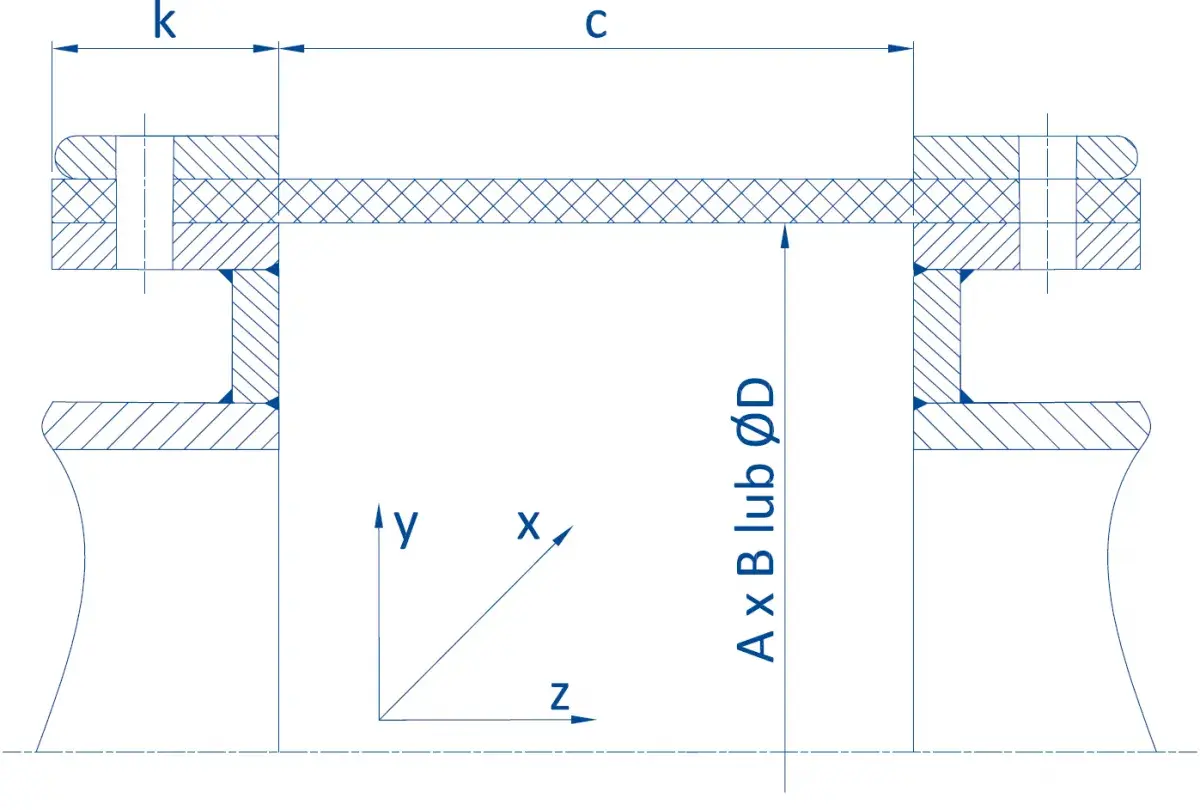

Z czego składa się kompensator tkaninowy
W praktyce taki element jest złożony z kilku warstw, a każda ma inne zadanie. Jedna trzyma szczelność, druga przenosi obciążenia, trzecia chroni przed temperaturą albo chemikaliami. W dobrych rozwiązaniach nie ma jednego „magicznego” materiału, tylko zestaw warstw dobranych do medium i temperatury.
Warstwy, które przenoszą temperaturę i ruch
Najczęściej spotyka się tkaniny poliestrowe, aramidowe, z włókna szklanego albo ceramicznego. Poliester wystarcza w lżejszych warunkach, aramid daje lepszą odporność mechaniczną, a szkło i ceramika wchodzą tam, gdzie temperatura i agresja medium rosną. W nowych konstrukcjach standardem jest też podejście bezazbestowe, co dziś jest po prostu oczywistością, a nie przewagą marketingową.
Przegroda przepływowa i ochrona przed ścieraniem
W kanałach z pyłem albo popiołem ważny jest flow liner, czyli przegroda prowadząca strumień i osłaniająca miękki element przed erozją. Bez niej ścieranie potrafi skrócić żywotność szybciej niż sama temperatura. Ja traktuję tę część jako niedoceniany detal: nie widać jej na pierwszy rzut oka, ale to ona decyduje, czy przepływ będzie „głaskał” łącznik, czy go stopniowo wycinał.
Przeczytaj również: Ile kosztuje hydraulika w domu? Sprawdź, co wpływa na ceny usług
Połączenie z kanałem i uszczelnienie
Warstwy gazoszczelne bywają klejone, zgrzewane albo wulkanizowane, a całość jest osadzana na ramie, kołnierzu lub pasach mocujących. W wersjach bardziej wymagających pojawia się wzmocnienie nicią aramidową lub drutem chromoniklowym. Przy większych średnicach i wyższych temperaturach liczy się już nie tylko materiał, ale też sposób zamocowania i zachowanie tolerancji montażowych.
To właśnie konstrukcja decyduje, czy łącznik przeżyje kilka sezonów, czy zacznie przeciekać po pierwszych cyklach pracy.
Jak dobrać go do temperatury, ciśnienia i ruchów instalacji
Ja przy doborze zaczynam od pięciu rzeczy: temperatury, ciśnienia, ruchów, medium i geometrii kanału. Bez tego producent może tylko zgadywać, a przy takim elemencie zgadywanie kończy się zbyt często poprawką na budowie.
| Parametr | Co trzeba podać | Dlaczego to zmienia konstrukcję |
|---|---|---|
| Temperatura | Temperatura pracy, projektowa, otoczenia, punkt rosy i skoki chwilowe | Decyduje o liczbie warstw, rodzaju tkanin i potrzebie izolacji |
| Ciśnienie | Ciśnienie dodatnie lub ujemne, pulsację i ewentualne uderzenia ciśnienia | Wraz ze wzrostem temperatury dopuszczalne ciśnienie spada |
| Ruchy | Osiowe, boczne, skrętne i kątowe, a także to, czy działają osobno czy jednocześnie | Od tego zależy długość aktywna i sposób prowadzenia połączenia |
| Medium | Powietrze, spaliny, pył, gaz suchy, gaz wilgotny, skład chemiczny | To determinuje odporność chemiczną i odporność na ścieranie |
| Geometria | Przekrój okrągły, prostokątny, przejściowy oraz zakres DN | Wpływa na sposób wykonania i dopasowanie do kanału |
| Zabezpieczenia | Izolacja, liner, osłona przed erozją, warunki montażowe | Chronią element przed przegrzaniem, kondensacją i ścieraniem |
W praktyce standardowe konstrukcje pracują około 200°C, a układy specjalne z izolacją dochodzą do 400°C, a nawet 800°C. Zakres ciśnienia jest zwykle niski: typowo od -100 do +300 mbar, a w mocniejszych wersjach do około +400 mbar. To ważne, bo wraz ze wzrostem temperatury dopuszczalne ciśnienie spada, więc nie ma sensu kupować „na zapas” tylko według jednego parametru.
Drugie kryterium, które często bywa niedoszacowane, to charakter ruchu. Przemieszczenia mogą działać osobno albo jednocześnie: osiowo, bocznie, skrętnie i kątowo. Jeśli kilka z nich występuje naraz, trzeba to podać wprost, bo od tej informacji zależy nie tylko długość aktywna, ale też sposób prowadzenia i liczba punktów kompensacji.
Warto też pamiętać o skali wykonania. Z dostępnych katalogów wynika, że takie rozwiązania spotyka się od DN 25 do DN 1500, więc technicznie zakres jest szeroki. Sama szerokość oferty nie oznacza jednak, że każdy wariant nada się do każdej instalacji. Tu liczy się dopasowanie do realnego obciążenia, a nie sama średnica wpisana w dokumentację.
Gdy parametry są policzone, pozostaje montaż i logistyka, a to w praktyce potrafi zepsuć nawet dobry projekt.
Montaż i magazynowanie bez kosztownych błędów
Przy magazynowaniu i montażu ten detal łatwo zniszczyć jeszcze zanim zacznie pracować. W magazynie potrzebuje suchego, chłodnego miejsca, najlepiej w oryginalnym opakowaniu, na palecie i z dala od chemikaliów, wilgoci oraz źródeł ciepła. Przy dłuższym składowaniu sensowny zakres to około 0-65°C; poza tym elastyczne warstwy starzeją się i sztywnieją szybciej.
- sprawdź kierunek przepływu i oznaczenia na elemencie;
- nie zdejmuj zabezpieczeń transportowych przed zamontowaniem w kanale;
- duże i ciężkie elementy podnoś bez wyginania i ciągnięcia po posadzce;
- chroń warstwy elastyczne przed deszczem, pyłem i zabrudzeniem olejowym;
- przy wymianie dopilnuj zgrania otworów, bo rozjechane połączenie zwiększa ryzyko nieszczelności;
- jeżeli system ma wyraźne wymagania szczelności, zaplanuj odpowiednie masy uszczelniające lub uszczelki już na etapie zamówienia.
W kanałach z dużą temperaturą pomaga też izolacja, bo stabilizuje gradient cieplny i ogranicza kondensację po rozruchu i zatrzymaniu systemu. To nie jest detal do „dopieszczenia” po montażu, tylko element wpływający na trwałość od pierwszego dnia. Z tego powodu przechodzę teraz do pytania, kiedy w ogóle lepiej wybrać inne rozwiązanie.
Kiedy lepszy będzie metal, guma albo inne rozwiązanie
Nie zawsze najlepszy będzie wariant z tkaniny. Jeśli instalacja pracuje na cieczy, ma wyższe ciśnienie albo wymaga bardzo dużej odporności na impulsowe obciążenia, ja patrzę najpierw na gumę lub metal. Najprościej widać to w zestawieniu.
| Rozwiązanie | Gdzie ma największy sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| Łącznik tkaninowy | Kanały spalin, gorącego powietrza, odpylanie, duże przemieszczenia przy niskim ciśnieniu | Niskie siły reakcji, dobra odporność na korozję, dobre tłumienie drgań | Niższe ciśnienia robocze, wrażliwość na ścieranie bez linera |
| Kompensator metalowy | Wyższa temperatura, większa sztywność układu, mniejsze przemieszczenia | Duża wytrzymałość mechaniczna, dobra praca w trudnych warunkach termicznych | Większe siły przenoszone na instalację, mniejsza elastyczność |
| Rozwiązanie gumowe | Instalacje cieczowe i część układów hydraulicznych o umiarkowanej temperaturze i ciśnieniu | Dobre tłumienie drgań, prosty montaż, szeroka dostępność | Ograniczenia temperaturowe i chemiczne, nie do gorących spalin |
W klasycznej hydraulice cieczowej właśnie tutaj najczęściej zapala mi się lampka ostrzegawcza. Jeśli medium jest agresywne, ale nadal gazowe, sam napis „tkaninowy” niczego nie rozstrzyga; liczą się konkretne powłoki, temperatura i odporność chemiczna. Jeśli medium jest cieczą pod większym ciśnieniem, zwykle lepiej od razu przejść do innego typu kompensacji, zamiast próbować dopasować element do pracy, do której nie został stworzony.
Jeśli decyzja zapadła, zostaje najważniejsza część: komplet danych do zapytania.
Jakie dane przygotować, żeby projekt poszedł bez poprawek
Najwięcej czasu oszczędza dobre zapytanie techniczne. Gdy dostawca dostaje komplet danych, nie musi interpretować intencji projektu, tylko dobiera konstrukcję pod realny układ.
- Skład medium, czyli czy to jest suchy gaz, wilgotny gaz, spaliny, pył czy mieszanina z agresywnymi składnikami.
- Temperatura pracy, temperatura projektowa, temperatura otoczenia, punkt rosy i ewentualne skoki chwilowe.
- Ciśnienie robocze, podciśnienie, pulsacja oraz możliwe krótkie wzrosty ciśnienia.
- Zakresy przemieszczeń i informacja, czy ruchy są niezależne, czy występują jednocześnie.
- Geometria kanału, czyli przekrój okrągły, prostokątny albo przejściowy, plus dostępne miejsce montażowe.
- Wymagania dodatkowe: izolacja, liner przeciw erozji, odporność chemiczna, szczelność i warunki serwisowe.
Jeśli te informacje są kompletne, wykonawca nie zgaduje przy doborze, tylko projektuje detal pod realną pracę kanału. W praktyce to właśnie takie uporządkowanie danych najczęściej decyduje o trwałości całego układu.
