Naziemny punkt poboru wody przeciwpożarowej wydaje się prosty, ale w praktyce decyduje o tym, czy straż pożarna dostanie wodę szybko, pod odpowiednim ciśnieniem i bez zbędnych przeszkód. W tym tekście wyjaśniam, czym jest hydrant nadziemny, jakie parametry ma spełniać w Polsce, gdzie powinien być ustawiony i na co zwrócić uwagę przy montażu oraz przeglądach. Dorzucam też porównanie z wersją podziemną i wskazuję błędy, które najczęściej wychodzą dopiero przy odbiorze albo podczas akcji gaśniczej.
Najważniejsze liczby i decyzje, które naprawdę mają znaczenie
- Naziemny wariant wygrywa tam, gdzie liczy się szybki dostęp, dobra widoczność i łatwa obsługa w terenie.
- Podstawowe odniesienia techniczne w Polsce to PN-EN 14384 oraz obowiązujące przepisy o przeciwpożarowym zaopatrzeniu w wodę.
- Dla DN 80 wymagana wydajność wynosi minimum 10 dm3/s przy 0,2 MPa, a dla DN 100 minimum 15 dm3/s.
- Hydranty rozmieszcza się zwykle do 150 m od siebie, do 75 m od chronionego obiektu i co najmniej 5 m od ściany budynku.
- Przegląd i konserwacja powinny być wykonywane co najmniej raz w roku.
Kiedy naziemny wariant ma największy sens
Najprościej traktuję ten element jako zewnętrzny punkt poboru wody, który ma być widoczny, łatwo dostępny i gotowy do użycia bez szukania pod włazem. W Polsce taki wariant stosuje się przede wszystkim tam, gdzie sieć wodociągowa przeciwpożarowa ma realnie wspierać działania ratownicze przy drogach, ulicach, zakładach przemysłowych i obiektach wymagających zabezpieczenia z zewnątrz.
W praktyce naziemna konstrukcja ma kilka zalet, których nie widać na papierze. Jest szybsza do odnalezienia, wygodniejsza przy obsłudze w rękawicach i mniej zależna od tego, czy pokrywa lub skrzynka są oblodzone, zabrudzone albo zasypane nawierzchnią. Z drugiej strony potrzebuje wolnej strefy wokół siebie, bo wystający korpus może przeszkadzać w ruchu i być narażony na uszkodzenia mechaniczne.
- Sprawdza się tam, gdzie liczy się szybki dostęp straży pożarnej.
- Jest dobrym wyborem przy drogach, ulicach i na terenach zakładów, jeśli przestrzeń pozwala na bezpieczne ustawienie.
- Bywa mniej wygodny na bardzo ciasnych ulicach, w strefach intensywnego parkowania i tam, gdzie kolumna mogłaby zostać uszkodzona.
Jeżeli teren jest trudny komunikacyjnie, następny krok to już nie pytanie o sam hydrant, tylko o to, z czego się składa i jak działa cały układ.
Z czego składa się i jak działa
W tym miejscu warto zejść z poziomu ogólnego opisu do mechaniki. Zgodnie z normą PN-EN 14384 tego typu urządzenia występują zwykle w średnicach DN 80 i DN 100, a ich konstrukcja jest projektowana na dopuszczalne ciśnienie robocze 16 bar. To nie jest detal katalogowy, tylko baza, od której zależy, czy hydrant rzeczywiście da się bezpiecznie użyć w sieci wodociągowej.
Najważniejsze elementy
W typowej konstrukcji znajdziesz korpus, część nadziemną z wylotami, zawór odcinający, wrzeciono oraz układ uszczelniający. W wersjach spotykanych na sieciach rozdzielczych często pojawia się też samoczynne odwodnienie, czyli mechanizm, który po zamknięciu pozwala odprowadzić wodę z wnętrza urządzenia. Dzięki temu woda nie stoi w korpusie i nie zamarza tak łatwo zimą.
Drugim ważnym rozwiązaniem jest podwójne zamknięcie. W praktyce oznacza to większe bezpieczeństwo odcięcia przepływu i mniejsze ryzyko przecieków. W sieci przeciwpożarowej liczy się to bardziej, niż wielu inwestorów zakłada na etapie kosztorysu, bo sprawne zamknięcie wpływa na utrzymanie parametrów całej instalacji.
Przeczytaj również: Kto to jest hydraulik i jakie ma kluczowe obowiązki w pracy?
Jak pracuje w sieci

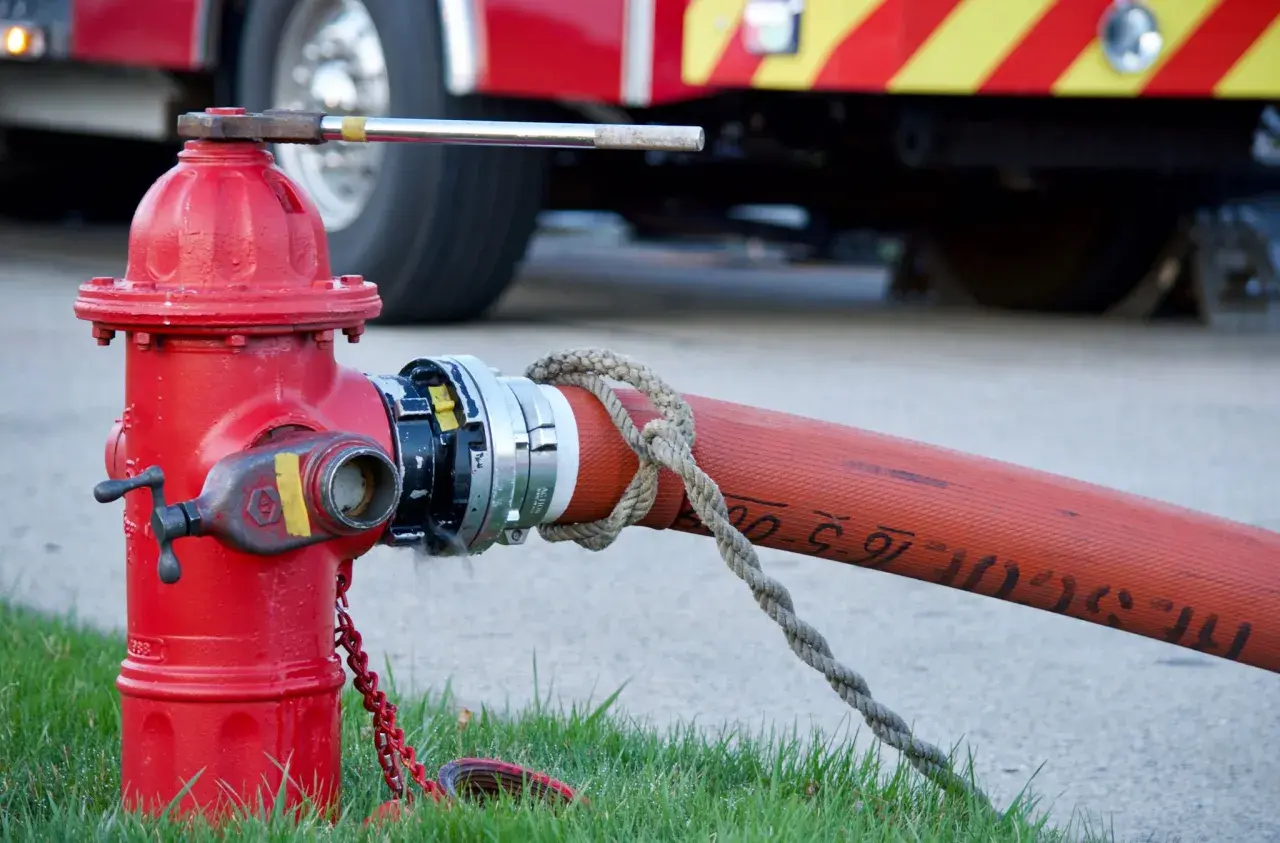

W normalnej eksploatacji odcięcia hydrantu powinny pozostawać w pozycji otwartej. To ważne, bo urządzenie nie działa jak lokalny zawór używany okazjonalnie, tylko jak stały element infrastruktury przeciwpożarowej. Gdy następuje pobór wody, straż pożarna korzysta z zaworu hydrantowego, a sieć musi utrzymać zakładane ciśnienie i wydajność.
Najkrócej: hydrant ma być prosty w użyciu, odporny na warunki terenowe i przewidywalny hydraulicznie. To prowadzi wprost do najważniejszego pytania projektowego: gdzie go ustawić, żeby nie był tylko „na planie”, ale rzeczywiście działał w terenie.
Gdzie ustawić go, żeby miał sens także w akcji gaśniczej
Przy lokalizacji nie wystarczy „mieć hydrant w pobliżu”. Trzeba go wkomponować w układ dróg, dojazdów i chronionych obiektów. Przepisy wskazują konkretne odległości, które mają zapewnić, że straż dotrze do urządzenia szybko i że punkt poboru nie będzie blokowany przez zabudowę albo ruch pojazdów.
| Parametr lokalizacji | Wymóg | Dlaczego to ważne |
|---|---|---|
| Odległość między hydrantami | Do 150 m | Ułatwia szybkie znalezienie najbliższego punktu poboru wody. |
| Odległość od zewnętrznej krawędzi jezdni | Do 15 m | Zapewnia dostęp bez nadmiernego wchodzenia w pas ruchu. |
| Odległość od chronionego obiektu | Do 75 m | Ogranicza straty czasu przy rozwijaniu linii gaśniczej. |
| Odległość od ściany budynku | Co najmniej 5 m | Chroni urządzenie i pozostawia miejsce na pracę strażaków. |
Poza obszarami miejskimi odległości między punktami trzeba dopasować do gęstości istniejącej i planowanej zabudowy, więc tu nie ma jednej sztywnej reguły dla wszystkich miejsc. Dla sieci o większym znaczeniu, zwłaszcza na magistralach i przy obiektach przemysłowych o dużym zapotrzebowaniu, znaczenie ma też wygodne stanowisko czerpania wody oraz zakaz parkowania w jego strefie.
Ja przy ocenie lokalizacji patrzę jeszcze na coś prostszego niż przepisy: czy wóz strażacki podjedzie bez kombinowania i czy nikt nie zastawi dostępu samochodem dostawczym albo ogrodzeniem tymczasowym. Nawet poprawnie dobrany punkt staje się bezużyteczny, jeśli nikt nie może do niego dojść. Z tego powodu kolejnym krokiem jest sprawdzenie parametrów hydraulicznych, bo sama lokalizacja nie wystarczy.
Jakie parametry trzeba sprawdzić przed odbiorem
W hydrotechnice przeciwpożarowej nie ma miejsca na „mniej więcej”. Najważniejsze są trzy rzeczy: wydajność, ciśnienie i stan sieci pod obciążeniem. To właśnie one decydują, czy urządzenie spełnia swoją funkcję, a nie tylko wygląda poprawnie w terenie.
| Element | Wymaganie / wartość | Znaczenie praktyczne |
|---|---|---|
| Hydrant DN 80 | Minimum 10 dm3/s przy 0,2 MPa | Podstawowy poziom wydajności dla wielu sieci zewnętrznych. |
| Hydrant DN 100 | Minimum 15 dm3/s przy 0,2 MPa | Lepszy wybór tam, gdzie potrzeba większego poboru wody. |
| Sieci o średnicy co najmniej DN 250 | Hydranty DN 100 lub DN 150, minimum 20 dm3/s | Rozwiązanie dla intensywnego czerpania wody do celów przeciwpożarowych. |
| Maksymalne ciśnienie hydrostatyczne sieci | 1,6 MPa | Chroni instalację przed przeciążeniem. |
| Przeglądy i konserwacja | Co najmniej raz w roku | Bez tego parametry w praktyce szybko się rozjeżdżają. |
Warto też pamiętać, że wymagania dotyczące wydajności są mierzone przy poborze wody na zaworze hydrantowym, czyli w realnych warunkach pracy, a nie tylko na odcinku teoretycznie „dobrze zasilonej” sieci. Jeśli obiekt produkcyjny lub magazynowy wymaga ponad 30 dm3/s do zewnętrznego gaszenia pożaru, wchodzą już w grę większe średnice i inna skala doboru całego układu.
To właśnie dlatego w praktyce nie pytam najpierw, ile kosztuje sam osprzęt, tylko czy sieć ma szansę osiągnąć wymagany przepływ po uwzględnieniu strat, długości przewodów i stanu armatury. Po sprawdzeniu parametrów naturalnie przechodzimy do wyboru wariantu, bo nie każdy teren zniesie ten sam typ urządzenia.
Jak dobrać go do sieci, ruchu i ryzyka zamarzania
Tu najlepiej działa proste porównanie. Gdy oceniam wariant, patrzę na trzy rzeczy: czy jest miejsce, czy występuje ryzyko uszkodzeń od ruchu i czy zimą urządzenie nie będzie narażone na zamarzanie albo zasypywanie nawierzchnią. Dopiero potem schodzę do detali materiałowych.
| Kryterium | Wariant naziemny | Wariant podziemny |
|---|---|---|
| Widoczność | Bardzo dobra, łatwy do zauważenia z drogi | Słabsza, wymaga wskazania skrzynki lub pokrywy |
| Obsługa | Wygodniejsza i szybsza | Wymaga schylenia się i dostępu do włazu |
| Odporność na ruch pojazdów | Mniejsza, bo element wystaje nad teren | Lepsza, jeśli ruch jest intensywny |
| Ryzyko zimowe | Niższe przy prawidłowym odwodnieniu, ale nadal trzeba pilnować stanu urządzenia | Zwykle mniej narażony na uszkodzenia mechaniczne |
| Zastosowanie | Drogi, ulice, tereny przemysłowe, miejsca o dobrym dostępie | Wąskie pasy drogowe, miejsca o utrudnionym ruchu, lokalizacje problematyczne komunikacyjnie |
Przy wyborze nie ma jednej uniwersalnej odpowiedzi. Zewnętrzny wariant daje przewagę, gdy liczy się szybkość i prostota obsługi, ale przegrywa tam, gdzie kolumna stałaby się przeszkodą albo byłaby narażona na regularne uderzenia. W takich miejscach dopuszczalne jest zastosowanie rozwiązania podziemnego, jeśli warunki terenowe rzeczywiście tego wymagają.
W praktyce najlepiej działa podejście „najpierw teren, potem katalog”. Jeśli droga jest szeroka, dostępna i przewidywalna komunikacyjnie, naziemny układ zwykle broni się bardzo dobrze. Jeśli okolica jest ciasna i intensywnie użytkowana, lepiej od razu szukać kompromisu, niż później wracać do poprawek. To prowadzi do kolejnego problemu: utrzymania, które często bywa niedoszacowane.
Przeglądy, zima i typowe błędy utrzymaniowe
Największym błędem jest traktowanie hydrantu jako elementu „na wszelki wypadek”, który po montażu sam zadba o siebie. W rzeczywistości trzeba kontrolować nie tylko korpus, ale też dostęp, oznakowanie, stan odcięć i działanie odwodnienia. Raz w roku to minimum, nie formalność do odfajkowania.
- Sprawdza się dostępność hydrantu i czy nic nie zasłania strefy pracy.
- Weryfikuje się oznakowanie zgodne z Polskimi Normami.
- Kontroluje się szczelność, otwieranie i zamykanie oraz stan armatury odcinającej.
- Ocena wydajności ma sens szczególnie po przebudowie sieci albo zmianie warunków zasilania.
- Zimą trzeba pilnować drożności odwodnienia, bo zalegająca woda może zamarzać i uszkadzać elementy urządzenia.
Typowe błędy są zaskakująco przyziemne. To przede wszystkim parkowanie zbyt blisko, zasłanianie znaków, zbyt mała przestrzeń na rozwinięcie działań i brak reakcji po zmianach w sieci wodociągowej. Często problemem nie jest sam hydrant, tylko wszystko wokół niego: nawierzchnia, ogrodzenie, remont chodnika albo nowa organizacja ruchu.
Jeżeli ten etap jest zrobiony porządnie, można przejść do ostatniej rzeczy, która oszczędza najwięcej nerwów przed odbiorem: krótkiej kontroli całego układu zanim teren zostanie zamknięty i oddany do użytkowania.
Co sprawdzić przed odbiorem, żeby nie poprawiać nawierzchni dwa razy
Przed odbiorem robię prostą, ale bezlitosną listę kontrolną. Nie chodzi o biurokrację, tylko o to, by po odtworzeniu nawierzchni nie wracać do tego samego miejsca z koparką i nowym materiałem. Najczęściej właśnie wtedy ujawniają się drobne niedociągnięcia, które później kosztują najwięcej.
- Czy punkt jest ustawiony we właściwej odległości od drogi, ściany i chronionego obiektu.
- Czy dojazd jest rzeczywiście możliwy dla pojazdu ratowniczego, a nie tylko dla samochodu osobowego.
- Czy znakowanie jest widoczne z kierunku dojazdu i nie zasłania go roślinność, ogrodzenie albo reklama.
- Czy odcięcia działają poprawnie i pozostają w pozycji wymaganej dla normalnej eksploatacji.
- Czy przy próbie poboru wody urządzenie osiąga założoną wydajność.
- Czy po zamknięciu nie zostaje woda w korpusie i czy odwodnienie pracuje tak, jak powinno.
W nowych inwestycjach najbardziej opłaca się uzgadniać ten fragment wcześniej, zanim teren zostanie finalnie utwardzony. Po fakcie każdy błąd robi się droższy, a niektórych rzeczy nie da się już poprawić bez naruszania nawierzchni, krawężników albo strefy komunikacyjnej. Jeśli mam zostawić jedną praktyczną uwagę, to właśnie tę: w tym temacie najbardziej liczy się nie sam zakup urządzenia, tylko dopracowanie całego otoczenia, bo dopiero ono decyduje, czy zewnętrzny hydrant będzie realnie użyteczny w chwili próby.
