W hydraulice siłowej dobrze dobrane manometry najszybciej pokazują, czy układ pracuje stabilnie, czy zaczyna pulsować, tracić ciśnienie albo przeciążać pompę i zawory. Jeden odczyt potrafi naprowadzić na źródło awarii szybciej niż długie szukanie po omacku. Poniżej wyjaśniam, jak czytać pomiar, jaki typ wybrać do konkretnego zastosowania i jak go zamontować, żeby wynik miał realną wartość.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem
- Zakres powinien być dopasowany do pracy układu, a nie kupowany „na zapas”.
- Wypełnienie cieczą pomaga tam, gdzie instalacja mocno drży lub pracuje cyklicznie.
- Dokładność 1.6 wystarcza do większości zadań warsztatowych, a 1.0 przydaje się przy diagnostyce i regulacji.
- Materiał obudowy ma znaczenie w wilgoci, na zewnątrz i przy agresywnym medium.
- Dobry montaż jest równie ważny jak sam przyrząd, bo złe wpięcie zniekształca odczyt.
- W hydraulice liczy się nie tylko sama wartość, ale też stabilność wskazówki i jej zachowanie przy obciążeniu.
Jak odczyt ciśnienia pomaga znaleźć problem w układzie
W układzie hydraulicznym ciśnienie mówi mi dużo więcej niż tylko to, ile barów pokazuje tarcza. Stały, powtarzalny odczyt zwykle oznacza, że pompa, zawór przelewowy i odbiornik pracują w przewidywalny sposób. Z kolei skacząca wskazówka, spadek wartości pod obciążeniem albo zbyt wolny wzrost ciśnienia to sygnały, których nie warto ignorować.
W praktyce najczęściej diagnozuję w ten sposób kilka rzeczy naraz: zużycie pompy, zapchany filtr, nieszczelność przewodu, zły nastaw zaworu lub przeciążenie odbiornika. W maszynach budowlanych, prasie, łuparce czy podnośniku to właśnie pomiar pozwala szybko odróżnić drobną regulację od realnej awarii. Jeśli odczyt nie zgadza się z zachowaniem maszyny, problem zwykle nie leży w samym wskaźniku, tylko w układzie.
Najbardziej użyteczne jest porównanie wartości z ruchem urządzenia: czy ciśnienie rośnie płynnie, czy pojawia się pulsacja, czy po odciążeniu wraca do zera, czy utrzymuje się zbyt długo. To właśnie te szczegóły pomagają odróżnić normalną pracę od objawów zużycia. Gdy wiadomo już, po co patrzeć na pomiar, sens ma przejście do wyboru właściwej wersji przyrządu.
Jakie wersje najlepiej sprawdzają się w praktyce

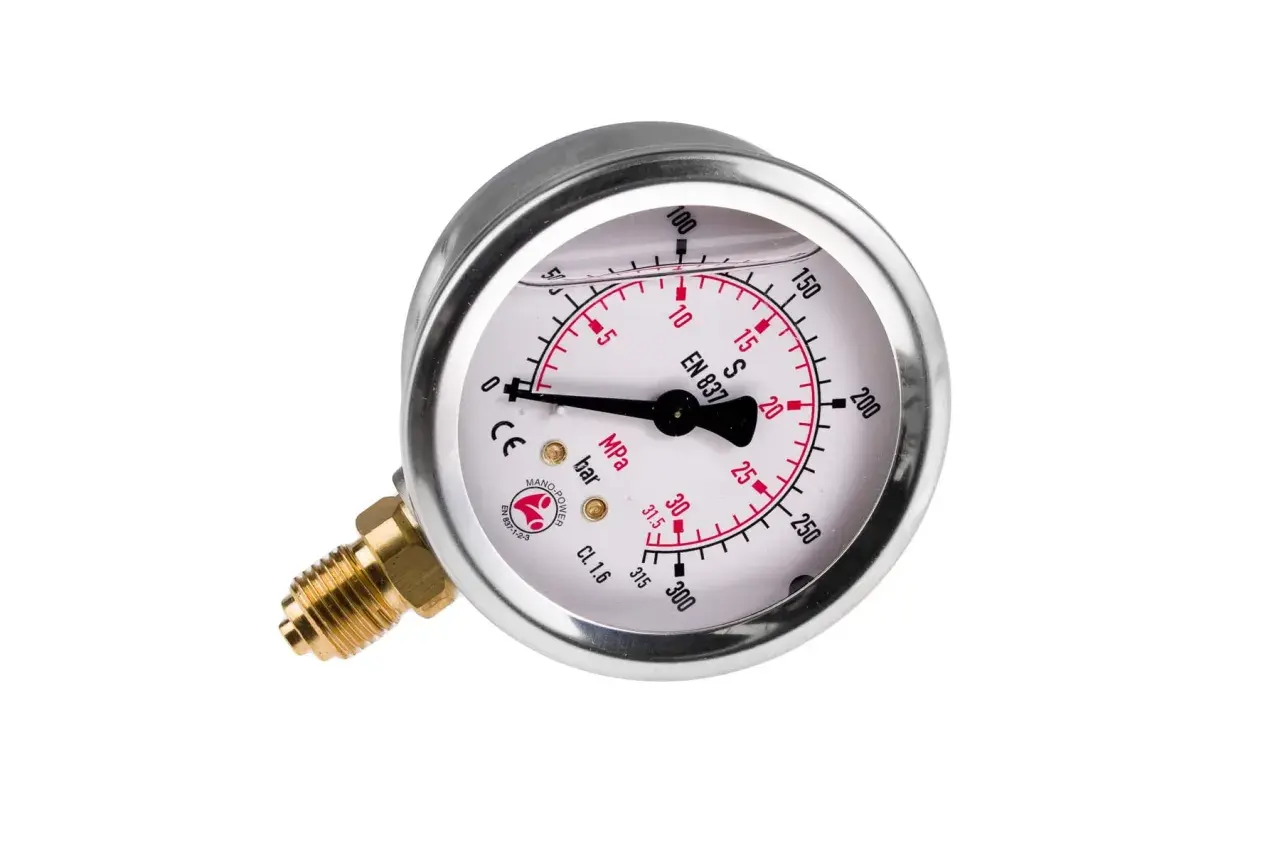

Na co dzień w hydraulice siłowej najczęściej spotykam kilka wyraźnie różnych rozwiązań. W praktyce manometry wypełnione cieczą wygrywają tam, gdzie układ drży, a wskazówka suchego modelu zaczęłaby skakać przy każdym cyklu pompy. Z kolei przy spokojniejszych, prostszych instalacjach nadal dobrze działa wersja sucha, lżejsza i zwykle tańsza.
| Rodzaj | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| Suchy mechaniczny | Proste układy, mało drgań, stanowiska warsztatowe | Niższy koszt, prostota, dobra czytelność w stabilnych warunkach | Słabiej tłumi pulsacje i wstrząsy |
| Wypełniony gliceryną | Pompy, prasy, maszyny mobilne, cykliczna praca | Tłumienie drgań, stabilniejszy odczyt, lepsza trwałość mechanizmu | Większa masa i zwykle wyższa cena |
| Nierdzewny | Wilgoć, praca na zewnątrz, trudniejsze środowisko | Lepsza odporność na korozję i warunki atmosferyczne | Zazwyczaj droższy od wersji standardowej |
| Z separatorem membranowym | Brudny, lepki lub zanieczyszczony olej | Chroni mechanizm przed medium i osadami | Wolniejsza reakcja i wyższy koszt zestawu |
| Cyfrowy lub testowy | Serwis, diagnostyka, porównania pomiarowe | Bardzo czytelny wynik i lepsza kontrola odchyłek | Droższy i zwykle mniej „pancerny” w ciężkim terenie |
Z mojego doświadczenia największą różnicę robi nie sam typ, tylko dopasowanie go do rzeczywistych warunków pracy. Jeśli układ jest czysty, spokojny i stacjonarny, nie ma sensu przepłacać. Jeśli jednak maszyna pracuje w ruchu albo ciśnienie faluje, wersja z cieczą daje dużo pewniejszy obraz sytuacji. Kiedy typ jest już jasny, trzeba jeszcze dobrać zakres, dokładność i przyłącze.
Jak dobrać zakres, dokładność i przyłącze do swojej maszyny
Najczęstszy błąd to kupienie zbyt szerokiej albo zbyt wąskiej skali. Gdy normalna praca zajmuje tylko niewielki fragment tarczy, odczyt staje się mało wygodny. Gdy z kolei ciśnienie dochodzi zbyt blisko końca skali, rośnie ryzyko uszkodzenia przy przeciążeniu. Dobrą praktyką jest taka konfiguracja, w której ciśnienie robocze wypada mniej więcej w środkowej części skali, a krótkie piki nie zbliżają się do maksimum bardziej niż do około 70% zakresu.
| Kryterium | Co wybrać | Praktyczna zasada |
|---|---|---|
| Zakres pomiarowy | Najczęściej 0-250 bar, 0-400 bar, czasem 0-600 bar | Przy układzie do około 160 bar sensowna bywa skala 0-250 bar, a przy pracy w okolicach 250 bar bezpieczniej celować w 0-400 bar |
| Dokładność | 2.5, 1.6 lub 1.0 | 2.5 do prostych kontroli, 1.6 do większości zastosowań, 1.0 do diagnostyki i dokładniejszej regulacji |
| Średnica tarczy | 63 mm, 100 mm, 160 mm | Im większa tarcza, tym lepsza czytelność z dystansu, ale też większy gabaryt |
| Przyłącze | Najczęściej G1/4, G1/2 albo M20x1.5 | Trzeba dopasować je do portu testowego, bloku lub przewodu, a nie odwrotnie |
| Materiał | Mosiądz lub stal nierdzewna | Mosiądz wystarcza w spokojniejszych warunkach, stal nierdzewna lepiej znosi wilgoć i trudne środowisko |
| Tłumienie drgań | Ciecz w obudowie, dławik lub ogranicznik | Przy pompach tłokowych, prasach i maszynach mobilnych to często warunek sensownego odczytu |
W praktyce do typowych układów warsztatowych często wystarcza klasa 1.6, zgodna z podejściem spotykanym w EN 837-1. Jeśli pomiar ma służyć głównie do kontroli obecności ciśnienia, a nie do dokładnej regulacji, klasa 2.5 będzie zwykle wystarczająca. Gdy trzeba ustawiania zaworów albo porównywania wartości z dokumentacją techniczną, sensownie jest zejść do 1.0. Gdy zakres i dokładność są już dobrane, liczy się jeszcze sposób montażu.
Jak zamontować odczyt, żeby nie oszukiwał
Dobry montaż zaczyna się od właściwego punktu pomiarowego. Najlepiej, gdy wskaźnik jest wpięty możliwie blisko miejsca, które chcę diagnozować, a nie kilka elementów dalej, gdzie po drodze gubi się część informacji. W układach mobilnych i przemysłowych ogromne znaczenie ma też ograniczenie drgań, bo nawet dobrze dobrany przyrząd potrafi przekłamywać, jeśli pracuje na sztywno w miejscu o dużej pulsacji.
- Wpinaj miernik blisko badanego elementu, jeśli chcesz ocenić realne ciśnienie na pompie, zaworze albo siłowniku.
- Stosuj zawór odcinający lub port testowy, bo ułatwia to odczyt i odłączenie urządzenia bez rozszczelniania całego układu.
- Ogranicz pulsacje dławikiem lub tłumikiem, jeśli wskazówka skacze przy każdym cyklu pracy.
- Nie dokręcaj obudowy za tarczę; chwytaj za element przewidziany przez producenta i nie przenoś momentu na mechanizm wskazujący.
- Sprawdź szczelność po uruchomieniu i zobacz, czy wskazówka wraca do zera po zdjęciu obciążenia.
- Ustaw czytelną orientację tarczy, szczególnie tam, gdzie operator sprawdza ją z poziomu podestu, kabiny albo stanowiska obsługi.
Jeżeli medium jest brudne, lepkie albo zawiera drobiny ścierne, zwykły montaż nie wystarczy. Wtedy separator membranowy potrafi wydłużyć życie całego punktu pomiarowego bardziej niż sama wymiana na „mocniejszy” model. Jeśli po poprawnym montażu wskazanie nadal zachowuje się dziwnie, zwykle problem leży już nie w samej instalacji, tylko w błędzie doboru albo w przeciążeniu.
Najczęstsze błędy, które psują pomiar i skracają życie urządzenia
Najwięcej kłopotów widzę tam, gdzie ktoś traktuje wskaźnik jako dodatek, a nie element diagnostyczny. Tymczasem zły dobór zakresu, materiału albo miejsca montażu potrafi zafałszować obraz pracy całego układu. Poniżej zestawiam błędy, które pojawiają się najczęściej.
| Objaw | Najczęstsza przyczyna | Co zrobić |
|---|---|---|
| Wskazówka stale dochodzi blisko końca skali | Za mały zakres | Wymień przyrząd na większy zakres, najlepiej z zapasem dla krótkich pików |
| Odczyt mocno skacze | Drgania, pulsacje lub zbyt sztywne wpięcie | Dodaj tłumienie, wersję z cieczą albo lepszy punkt montażu |
| Tarcza paruje albo koroduje | Zły materiał lub nieszczelne środowisko pracy | Postaw na stal nierdzewną i lepsze uszczelnienie |
| Wskazówka nie wraca do zera | Przeciążenie albo uszkodzenie mechanizmu | Zweryfikuj przyrząd, bo dalsza praca może dawać błędny wynik |
| Pomiar reaguje z opóźnieniem | Zbyt duże tłumienie, separator lub brudny układ | Sprawdź miejsce poboru i stan medium |
| Odczyt wygląda dobrze, ale maszyna pracuje źle | Pomiar w złym punkcie | Przenieś punkt kontrolny bliżej rzeczywistego obciążenia |
W hydraulice nie ma nic bardziej mylącego niż „ładny” odczyt, który nie mówi prawdy o pracy układu. Jeśli przyrząd jest zbyt czuły na drgania albo zbyt słaby na przeciążenia, diagnostyka staje się pozorna. Właśnie dlatego ostatni krok to nie tylko sam wybór, ale też ochrona całego punktu pomiarowego.
Co jeszcze poprawia trwałość pomiaru w ciężkiej pracy
Jeśli układ pracuje ciężko, w ruchu albo w zmiennych warunkach atmosferycznych, sama tarcza nie wystarczy. Najbardziej pomaga myślenie o całym punkcie pomiarowym jako o zestawie: wskaźnik, zawór, tłumik, uszczelnienie i odpowiedni materiał obudowy. To podejście oszczędza czas serwisowy i zmniejsza ryzyko błędnej diagnozy.
W praktyce największą różnicę robią trzy rzeczy: zawór odcinający, który chroni przyrząd przy awarii; tłumik pulsacji, który stabilizuje odczyt przy pompach tłokowych i cyklicznej pracy; oraz separator, gdy medium jest zanieczyszczone, lepkie lub agresywne. Jeśli układ pracuje w ciężkich warunkach, lepiej wydać trochę więcej na kompletny punkt pomiarowy niż wymieniać tani przyrząd po każdym sezonie.
Przy intensywnej eksploatacji warto też sprawdzać wskazanie okresowo, a po silnym uderzeniu ciśnieniowym lub widocznym rozjechaniu zera porównać je z pewnym wzorcem. Z mojego doświadczenia to właśnie taka rutyna najbardziej ogranicza kosztowne pomyłki. Dobrze zaprojektowany pomiar nie ma zachwycać samym wyglądem, tylko szybko i uczciwie pokazywać, co dzieje się w układzie.
