W praktyce gcode jest zapisem instrukcji, który mówi obrabiarce CNC, jak ma się poruszać, z jaką prędkością pracować i kiedy wykonać zmianę narzędzia. Poniżej wyjaśniam, jak czytać taki program, kiedy lepiej napisać go ręcznie, a kiedy oprzeć się na CAM, oraz które ustawienia naprawdę decydują o bezpieczeństwie pierwszego uruchomienia. Dorzucam też przykłady z frezowania i toczenia, bo to właśnie one najlepiej pokazują, gdzie tkwi sens całego zapisu.
Najważniejsze rzeczy, które warto mieć w głowie przed startem
- G-code nie opisuje całej obróbki sam z siebie, tylko kolejne ruchy i funkcje maszyny.
- Nie każdy sterownik interpretuje gcode identycznie, więc zawsze sprawdzam dokumentację maszyny i postprocesor.
- Najważniejsze grupy poleceń dotyczą ruchu, układu współrzędnych, narzędzi, wrzeciona i chłodziwa.
- G90 i G91 potrafią zdecydować o tym, czy detal powstanie poprawnie, czy o krok za daleko.
- Najwięcej szkód robią błędy modalne, zły punkt zerowy i brak korekcji długości narzędzia.
Czym jest kod sterujący CNC i co faktycznie robi
Kod G-code nie jest opisem projektu ani rysunkiem technologicznym. To raczej precyzyjna instrukcja wykonania, w której jedna linia może jednocześnie ustawić ruch, posuw, obroty wrzeciona i użycie konkretnego narzędzia. Ja patrzę na taki program jak na rozmowę z maszyną: każda komenda ma powiedzieć jej, co ma zrobić teraz, a nie co ma „mniej więcej” wykonać.
W praktyce większość poleceń dzieli się na dwie grupy. Polecenia zaczynające się od G sterują ruchem i trybem pracy, a te z M obsługują funkcje pomocnicze, takie jak start wrzeciona, chłodziwo, zmiana narzędzia czy zakończenie programu. Warto też pamiętać, że wiele komend działa modalnie, czyli pozostaje aktywnych do momentu zmiany. To wygodne, ale bywa zdradliwe, bo stary tryb potrafi „przejść” do następnych bloków, jeśli nie zostanie jawnie nadpisany.
Dobrze napisany program nie musi być długi. Ma być czytelny, przewidywalny i odporny na przypadkowe pomyłki. Gdy rozumiem tę logikę, łatwiej mi potem odczytać linię po linii i sprawdzić, czy cały przebieg ma sens. Właśnie dlatego następny krok to nauczyć się czytać pojedynczy blok bez zgadywania.
Jak czytać linię programu bez zgadywania
| Polecenie | Co robi | Po co je znać |
|---|---|---|
G0 |
Szybki przejazd do pozycji bez skrawania | Dojazd nad materiał i odjazdy bezpieczeństwa |
G1 |
Ruch roboczy po prostej z zadanym posuwem | Podstawowy ruch przy frezowaniu i toczeniu |
G2 / G3 |
Łuk zgodnie z ruchem wskazówek / przeciwnie do ruchu wskazówek | Kontury, kieszenie, łuki i zaokrąglenia |
G90 / G91 |
Pozycjonowanie absolutne / przyrostowe | Jedna z najczęstszych przyczyn błędów w programie |
G54 |
Wybór układu zerowego detalu | Łączy program z rzeczywistym zamocowaniem |
G43 |
Korekcja długości narzędzia | Chroni przed kolizją po zmianie narzędzia |
M3 / M5 |
Start i stop wrzeciona | Podstawa każdej operacji skrawania |
M6 |
Zmiana narzędzia | Przy programach wielonarzędziowych |
M30 |
Koniec programu i reset | Bezpieczne zakończenie cyklu |

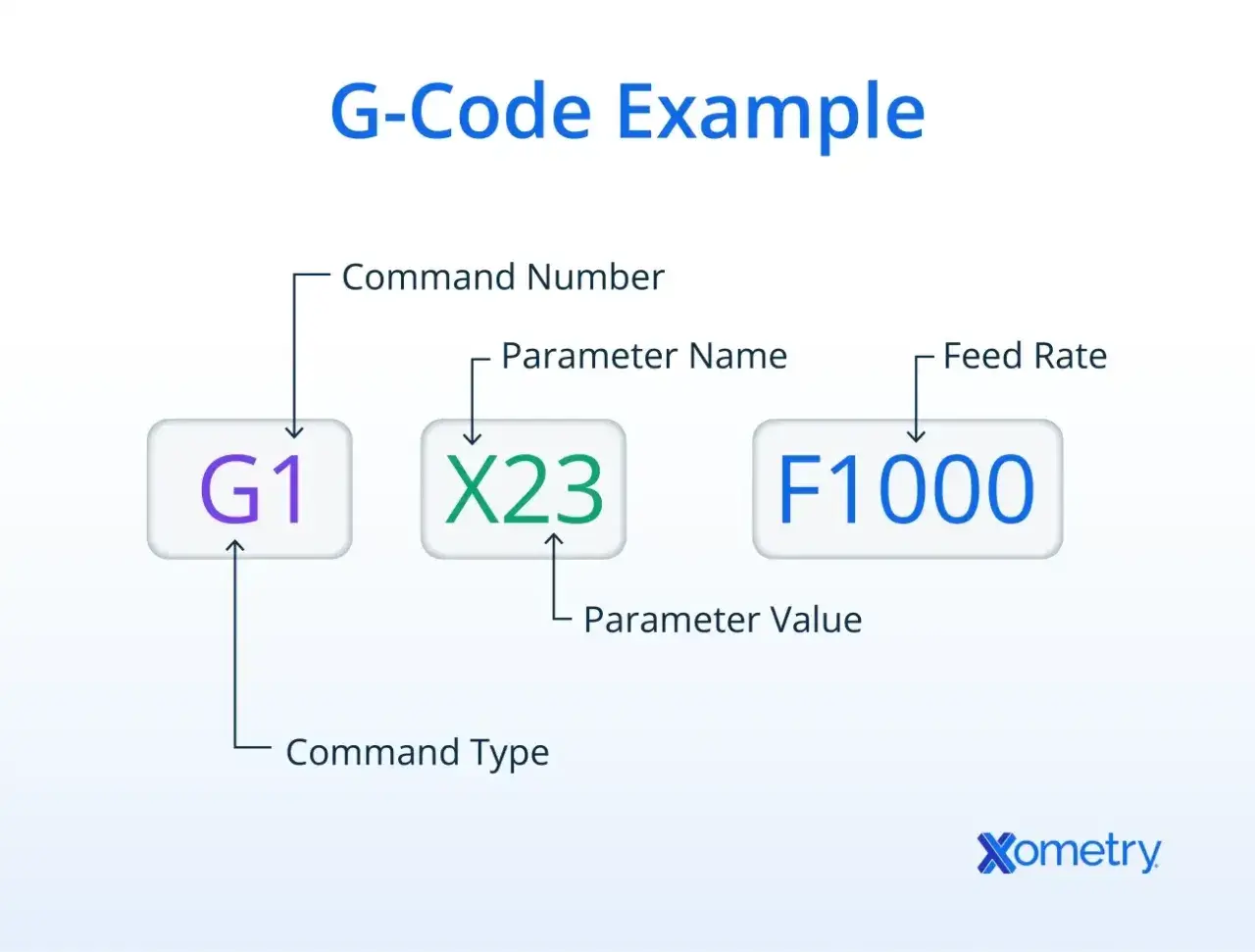

Jeśli mam rozgryźć obcy program, zaczynam właśnie od tych symboli. Weźmy prosty blok: G1 X25.0 Y12.0 Z-2.0 F450. Oznacza on ruch roboczy do wskazanych współrzędnych z posuwem 450, ale bez informacji o wcześniej ustawionym trybie nie wiem jeszcze wszystkiego. Muszę sprawdzić, czy program pracuje w układzie absolutnym, jaki jest punkt zerowy, jaka płaszczyzna jest aktywna i czy narzędzie ma właściwą korekcję długości.
Właśnie tutaj widać różnicę między „czytaniem liter” a rozumieniem programu. Jeśli w bloku pojawi się M3 S12000, to wiem, że wrzeciono ma ruszyć z prędkością 12 000 obr./min, ale nadal nie wiem, czy taka wartość ma sens dla danego materiału i narzędzia. Dlatego patrzę na cały kontekst, a nie na pojedynczy rozkaz. Gdy to się uporządkuje, można przejść do pytania, jak w ogóle przygotować program, żeby nie tworzyć problemów już na starcie.
Jak przygotowuję program krok po kroku
- Ustalam punkt zerowy. Najpierw decyduję, skąd maszyna ma mierzyć detal. W praktyce najczęściej pracuję na układzie roboczym typu G54, bo to najczytelniejsze rozwiązanie przy jednym zamocowaniu.
- Dobieram narzędzie i korekcje. Sprawdzam długość frezu, noża albo wiertła i wpisuję właściwą kompensację. Bez tego nawet poprawna geometria może skończyć się kolizją albo złą głębokością obróbki.
- Ustalam tryb ruchu i jednostki. Na początku programu jawnie wpisuję tryb absolutny lub przyrostowy oraz jednostki metryczne albo calowe. Nie lubię polegać na „tym, co zostało z poprzedniego zlecenia”.
- Ustawiam parametry skrawania. Posuw, obroty i chłodziwo dopasowuję do materiału, narzędzia i średnicy. Tabelka z internetu bywa dobrym punktem startu, ale nie traktuję jej jak wyroku.
- Robię przebieg próbny. Najpierw symulacja, potem przejazd bez skrawania albo z podniesioną osią Z, a dopiero później pełny materiał. Ten krok oszczędza więcej niż najbardziej rozbudowany algorytm optymalizacji.
W programie dla frezarki bardzo często dodaję też jawny start bezpieczeństwa: odjazd w górę, ustawienie płaszczyzny, wybór korekcji, włączenie wrzeciona i dopiero potem ruch do detalu. Dla tokarki logika jest podobna, tylko nacisk przesuwa się na pozycję noża, średnicę odniesienia i zachowanie przy przejściach na posuw roboczy. Na tym etapie najważniejsze jest jedno: program ma być odporny na błędy operatora, a nie tylko elegancki na ekranie.
Kiedy ten szkielet jest gotowy, pojawia się praktyczne pytanie, którego nie da się ominąć: pisać ręcznie czy pozwolić, żeby resztę zrobił CAM? Właśnie to rozróżnienie najczęściej decyduje o tempie pracy w warsztacie.
Kiedy pisać ręcznie, a kiedy lepiej użyć CAM
Ręczne pisanie programu ma sens częściej, niż się wielu osobom wydaje. Przy prostych operacjach, takich jak wiercenie, planowanie, prosty kontur czy krótki test narzędzia, ręczny zapis bywa szybszy, czytelniejszy i łatwiejszy do poprawienia na miejscu. CAM wygrywa wtedy, gdy geometria robi się złożona, narzędzi jest kilka, a ścieżka ma uwzględniać większą liczbę przejść i korekcji.
| Podejście | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Ręczne programowanie | Proste detale, szybkie poprawki, małe serie, testy | Pełna kontrola, łatwa diagnostyka, mniej zależności od oprogramowania | Trudniejsze przy złożonej geometrii i wielu narzędziach |
| CAM z postprocesorem | Łuki, powierzchnie 3D, kilka operacji, powtarzalna produkcja | Oszczędza czas, generuje rozbudowaną ścieżkę, ułatwia optymalizację | Wymaga dobrego postprocesora i kontroli wyniku przed startem |
Tu kluczowe jest słowo postprocesor. To tłumacz między modelem CAM a konkretnym sterownikiem maszyny. Ten sam detal może wygenerować poprawną ścieżkę, ale zupełnie inny zapis na Haasie, Fanucu czy sterowaniu opartym na LinuxCNC. Ja zawsze sprawdzam wynik po wygenerowaniu, bo nie ufam ślepo temu, co program „sam” wypuścił na końcu. CAM przyspiesza pracę, ale nie zastępuje wiedzy o maszynie.
Najrozsądniejsze podejście w wielu zakładach jest hybrydowe: proste rzeczy pisze się ręcznie, trudniejsze puszcza przez CAM, a finalnie i tak weryfikuje się kod blok po bloku. To prowadzi wprost do kolejnego problemu, czyli błędów, które pojawiają się nawet wtedy, gdy program wygląda poprawnie.
Najczęstsze błędy, które kosztują materiał i narzędzia
| Błąd | Co się dzieje | Jak temu zapobiec |
|---|---|---|
| Zły punkt zerowy | Narzędzie jedzie w złe miejsce, mimo że program wygląda dobrze | Sprawdzać G54 i pozycję detalu przed pierwszym ruchem |
| Pomylenie G90 z G91 | Maszyna wykonuje ruch o zupełnie inną wartość niż zakładano | Na początku programu jawnie ustawiać tryb i nie liczyć na poprzedni stan |
| Brak korekcji długości narzędzia | Kolizja albo błędna głębokość wejścia | Zawsze weryfikować offset narzędzia po zmianie oprawki lub narzędzia |
| Nieodpowiedni posuw lub obroty | Przeciążenie narzędzia, słaba powierzchnia albo drgania | Dobierać parametry do materiału, średnicy i typu operacji |
| Zła płaszczyzna przy łukach | Łuk wychodzi inaczej, niż zakłada programista | Kontrolować aktywną płaszczyznę przy operacjach G2/G3 |
| Modalny „bagaż” z poprzedniej operacji | Maszyna pracuje w trybie, który został wcześniej aktywowany | W preambule wpisywać wszystko, co krytyczne dla danego programu |
| Brak próby na sucho | Kolizja wychodzi dopiero na materiale | Najpierw symulacja i przejazd kontrolny nad detalem |
W mojej praktyce najgroźniejsze są nie te błędy, które wyglądają spektakularnie, tylko te małe i „niewinne”. Jeden źle ustawiony tryb albo offset potrafi skasować cały dzień pracy. Dlatego wolę mniej efektowny program, ale za to taki, który da się przewidzieć i sprawdzić bez domysłów. Z takiego myślenia wynika ostatni krok: prosty filtr przed uruchomieniem maszyny.
Co sprawdzam przed pierwszym cyklem, żeby uniknąć kosztownej pomyłki
Przed pierwszym startem zawsze patrzę na trzy rzeczy: układ współrzędnych, narzędzie i bezpieczne zakończenie programu. To wystarcza, żeby odsiać większość problemów, zanim wrzeciono zacznie się kręcić. Jeśli któryś z tych elementów nie jest jasny, nie uruchamiam cyklu „na próbę”, tylko wracam do programu i poprawiam ustawienia.
Ja lubię mieć też własny szablon startowy dla każdej maszyny. W takim preambule wpisuję jednostki, tryb absolutny, płaszczyznę, korekcję narzędzia i punkt, z którego zaczyna się pierwszy bezpieczny ruch. Dzięki temu zmieniam tylko to, co zależy od konkretnego detalu, a nie odtwarzam całej logiki od zera przy każdym zleceniu.
To właśnie daje największą przewagę w praktyce: mniej improwizacji, mniej modalnych niespodzianek i mniej kosztownych testów na materiale. Jeśli program ma pracować powtarzalnie, ma być prosty do sprawdzenia przez operatora, a nie tylko ładny w edytorze.
