Poprawnie dobrany i podłączony zawór mieszający decyduje o tym, czy podłogówka będzie pracowała stabilnie, cicho i bez przegrzewania posadzki. Pokażę, jak podłączyć zawór mieszający do podłogówki, kiedy jest on naprawdę potrzebny i jak ustawić układ po uruchomieniu, żeby nie walczyć potem z nierównym grzaniem. To szczególnie ważne w instalacjach mieszanych, gdzie jedno źródło ciepła zasila i grzejniki, i ogrzewanie podłogowe.
Najważniejsze rzeczy do sprawdzenia przed montażem zaworu mieszającego
- Zawór mieszający ma sens wtedy, gdy źródło ciepła podaje wodę zbyt gorącą dla podłogówki albo instalacja jest mieszana.
- W domach jednorodzinnych najczęściej stosuje się grupę mieszającą z zaworem trójdrogowym i pompą obiegową.
- Wyjście mieszane prowadzi się na belkę zasilającą rozdzielacza, a powrót wraca do zaworu zgodnie ze schematem producenta.
- Bezpieczny punkt startowy to zwykle około 35°C na zasilaniu, a potem regulacja małymi krokami.
- Po montażu trzeba obowiązkowo odpowietrzyć, przepłukać i sprawdzić kierunek przepływu.
- Jeśli wszystkie pętle mają siłowniki, pompa musi mieć zabezpieczenie przed pracą na zamkniętym obiegu.
Kiedy zawór mieszający jest potrzebny, a kiedy można go pominąć
Ja zaczynam od pytania, czy instalacja w ogóle potrzebuje mieszania. Jeśli źródło ciepła pracuje na wysokich parametrach, a podłogówka wymaga niskiej temperatury, zawór mieszający nie jest dodatkiem, tylko elementem ochronnym dla całego układu. W praktyce chroni on posadzkę, poprawia komfort i pozwala utrzymać stabilną temperaturę zasilania pętli.
Najczęściej zawór jest potrzebny w dwóch sytuacjach: gdy dom ma układ mieszany oraz gdy kocioł lub inne źródło ciepła podaje wodę zbyt gorącą dla ogrzewania płaszczyznowego. Z kolei przy samym ogrzewaniu podłogowym i niskotemperaturowym źródle, takim jak dobrze dobrana pompa ciepła, mieszanie bywa zbędne albo ogranicza się do prostszego układu sterowania. Właśnie dlatego nie lubię montażu „na zapas” bez sprawdzenia hydrauliki.
| Sytuacja w instalacji | Czy zawór mieszający zwykle ma sens | Dlaczego |
|---|---|---|
| Grzejniki i podłogówka z jednego źródła | Tak | Grzejniki potrzebują wyższej temperatury niż pętle podłogowe. |
| Kocioł pracujący na wyższych parametrach | Tak | Zawór obniża temperaturę do poziomu bezpiecznego dla podłogi. |
| Cały dom ogrzewany tylko podłogowo i niskotemperaturowo | Często nie | Źródło ciepła może samo podać odpowiednio niski parametr. |
| Instalacja rozbudowana, z wieloma strefami | Zwykle tak | Mieszacz ułatwia stabilizację temperatury i pracę pompy. |
Jeżeli ten etap jest już jasny, można przejść do samego układu połączeń, bo właśnie tam najłatwiej o kosztowny błąd.

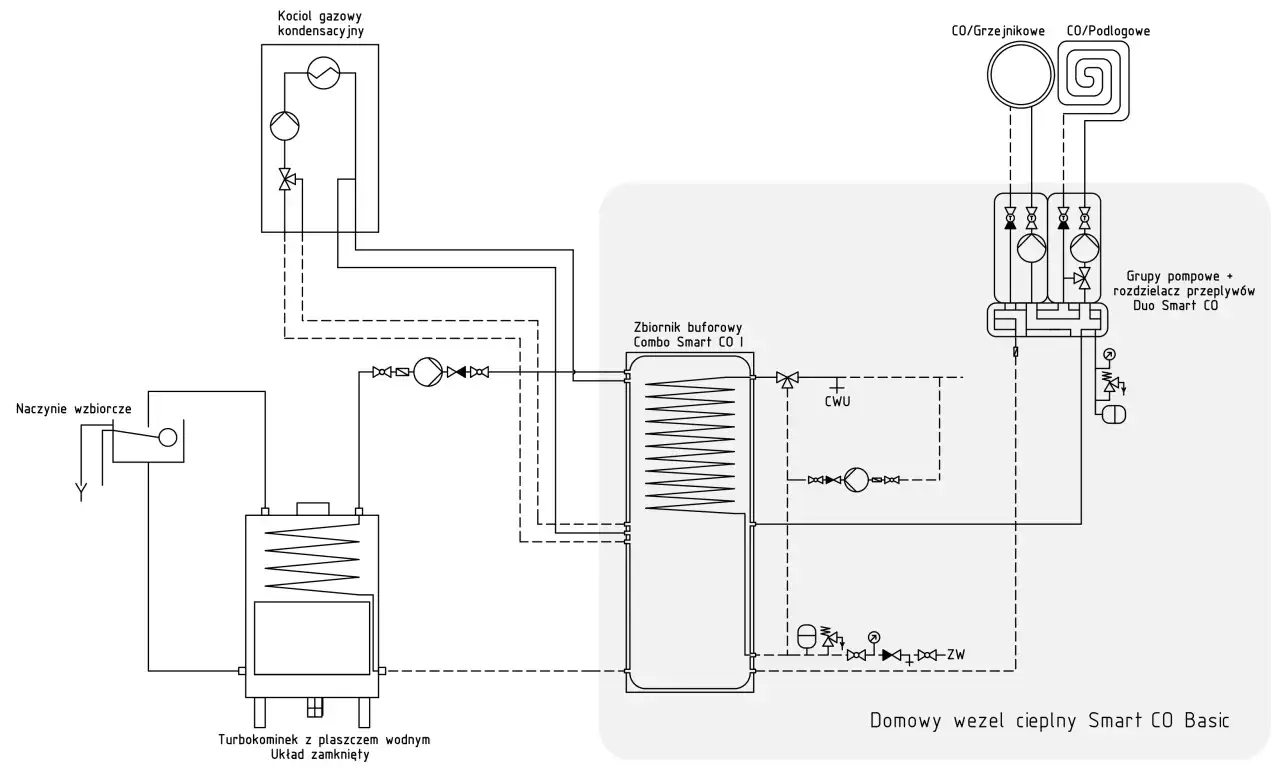

Jak działa układ mieszający w instalacji podłogowej
W praktyce układ mieszający bierze gorącą wodę z kotła lub innego źródła ciepła i łączy ją z chłodniejszą wodą wracającą z pętli podłogowych. Dzięki temu na wyjściu do rozdzielacza trafia woda o temperaturze, którą można bezpiecznie ustawić pod konkretną posadzkę i warunki w domu. To prosty mechanizm, ale działa dobrze tylko wtedy, gdy elementy są połączone we właściwej kolejności.
Najwygodniej myśleć o tym jak o trzech torach przepływu: zasilanie z źródła, powrót z pętli i wyjście mieszane na podłogówkę. Pompa obiegowa nie „tworzy” temperatury, tylko wymusza ruch wody przez rozdzielacz, a zawór pilnuje proporcji między wodą gorącą i chłodną. Jeśli korpus ma oznaczenia A, B, AB albo Z, P, M, trzeba się trzymać właśnie ich, a nie samej intuicji.
| Element | Co robi | Na co zwrócić uwagę |
|---|---|---|
| Wejście zasilania | Doprowadza gorącą wodę z kotła lub źródła ciepła. | Kierunek przepływu musi zgadzać się ze strzałką na zaworze. |
| Powrót z podłogówki | Dostarcza chłodniejszą wodę do ponownego zmieszania. | Nie wolno go mylić z zasilaniem. |
| Wyjście mieszane | Zasila belkę rozdzielacza wodą o niższej temperaturze. | To ten tor odpowiada za komfort podłogi. |
| Pompa | Wymusza obieg przez pętle. | Powinna pracować po stronie mieszanej, zgodnie z projektem zestawu. |
| Bypass lub zawór zwrotny | Stabilizuje przepływ i chroni układ przy zamykaniu obiegów. | To ważne, gdy siłowniki potrafią zamknąć wszystkie pętle naraz. |
Gdy ten schemat jest zrozumiany, sam montaż sprowadza się już do kilku logicznych kroków, a nie do zgadywania, który króciec jest który.
Jak podłączyć zawór mieszający do podłogówki krok po kroku
W domowej praktyce najczęściej montuje się gotową grupę mieszającą przy rozdzielaczu. To wygodniejsze niż składanie wszystkiego z pojedynczych części, bo ogranicza liczbę połączeń, ułatwia odpowietrzenie i zmniejsza ryzyko pomyłki przy pierwszym uruchomieniu.
1. Przygotuj instalację i miejsce montażu
Zacznij od odcięcia źródła ciepła, ostudzenia układu i przygotowania miejsca przy rozdzielaczu. Ja zawsze sprawdzam, czy jest tam wystarczająco dużo przestrzeni na serwis, dostęp do pompy i odczyt temperatury. Układ upchnięty w ciasnej szafce jest później problemem przy każdej regulacji.
2. Połącz właściwe króćce
Gorące zasilanie z kotła podłącz do wejścia zaworu przewidzianego dla wody pierwotnej, powrót z pętli wprowadź do króćca powrotnego, a wyjście mieszane poprowadź na belkę zasilającą rozdzielacza. Nie łącz niczego „na logikę” bez sprawdzenia strzałek i oznaczeń producenta, bo różne zestawy potrafią mieć inne rozkłady króćców. Właśnie tu najczęściej powstają błędy, które potem objawiają się zimną podłogą albo skokami temperatury.
3. Zamontuj pompę i elementy zabezpieczające
Pompa obiegowa powinna pracować tak, jak przewidział producent zestawu, zwykle po stronie mieszanej. Jeśli instalacja ma siłowniki na wszystkich pętlach, zadbaj o automatykę, która wyłączy pompę przy zamknięciu wszystkich obiegów, albo zostaw jeden obieg bez pełnego odcięcia. To nie jest detal, tylko zabezpieczenie przed pracą na zamkniętym układzie.4. Napełnij, przepłucz i odpowietrz obieg
Po złożeniu instalacji przepłucz układ po kolei, pętla po pętli, aż zniknie powietrze i drobne zanieczyszczenia. Dopiero potem uruchom pompę i sprawdź, czy przepływ jest stabilny na wszystkich obwodach. Jeśli zestaw ma zawór zwrotny lub bypass, upewnij się, że pracuje zgodnie z kierunkiem przepływu, bo przy płukaniu robi to dużą różnicę.
Przeczytaj również: Ile kosztuje wymiana zaworu do pralki? Sprawdź ukryte koszty!
5. Ustaw temperaturę początkową
Na start ustaw niższy parametr, zwykle około 35°C, i dopiero po ustabilizowaniu pracy instalacji koryguj nastawę. W praktyce lepiej podnieść temperaturę o 1-2°C niż od razu przeskoczyć do wysokiej wartości. Podłogówka reaguje z opóźnieniem, więc gwałtowne zmiany tylko utrudniają ocenę, czy układ działa prawidłowo.
Po takim montażu zostaje już głównie pilnowanie szczegółów, a właśnie one odróżniają instalację działającą dobrze od tej, która tylko „jakoś grzeje”.
Najczęstsze błędy, które widać od razu po uruchomieniu
Przy takich układach powtarzają się te same pomyłki. Ja traktuję je jak listę kontrolną, bo większość problemów po starcie wynika nie z samego zaworu, tylko z jego podłączenia, ustawienia albo odpowietrzenia.
| Błąd | Co się dzieje w instalacji | Jak to naprawić |
|---|---|---|
| Odwrócony kierunek przepływu | Układ miesza źle albo wcale, temperatura skacze. | Sprawdź strzałki i przełóż króćce zgodnie z instrukcją. |
| Pompa zamontowana po niewłaściwej stronie | Hałas, słaby przepływ, trudne odpowietrzanie. | Ustaw pompę tak, jak przewiduje dany zestaw mieszający. |
| Brak zabezpieczenia przy wszystkich zamkniętych siłownikach | Pompa tłoczy w zamknięty obieg, pojawiają się przeciążenia. | Zastosuj automatykę wyłączającą pompę albo pozostaw otwarty obieg. |
| Zbyt wysoka temperatura startowa | Posadzka robi się za ciepła, a regulacja zaczyna „pływać”. | Zacznij niżej i podnoś nastawę stopniowo. |
| Brak dokładnego odpowietrzenia | Część pętli grzeje słabo, pojawiają się szumy i nierówne nagrzewanie. | Przepłucz obiegi osobno i usuń całe powietrze. |
Jeśli któryś z tych objawów pojawia się zaraz po starcie, nie szukam winy w całej podłogówce. Najpierw sprawdzam zawór, pompę i kolejność podłączeń, bo to one najczęściej ustawiają cały układ.
Jak ustawić temperaturę i wyregulować pętle po montażu
Sam montaż nie kończy sprawy. O komfortowej pracy podłogówki decyduje jeszcze to, jak ustawisz temperaturę mieszania i przepływy na rozdzielaczu. W dobrze ocieplonych domach sensowny punkt startowy to zwykle 35-40°C, a w instalacjach z większym zapotrzebowaniem można dojść wyżej, ale robię to małymi krokami i z obserwacją reakcji posadzki.
Nie reguluję od razu całego domu jednym pokrętłem. Najpierw sprawdzam, czy wszystkie pętle mają zbliżony przepływ, a dopiero później koryguję mieszacz. To ważne, bo zbyt gorąca woda nie naprawi źle zbalansowanej instalacji, tylko zamaskuje problem na chwilę.
- Zacznij od niższej temperatury i daj instalacji czas na stabilizację.
- Jeśli pomieszczenia są chłodne, zwiększ nastawę o 1-2°C, a nie o 5°C naraz.
- Przy drewnie, panelach i innych wrażliwych okładzinach trzymaj się dolnej granicy zakresu.
- Gdy jedna strefa grzeje słabiej, najpierw sprawdź przepływ na rotametrach, a nie od razu podkręcaj zawór.
- Obserwuj również powrót z instalacji, bo duża różnica między zasilaniem a powrotem często zdradza problem z przepływem.
W wielu zestawach zakres nastawy jest dość szeroki, ale w praktyce domowej najczęściej kręci się wokół wartości średnich. To właśnie tu widać różnicę między przypadkowym montażem a instalacją, którą da się wygodnie eksploatować przez lata.
Na co jeszcze zwracam uwagę, zanim zamówię zestaw mieszający
Jeśli dopiero kompletujesz elementy, nie patrz wyłącznie na sam zawór. Ja sprawdzam jeszcze trzy rzeczy: wydajność pompy, przepustowość zaworu i liczbę obwodów, które zestaw ma obsłużyć. Kvs zaworu mówi, ile wody przepuści przy określonym spadku ciśnienia, więc w większej instalacji ma to realne znaczenie dla stabilnej pracy.
W domu jednorodzinnym zwykle wystarcza gotowa grupa mieszająca o rozsądnie dobranej pompie i zaworze trójdrogowym, ale przy dłuższych pętlach i większej liczbie obiegów trzeba patrzeć szerzej. Nie lubię kupowania „na styk”, bo później kończy się to hałasem, niedogrzanymi pokojami albo koniecznością wymiany pompy. Równie ważny jest dostęp do serwisu: miejsce na termometr, odpowietrznik, zawory odcinające i bezproblemową wymianę pompy bez rozbierania pół kotłowni.
- Sprawdź, czy zestaw ma odpowiedni zakres regulacji temperatury dla twojego źródła ciepła.
- Upewnij się, że pompa ma zapas wydajności do liczby i długości pętli.
- Wybieraj zestaw z czytelnym schematem króćców i dostępem do elementów serwisowych.
- Jeśli wszystkie strefy mają siłowniki, zaplanuj automatykę zatrzymującą pompę przy zamknięciu obiegów.
- Nie pomijaj zaworu zwrotnego i elementów odpowietrzających, bo później oszczędzają mnóstwo czasu.
W dobrze zaprojektowanej instalacji zawór mieszający nie jest ozdobą, tylko narzędziem do utrzymania stabilnej, bezpiecznej temperatury w podłodze. Gdy źródło ciepła pracuje wysoko albo układ jest mieszany, taki montaż ma sens i realnie poprawia komfort. Gdy cały dom grzeje niskotemperaturowo, często lepiej uprościć hydraulikę niż dokładać elementy, które nie wnoszą nic poza kolejnym punktem do regulacji.
