O bezpieczeństwie instalacji centralnego ogrzewania najłatwiej zapomnieć wtedy, gdy wszystko działa bez zarzutu. W praktyce właśnie wtedy przydaje się grupa bezpieczeństwa CO: zestaw, który chroni kocioł i rury przed nadmiernym ciśnieniem, pomaga kontrolować układ i usuwa powietrze z obiegu. Poniżej wyjaśniam, z czego składa się taki komplet, gdzie go montować, jak dobrać właściwy model i jakie błędy najczęściej psują jego działanie.
Najważniejsze informacje o zabezpieczeniu instalacji CO w skrócie
- Grupa bezpieczeństwa chroni zamkniętą instalację grzewczą przed wzrostem ciśnienia i problemami z zapowietrzeniem.
- Najczęściej składa się z zaworu bezpieczeństwa, manometru i automatycznego odpowietrznika.
- W domowych kotłowniach bardzo często stosuje się zawór o nastawie 3 bar, ale zawsze trzeba sprawdzić dokumentację źródła ciepła.
- Zestaw montuje się możliwie blisko kotła lub innego źródła ciepła, bez zaworów odcinających po drodze.
- Grupa bezpieczeństwa nie zastępuje naczynia przeponowego, tylko współpracuje z nim w jednym układzie.
- Jeśli zawór regularnie upuszcza wodę, problem często leży nie w samym zaworze, lecz w naczyniu przeponowym albo w ciśnieniu w instalacji.
Co robi grupa bezpieczeństwa w instalacji CO
W zamkniętej instalacji grzewczej woda po podgrzaniu zwiększa objętość, a to od razu podnosi ciśnienie w obiegu. Jeżeli nie ma dobrze dobranego zabezpieczenia, rośnie ryzyko awarii, rozszczelnienia albo niekontrolowanego zadziałania zaworu w najmniej wygodnym momencie. Dlatego taki zestaw traktuję nie jako dodatek, tylko jako element obowiązkowy tam, gdzie instalacja pracuje w układzie zamkniętym.
| Typ układu | Jak zabezpiecza się ciśnienie | Co to oznacza w praktyce |
|---|---|---|
| Zamknięty | Grupa bezpieczeństwa i naczynie przeponowe | Układ wymaga poprawnego montażu i sprawnych elementów, bo ciśnienie nie ma gdzie uciec samo z siebie |
| Otwarty | Otwarty zbiornik wzbiorczy | Tutaj ochrona działa inaczej, więc nie warto mylić obu rozwiązań |
Właśnie ten podział jest najważniejszy. W instalacji otwartej problem nadciśnienia rozwiązuje inny układ, a w zamkniętej potrzebny jest zestaw, który zadziała szybko i przewidywalnie. Od tego zależy nie tylko bezpieczeństwo kotła, ale też trwałość całej instalacji, więc warto najpierw rozumieć zasadę działania, a dopiero później patrzeć na konkretny model.

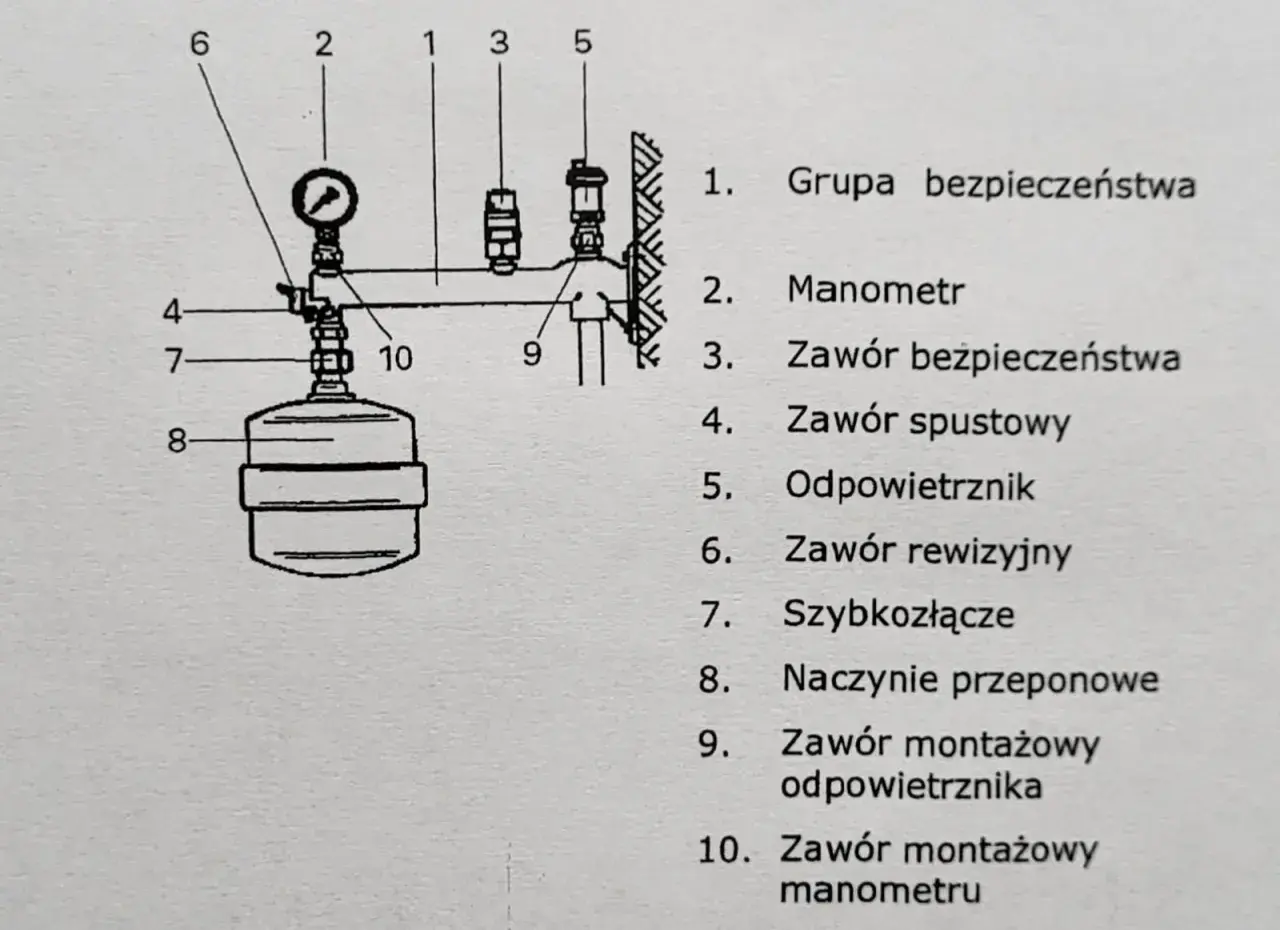

Z czego składa się zestaw i jak działa każdy element
W praktyce taki komplet działa dobrze tylko wtedy, gdy każdy element robi swoją część pracy. Sam manometr nie ochroni instalacji, sam odpowietrznik nie zatrzyma wzrostu ciśnienia, a sam zawór bezpieczeństwa nie pokaże, co dzieje się w obiegu. Ja patrzę na ten zestaw jak na prosty układ kontroli: jeden element pilnuje ciśnienia, drugi je pokazuje, trzeci usuwa powietrze.
| Element | Rola w układzie | Na co zwrócić uwagę |
|---|---|---|
| Zawór bezpieczeństwa | Upuszcza nadmiar wody, gdy ciśnienie przekroczy nastawę, najczęściej 3 bar | Musi być dobrany do instalacji i zamontowany tak, by nic nie blokowało jego działania |
| Manometr | Pokazuje ciśnienie w instalacji | Powinien być czytelny i łatwo dostępny, bo to pierwszy sygnał ostrzegawczy |
| Automatyczny odpowietrznik | Usuwa powietrze z obiegu | Powietrze sprzyja hałasowi, korozji i spadkowi efektywności ogrzewania |
| Króciec do naczynia przeponowego | Ułatwia połączenie z naczyniem, które przejmuje wzrost objętości wody | Nie każdy model ma ten sam układ przyłączy, więc trzeba to sprawdzić przed zakupem |
Najbardziej niedoceniany jest zwykle odpowietrznik. Wydaje się drobiazgiem, ale to właśnie powietrze w instalacji potrafi podbić hałas, obniżyć sprawność grzania i przyspieszyć zużycie elementów. Z kolei zawór bezpieczeństwa jest ostatnią linią obrony, więc nie powinien być traktowany jak element, który „i tak się kiedyś otworzy”. Po zrozumieniu tych funkcji łatwiej dobrać właściwy model do konkretnego źródła ciepła.
Jak dobrać odpowiednią grupę do kotła lub pompy ciepła
Ja przy wyborze zaczynam od instrukcji źródła ciepła, a dopiero później patrzę na cenę. Tani zestaw z przypadkową nastawą zaworu może wyglądać dobrze na półce, ale w kotłowni ma znaczenie tylko wtedy, gdy pasuje do konkretnej instalacji. Właśnie dlatego dobór warto oprzeć na kilku prostych kryteriach, zamiast brać pierwszy model z kategorii „do CO”.
| Kryterium | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Nastawa zaworu | Najczęściej 3 bar, czasem 2,5 bar w kompaktowych zestawach; zawsze zgodnie z dokumentacją urządzenia | Zbyt niska nastawa powoduje niepotrzebne zrzuty wody, zbyt wysoka może nie chronić układu tak, jak powinna |
| Moc źródła ciepła | Sprawdź, do jakiej mocy producent dopuszcza dany zestaw; wiele kompaktowych grup spotykanych w domowych kotłowniach jest oferowanych do 50 kW | To wpływa na wydajność i bezpieczeństwo pracy całego układu |
| Rodzaj źródła | Kocioł gazowy, pellet, pompa ciepła, bufor ciepła | Każde źródło ma inny charakter pracy i inną dynamikę temperatury |
| Materiał wykonania | Mosiądz, stal, technopolimer lub zestaw mieszany | Materiał wpływa na trwałość, odporność na temperaturę i wygodę montażu |
| Dodatkowe funkcje | Izolacja, miejsce na naczynie, sposób odprowadzenia wody | To drobiazgi, które później decydują o wygodzie serwisowania |
Warto też uważać na prosty błąd: parametry z ciepłej wody użytkowej nie zawsze pasują do ogrzewania. W praktyce zdarza się, że ktoś dobiera zestaw „na podobieństwo”, a potem okazuje się, że zawór ma inną nastawę, inny układ przyłączy albo nie współpracuje wygodnie z resztą instalacji. Jeśli instalacja ma już jakieś zabezpieczenia wbudowane w kocioł, dokładanie kolejnego zestawu bez sprawdzenia dokumentacji zwykle tylko komplikuje układ. Kiedy dobór jest już jasny, najważniejsze staje się prawidłowe miejsce montażu.
Gdzie montuje się zestaw i jakie błędy psują jego działanie
Najlepszy zestaw nie zadziała poprawnie, jeśli zostanie wpięty w złym miejscu. W praktyce bezpieczeństwo zaczyna się od krótkiego odcinka między źródłem ciepła a grupą, bez zaworów odcinających po drodze i bez przewężeń, które ograniczałyby swobodny przepływ wody w sytuacji awaryjnej.
- Montaż wykonuje się możliwie blisko kotła lub innego źródła ciepła, na przewodzie zasilającym.
- Między źródłem a grupą nie powinno być zaworów, które mogłyby odciąć drogę do zaworu bezpieczeństwa.
- Wylot z zaworu trzeba poprowadzić do miejsca, w którym wyciek będzie widoczny i bezpiecznie odprowadzony.
- Automatyczny odpowietrznik najlepiej pracuje w pozycji przewidzianej przez producenta, zwykle pionowo.
- Cały zestaw musi pozostać dostępny do kontroli, bo zabudowanie go na stałe utrudnia przegląd i szybkie wychwycenie problemu.
Najczęstsze błędy są zaskakująco powtarzalne. Zawór zamontowany zbyt daleko od kotła reaguje wolniej, ukryty wylot utrudnia zauważenie awarii, a zastąpienie właściwego zaworu „mocniejszym” bez analizy projektu tylko rozmywa sens zabezpieczenia. Często widzę też mylenie grupy bezpieczeństwa z naczyniem przeponowym: to dwa różne elementy, które pracują razem, ale nie wykonują tej samej pracy. Gdy montaż jest poprawny, zostaje jeszcze jedna rzecz, o której wielu właścicieli przypomina sobie dopiero przy pierwszym problemie.
Sygnały, że instalacja potrzebuje przeglądu
Są trzy sygnały, których nie warto ignorować: częste kapanie z zaworu, skaczące wskazania manometru i zapowietrzanie się instalacji mimo odpowietrzania. Nie zawsze oznacza to awarię samej grupy; równie dobrze winne może być naczynie przeponowe, zbyt wysokie ciśnienie napełnienia albo zabrudzony odpowietrznik. Dlatego raz na sezon dobrze zrobić krótki przegląd, zanim układ ruszy pełną mocą.
- Sprawdź, czy manometr pokazuje stabilne ciśnienie po rozgrzaniu i po ostygnięciu instalacji.
- Upewnij się, że wylot zaworu nie jest zatkany, zasłonięty ani skierowany w miejsce, które grozi poparzeniem.
- Obejrzyj odpowietrznik automatyczny, bo nalot i osad często zapowiadają kłopoty z pracą całego zestawu.
- Jeśli zawór regularnie upuszcza wodę, nie wymieniaj go w ciemno, tylko sprawdź naczynie przeponowe i rzeczywiste ciśnienie w instalacji.
W dobrze zaprojektowanej kotłowni ten niewielki komplet robi bardzo dużo pracy w tle. Gdy jest dobrany i zamontowany poprawnie, ogranicza ryzyko kosztownych awarii i daje po prostu spokój podczas sezonu grzewczego. Jeśli mam wskazać jedną rzecz, którą warto sprawdzić od razu po sezonie letnim, to właśnie stan zaworu, odpowietrznika i naczynia przeponowego.
